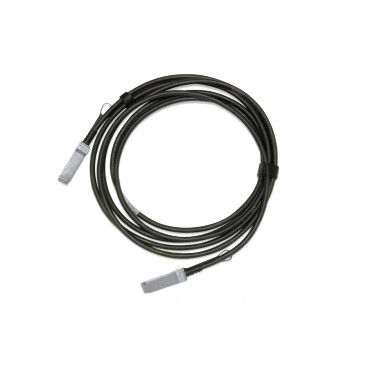

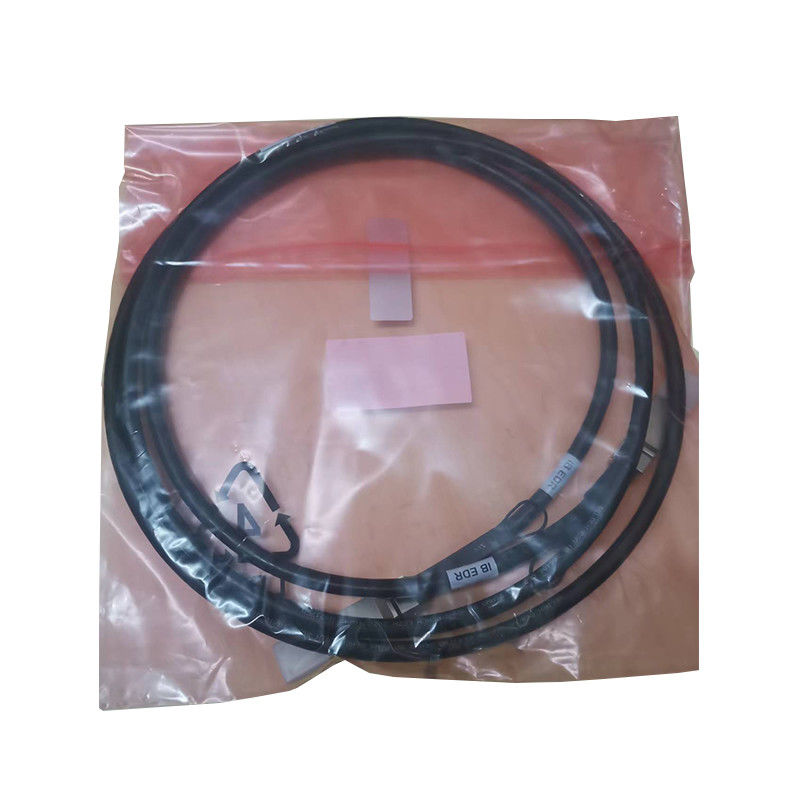

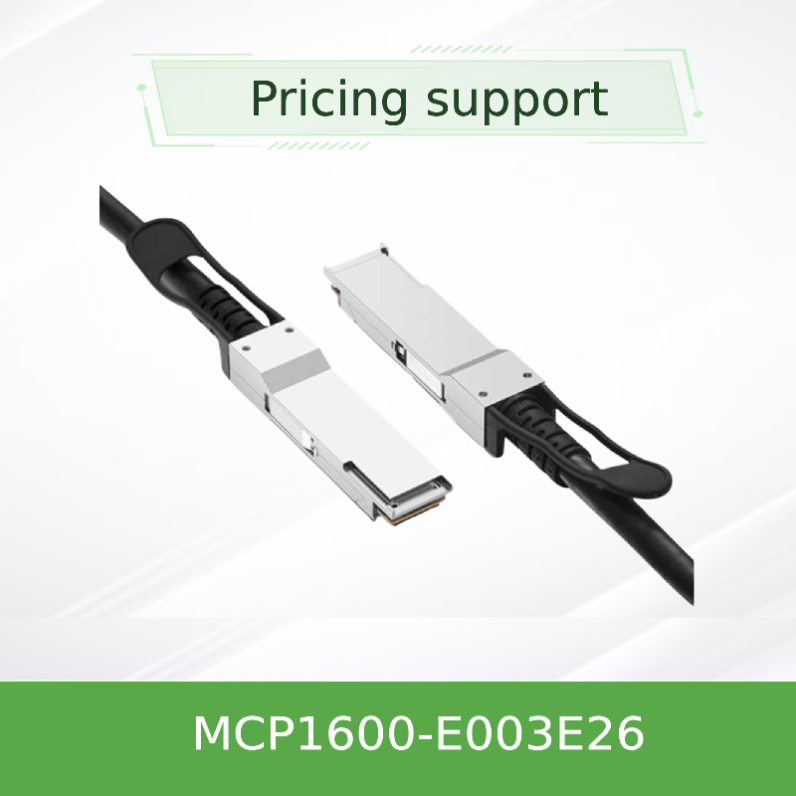

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Direct Attach Copper Cable

1. ภาพรวมผลิตภัณฑ์

Mellanox MCP1600-E003E26 เป็นสายทองแดง Direct Attach Copper Cable ประสิทธิภาพสูง 100Gb/s EDR InfiniBand Direct Attach Copper Cable ออกแบบมาสำหรับการเชื่อมต่อศูนย์ข้อมูลระยะสั้นที่มีประสิทธิภาพ สาย passive copper cable นี้เป็นทางเลือกที่คุ้มค่าและใช้พลังงานต่ำกว่าตัวรับส่งสัญญาณออปติคัล ให้แบนด์วิดท์ 100Gbps ที่เชื่อถือได้โดยมีเวลาแฝงน้อยที่สุด เหมาะอย่างยิ่งสำหรับการประมวลผลประสิทธิภาพสูง โครงสร้างพื้นฐานคลาวด์ และสภาพแวดล้อมเครือข่ายองค์กรที่ต้องการความหนาแน่นและการกำหนดค่าสูง

2. คุณลักษณะสำคัญ

• รองรับอัตราข้อมูลสูงสุด 100 Gbps ผ่าน 4 ช่องสัญญาณ
• ฟอร์มแฟกเตอร์ QSFP28 แบบ Hot-pluggable
• การใช้พลังงานต่ำ: < 0.1W
• เป็นไปตามมาตรฐาน RoHS และปราศจากฮาโลเจน (LSZH jacket)
• ความยาว 3 เมตร พร้อมสายวัด 26AWG
• อัตราข้อผิดพลาดบิต (BER) ดีกว่า 10⁻¹⁵ กับระบบ Mellanox

3. การปฏิบัติตามเทคโนโลยีและมาตรฐาน

สายเคเบิลเป็นไปตามมาตรฐาน SFF-8685 และ SFF-8636 เพื่อให้มั่นใจถึงการทำงานร่วมกันกับพอร์ต QSFP28 ใช้การออกแบบทองแดงแบบพาสซีฟพร้อม EEPROM ในตัวสำหรับการระบุและการจัดการผ่านอินเทอร์เฟซ I²C

4. หลักการทำงาน

สาย Direct Attach Copper Cable ทำงานเป็นลิงก์ไฟฟ้าแบบพาสซีฟระหว่างพอร์ต QSFP28 สองพอร์ต ใช้คู่ทองแดงแบบดิฟเฟอเรนเชียลสี่คู่ แต่ละคู่มีความสามารถ 25 Gbps เพื่อให้ได้แบนด์วิดท์รวม 100 Gbps EEPROM ที่ฝังอยู่จะจัดเก็บข้อมูลผลิตภัณฑ์ที่สำคัญซึ่งระบบโฮสต์สามารถเข้าถึงได้เพื่อการผสานรวมที่ราบรื่น

5. แอปพลิเคชัน

• สถาปัตยกรรม spine-leaf ของศูนย์ข้อมูล
• คลัสเตอร์การประมวลผลประสิทธิภาพสูง (HPC)
• เครือข่ายจัดเก็บข้อมูลคลาวด์และองค์กร
• โครงสร้างพื้นฐาน AI และการเรียนรู้ของเครื่อง
• ระบบเครือข่ายการเงินและการซื้อขาย

6. ข้อมูลจำเพาะ

7. ข้อดี

• เวลาแฝงและการใช้พลังงานต่ำกว่าเมื่อเทียบกับสายเคเบิลออปติคัลแบบแอคทีฟ
• ความสมบูรณ์ของสัญญาณที่เหนือกว่าด้วยการทดสอบและการควบคุมคุณภาพอย่างเข้มงวด
• ความเข้ากันได้กว้างกับระบบ Mellanox EDR InfiniBand
• โครงสร้างที่ทนทานพร้อมรัศมีการโค้งงอที่ยืดหยุ่นเพื่อการติดตั้งที่ง่ายดาย

8. บริการและการสนับสนุน

สาย Direct Attach Copper Cables ของ Mellanox ทั้งหมดมาพร้อมกับการรับประกันแบบจำกัด 1 ปีครอบคลุมการซ่อมแซมหรือเปลี่ยน เราให้บริการด้านเทคนิคตลอด 24 ชั่วโมงทุกวันและโลจิสติกส์ทั่วโลกพร้อมตัวเลือกการจัดส่งในวันเดียวกันสำหรับการสั่งซื้อจำนวนมาก

9. คำถามที่พบบ่อย

ถาม: สายเคเบิลนี้เข้ากันได้กับสวิตช์ที่ไม่ใช่ของ Mellanox หรือไม่
ตอบ: แม้ว่าจะปรับให้เหมาะสมสำหรับระบบ Mellanox แต่ก็เป็นไปตามมาตรฐานและควรทำงานร่วมกับพอร์ต QSFP28 อื่นๆ แม้ว่าประสิทธิภาพจะรับประกันเฉพาะกับ Mellanox เท่านั้น

ถาม: รองรับระยะทางสูงสุดเท่าใด
ตอบ: copper cable แบบพาสซีฟนี้ออกแบบมาสำหรับระยะทางสั้นๆ สูงสุด 5 เมตร สำหรับระยะทางที่ไกลกว่า ให้พิจารณาโซลูชันออปติคัลแบบแอคทีฟ

ถาม: สายเคเบิลสามารถเสียบปลั๊กได้หรือไม่
ตอบ: ใช่ ฟอร์มแฟกเตอร์ QSFP28 รองรับฟังก์ชันการเสียบปลั๊ก

10. ข้อควรระวัง

• ห้ามเกินรัศมีการโค้งงอ: 94 มม. สำหรับการโค้งงอซ้ำๆ, 47 มม. สำหรับการโค้งงอครั้งเดียว
• ตรวจสอบให้อุณหภูมิและความชื้นในการทำงานอยู่ในช่วงที่กำหนด
• ตรวจสอบความเข้ากันได้ของระบบโฮสต์ก่อนการปรับใช้
• หลีกเลี่ยงความเครียดทางกลใกล้กับขั้วต่อระหว่างการติดตั้ง
