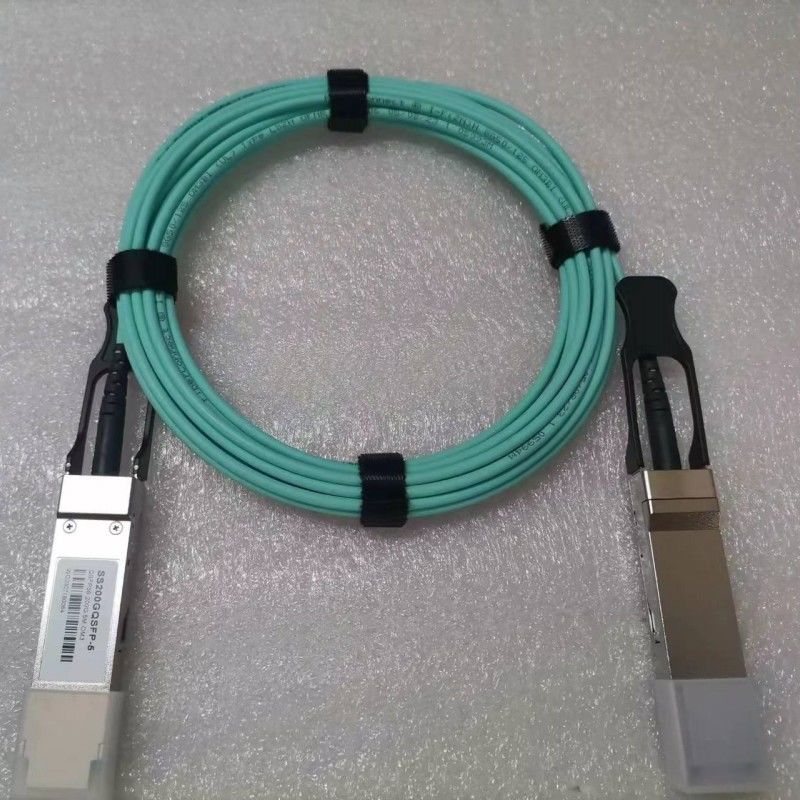

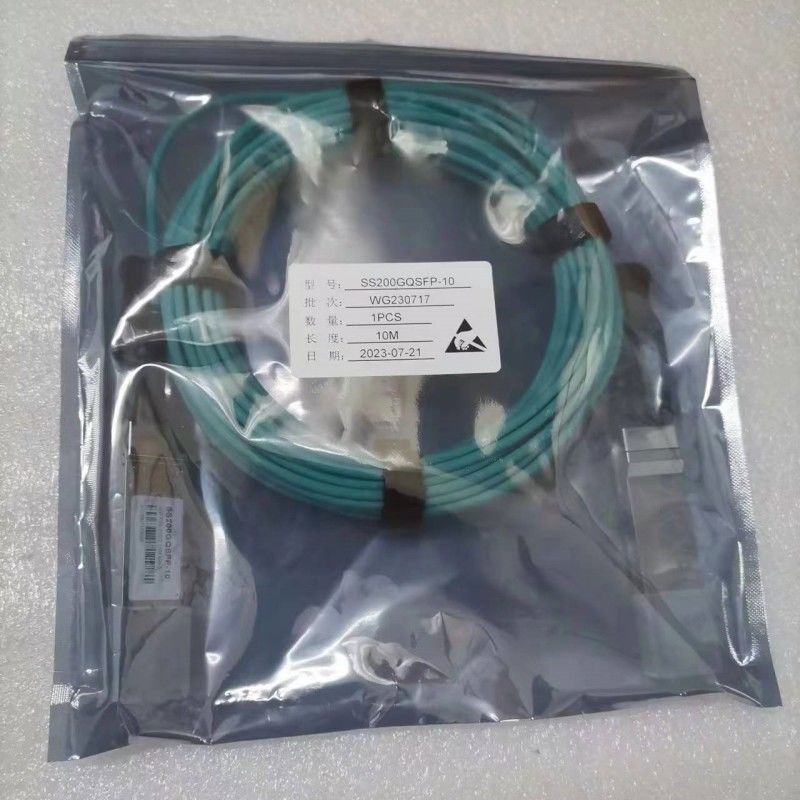

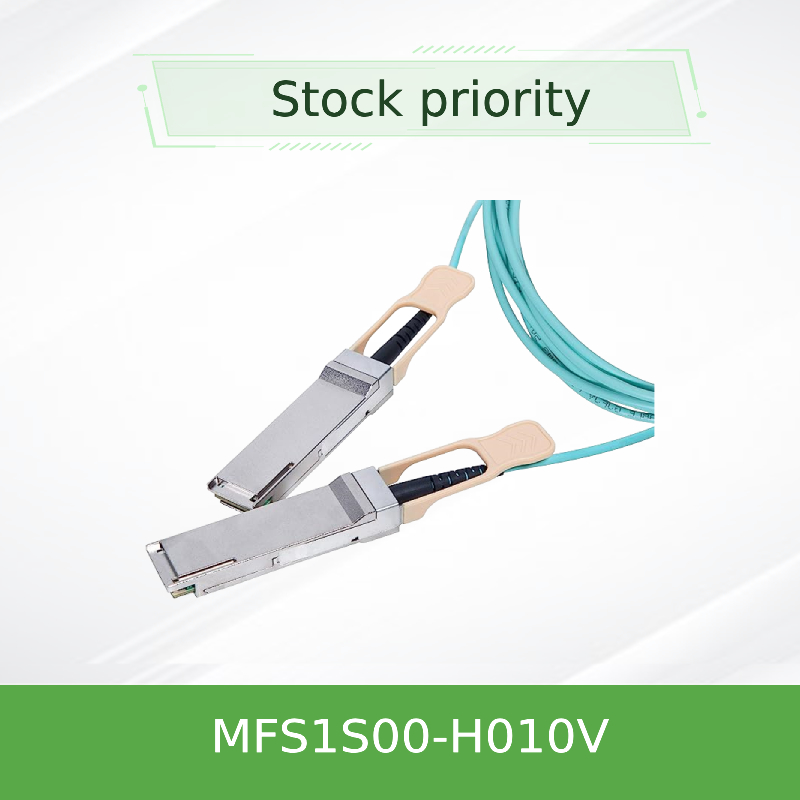

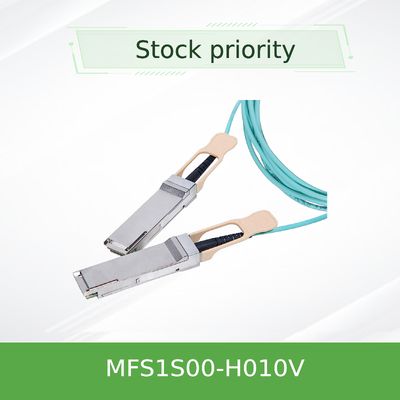

MFS1S00-H010V 200Gb/s QSFP56 Active Optical Cable (AOC)

1. ภาพรวมผลิตภัณฑ์

NVIDIA® MFS1S00-H010V เป็น Active Optical Cable (AOC) QSFP56 200Gb/s ประสิทธิภาพสูง ออกแบบมาสำหรับศูนย์ข้อมูลและการใช้งานคอมพิวเตอร์สมรรถนะสูง รองรับ 200G InfiniBand HDR และ 200 Gigabit Ethernet ให้แบนด์วิธสูง, ความหน่วงต่ำ และระยะทางไกลสูงสุด 100 เมตร สาย ไฟเบอร์ออปติก นี้สามารถเสียบใช้งานได้ทันที, เป็นไปตามมาตรฐาน RoHS และได้รับการออกแบบมาเพื่อความน่าเชื่อถือและติดตั้งง่าย

2. คุณสมบัติหลัก

• รองรับ 200Gb/s InfiniBand HDR และ 200GbE
• การปรับสัญญาณ 4x 50Gb/s PAM4 ต่อเลน
• ระยะทางสูงสุด 100 เมตรผ่านไฟเบอร์มัลติโหมด (MMF)
• การใช้พลังงานต่ำ: 5.0W โดยทั่วไปต่อปลาย
• รูปแบบ QSFP56 ที่เสียบใช้งานได้ทันที
• อินเทอร์เฟซการจัดการ I²C ที่สอดคล้องกับ SFF-8636
• รองรับ Digital Diagnostic Monitoring (DDM)

3. เทคโนโลยีและมาตรฐาน

MFS1S00-H010V เป็นไปตามมาตรฐานอุตสาหกรรม รวมถึง SFF-8665 (QSFP56), SFF-8636 (การจัดการ) และ InfiniBand HDR ใช้เทคโนโลยีออปติคัลแบบ VCSEL และรองรับการปรับสัญญาณ PAM4 สำหรับการส่งข้อมูลความเร็วสูง สายไฟเบอร์แบบพาสซีฟ ทางเลือกนี้ให้ความสมบูรณ์ของสัญญาณแบบแอคทีฟพร้อมการปรับเวลาใหม่ในตัว

4. หลักการทำงาน

AOC แปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติคัลผ่านเครื่องส่งสัญญาณ VCSEL ในตัว สัญญาณจะถูกส่งผ่านไฟเบอร์มัลติโหมดและแปลงกลับเป็นสัญญาณไฟฟ้าที่ปลายรับ แต่ละเลนทำงานที่ 50Gb/s โดยใช้การเข้ารหัส PAM4 เพื่อให้มั่นใจในความสมบูรณ์ของข้อมูลสูงและอัตราข้อผิดพลาดบิตต่ำ

5. การใช้งาน

• คลัสเตอร์ 200G InfiniBand HDR
• เครือข่ายคอมพิวเตอร์สมรรถนะสูง (HPC)
• สถาปัตยกรรม spine-leaf ของศูนย์ข้อมูล
• การเชื่อมต่อโครงสร้างพื้นฐานคลาวด์
• เวิร์กโหลด AI และการเรียนรู้ของเครื่อง

6. ข้อมูลจำเพาะและคู่มือการเลือก

7. ข้อดี

• แบนด์วิธสูงกว่าและระยะทางไกลกว่าสายทองแดงแบบพาสซีฟ
• ความหน่วงและการใช้พลังงานต่ำกว่าเมื่อเทียบกับโซลูชันอื่นๆ
• การออกแบบที่เสียบใช้งานได้ทันทีเพื่อการติดตั้งและบำรุงรักษาที่ง่าย
• โครงสร้างที่แข็งแกร่งพร้อมการป้องกัน ESD และความสามารถในการวินิจฉัย

8. บริการและการสนับสนุน

เราให้บริการสนับสนุนด้านเทคนิคที่ครอบคลุม บริการลูกค้าตลอด 24 ชั่วโมงทุกวัน และการจัดส่งทั่วโลก ผลิตภัณฑ์ทั้งหมดมาพร้อมกับการรับประกันของผู้ผลิตและได้รับการทดสอบความเข้ากันได้และประสิทธิภาพ

9. คำถามที่พบบ่อย (FAQ)

ถาม: AOC นี้มีความยาวสูงสุดเท่าใด
ตอบ: สูงสุด 100 เมตร

ถาม: สายเคเบิลนี้เข้ากันได้กับสวิตช์ 200GbE หรือไม่
ตอบ: ใช่ รองรับทั้ง InfiniBand HDR และ 200GbE

ถาม: ต้องใช้พลังงานภายนอกหรือไม่
ตอบ: ไม่ ได้รับพลังงานผ่านพอร์ต QSFP56

10. ข้อควรระวัง

• หลีกเลี่ยงการงอสายเคเบิลเกินรัศมี 30 มม.
• ใช้ข้อควรระวัง ESD ระหว่างการจัดการและการติดตั้ง
• ตรวจสอบให้แน่ใจว่ามีพอร์ต QSFP56 ที่เข้ากันได้บนอุปกรณ์โฮสต์
• อย่าให้สัมผัสกับอุณหภูมิเกิน -40°C ถึง 85°C
