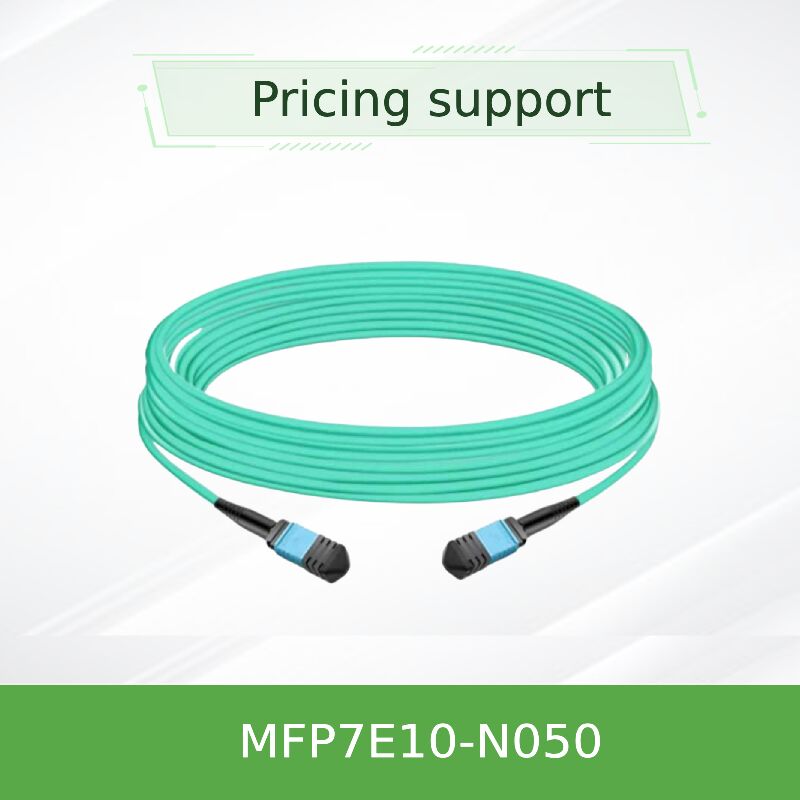

NVIDIA MFP7E10-N050 MPO-12/APC สายไฟเบอร์มัลติโมด 50m 400G NDR/InfiniBand

NVIDIA MFP7E10-N050 เป็นสายไฟเบอร์ออปติกมัลติโหมดแบบพาสซีฟขนาด 50 เมตร ออกแบบมาสำหรับการเชื่อมต่อความเร็วสูง ระยะสั้นถึงปานกลางในศูนย์ข้อมูลสมัยใหม่ มีขั้วต่อ MPO-12/APC ทั้งสองด้าน และใช้ไฟเบอร์แบบแอคทีฟ 8 เส้นในการกำหนดค่า Type B (ครอสโอเวอร์) เพื่อเชื่อมต่อโดยตรงกับตัวรับส่งสัญญาณ 400GbE/NDR และ InfiniBand สายเคเบิลที่เข้ากันได้กับ การ์ดเครือข่าย นี้มีความจำเป็นสำหรับการสร้างโครงสร้างการคำนวณและการจัดเก็บข้อมูลประสิทธิภาพสูง รองรับโปรโตคอลต่างๆ เช่น InfiniBand, Ethernet และ NVLink บ่อยครั้งที่เกี่ยวข้องกับนามแฝงของส่วนประกอบ MQ9700 ใน BOM ของระบบ ซึ่งเป็นโซลูชันเลเยอร์ทางกายภาพที่เชื่อถือได้และมีความหน่วงต่ำ

• ประเภทตัวเชื่อมต่อ: MPO-12/APC (ตัวเมียถึงตัวเมีย), ขัดเงาทำมุม 8°
• ประเภทไฟเบอร์และความยาว: 50/125 µm Multimode OM4 (สำหรับความยาว >30 ม.), ระยะสูงสุด 50 เมตร
• ประเภทสายเคเบิล: Type B (ครอสโอเวอร์) จัดตำแหน่งเลน Tx 1 ไปยังเลน Rx 12
• แจ็คเก็ต: สีฟ้า, LSZH-OFNR (Low Smoke Zero Halogen, Riser Rated)
• ประสิทธิภาพ: การสูญเสียการแทรก ≤ 0.35 + 0.0004*L dB; การสูญเสียการส่งกลับ ≥ 35 dB
• ความทนทาน: รัศมีการโค้งงอขั้นต่ำ 30 มม., แจ็คเก็ตรอบที่ยืดหยุ่นเพื่อการเดินสายที่ง่ายดาย
• การปฏิบัติตาม: เป็นไปตาม Telcordia GR-1435, IEC 61754-7 และ ANSI/TIA/EIA 604-5

สายเคเบิลนี้ใช้เทคโนโลยี MPO (Multi-fiber Push On) มาตรฐานอุตสาหกรรมพร้อมเฟอร์รูล Angled Physical Contact (APC) เพื่อลดการสะท้อนกลับของแสงอย่างมาก ปฏิบัติตามมาตรฐานอุตสาหกรรมที่สำคัญด้านประสิทธิภาพและความปลอดภัย เพื่อให้มั่นใจถึงการทำงานร่วมกันภายในระบบนิเวศที่ได้รับการรับรอง การออกแบบรองรับโปรโตคอลความเร็วสูงล่าสุด ทำให้เป็นส่วนประกอบที่พร้อมสำหรับอนาคตสำหรับการอัปเกรดโครงสร้างพื้นฐานเครือข่าย โดยเฉพาะอย่างยิ่งเมื่อจับคู่กับ การ์ดเครือข่าย ประสิทธิภาพสูง เช่น NVIDIA ConnectX-7 series

• มาตรฐานออปติคัล: IEC 61754-7 (ตระกูลตัวเชื่อมต่อ MPO)
• มาตรฐานประสิทธิภาพ: Telcordia GR-1435 สำหรับตัวเชื่อมต่อหลายไฟเบอร์
• ความปลอดภัยของเลเซอร์: ผลิตภัณฑ์เลเซอร์คลาส I ตาม IEC 60825-1 & 21 CFR 1040
• การรับรองความปลอดภัย: CB, cTUVus, CE
• EMC: CE, FCC Class A, ICES, RCM, VCCI

สายเคเบิลทำงานบนหลักการเส้นทางออปติคัลที่ตรงไปตรงมา มีไฟเบอร์ 12 เส้นภายในตัวเชื่อมต่อ MPO แต่ละตัว โดยมี 8 เส้นที่ใช้งานอยู่ (4 สำหรับส่ง, 4 สำหรับรับ) กุญแจสำคัญในการทำงานคือการเดินสายแบบ ครอสโอเวอร์ Type B: ไฟเบอร์ 1 ที่ปลายด้านหนึ่งเชื่อมต่อกับไฟเบอร์ 12 ที่ปลายอีกด้านหนึ่ง โดยข้ามคู่ส่ง (Tx) และรับ (Rx) อย่างมีประสิทธิภาพ ซึ่งช่วยให้เลเซอร์ส่งสัญญาณจากเลน 1 ของตัวรับส่งสัญญาณสามารถจัดตำแหน่งได้อย่างถูกต้องกับโฟโตดีเทคเตอร์บนเลน 12 ของอุปกรณ์ที่เชื่อมต่อ การขัดเงา APC สร้างมุม 8° ที่ปลายไฟเบอร์ ซึ่งเบี่ยงเบนแสงสะท้อนออกจากแหล่งกำเนิดเพื่อรักษาความชัดเจนและความสมบูรณ์ของสัญญาณ ซึ่งมีความสำคัญอย่างยิ่งต่อความเสถียรของ การ์ดเครือข่าย และอินเทอร์เฟซสวิตช์ที่เชื่อมต่อ

MFP7E10-N050 ถูกนำไปใช้ในการประมวลผลประสิทธิภาพสูง (HPC), กลุ่มปัญญาประดิษฐ์ (AI), ศูนย์ข้อมูลองค์กร และสภาพแวดล้อมการจัดเก็บข้อมูลบนคลาวด์ การใช้งานหลักคือการสร้างลิงก์ออปติคัล 400G ระหว่าง:

• สวิตช์ถึงสวิตช์: เชื่อมต่อสวิตช์ InfiniBand หรือ Ethernet 400G NDR สองตัวพร้อมอินเทอร์เฟซ OSFP แบบสองพอร์ต (เช่น สวิตช์ NVIDIA Quantum-2)
• สวิตช์ถึงอะแดปเตอร์: เชื่อมโยงสวิตช์กับเซิร์ฟเวอร์หลายเครื่องที่ติดตั้ง การ์ดเครือข่าย ConnectX-7 (ฟอร์มแฟกเตอร์ OSFP หรือ QSFP112) หรือ BlueField-3 DPU
• การรวมระดับแร็ค: อำนวยความสะดวกสถาปัตยกรรม spine-leaf และแบ็คโบนเครือข่ายการจัดเก็บข้อมูล ซึ่งแบนด์วิธสูงและความหน่วงต่ำมีความสำคัญสูงสุด

ข้อมูลการสั่งซื้อ (รายการบางส่วน)

• ประสิทธิภาพออปติคัลที่เหนือกว่า: การขัดเงา APC ให้การสูญเสียการส่งกลับที่ดีกว่าตัวเชื่อมต่อ UPC มาตรฐาน ซึ่งมีความสำคัญสำหรับสัญญาณโคฮีเรนต์ความเร็วสูงที่ใช้กับเทคโนโลยี การ์ด NIC ขั้นสูง
• การทำงานร่วมกันที่รับประกัน: ผ่านการทดสอบและรับรองจากโรงงานเพื่อการผสานรวมที่ราบรื่นกับระบบนิเวศสวิตช์และอะแดปเตอร์ NVIDIA Mellanox ลดความเสี่ยงในการปรับใช้
• ความปลอดภัยในการปฏิบัติงาน: แจ็คเก็ต LSZH จำกัดควันพิษในกรณีเกิดไฟไหม้ เป็นไปตามมาตรฐานความปลอดภัยของศูนย์ข้อมูลที่เข้มงวด
• ปรับให้เหมาะสมสำหรับ NDR: ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อม 400G NDR และ InfiniBand เพื่อให้มั่นใจถึงประสิทธิภาพเต็มรูปแบบเมื่อเทียบกับสายเคเบิลทั่วไป
• ความทนทานและใช้งานง่าย: โครงสร้างที่แข็งแกร่ง กลไกการล็อคแบบดึงและดัน และการติดฉลากที่ชัดเจนช่วยลดความซับซ้อนในการติดตั้งและบำรุงรักษา

เราให้การสนับสนุนที่ครอบคลุมสำหรับผลิตภัณฑ์ทั้งหมดของเรา รวมถึงสายเคเบิลออปติคัล MFP7E10-N050 บริการของเราได้รับการสนับสนุนจากประสบการณ์กว่าทศวรรษในอุตสาหกรรมฮาร์ดแวร์เครือข่าย

• การรับประกัน: การรับประกันของผู้ผลิตมาตรฐานมีผลบังคับใช้ โปรดติดต่อเราสำหรับข้อกำหนดเฉพาะ
• ระยะเวลาดำเนินการ: สินค้าส่วนใหญ่ รวมถึงสายเคเบิลที่เกี่ยวข้องกับ MQ9700 ยอดนิยมนี้ มีจำหน่ายจากสินค้าคงคลังมูลค่ากว่า 10 ล้านดอลลาร์สหรัฐฯ ของเราเพื่อการจัดส่งที่รวดเร็ว
• การสนับสนุนด้านเทคนิค: การให้คำปรึกษาและสนับสนุนด้านเทคนิคจากทีมผู้เชี่ยวชาญของเราตลอด 24 ชั่วโมงทุกวัน
• การขายล่วงหน้าและการรวม: ทีมขายและวิศวกรรมมืออาชีพช่วยในการเลือกผลิตภัณฑ์ การตรวจสอบความเข้ากันได้ และการวางแผนการปรับใช้

• ความเข้ากันได้: ยืนยันประเภทตัวรับส่งสัญญาณของคุณ (ต้องเป็น MPO-12/APC ไม่ใช่ UPC) ห้ามผสมไฟเบอร์ (ตรงกับครอสโอเวอร์) ในแอปพลิเคชัน OSFP แบบสองพอร์ต
• การติดตั้ง: จับขั้วต่อที่ตัวเครื่องเสมอ ไม่ใช่ปลายไฟเบอร์ สังเกตรัศมีการโค้งงอขั้นต่ำ (30 มม.) ระหว่างการเดินสาย
• สิ่งแวดล้อม: ทำงานและจัดเก็บภายในอุณหภูมิที่ระบุ (0°C ถึง 70°C) และช่วงความชื้น (10% ถึง 85% RH)
• การทำความสะอาด: จำเป็นต้องทำความสะอาดขั้วต่อทั้งสองก่อนการติดตั้งเพื่อให้ได้ประสิทธิภาพออปติคัลที่ระบุ
• EMC และความปลอดภัย: ตัวสายเคเบิลเองไม่ไวต่อ ESD แต่จะเสียบเข้ากับตัวรับส่งสัญญาณที่ไวต่อ ESD ปฏิบัติตามข้อควรระวัง ESD มาตรฐานระหว่างการจัดการ ผลิตภัณฑ์นี้มีไว้สำหรับการใช้งานเชิงพาณิชย์ (FCC Class A)
