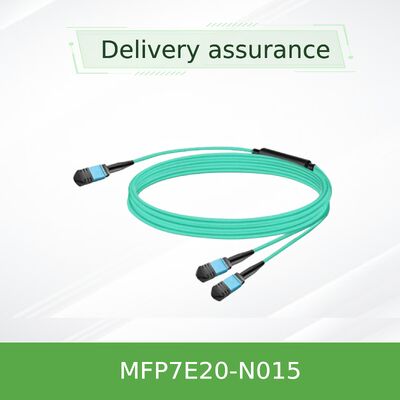

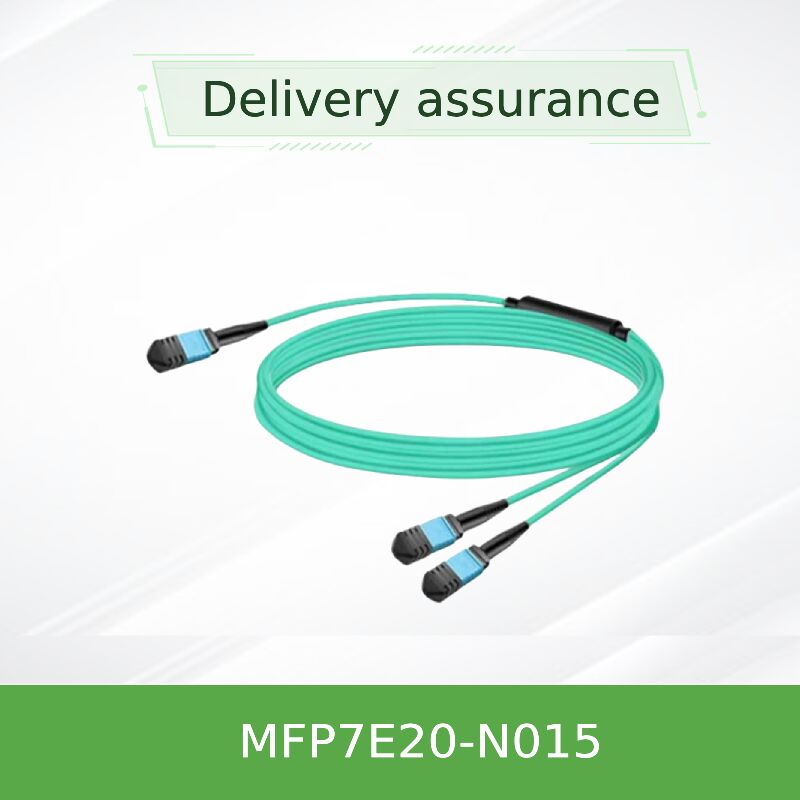

NVIDIA MFP7E20-N015 15m MPO APC 1:2 สายไฟเบอร์สปลิเตอร์สําหรับ 400G / NDR Data Center Breakout Connectivity
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFP7E20-N015 |
| เอกสาร: | MFP7E20-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MFP7E20-N015 | รูปวัสดุ: | ลวดกลม |
|---|---|---|---|
| อนุญาตให้แรงดึงแรงดึง: | 1,000n <10,00000n | ได้รับการรับรอง: | RoHS, CE, ISO9001, VDE, CCC |
| วัสดุฝัก: | พีวีซี | ความยาว: | 15m |
| อัตราข้อมูล: | 400GB/s | ต้นทาง: | อินเดีย / อิสราเอล / จีน |
| เน้น: | NVIDIA 15m MPO สายแยกไฟเบอร์,สายเคเบิลแยกกลางตัวข้อมูล 400G,เครื่องแยกไฟเบอร์ NDR พร้อมการรับประกัน |
||
รายละเอียดสินค้า
เพิ่มประสิทธิภาพพอร์ตเครือข่ายความเร็วสูงของคุณด้วย NVIDIA MFP7E20-N015 ซึ่งเป็นสายแยกสัญญาณออปติคัลแบบพาสซีฟขนาด 15 เมตร โซลูชันนี้จะแยกอินเทอร์เฟซ OSFP แบบ Twin-Port ที่มีความสามารถ 800G เดียวออกเป็นลิงก์ 400G สองลิงก์ที่เป็นอิสระ ซึ่งเชื่อมต่อโดยตรงกับอุปกรณ์ต่างๆ เช่น อะแดปเตอร์เครือข่าย NVIDIA ConnectX-7 และ BlueField-3 DPUs ด้วยขั้วต่อ MPO-12/APC ที่สูญเสียน้อย แจ็คเก็ต LSZH ที่ยืดหยุ่น และการออกแบบแบบไขว้ Type-B ทำให้สามารถเชื่อมต่อได้อย่างน่าเชื่อถือและมีประสิทธิภาพสูงสำหรับสภาพแวดล้อมศูนย์ข้อมูล 400GbE และ NDR InfiniBand ที่มีความต้องการสูง
NVIDIA MFP7E20-N015 เป็นสายไฟเบอร์ออปติกมัลติโหมดที่ติดตั้งจากโรงงาน ซึ่งออกแบบมาสำหรับสถาปัตยกรรมเครือข่ายที่มีความหนาแน่นสูงและแบนด์วิธสูง ทำหน้าที่เป็นส่วนประกอบการเชื่อมต่อแบบพาสซีฟที่สำคัญ ทำให้พอร์ตสวิตช์ที่มีรัศมีสูงเดียวสามารถให้บริการปลายทางดาวน์สตรีมได้สองแห่ง สิ่งนี้จำเป็นสำหรับการสร้างเครือข่าย spine-leaf ที่คุ้มค่าและปรับขนาดได้, คลัสเตอร์ AI/ML และแบ็คโบนการจัดเก็บข้อมูล ซึ่งการเพิ่มประสิทธิภาพการใช้งานพอร์ตสวิตช์เป็นสิ่งสำคัญ สายเคเบิลนี้เป็นส่วนหนึ่งของระบบนิเวศที่ได้รับการรับรองสำหรับโซลูชันเครือข่ายประสิทธิภาพสูงของ NVIDIA
- การกำหนดค่า Breakout: ทอพอโลยีตัวแยก 1xMPO-12 ถึง 2xMPO-12 สำหรับการคูณพอร์ต
- รองรับความเร็วสูง: ออกแบบมาสำหรับโปรโตคอล 400 Gigabit Ethernet และ NDR (400G) InfiniBand
- ขั้วต่อระดับพรีเมียม: ขั้วต่อ MPO-12 พร้อมการขัดเงา Angled Physical Contact (APC) 8° เพื่อลดการสะท้อนกลับของแสง (≥35 dB RL)
- การเดินสายแบบ Direct Attach: ใช้แผนผังไฟเบอร์ Type B (ไขว้) ทำให้สามารถเชื่อมต่อ transceiver-to-transceiver ได้โดยตรง
- โครงสร้างที่ทนทานและปลอดภัย: มีแจ็คเก็ต LSZH-OFNR สีฟ้าครามที่ยืดหยุ่นซึ่งทนไฟและมีควันต่ำ
- การประกันคุณภาพ: ผลิตตามมาตรฐาน IEC 61754-7 และ Telcordia GR-1435 เพื่อให้มั่นใจในความน่าเชื่อถือ
สายเคเบิลนี้ผสานรวมเทคโนโลยีออปติคัลและกลไกที่พิสูจน์แล้ว เพื่อให้มั่นใจถึงการทำงานร่วมกันและประสิทธิภาพ:
- ไฟเบอร์: 50/125µm OM4 Multimode (สำหรับความยาว 15 ม.)
- ขั้วต่อ: MPO-12 ตาม IEC 61754-7
- การขัดเงา: APC (Angled Physical Contact)
- ทอพอโลยี: Type B (ไขว้)
- การสูญเสียการแทรก: ≤ 0.356 dB (ตามสูตร: 0.35 + 0.0004*L)
- การสูญเสียการคืนกลับ: ≥ 35 dB
- ระยะทางสูงสุดของช่องสัญญาณ: สูงสุด 50 ม. (พร้อมแผงแพตช์)
- อุณหภูมิในการทำงาน: 0°C ถึง 70°C
- ความปลอดภัยของเลเซอร์: Class 1 (IEC 60825-1, CDRH)
- ระดับแจ็คเก็ต: LSZH (Low Smoke Zero Halogen), OFNR
- EMC/ความปลอดภัย: CE, FCC Class A, cTUVus
- การสนับสนุนโปรโตคอล: Ethernet, InfiniBand, NVLink
สายเคเบิลทำงานเป็นตัวแยกสัญญาณออปติคัลแบบพาสซีฟ ขั้วต่อ MPO "root" เดียวเชื่อมต่อกับตัวรับส่งสัญญาณ Twin-Port OSFP ในสวิตช์ (เช่น NVIDIA MMA4Z00-NS) ตัวรับส่งสัญญาณนี้แสดงสัญญาณรวม 800G ผ่านเลนออปติคัล 8 เลน ภายในชุดสายเคเบิล ไฟเบอร์ที่ใช้งานอยู่ 8 เส้นนี้จะถูกแยกออกเป็นสองกลุ่มที่แตกต่างกัน กลุ่มละ 4 ไฟเบอร์ แต่ละกลุ่มจะถูกส่งไปยังขั้วต่อ MPO "leaf" สองตัว ปลายใบเหล่านี้เสียบเข้ากับตัวรับส่งสัญญาณ OSFP หรือ QSFP112 400G แบบพอร์ตเดียวมาตรฐานที่อยู่ในเซิร์ฟเวอร์หรืออุปกรณ์จัดเก็บข้อมูล การเดินสายแบบไขว้ Type B เป็นสิ่งสำคัญ: ช่วยให้เลนส่งสัญญาณ (Tx) จากพิน 1 บนตัวรับส่งสัญญาณสวิตช์จัดตำแหน่งอย่างถูกต้องกับเลนรับสัญญาณ (Rx) บนพิน 12 ของตัวรับส่งสัญญาณเซิร์ฟเวอร์ และในทางกลับกัน ทำให้สามารถสื่อสารแบบดูเพล็กซ์เต็มรูปแบบได้โดยไม่ต้องใช้โมดูลครอสคอนเนคภายนอก
- การรวมศูนย์ข้อมูล: การเชื่อมต่อสวิตช์ spine/aggregation ความจุสูง (พร้อมพอร์ต 800G) กับสวิตช์ top-of-rack (ToR) หลายตัว หรือเซิร์ฟเวอร์ประสิทธิภาพสูง
- AI และการประมวลผลประสิทธิภาพสูง: การเชื่อมต่อความหนาแน่นสูงจากสวิตช์เครือข่ายไปยังโหนดการคำนวณที่ติดตั้ง ประสิทธิภาพสูง 400G (เช่น ConnectX-7) ในคลัสเตอร์ GPU สำหรับการฝึกอบรมและการจำลองแบบกระจาย
- เครือข่าย Hyperconverged และ Storage: อำนวยความสะดวกในการเชื่อมต่อแบนด์วิธสูงสำหรับการปรับใช้ NVMe-over-Fabrics (NVMe-oF) ระหว่างอาร์เรย์จัดเก็บข้อมูลและเซิร์ฟเวอร์การคำนวณ
- โครงสร้างพื้นฐานคลาวด์: ปรับใช้ในสภาพแวดล้อม hyperscale เพื่อเพิ่มประสิทธิภาพต้นทุนต่อพอร์ตและความหนาแน่นของสายเคเบิลภายในแร็ค
- การเชื่อมต่อการ์ดอินเทอร์เฟซเครือข่าย: ทำให้พอร์ตสวิตช์เดียวสามารถเชื่อมต่อกับเซิร์ฟเวอร์สองเครื่อง ซึ่งแต่ละเครื่องมีการ์ด NIC ประสิทธิภาพสูง ทำให้เพิ่มความหนาแน่นของการเชื่อมต่อเป็นสองเท่า
| หมวดหมู่พารามิเตอร์ | ข้อมูลจำเพาะโดยละเอียดสำหรับ MFP7E20-N015 |
|---|---|
| การระบุผลิตภัณฑ์ | NVIDIA MFP7E20-N015 |
| ฟังก์ชันและทอพอโลยีของสายเคเบิล | ตัวแยกสัญญาณพาสซีฟ 1:2, 1xMPO-12/APC ถึง 2xMPO-12/APC |
| ความยาวรวม | 15.0 เมตร (ความคลาดเคลื่อน: +0.3 ม. / -0 ม.) |
| ข้อมูลจำเพาะของไฟเบอร์ | 50/125 µm Graded-Index Multimode, OM4 |
| จำนวนไฟเบอร์ที่ใช้งาน | 8 ไฟเบอร์ (4 ส่ง, 4 รับ) |
| ประเภทขั้วต่อและการขัดเงา | MPO-12, Female, Angled Physical Contact (APC) |
| รูปแบบการเดินสาย | Type B (ไขว้) |
| เส้นผ่านศูนย์กลางของสายเคเบิล | 3.0 มม. ± 0.2 มม. |
| วัสดุและสีของแจ็คเก็ต | Low Smoke Zero Halogen (LSZH), OFNR-rated, Aqua |
| รัศมีการโค้งงอขั้นต่ำ | 30 มม. (1.2 นิ้ว) |
| อุณหภูมิในการทำงาน | 0°C ถึง 70°C |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง 85°C |
| ช่วงความชื้น | 10% ถึง 85% RH (ไม่ควบแน่น) |
| ตัวรับส่งสัญญาณที่เข้ากันได้ | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
ความยาวอื่นๆ ที่มีอยู่ในซีรีส์ MFP7E20: 3 ม. (N003), 5 ม. (N005), 7 ม. (N007), 10 ม. (N010), 20 ม. (N020), 30 ม. (N030), 50 ม. (N050)
- เพิ่มประสิทธิภาพพอร์ต: เพิ่มจำนวนการเชื่อมต่อเซิร์ฟเวอร์ต่อพอร์ตสวิตช์เป็นสองเท่าเมื่อเทียบกับการเดินสายแบบมาตรฐาน ลดต้นทุนต่อพอร์ต และปรับปรุงความหนาแน่นของแร็ค
- รับประกันความสมบูรณ์ของสัญญาณ: ขั้วต่อ APC ที่ติดตั้งจากโรงงานช่วยให้มั่นใจได้ถึงการสูญเสียการแทรกที่ต่ำอย่างสม่ำเสมอและการสูญเสียการคืนกลับสูง ซึ่งเป็นสิ่งสำคัญสำหรับการทำงานที่ปราศจากข้อผิดพลาดในลิงก์ 400G ที่ใช้ PAM4
- การรับรองระบบนิเวศ: ในฐานะส่วนประกอบ NVIDIA ของแท้ ได้รับการทดสอบและตรวจสอบความถูกต้องเพื่อการทำงานร่วมกันอย่างราบรื่นภายในระบบนิเวศเครือข่าย NVIDIA รวมถึงสวิตช์ ตัวรับส่งสัญญาณ และ ประสิทธิภาพสูง.
- พร้อมสำหรับการติดตั้ง: มาพร้อมกับฝาครอบกันฝุ่นป้องกันและไม่ต้องทำการสิ้นสุดภาคสนาม ทำให้สามารถปรับใช้ได้อย่างรวดเร็วและปราศจากข้อผิดพลาด
- โปรไฟล์ความปลอดภัยที่ได้รับการปรับปรุง: วัสดุแจ็คเก็ต LSZH ช่วยเพิ่มความปลอดภัยในสภาพแวดล้อมศูนย์ข้อมูลที่ปิดล้อม โดยลดการปล่อยควันพิษในสถานการณ์ไฟไหม้
- การรับประกันสินค้า: สายเคเบิลนี้อยู่ภายใต้การรับประกันมาตรฐานของ NVIDIA สำหรับส่วนประกอบออปติคัลแบบพาสซีฟ
- สินค้าคงคลังและโลจิสติกส์: เราเก็บสต็อกของ MFP7E20-N015 เพื่อการปฏิบัติตามคำสั่งซื้อที่รวดเร็วและการจัดส่งที่เชื่อถือได้
- การให้คำปรึกษาด้านเทคนิค: ทีมงานของเราให้คำแนะนำด้านเทคนิคก่อนการขายเกี่ยวกับการเลือกสายเคเบิล ความเข้ากันได้ และการออกแบบเครือข่ายสำหรับโครงสร้างพื้นฐาน 400G/NDR ของคุณ
- การสนับสนุนหลังการขาย: มีความช่วยเหลือสำหรับแนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและการแก้ไขปัญหาการเชื่อมต่อ
ถาม: ฉันสามารถใช้ใบของสายแยกสัญญาณนี้ในตอนนี้และเชื่อมต่อใบที่สองในภายหลังได้หรือไม่
ตอบ: ได้ การออกแบบอนุญาตให้ทำเช่นนี้ได้ คุณสามารถเชื่อมต่อเซิร์ฟเวอร์เครื่องหนึ่งได้ทันที และปล่อยให้ขั้วต่อใบอื่นได้รับการป้องกันด้วยฝาครอบกันฝุ่นจนกว่าเซิร์ฟเวอร์เครื่องที่สองจะพร้อม ตรวจสอบให้แน่ใจว่าตัวรับส่งสัญญาณที่เชื่อมต่อที่ด้านสวิตช์รองรับลิงก์ที่เกิดขึ้นกับเส้นทางเดียวที่ใช้งานอยู่ ซึ่งโดยทั่วไปจะเป็นกรณีนี้
ถาม: สายเคเบิลนี้เข้ากันได้กับตัวรับส่งสัญญาณ QSFP56 200G หรือไม่
ตอบ: ขั้วต่อทางกายภาพของสายเคเบิล (MPO-12/APC) เข้ากันได้หากตัวรับส่งสัญญาณ QSFP56 ใช้เต้ารับ MPO-12/APC และออกแบบมาสำหรับการทำงานแบบมัลติโหมด 200G-SR4 หรือคล้ายกัน อย่างไรก็ตาม ฟังก์ชันตัวแยกสัญญาณได้รับการปรับให้เหมาะสมสำหรับการแยกสัญญาณ 800G/400G สำหรับการเชื่อมต่อ 200G แบบเนทีฟ โดยปกติแล้วสายเคเบิลดูเพล็กซ์ที่ไม่ใช่ตัวแยกสัญญาณจะเหมาะสมกว่าเสมอ ปรึกษาเอกสารข้อมูลตัวรับส่งสัญญาณเสมอ
ถาม: ฉันจะทำความสะอาดขั้วต่อ MPO บนสายเคเบิลนี้ได้อย่างไร
ตอบ: ใช้เครื่องมือทำความสะอาดขั้วต่อ MPO หรือตลับหมึกแบบไม่เป็นขุยโดยเฉพาะ ห้ามใช้ลมเป่าอัดเพียงอย่างเดียว เนื่องจากอาจดันสิ่งปนเปื้อนเข้าไปในเฟอร์รูลได้มากขึ้น ค่อยๆ ใส่เครื่องมือทำความสะอาดเข้าไปในปลายขั้วต่อ เช็ด และตรวจสอบด้วยกล้องจุลทรรศน์ไฟเบอร์ก่อนที่จะประกบกัน ทำความสะอาดทั้งขั้วต่อสายเคเบิลและเต้ารับตัวรับส่งสัญญาณ
ถาม: จะเกิดอะไรขึ้นหากฉันเชื่อมต่อสิ่งนี้กับพอร์ต MPO-UPC โดยไม่ได้ตั้งใจ
ตอบ: ห้ามบังคับการเชื่อมต่อ ขั้วต่อ MPO-APC และ MPO-UPC มีการกำหนดค่าปุ่มและมุมการขัดเงาทางกายภาพที่แตกต่างกัน การพยายามประกบกันอาจทำให้เกิดความเสียหายทางกายภาพถาวรต่อปลายเฟอร์รูลเซรามิกบนสายเคเบิลและตัวรับส่งสัญญาณ ทำให้เกิดการสูญเสียทางแสงสูงและจำเป็นต้องเปลี่ยน
- การตรวจสอบความเข้ากันได้: ก่อนการติดตั้ง ให้ยืนยันว่าตัวรับส่งสัญญาณและแผงแพตช์ทั้งหมดในลิงก์ได้รับการออกแบบมาสำหรับขั้วต่อ MPO-12/APC ไม่ใช่ UPC
- การทำความสะอาดก่อนการติดตั้ง: ตรวจสอบและทำความสะอาดเฟอร์รูลขั้วต่อสายเคเบิลและเต้ารับตัวรับส่งสัญญาณด้วยเครื่องมือที่ได้รับอนุมัติก่อนที่จะประกบกันเสมอ เพื่อป้องกันความล้มเหลวที่เกี่ยวข้องกับการปนเปื้อน
- การจัดการรัศมีการโค้งงอ: ในระหว่างการกำหนดเส้นทาง หลีกเลี่ยงการโค้งงอหรือหักงอที่แหลมคม รักษารัศมีการโค้งงอขั้นต่ำ 30 มม. (1.2 นิ้ว) ที่จุดต่างๆ ตลอดสายเคเบิล เพื่อป้องกันการสูญเสียไมโครเบนดิ้งหรือการแตกหักของไฟเบอร์
- ขีดจำกัดด้านสิ่งแวดล้อม: ห้ามติดตั้งหรือใช้งานสายเคเบิลในสภาพแวดล้อมภายนอกช่วงอุณหภูมิ (0°C ถึง 70°C) และความชื้น (10% ถึง 85% RH) ที่ระบุไว้
- การใส่/ถอดที่เหมาะสม: ใช้กลไกสลักแบบกดดึงบนเปลือกขั้วต่อสำหรับการใส่และการดึงออก ห้ามดึงแจ็คเก็ตสายเคเบิลโดยตรงเพื่อตัดการเชื่อมต่อ เนื่องจากอาจทำให้ไฟเบอร์ภายในเสียหายได้
- การรับรู้ ESD: แม้ว่าตัวสายเคเบิลเองจะไม่ไวต่อ ESD แต่ตัวรับส่งสัญญาณที่เสียบเข้าไปนั้นไว ใช้ข้อควรระวังแบบป้องกันไฟฟ้าสถิตมาตรฐาน (สายรัดข้อมือ พื้นผิวการทำงานที่มีสายดิน) เมื่อจัดการตัวรับส่งสัญญาณระหว่างการติดตั้งสายเคเบิล
