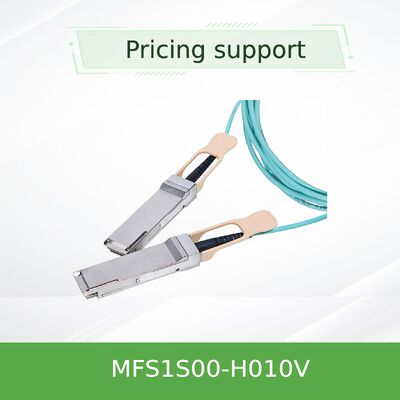

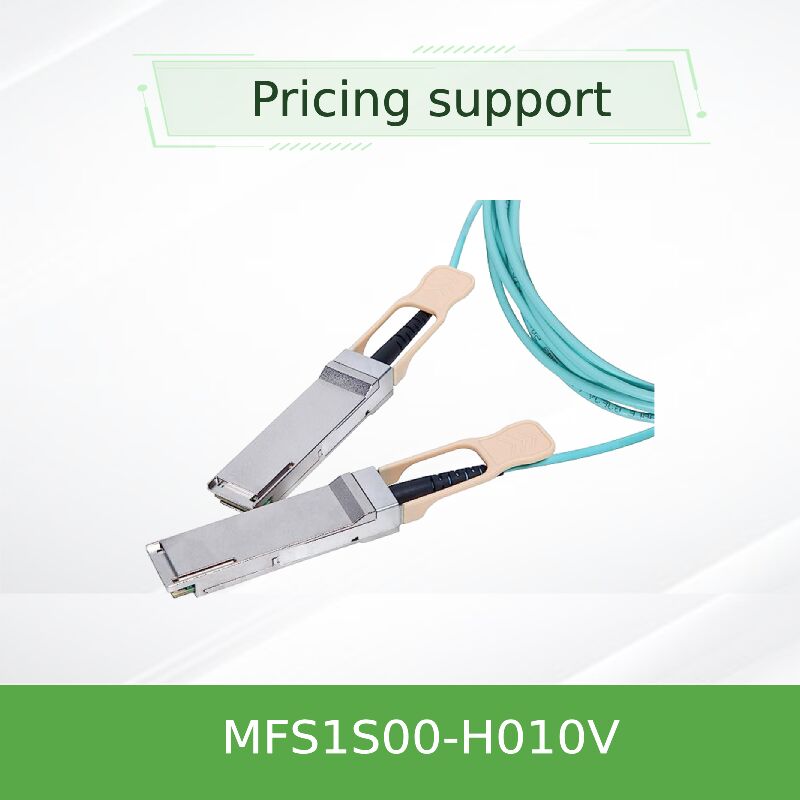

Mellanox MFS1S00-H010V สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ QSFP56 10 เมตร 200Gb/s ระยะทางไกลสำหรับเครือข่ายศูนย์ข้อมูล
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFS1S00-H010V |
| เอกสาร: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 10 เมตร |
| แบบอย่าง: | MFS1S00-H010V | ชื่อ: | MFS1S00-H010V สายเคเบิลออปติคอลที่ใช้งาน Mellanox สูงถึง 200Gb / s IB HDR QSFP56 สายเคเบิล Mellanox |
| คำสำคัญ: | สายเคเบิล Mellanox | ||
| เน้น: | สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ Mellanox QSFP56,สายเคเบิลเครือข่ายศูนย์ข้อมูล 200Gb/s,สายเคเบิลใยแก้วนำแสงระยะทางไกล 10 เมตร |
||
รายละเอียดสินค้า
The MFS1S00-H010V เป็นสายเคเบิลออปติคอลแบบแอคทีฟ 10 เมตรระดับพรีเมียมที่ออกแบบมาสำหรับสภาพแวดล้อมศูนย์ข้อมูล 200 Gigabit ที่มีความต้องการสูง โซลูชันนี้ทำหน้าที่เป็นตัวเชื่อมต่อการ์ดเครือข่ายประสิทธิภาพสูงและยังเป็นที่รู้จักในนาม mq9700 ใช้เทคโนโลยีออปติก VCSEL ขั้นสูงเพื่อเอาชนะข้อจำกัดด้านระยะทางของสายทองแดง โดยมีส่วนประกอบการ์ด NIC แบบพลักแอนด์เพลย์ที่เชื่อถือได้ ซึ่งจำเป็นสำหรับการสร้างสถาปัตยกรรมเครือข่ายแบนด์วิธสูงที่ยืดหยุ่นทั่วทั้งแร็คเซิร์ฟเวอร์และแถวสวิตช์
- ระยะทาง 10 เมตร: เหมาะสำหรับการเชื่อมต่อภายในและระหว่างแร็คที่อยู่ติดกัน ให้ความยืดหยุ่นในการจัดวางมากกว่า DAC แบบสั้น
- แบนด์วิธ 200Gb/s: ให้ปริมาณงานรวม 200Gb/s โดยใช้เลน PAM4 4x 50Gb/s สำหรับ InfiniBand HDR และ 200GbE
- การวินิจฉัยแบบบูรณาการ: การตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM) ที่ครอบคลุมให้ข้อมูลแบบเรียลไทม์เกี่ยวกับพลังงานออปติคอล อุณหภูมิ และแรงดันไฟฟ้าสำหรับแต่ละเลน
- การทำงานใช้พลังงานต่ำ: การใช้พลังงานทั่วไป 5.0W ต่อปลายทาง เพิ่มประสิทธิภาพการใช้พลังงานในการใช้งานที่มีความหนาแน่นสูง
- แข็งแกร่งและสอดคล้อง: สอดคล้องกับมาตรฐาน SFF-8665 (QSFP56), SFF-8636 (การจัดการ) และ RoHS อย่างเต็มที่
- ความสะดวกในการเสียบปลั๊ก: รองรับการใส่และการถอดอย่างปลอดภัยโดยไม่มีระบบหยุดทำงาน
ผลิตภัณฑ์นี้แสดงถึงเทคโนโลยีการเชื่อมต่อที่ทันสมัย อิงตามฟอร์มแฟกเตอร์ QSFP56 (SFF-8665) โดยผสานรวมตัวรับส่งสัญญาณออปติคอลแบบ VCSEL 50G PAM4 อิสระสี่ตัว การจัดการดำเนินการผ่านอินเทอร์เฟซ SFF-8636 I²C มาตรฐาน ซึ่งช่วยให้คุณสมบัติขั้นสูง เช่น การปรับเวลาใหม่ต่อเลนและการปรับสภาพสัญญาณที่ตั้งโปรแกรมได้ รากฐานทางเทคโนโลยีนี้ทำให้มั่นใจได้ว่า mq9700 ซีรีส์ให้ความสมบูรณ์ของสัญญาณที่สอดคล้องกันและมีความเที่ยงตรงสูง
AOC ทำหน้าที่เป็นส่วนขยายแบบบูรณาการของอินเทอร์เฟซไฟฟ้าของระบบโฮสต์ สัญญาณไฟฟ้าจากพอร์ต QSFP56 จะขับเคลื่อนเลเซอร์ VCSEL ในตัว แปลงข้อมูลเป็นพัลส์แสงที่วิ่งผ่านไฟเบอร์มัลติโหมดภายใน ที่ปลายอีกด้านหนึ่ง ตัวตรวจจับแสงจะแปลงสัญญาณออปติคัลกลับเป็นสัญญาณไฟฟ้า แต่ละเลนมี Clock Data Recovery (CDR) เพื่อทำความสะอาดและปรับเวลาสัญญาณใหม่ ชดเชยการสั่นและลดทอนในช่วงระยะทาง 10 เมตร
- โครงสร้าง InfiniBand ข้ามแร็ค: การเชื่อมต่อโหนดการคำนวณหรือที่เก็บข้อมูลข้ามหลายแร็คภายในคลัสเตอร์ HDR
- การเชื่อมต่อ Leaf-Spine ที่ขยายออกไป: เหมาะสำหรับลิงก์ 200GbE ระหว่างสวิตช์ leaf และ spine ที่ไม่ได้อยู่ในแร็คที่อยู่ติดกัน
- ระบบจัดเก็บข้อมูลแบบกระจาย: การเชื่อมโยงตัวควบคุมการจัดเก็บข้อมูลกับ JBOD หรืออาร์เรย์แฟลชทั้งหมดในระยะทางที่ไกลขึ้นภายในแถวเดียวกัน
- การประมวลผลประสิทธิภาพสูง (HPC): การเชื่อมต่อโหนดการคำนวณและระบบย่อย I/O ในคลัสเตอร์ขนาดใหญ่
| รุ่นผลิตภัณฑ์ | MFS1S00-H010V |
|---|---|
| ฟอร์มแฟกเตอร์ / อินเทอร์เฟซ | QSFP56, สอดคล้องกับ SFF-8665 |
| โปรโตคอลที่รองรับ | 200Gb InfiniBand HDR, 200 Gigabit Ethernet |
| ความยาวสายเคเบิล | 10 เมตร |
| อัตราข้อมูลต่อเลน | สูงสุด 53.125 GBd (PAM4) |
| ระยะการทำงานสูงสุด | สูงสุด 100m บน OM4 MMF |
| การใช้พลังงานทั่วไป | 5.0 W (ต่อปลายทาง, การปรับเวลาใหม่) |
| อุณหภูมิในการทำงาน | 0°C ถึง 70°C (เคส) |
| การปฏิบัติตามข้อกำหนดหลัก | SFF-8636, RoHS, CE, FCC Class A, IEC 60825-1 Class 1 Laser |
- ระยะทางที่เหมาะสมที่สุดสำหรับการเชื่อมต่อภายในแถว: ความยาว 10 ม. เป็น "จุดที่เหมาะสม" สำหรับการเชื่อมต่อข้ามแร็คจำนวนมาก หลีกเลี่ยงค่าใช้จ่ายและความซับซ้อนของตัวรับส่งสัญญาณและสายแพทช์แยกต่างหาก
- ความสมบูรณ์ของสัญญาณที่เหนือกว่า: การปรับเวลาใหม่ในตัวในแต่ละเลนช่วยให้มั่นใจได้ถึงสัญญาณที่สะอาดและแข็งแกร่งในทั้งสองด้าน ลดอัตราข้อผิดพลาดบิต (BER) ระดับระบบ
- ลดต้นทุนรวมในการเป็นเจ้าของ (TCO): น้ำหนักที่เบากว่าและรัศมีการโค้งงอที่เล็กกว่าเมื่อเทียบกับ DAC ทองแดง ทำให้การติดตั้งง่ายขึ้นและลดความเครียดบนพอร์ตสวิตช์
- การจัดการเครือข่ายเชิงรุก: ความสามารถ DDM ช่วยให้ผู้ดูแลระบบสามารถตรวจสอบสภาพของสายเคเบิลและทำนายความล้มเหลวที่อาจเกิดขึ้น
- ข้อควรระวัง ESD: จัดการเสมอโดยใช้มาตรการป้องกันไฟฟ้าสถิต ตัวเชื่อมต่อมีความไวต่อการคายประจุไฟฟ้าสถิต
- รัศมีการโค้งงอ: รักษารัศมีการโค้งงอไม่น้อยกว่า 30 มม. ระหว่างการติดตั้งและในตำแหน่งคงที่
- การดูแลตัวเชื่อมต่อ: เก็บฝาครอบป้องกันไว้จนกว่าจะพร้อมติดตั้ง หลีกเลี่ยงการสัมผัสช่องรับแสง
- ความเข้ากันได้ของระบบ: ยืนยันว่าสวิตช์หรือการ์ดอะแดปเตอร์ของคุณระบุความเข้ากันได้กับ "200G QSFP56 AOCs" หรือ "InfiniBand HDR AOCs" โดยเฉพาะ
- โหมดพลังงาน: สายเคเบิลเริ่มต้นในโหมดพลังงานต่ำ ระบบโฮสต์ควรเปิดใช้งานโหมดความเร็วสูงผ่านพิน LPMode หรือการตั้งค่า I²C เพื่อการทำงานเต็มรูปแบบ
