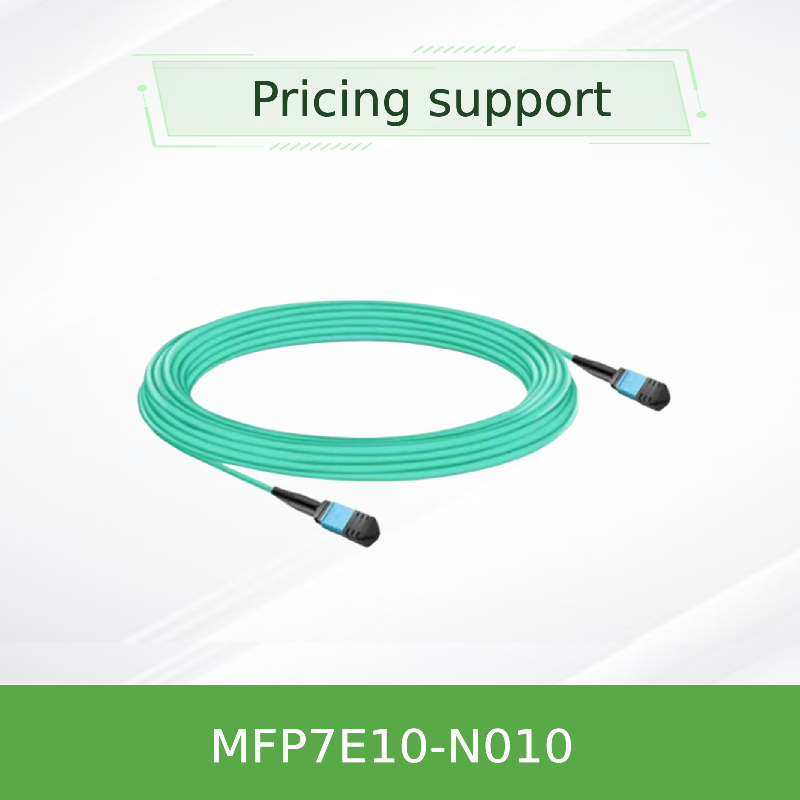

NVIDIA MFP7E10-N010 10m MPO-12/APC ถึง MPO-12/APC สายไฟเบอร์ออปติกมัลติโมดสําหรับ 400G/NDR InfiniBand & Ethernet

รุ่นผลิตภัณฑ์: MFP7E10-N010 | คำหลักหลัก:สายไฟเบอร์ออปติก, สาย MPO, การเชื่อมต่อ 400G, สาย NDR, ไฟเบอร์ดาต้าเซ็นเตอร์

NVIDIA MFP7E10-N010 เป็นสายไฟเบอร์ออปติกคุณภาพสูงขนาด 10 เมตรที่ออกแบบมาสำหรับการเชื่อมต่อศูนย์ข้อมูลที่มีความหนาแน่นสูงและแบนด์วิธสูง สายเคเบิลนี้ใช้ขั้วต่อ MPO-12/APC ทั้งสองด้านและมีไฟเบอร์มัลติโหมด 50/125μm OM4 ที่กำหนดค่าในโทโพโลยี Type-B (ครอสโอเวอร์) ทำหน้าที่เป็นส่วนประกอบการเชื่อมต่อ 400G ที่สำคัญ ทำให้สามารถเชื่อมต่อแบบจุดต่อจุดที่มีความหน่วงต่ำระหว่างตัวรับส่งสัญญาณออปติคัล 400/800Gb/s ในอุปกรณ์เครือข่าย NVIDIA ได้อย่างน่าเชื่อถือ ใช้สายรัดข้อมือ ESD เสมอเมื่อจัดการกับตัวรับส่งสัญญาณที่สายเคเบิลนี้เชื่อมต่อด้วย เนื่องจากมีความไวต่อไฟฟ้าสถิตประเภทตัวเชื่อมต่อ: MPO-12, Angled Polish (APC), Female ทั้งสองด้านความยาวและประเภทสายเคเบิล:

• ระยะทางสูงสุดที่รองรับ: สูงสุด 50 เมตรด้วยไฟเบอร์ OM4 เหมาะอย่างยิ่งสำหรับการเข้าถึงที่ขยายออกไปภายในแถวศูนย์ข้อมูล
• แจ็คเก็ตสายเคเบิล: แจ็คเก็ต LSZH-OFNR สี Aqua แบบกลมและยืดหยุ่น
• ประสิทธิภาพทางแสง: การสูญเสียการแทรก ≤ 0.35 dB + 0.0004 x ความยาว, การสูญเสียการคืนกลับ ≥ 35 dB
• การสนับสนุนโปรโตคอล:InfiniBand NDR/HDR/EDR
• 400/200/100GbENVLink
• 3. เทคโนโลยีและการปฏิบัติตามมาตรฐาน โซลูชันการเชื่อมต่อนี้สร้างขึ้นตามมาตรฐานที่ได้รับการพิสูจน์แล้วในอุตสาหกรรมเพื่อให้มั่นใจถึงประสิทธิภาพและการทำงานร่วมกัน มาตรฐานไฟเบอร์: ไฟเบอร์มัลติโหมด OM4 (IEC 60793-2-10)

MPO ตาม IEC 61754-7 และ ANSI/TIA-604-5

• เทคโนโลยีการขัดเงา: Angled Physical Contact (APC) เพื่อลดการสูญเสียการคืนกลับของแสง
• ความปลอดภัยและการปฏิบัติตาม: สอดคล้องกับ Telcordia GR-1435, Laser Class 1 (IEC 60825) พร้อมใบรับรอง CB, cTUVus, CE
• วัสดุสิ่งแวดล้อม: แจ็คเก็ต LSZH เป็นไปตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยและความเป็นพิษที่เข้มงวด
• 4. หลักการทำงานและเส้นทางสัญญาณสาย MPO นี้ทำหน้าที่เป็นทางหลวงออปติคัลที่แม่นยำ ภายในตัวเชื่อมต่อ MPO แต่ละตัวมีตำแหน่งไฟเบอร์ 12 ตำแหน่ง โดยมี 8 ตำแหน่งที่ใช้งานสำหรับการสื่อสารแบบสองทิศทาง (4 เลนส่ง, 4 เลนรับ) ออกแบบเป็นสายเคเบิล Type-B โดยจะข้ามคู่ส่งและรับภายใน โดยเฉพาะอย่างยิ่ง สัญญาณออปติคัลจากเลน Tx 1 ที่ปลายด้านหนึ่งจะถูกส่งไปยังเลน Rx 12 ที่ปลายอีกด้านหนึ่ง การจัดตำแหน่งครอสโอเวอร์ที่แม่นยำนี้ช่วยให้เลเซอร์เครื่องส่งสัญญาณเชื่อมต่อกับเครื่องตรวจจับโฟโตอิเล็กทริกของเครื่องรับได้อย่างถูกต้อง หน้าตัดมุม 8° ของขั้วต่อ APC มีความสำคัญอย่างยิ่งที่ความเร็ว 400G เนื่องจากจะเบี่ยงเบนแสงสะท้อนออกจากแกนไฟเบอร์ รักษาความชัดเจนของสัญญาณและลดข้อผิดพลาด ซึ่งเป็นข้อกำหนดพื้นฐานสำหรับสาย NDR ที่เชื่อถือได้
• 5. สถานการณ์การใช้งานData Center Spine-Leaf Fabric:

High-Performance Computing Clusters: การสร้างลิงก์ที่มีความหน่วงต่ำระหว่างโหนดการคำนวณและการจัดเก็บข้อมูลในเครือข่าย NDR InfiniBandAI/ML Infrastructure: การให้การเชื่อมต่อแบนด์วิธสูงระหว่างเซิร์ฟเวอร์ GPU และสวิตช์รวม

• Switch to Network Interface Card Links: การเชื่อมต่อสวิตช์ top-of-rack กับเซิร์ฟเวอร์ที่ติดตั้งอะแดปเตอร์ ConnectX-7 หรือ BlueField-3 DPUs
• 6. ข้อมูลจำเพาะทางเทคนิคข้อมูลจำเพาะทางเทคนิค MFP7E10-N010
• หมายเลขชิ้นส่วนสำหรับการสั่งซื้อMFP7E10-N010
• คำอธิบายMPO-12/APC ถึง MPO-12/APC, สายไฟเบอร์มัลติโหมด
• ความยาวสายเคเบิล10 เมตร

เหมาะสำหรับแอปพลิเคชันระยะกลาง:

• 8. บริการและการสนับสนุนเราให้การสนับสนุนที่ครอบคลุมสำหรับผลิตภัณฑ์ทั้งหมดของเรา เพื่อให้มั่นใจถึงประสบการณ์ของลูกค้าที่ราบรื่นการรับประกัน: การรับประกันของผู้ผลิตเต็มรูปแบบให้มาพร้อมกับทุกหน่วย
• สินค้าคงคลังและการจัดส่ง: MFP7E10-N010 ถูกเก็บไว้ในสินค้าคงคลังมูลค่ากว่า $10 ล้านดอลลาร์ของเราสำหรับการจัดส่งที่รวดเร็วและการปฏิบัติตามคำสั่งซื้อจำนวนมาก
• ความเชี่ยวชาญทางเทคนิค: ทีมงานเฉพาะของเราให้คำปรึกษาด้านการออกแบบก่อนการขายและการสนับสนุนด้านเทคนิคหลังการขายตลอด 24 ชั่วโมงทุกวัน
• เครือข่ายโลจิสติกส์ระดับโลก: เรารับประกันการจัดส่งที่เชื่อถือได้และติดตามได้ไปยังลูกค้าทั่วโลก โดยได้รับการสนับสนุนจากประสบการณ์กว่าทศวรรษในการจัดจำหน่ายฮาร์ดแวร์ทั่วโลก

Q1: สาย MFP7E10-N010 เข้ากันได้กับอุปกรณ์ใดบ้าง

• A: สายไฟเบอร์ดาต้าเซ็นเตอร์นี้เข้ากันได้กับอุปกรณ์ใดๆ ที่ติดตั้งช่องเสียบ MPO-12/APC โดยเฉพาะสวิตช์ NVIDIA, อะแดปเตอร์ ConnectX-7 และ BlueField-3 DPUs โดยใช้ตัวรับส่งสัญญาณ 400G OSFP หรือ QSFP112 ที่รองรับ
• Q2: ฉันสามารถใช้สายเคเบิลนี้สำหรับการเชื่อมต่อ 200GbE หรือ 100GbE ได้หรือไม่A:
• ใช่ สายเคเบิลนี้เข้ากันได้กับรุ่นก่อนหน้า เมื่อใช้กับตัวรับส่งสัญญาณ 200G (HDR) หรือ 100G (EDR/100GbE) ที่เหมาะสม จะทำงานด้วยความเร็วที่ต่ำกว่าโดยไม่มีปัญหาQ3: อะไรคือความแตกต่างระหว่างสิ่งนี้กับ Active Optical Cable (AOC)
• A: นี่คือสายไฟเบอร์ออปติกแบบพาสซีฟ มันมีเพียงไฟเบอร์ออปติกเท่านั้นและต้องใช้ตัวรับส่งสัญญาณออปติคัลแบบพลักอินแยกต่างหาก AOC มีตัวรับส่งสัญญาณที่ติดอยู่ถาวรที่ปลายทั้งสองด้าน โซลูชันแบบพาสซีฟเช่นนี้มีความยืดหยุ่นและตัวเลือกตัวรับส่งสัญญาณที่มากขึ้น

A:
Q5: จำเป็นต้องทำความสะอาดก่อนการติดตั้งหรือไม่A: อย่างแน่นอน เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและป้องกันความเสียหาย ให้ทำความสะอาดเฟอร์รูล MPO ที่ปลายสายเคเบิลและพอร์ตตัวรับส่งสัญญาณเสมอโดยใช้เครื่องทำความสะอาดออปติคัลที่ได้รับการรับรองก่อนที่จะเชื่อมต่อ

10. ข้อควรระวังและการจัดการ
ตรวจสอบว่าตัวรับส่งสัญญาณใช้ส่วนต่อประสาน MPO-12/APC การบังคับการเชื่อมต่อกับพอร์ต MPO-UPC จะทำให้เกิดความเสียหายถาวร

ขีดจำกัดด้านสิ่งแวดล้อม:
ข้อควรระวัง ESD: ใช้สายรัดข้อมือ ESD เสมอเมื่อจัดการกับตัวรับส่งสัญญาณที่สายเคเบิลนี้เชื่อมต่อด้วย เนื่องจากมีความไวต่อไฟฟ้าสถิตการจัดการทางกายภาพ:

หลีกเลี่ยงการโค้งงอที่แน่นหนา (รักษารัศมี >30 มม.), การบิดงอที่แหลมคม, การดึงมากเกินไป หรือการบดขยี้สายเคเบิล ใช้การจัดการสายเคเบิลที่เหมาะสม
