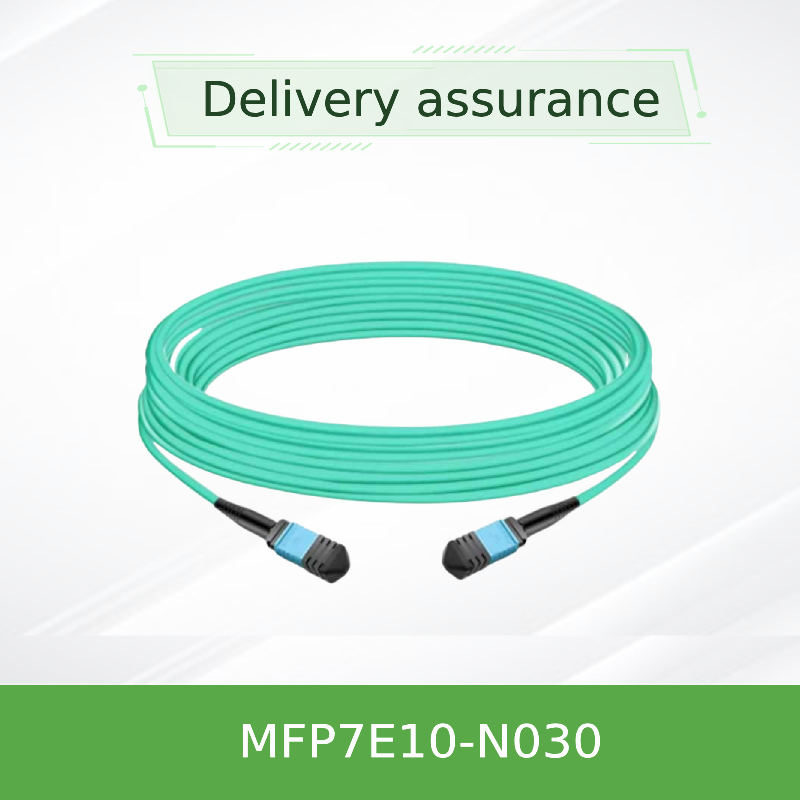

NVIDIA MFP7E10-N030 30m MPO-12/APC สายไฟเบอร์มัลติโมด
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFP7E10-N030 (980-9I557-00N030) |
| เอกสาร: | MFP7E10-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| แบบอย่าง: | MFP7E10-N030 | ความยาว: | 30 ม |
|---|---|---|---|
| ประเภทไฟเบอร์: | Multimode OM4 | ขั้วต่อ: | MPO-12/APC (หญิง) |
| การสูญเสียการแทรก: | ≤ 0.362 dB | การสูญเสียผลตอบแทน: | ≥ 35 dB |
| เน้น: | NVIDIA 30m สายไฟเบอร์มัลติโมด,สายไฟฟ้าไฟฟ้า MPO-12/APC,สายไฟฟ้าไฟเบอร์มัลติโมด Mellanox พร้อมรับประกัน |
||
รายละเอียดสินค้า
รุ่นสินค้า:MFP7E10-N030คําสําคัญหลัก:สายไฟฟ้าไฟเบอร์ออปติก สายไฟฟ้า MPO สายไฟฟ้าไฟเบอร์ 30m สายไฟฟ้าเชื่อมต่อ NDR สายไฟฟ้าศูนย์ข้อมูล
- ขยายความกว้าง 30 เมตรทําให้สามารถเชื่อมต่อได้อย่างยืดหยุ่น ผ่านเรคหลายอัน และเส้นทางภายในศูนย์ข้อมูลที่ยาวกว่า
- ปรับปรุงสําหรับเครือข่ายความเร็วสูง:ออกแบบมาโดยเฉพาะสําหรับพื้นฐาน InfiniBand 400GbE และ NDR 400Gb/s
- ความสมบูรณ์แบบของสัญญาณเครื่องเชื่อมมมุม MPO-12/APC ลดการสะท้อนแสงกลับให้น้อยที่สุดเพื่อการส่งสัญญาณที่สะอาด
- การก่อสร้างที่แข็งแรงและปลอดภัยมีเสื้อ LSZH (ลดควันศูนย์ฮาโลเจน) ที่ทนทาน เพื่อความปลอดภัยและการติดตั้งง่าย
- ประสิทธิภาพที่ได้รับการรับรองการทดสอบจากโรงงานเพื่อให้แน่ใจว่าการทํางาน plug-and-play ที่น่าเชื่อถือได้กับอุปกรณ์เครือข่าย NVIDIA
NVIDIA MFP7E10-N030 เป็นเครื่องปรับปรุงความแรงสูง 30 เมตรสายไฟฟ้าไฟเบอร์ออปติกออกแบบมาสําหรับสภาพแวดล้อมศูนย์ข้อมูลอันยุ่งยาก ที่ต้องการการเชื่อมต่อขนาดใหญ่สายเคเบิลนี้มีเครื่องเชื่อม MPO-12/APC ในทั้งสองปลาย และใช้เส้นใย OM4 มัลติโมด 50/125μm ในระบบประเภท B (ครอสโวร์)มันเป็นจุดสําคัญการเชื่อมต่อ NDRโซลูชั่นที่ให้การเชื่อมโยงที่น่าเชื่อถือและความช้าต่ําระหว่าง 400/800Gb / s เครื่องรับแสงในสวิตช์, แอดป์เตอร์และ DPUs ระหว่างระยะทางที่ไกลในศูนย์ข้อมูล
- ประเภทเครื่องเชื่อม:MPO-12, Angle Polish (APC) เครื่องเชื่อมหญิงในทั้งสองปลาย
- ความยาวและประเภทสายเคเบิล:สายใยมัลติโมด 30 เมตร OM4 50/125μm โทปอลิเจียครอสโอเวอร์ประเภท B
- ระยะทางสนับสนุนสูงสุด:ปรับปรุงให้กับผลงานไฟเบอร์ OM4 ถึง 50 เมตร สําหรับการใช้งานในศูนย์ข้อมูล
- เสื้อสาย:เสื้อ LSZH-OFNR แบบยืดหยุ่นและกลมสี Aqua เพื่อความปลอดภัยและความยืดหยุ่นในการเดินทาง
- ประสิทธิภาพทางแสง:การสูญเสียการใส่ที่ต่ํา (≤ 0.35 dB + 0.0004 x ความยาว) การสูญเสียการกลับที่สูง (≥ 35 dB)
- การสนับสนุนโปรโตคอล: InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink
การเชื่อมโยงนี้ยึดถือมาตรฐานชั้นนําในอุตสาหกรรม เพื่อรับประกันผลงานและความสอดคล้องที่ดีที่สุด
- สายไฟเบอร์มาตรฐาน:OM4 Multimode Fiber (IEC 60793-2-10) สําหรับความกว้างแบนด์และระยะทางที่เพิ่มขึ้น
- มาตรฐานของเครื่องเชื่อม:MPO ตามรายละเอียด IEC 61754-7 และ ANSI/TIA-604-5
- เทคโนโลยีโปแลนด์:การติดต่อทางกายภาพแบบมุม (Angled Physical Contact) (APC) เพื่อให้มีผลงานทางแสงที่ดีกว่าในอัตราการส่งข้อมูลสูง
- ความปลอดภัยและการปฏิบัติตามสอดคล้องกับ Telcordia GR-1435, Laser Class 1 (IEC 60825) พร้อมรับรอง CB, cTUVus, CE
- วัสดุสิ่งแวดล้อม:เสื้อ LSZH ตอบสนองกับกฎระเบียบความปลอดภัยจากไฟและสิ่งแวดล้อมที่เข้มงวด
ที่ไม่ใช้งานสายไฟฟ้าไฟเบอร์ออปติกปฏิบัติหน้าที่เป็นเส้นทางทางแสงที่มีประสิทธิภาพสําหรับการส่งข้อมูลความเร็วสูง ทุกเครื่องเชื่อม MPO มีตําแหน่งไฟเบอร์ 12 ตัวโดยมี 8 สายที่ใช้เป็นอย่างดีสําหรับการสื่อสารสองทิศทาง (4 สายส่งและ 4 สายรับต่อทิศทาง)ออกแบบเป็นเคเบิลประเภท B ทําการสกัดส่วนภายในของสายไฟเบอร์ส่งและรับ โดยเฉพาะอย่างยิ่งสัญญาณทางออนไลน์จากสาย Tx 1-4 ในปลายหนึ่งถูกนําไปยังสาย Rx 12-9 ในปลายตรงข้ามการเคลือบมุม 8 องศาของเครื่องเชื่อม APC เป็นสิ่งจําเป็นสําหรับการใช้งาน 400G/NDRเมื่อมันกระจายแสงสะท้อนออกไปจากแกนใย, การรักษาความชัดเจนของสัญญาณและการลดความผิดพลาดของบิตสายเคเบิลศูนย์ข้อมูลผลงานในระยะทางที่ไกลกว่า
- การเชื่อมต่อระหว่างเรคของศูนย์ข้อมูลอุปกรณ์เชื่อมต่อผ่านเร็กหลายอัน ภายในแถวเดียวกันหรือแถวติดกัน
- คลัสเตอร์คอมพิวเตอร์ความสามารถสูง:การสร้างลิงค์ความช้าต่ําใน NDR InfiniBand Fabrics สําหรับคอมพิวเตอร์วิทยาศาสตร์และภาระงาน AI
- การขยายเครือข่ายเก็บข้อมูล:การเชื่อมต่อระบบเก็บข้อมูลกับคลาสเตอร์คอมพิวเตอร์ในระยะทางที่ไกลกว่า ภายในศูนย์ข้อมูล
- สลับ-สวิตช์-สวิตช์ Backbone Links:สร้างความเชื่อมต่อ 400G ที่กว้างกว่าเดิม
- การเชื่อมต่อตัวปรับระยะยาวการเชื่อมต่อสวิตช์ที่อยู่บนรากกับเซอร์เวอร์ที่อยู่ห่างออกไปในแผนกศูนย์ข้อมูล
| MFP7E10-N030 รายละเอียดเทคนิค | |
|---|---|
| เลขของชิ้นสั่งซื้อ | MFP7E10-N030 |
| คําอธิบาย | MPO-12/APC ถึง MPO-12/APC สายไฟเบอร์มัลติโมด |
| ความยาวของสาย | 30 เมตร |
| ประเภทเส้นใย / เกรด | 50/125 μm, OM4 |
| เครื่องเชื่อมต่อ (ทั้งสองปลาย) | MPO-12 หญิง APC โปแลนด์ (ร่างสีเขียว) |
| โทปอลิเจีย | ประเภท B (ครอสโอเวอร์) |
| สายใยที่ทํางาน | 8 ใย (4 Tx, 4 Rx ต่อทิศทาง) |
| สีเสื้อ / วัสดุ | Aqua / LSZH-OFNR |
| อุณหภูมิการทํางาน | 0°C ถึง +70°C |
| วงจรโค้ง | ขั้นต่ํา 30 มม. |
| ความกว้างสูงสุด (OM4) | 50 เมตร |
| โปรต็อกอลที่ได้รับการสนับสนุน | NDR 400G, HDR 200G, EDR 100G, 400/200/100GbE |
| เครื่องรับสัญญาณที่เข้ากันได้ | NVIDIA OSFP DR8 (MMA4Z00-NS), QSFP112 400G |
หมายเหตุ: มีให้เลือกในความยาวที่แตกต่างกันจาก 3m ถึง 50m เพื่อตอบสนองความต้องการการใช้งานที่แตกต่างกัน
- การแก้ไขความกว้างขวางความยาว 30 เมตรตอบสนองฉากการใช้งานเฉพาะเจาะจงที่ต้องการการเชื่อมต่อที่ยาวนานกว่าระหว่าง racks หรือข้ามทางเดินของศูนย์ข้อมูล
- การรับรองระบบนิเวเดีย:ไม่เหมือนยาทั่วไปสาย MPO, ผลิตภัณฑ์นี้ถูกทดสอบและรับรองภายในระบบนิเวอร์คเนอร์คอม NVIDIA ทั้งหมด เพื่อรับประกันความสอดคล้องและผลงาน
- การออกแบบพร้อมในอนาคตการเคลือบ APC และไฟเบอร์ OM4 รับประกันความพร้อมสําหรับ 400G/NDR ปัจจุบันและความเร็วเครือข่ายในอนาคต
- อัตราการผลิตทางแสงที่สูงกว่าการควบคุมการผลิตที่เข้มงวดทําให้ความสูญเสียการใส่ที่ต่ําและคุณสมบัติการสูญเสียการกลับที่สูงอย่างต่อเนื่อง ซึ่งเป็นสิ่งสําคัญในการรักษาความสมบูรณ์แบบของสัญญาณในระยะทางที่ไกลกว่า
| ลักษณะ / รุ่น | MFP7E10-N005 (5m) | MFP7E10-N010 (10m) | MFP7E10-N030 (30m) | MFP7E10-N050 (50m) |
|---|---|---|---|---|
| กรณีการใช้หลัก | ภายในราค การเชื่อมต่อสั้น | อินเตอร์เรคในแถวเดียวกัน | ระยะยาวระหว่างเรค, ช่องข้าม | ความกว้างสูงสุดภายในศูนย์ข้อมูล |
| การสูญเสียการใส่แบบปกติ* | ≤ 0.352 dB | ≤ 0.354 dB | ≤ 0.362 dB | ≤ 0.370 dB |
| ความยืดหยุ่นและเส้นทาง | ความยืดหยุ่นสูง | ความยืดหยุ่นที่ดี | ต้องการการวางแผนอย่างรอบคอบ | จําเป็นต้องมีเส้นทางพิเศษ |
| ความพร้อมของคลังสินค้า | สูง | สูง | มาตรฐาน | มาตรฐาน |
| ประสิทธิภาพการใช้จ่าย | ประหยัดที่สุดสําหรับการใช้งานในระยะสั้น | ค่าใช้จ่าย/ผลประกอบการที่สมดุล | ดีที่สุดสําหรับระยะทางกลาง | คําตอบสําหรับระยะทางสูงสุด |
* การสูญเสียการใส่คํานวณตามสูตร: 0.35 dB + 0.0004 x ความยาว (เมตร)
- การรับประกันการรับประกันจากผู้ผลิตเต็มที่
- คลังสินค้าและการจัดส่งเร็ว:MFP7E10-N030 ถูกรักษาไว้ในคลังสินค้าที่กว้างขวางของเรา เพื่อการจัดส่งอย่างรวดเร็วและการดําเนินการตามคําสั่งจํานวนมาก
- ความเชี่ยวชาญทางเทคนิคทีมงานของเราให้คําปรึกษาด้านการออกแบบก่อนการขาย และการสนับสนุนทางเทคนิคหลังการขายตลอด 24 / 7 สําหรับการติดตั้งและแก้ปัญหา
- โกลิสติกส์โลกเรารับประกันการจัดส่งที่น่าเชื่อถือ และติดตามทั่วโลก โดยได้รับการสนับสนุนจากประสบการณ์มากกว่าสิบปี ในการจําหน่ายฮาร์ดแวร์ทั่วโลก
Q1: ระยะทางสูงสุดที่ Kabel MFP7E10-N030 สามารถใช้ได้คืออะไร?
A:นี่สายไฟเบอร์ 30mเป็นส่วนหนึ่งของครอบครัวสินค้าที่ออกแบบมาสําหรับระยะทางสูงถึง 50 เมตรเมื่อใช้ไฟเบอร์มัลติโมด OM4 ความยาว 30 เมตรเป็นที่เหมาะสมสําหรับการใช้งานในศูนย์ข้อมูลที่ขยายออกไป
คําถามที่ 2: สายเคเบิลนี้เข้ากับเครือข่าย 200G หรือ 100G ไหม?
A:ใช่ คาเบลมีความสอดคล้องกลับได้เต็ม เมื่อใช้กับตัวรับ 200G (HDR) หรือ 100G (EDR/100GbE) ที่เหมาะสม มันจะทํางานได้อย่างน่าเชื่อถือในความเร็วเหล่านั้น
Q3: ผมสามารถใช้เครื่องรับ MPO-12/UPC กับสาย APC นี้ได้หรือไม่?
A: ไม่ ไม่เครื่องเชื่อม MPO-12/APC และ MPO-12/UPC มีการเคลือบที่แตกต่างกันและไม่เข้ากันได้ทางกายภาพ การพยายามเชื่อมมันจะทําลายเครื่องเชื่อมให้แน่ใจว่าเครื่องรับสัญญาณของคุณยังเป็น MPO-12/APC แบบ (โดยทั่วไปมีร่างสีเขียว).
Q4: มีข้อพิเศษอะไรในการติดตั้งสายไฟเบอร์ขนาด 30 เมตร?
A:สําหรับสายไฟที่ยาวกว่านี้สายเคเบิลศูนย์ข้อมูลการจัดการสายไฟฟ้าที่เหมาะสมเป็นสิ่งสําคัญ ใช้เครื่องจัดการสายไฟฟ้าแบบตั้งและแนวราบ หลีกเลี่ยงการโค้งคม (รักษารัศมี > 30 มม.) และให้แน่ใจว่าสายไฟฟ้าไม่ได้ถูกกระชับวางแผนเส้นทาง เพื่อลดความยาวเกินให้น้อยที่สุด.
Q5: วิธีการทดสอบสายไฟฟ้าเพื่อการประกันคุณภาพ?
A:ทุกสายไฟฟ้าต้องผ่านการทดสอบการผลิตอย่างเข้มงวด รวมถึงการสูญเสียการใส่, การสูญเสียการกลับ, และการทดสอบความต่อเนื่องสําหรับเส้นใยที่ทํางานทั้งหมดรับรองว่ามันตรงกับมาตรฐานการทํางานที่เข้มงวดของ NVIDIA.
- ความเหมาะสมของเครื่องเชื่อม:ยืนยันว่าเครื่องรับและเครื่องรับทั้งหมดที่เชื่อมต่อ ใช้ระบบ MPO-12/APC เพื่อป้องกันความเสียหาย
- สภาพแวดล้อมการติดตั้งใช้งานภายในอุณหภูมิที่กําหนด (0 °C ถึง + 70 °C) และช่วงความชื้น สําหรับการทํางานที่ยาวนานขึ้น ให้คํานึงถึงความกว้างของความร้อน
- ความปลอดภัยของ ESD:ใช้การป้องกัน ESD ที่เหมาะสม เมื่อทํางานกับเครื่องรับสัญญาณที่สายนี้เชื่อมต่อ
- การติดตั้งทางกายภาพ:หลีกเลี่ยงการบิดที่แน่นๆ การบดบด หรือการดึงมากเกินไป ใช้ระบบลดความเครียดที่เหมาะสม และระบบการจัดการสายไฟฟ้าสําหรับสายไฟฟ้าที่ยาว
- การทําความสะอาดและตรวจสอบ:มักตรวจสอบและทําความสะอาดเครื่องเชื่อม MPO ด้วยเครื่องมือที่ได้รับการรับรอง ก่อนการจับคู่ โดยเฉพาะอย่างยิ่งหลังจากการเก็บรักษาระยะยาว หรือระหว่างการปรับปรุง
