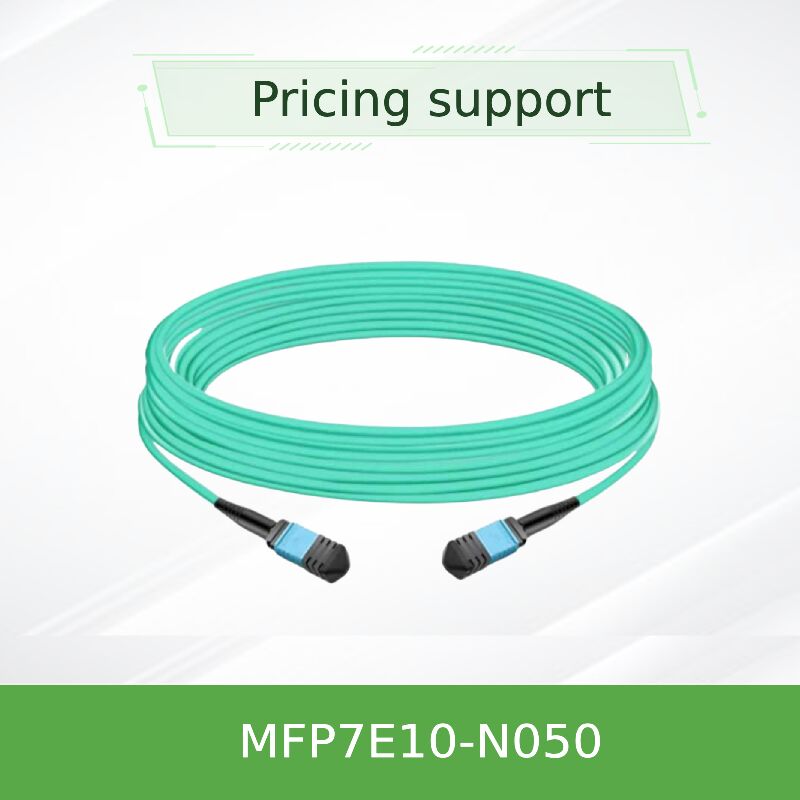

สายเคเบิลใยแก้วนำแสง NVIDIA MFP7E10-N050 50m MPO-12/APC ถึง MPO-12/APC มัลติโหมด สำหรับการเชื่อมต่อ 400G/NDR ระยะทางสูงสุด

Product Model: MFP7E10-N050 | คำหลักหลัก:สายไฟเบอร์ออปติก, สาย MPO, สายไฟเบอร์ 50 ม., การเชื่อมต่อ NDR, สายระยะไกล

NVIDIA MFP7E10-N050 แสดงถึงรุ่นที่มีระยะทางสูงสุดในซีรีส์ MFP7E10—สายไฟเบอร์ออปติกแบบพาสซีฟประสิทธิภาพสูง 50 เมตรที่ออกแบบมาสำหรับแอปพลิเคชันศูนย์ข้อมูลที่ต้องการการเชื่อมต่อที่ขยายออกไป สายเคเบิลนี้มีขั้วต่อ MPO-12/APC ทั้งสองด้านและใช้ไฟเบอร์มัลติโหมด OM4 50/125μm ในการกำหนดค่า Type-B (ครอสโอเวอร์) ในฐานะโซลูชันสายระยะไกลที่จำเป็น ช่วยให้สามารถเชื่อมต่อ 400G/NDR ที่เชื่อถือได้และมีความหน่วงต่ำระหว่างสวิตช์ อะแดปเตอร์ และ DPU ในระยะทางสูงสุดที่อนุญาตสำหรับการใช้งานไฟเบอร์มัลติโหมด OM4 แบบพาสซีฟ การเชื่อมต่อชั้นวางอุปกรณ์ข้ามทางเดินศูนย์ข้อมูลต่างๆประเภทตัวเชื่อมต่อ: วางแผนเส้นทางสายเคเบิลทั้งหมดก่อนการติดตั้ง ใช้ถาดสายเคเบิล ตัวจัดการ และการบรรเทาความเครียดที่เหมาะสม หลีกเลี่ยงการเดินสายเคเบิลขนานกับสายไฟหากเป็นไปได้ความยาวและประเภทสายเคเบิล:

• ระยะทางสูงสุดที่รองรับ: ให้ความสามารถในการเข้าถึง OM4 ไฟเบอร์มัลติโหมด 50 เมตรเต็มรูปแบบในแอปพลิเคชัน 400G
• แจ็คเก็ตสายเคเบิล: แจ็คเก็ต LSZH-OFNR สี Aqua ที่ทนทานและยืดหยุ่นเพื่อความปลอดภัยและการติดตั้งที่ดีที่สุด
• ประสิทธิภาพทางแสง: ออกแบบมาสำหรับการสูญเสียการแทรกต่ำ (≤ 0.37 dB ทั้งหมด), การสูญเสียการส่งคืนสูง (≥ 35 dB)
• การสนับสนุนโปรโตคอล:InfiniBand NDR/HDR/EDR
• 400/200/100GbENVLink
• 3. เทคโนโลยีและการปฏิบัติตามมาตรฐาน โซลูชันการเชื่อมต่อระยะไกลสูงสุดนี้สร้างขึ้นตามมาตรฐานอุตสาหกรรมสูงสุดเพื่อให้มั่นใจถึงความสมบูรณ์ของประสิทธิภาพในระยะทางที่ขยายออกไป มาตรฐานไฟเบอร์: ไฟเบอร์มัลติโหมด OM4 ระดับพรีเมียม (IEC 60793-2-10) ที่ปรับให้เหมาะสมสำหรับแอปพลิเคชันระยะไกล 400G

MPO ตาม IEC 61754-7 และ ANSI/TIA-604-5 เพื่อประสิทธิภาพเชิงกลที่สอดคล้องกัน

• เทคโนโลยีการขัดเงา: การสัมผัสทางกายภาพแบบมีมุม (APC) เป็นสิ่งจำเป็นสำหรับการรักษาคุณภาพสัญญาณในระยะทางสูงสุด
• ความปลอดภัยและการปฏิบัติตาม: ปฏิบัติตาม Telcordia GR-1435, Laser Class 1 (IEC 60825), CB, cTUVus, การรับรอง CE
• วัสดุสิ่งแวดล้อม: แจ็คเก็ต LSZH เกินกว่าข้อกำหนดด้านความปลอดภัยจากอัคคีภัยและข้อกำหนดด้านกฎระเบียบด้านสิ่งแวดล้อม
• 4. หลักการทำงานและเส้นทางสัญญาณสายไฟเบอร์ออปติกที่มีความยาวขยายนี้ทำหน้าที่เป็นทางหลวงออปติคัลที่มีประสิทธิภาพสำหรับการส่งข้อมูลความเร็วสูงในระยะทางสูงสุด ขั้วต่อ MPO แต่ละตัวมีตำแหน่งไฟเบอร์ 12 ตำแหน่ง โดยมี 8 ตำแหน่งที่ใช้งานอยู่สำหรับการสื่อสารแบบสองทิศทาง (4 เลนส่งและ 4 เลนรับ) กำหนดค่าเป็นสายเคเบิล Type-B จะทำการครอสโอเวอร์ภายในที่แม่นยำ โดยที่สัญญาณออปติคัลจากเลน Tx 1-4 ที่ต้นทางเชื่อมต่อกับเลน Rx 12-9 ที่ปลายทาง การจัดตำแหน่งที่แน่นอนนี้ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่เหมาะสมที่สุดระหว่างเครื่องส่งและเครื่องรับ การขัดเงาแบบมีมุม 8° ของขั้วต่อ APC มีความสำคัญอย่างยิ่งที่ความเร็ว 400G/NDR ที่ระยะทาง 50 เมตร เนื่องจากช่วยกระจายแสงสะท้อนออกจากแกนไฟเบอร์ได้อย่างมีประสิทธิภาพ รักษาความชัดเจนของสัญญาณและลดอัตราข้อผิดพลาดบิต—ลักษณะสำคัญสำหรับประสิทธิภาพสายระยะไกลที่เชื่อถือได้
• หมายเหตุประสิทธิภาพ: ที่ 50 เมตร สายเคเบิลนี้ยังคงรักษาการสูญเสียการแทรกต่ำกว่า 0.37 dB (คำนวณเป็น 0.35 dB + 0.0004*50) ทำให้มั่นใจได้ว่าจะยังคงอยู่ในงบประมาณออปติคัลที่เข้มงวดของตัวรับส่งสัญญาณ 400G/NDR เพื่อการสร้างลิงก์ที่เชื่อถือได้

การเชื่อมต่อข้ามทางเดินศูนย์ข้อมูล: การเชื่อมต่อชั้นวางอุปกรณ์ข้ามทางเดินศูนย์ข้อมูลต่างๆHPC/คลัสเตอร์ระยะไกล: วางแผนเส้นทางสายเคเบิลทั้งหมดก่อนการติดตั้ง ใช้ถาดสายเคเบิล ตัวจัดการ และการบรรเทาความเครียดที่เหมาะสม หลีกเลี่ยงการเดินสายเคเบิลขนานกับสายไฟหากเป็นไปได้ลิงก์ศูนย์ข้อมูลสไตล์วิทยาเขต:

• การเชื่อมต่อแบบขยายพื้นที่จัดเก็บข้อมูลไปยังการคำนวณ: การเชื่อมโยงอาร์เรย์พื้นที่จัดเก็บข้อมูลระยะไกลไปยังคลัสเตอร์การคำนวณภายในรอยเท้าศูนย์ข้อมูลขนาดใหญ่
• 6. ข้อมูลจำเพาะทางเทคนิคข้อมูลจำเพาะทางเทคนิค MFP7E10-N050
• หมายเลขชิ้นส่วนการสั่งซื้อMFP7E10-N050
• คำอธิบายMPO-12/APC ถึง MPO-12/APC, สายไฟเบอร์มัลติโหมด
• ความยาวสายเคเบิล50 เมตร

ความสม่ำเสมอทางแสงที่เหนือกว่า:

• 8. บริการและการสนับสนุนเราให้การสนับสนุนที่ครอบคลุมซึ่งปรับให้เหมาะกับสถานการณ์การใช้งานระยะสูงสุด
• การรับประกัน: การรับประกันของผู้ผลิตเต็มรูปแบบพร้อมเอกสารประกอบทั้งหมดสำหรับการใช้งานแบบขยายสินค้าคงคลังและการจัดส่งแบบพิเศษ: MFP7E10-N050 มีจำหน่ายจากสต็อกพร้อมบรรจุภัณฑ์พิเศษสำหรับการป้องกันสายเคเบิลยาวระหว่างการขนส่ง
• การให้คำปรึกษาด้านการออกแบบทางเทคนิค: ผู้เชี่ยวชาญของเราให้คำปรึกษาก่อนการขายสำหรับการวางแผนการใช้งานระยะสูงสุด รวมถึงการวิเคราะห์งบประมาณการเชื่อมต่อ
• การสนับสนุนการติดตั้ง: การสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวันสำหรับความท้าทายในการติดตั้งที่เกี่ยวข้องกับการเดินสายเคเบิลยาวและการใช้งานระยะไกล

การจัดการการขนส่งด้วยการจัดการอย่างระมัดระวังสำหรับการส่งมอบสายเคเบิลความยาวมากทั่วโลก

• 9. คำถามที่พบบ่อย (FAQ)Q1: MFP7E10-N050 สามารถรองรับ 400G ที่ 50 เมตรได้อย่างแท้จริงหรือไม่
• A: ใช่ สายไฟเบอร์ 50 ม. นี้ได้รับการออกแบบและทดสอบมาโดยเฉพาะเพื่อรองรับ 400GbE และ NDR 400Gb/s InfiniBand ในระยะทาง 50 เมตรเต็มรูปแบบเมื่อใช้กับไฟเบอร์มัลติโหมด OM4 ที่สอดคล้องกับและตัวรับส่งสัญญาณ NVIDIA
• Q2: จะเกิดอะไรขึ้นหากฉันต้องการมากกว่า 50 เมตรเล็กน้อยA:
• สำหรับระยะทางที่เกิน 50 เมตร ควรพิจารณาโซลูชันอื่น เช่น สายเคเบิลออปติคัลแบบแอคทีฟ (AOC) หรือไฟเบอร์โหมดเดี่ยวพร้อมตัวรับส่งสัญญาณที่เหมาะสม ขีดจำกัด 50 เมตรขึ้นอยู่กับงบประมาณพลังงานออปติคัลของโซลูชันมัลติโหมดแบบพาสซีฟที่ความเร็ว 400GQ3: มีข้อกำหนดในการจัดการพิเศษสำหรับสายไฟเบอร์ 50 เมตรหรือไม่
• A: ใช่ สายระยะไกลนี้ต้องใช้การจัดการอย่างระมัดระวัง ใช้รีลสายเคเบิลสำหรับการใช้งาน หลีกเลี่ยงการบิดหรือหักงอ รักษารัศมีการโค้งงอขั้นต่ำ (30 มม.) และวางแผนเส้นทางอย่างพิถีพิถันเพื่อป้องกันจุดความเครียด ขอแนะนำให้ติดตั้งโดยผู้เชี่ยวชาญ

A:
หลังจากการติดตั้ง ให้ทำการทดสอบการสูญเสียการแทรกการเชื่อมต่อเพื่อตรวจสอบว่าช่องสัญญาณทั้งหมดเป็นไปตามข้อกำหนดของตัวรับส่งสัญญาณการวางแผนเส้นทางสายเคเบิล:A: MFP7E10-N050 แต่ละเส้นผ่านการทดสอบจากโรงงานอย่างครอบคลุม รวมถึงการวัดการสูญเสียการแทรกแบบ End-to-end สำหรับไฟเบอร์ที่ใช้งานอยู่ทั้ง 8 เส้น การตรวจสอบการสูญเสียการส่งคืน และการทดสอบความต่อเนื่องเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดด้านประสิทธิภาพที่เข้มงวดของ NVIDIA ก่อนการจัดส่ง

10. ข้อควรระวังและแนวทางการจัดการ
หลังจากการติดตั้ง ให้ทำการทดสอบการสูญเสียการแทรกการเชื่อมต่อเพื่อตรวจสอบว่าช่องสัญญาณทั้งหมดเป็นไปตามข้อกำหนดของตัวรับส่งสัญญาณ ยืนยันว่าระยะทางในการเชื่อมต่อของคุณไม่เกิน 50 เมตรเพื่อให้แน่ใจว่าการทำงานที่เชื่อถือได้ภายในงบประมาณพลังงานออปติคัล

แนะนำให้ติดตั้งโดยผู้เชี่ยวชาญ:
หลังจากการติดตั้ง ให้ทำการทดสอบการสูญเสียการแทรกการเชื่อมต่อเพื่อตรวจสอบว่าช่องสัญญาณทั้งหมดเป็นไปตามข้อกำหนดของตัวรับส่งสัญญาณการวางแผนเส้นทางสายเคเบิล: วางแผนเส้นทางสายเคเบิลทั้งหมดก่อนการติดตั้ง ใช้ถาดสายเคเบิล ตัวจัดการ และการบรรเทาความเครียดที่เหมาะสม หลีกเลี่ยงการเดินสายเคเบิลขนานกับสายไฟหากเป็นไปได้การจัดการรัศมีการโค้งงอ:

รักษารัศมีการโค้งงอขั้นต่ำ 30 มม. อย่างเคร่งครัดตลอดเส้นทางสายเคเบิลทั้งหมด โดยเฉพาะอย่างยิ่งที่มุมและจุดเข้า/ออก
หลังจากการติดตั้ง ให้ทำการทดสอบการสูญเสียการแทรกการเชื่อมต่อเพื่อตรวจสอบว่าช่องสัญญาณทั้งหมดเป็นไปตามข้อกำหนดของตัวรับส่งสัญญาณ เก็บฝาครอบกันฝุ่นไว้จนกว่าจะพร้อมติดตั้ง ทำความสะอาดตัวเชื่อมต่อสายเคเบิลและตัวรับส่งสัญญาณด้วยเครื่องมือที่ผ่านการรับรองก่อนการผสมพันธุ์ ซึ่งมีความสำคัญอย่างยิ่งสำหรับสายเคเบิลยาวที่ขอบเขตสัญญาณมีความสำคัญ

การทดสอบและการรับรอง:
หลังจากการติดตั้ง ให้ทำการทดสอบการสูญเสียการแทรกการเชื่อมต่อเพื่อตรวจสอบว่าช่องสัญญาณทั้งหมดเป็นไปตามข้อกำหนดของตัวรับส่งสัญญาณ11. บทนำบริษัท
