สายเคเบิลใยแก้วนำแสงแบบแยก NVIDIA MFP7E20-N015 15m MPO-12/APC ถึง 2x MPO-12/APC Multimode | 400G ถึง 2x200G Breakout

รุ่นผลิตภัณฑ์: MFP7E20-N015 | คำหลักหลัก:สายแยกไฟเบอร์, สาย MPO breakout, สาย 400G ถึง 200G, สาย fanout, การเชื่อมต่อศูนย์ข้อมูล

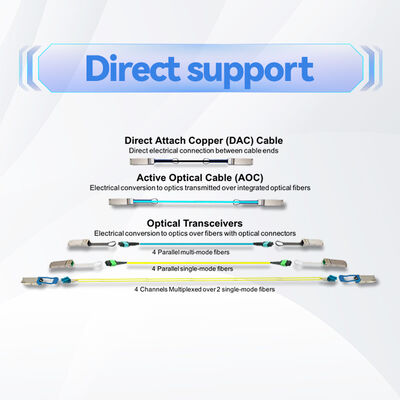

NVIDIA MFP7E20-N015 เป็นสายแยกไฟเบอร์แบบพาสซีฟขนาด 15 เมตรที่ออกแบบมาสำหรับการใช้งานศูนย์ข้อมูลที่มีความหนาแน่นสูง ซึ่งแตกต่างจากสายเคเบิลมาตรฐาน นี่คือสาย breakout หรือสาย fanout ที่มีการกำหนดค่าตัวแยก 1:2 มีขั้วต่อ MPO-12/APC หนึ่งตัวที่ปลายลำตัว (สำหรับเชื่อมต่อกับพอร์ต 400G ของสวิตช์) และขั้วต่อ MPO-12/APC สองตัวที่ปลายสาขา (สำหรับเชื่อมต่อกับเซิร์ฟเวอร์สองเครื่อง) ใช้ไฟเบอร์มัลติโหมด 50/125μm OM4 ในโทโพโลยี Type-B crossover ทำให้สามารถกระจายแบนด์วิธ 400G เดียวได้อย่างมีประสิทธิภาพเป็นสตรีม 200G สองสตรีม ทำให้เป็นโซลูชันการเชื่อมต่อศูนย์ข้อมูลในอุดมคติสำหรับการเชื่อมต่อสวิตช์ความเร็วสูงกับเซิร์ฟเวอร์หลายเครื่องการสนับสนุนด้านการออกแบบทางเทคนิค:การกำหนดค่า:เส้นทางการติดตั้ง:ความยาวสายเคเบิล:15 เมตร, ไฟเบอร์มัลติโหมด OM4 50/125μmการแมปความเร็ว:

• แจ็คเก็ตสายเคเบิล:แจ็คเก็ต LSZH-OFNR สี Aqua แบบกลมและยืดหยุ่น
• ประสิทธิภาพทางแสง:การสูญเสียการแทรกต่ำ (≤ 0.356 dB), การสูญเสียการส่งคืนสูง (≥ 35 dB)
• การสนับสนุนโปรโตคอล:InfiniBand NDR/HDR
• 400/200GbENVLink
• 3. เทคโนโลยีและการปฏิบัติตามมาตรฐานโซลูชัน breakout ขั้นสูงนี้ได้รับการออกแบบมาเพื่อให้เป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวดสำหรับประสิทธิภาพและความน่าเชื่อถือในสภาพแวดล้อมที่มีความต้องการสูง
• มาตรฐานไฟเบอร์: ไฟเบอร์มัลติโหมด OM4 (IEC 60793-2-10) สำหรับแบนด์วิธสูงและระยะทางที่ขยายออกไป มาตรฐานตัวเชื่อมต่อ: MPO ตาม IEC 61754-7 และ ANSI/TIA-604-5

Angled Physical Contact (APC) มีความสำคัญอย่างยิ่งต่อการรักษาการสูญเสียการส่งคืนแสงต่ำในการใช้งานตัวแยก

• เทคโนโลยีตัวแยก:ตัวแยกแสงแบบพาสซีฟภายในชุดสายเคเบิล ไม่ต้องใช้พลังงานภายนอก
• ความปลอดภัยและการปฏิบัติตาม:เป็นไปตาม Telcordia GR-1435, Laser Class 1 (IEC 60825) พร้อมการรับรอง CB, cTUVus, CE
• 4. หลักการทำงานและเส้นทางสัญญาณสาย MPO breakout นี้ทำงานบนหลักการแยกแสงแบบพาสซีฟ ปลายลำตัว (MPO-12 เดี่ยว) เชื่อมต่อกับตัวรับส่งสัญญาณ OSFP แบบสองพอร์ต 800Gb/s (ทำงานในโหมด 400G) หรือพอร์ต 400G เดียว ภายในชุดสายเคเบิล เลนแสงส่งสัญญาณ (Tx) สี่เลนจากพอร์ตสวิตช์จะถูกแบ่งแบบพาสซีฟ: เลน 1 และ 2 จะถูกกำหนดเส้นทางไปยังขั้วต่อสาขาแรกสำหรับเซิร์ฟเวอร์ A และเลน 3 และ 4 จะถูกกำหนดเส้นทางไปยังขั้วต่อสาขาที่สองสำหรับเซิร์ฟเวอร์ B เส้นทางรับสัญญาณ (Rx) ทำงานในทางกลับกัน สิ่งนี้สร้างการเชื่อมโยงแบบดูเพล็กซ์เต็มรูปแบบ 200Gb/s สองรายการ (แต่ละรายการใช้ไฟเบอร์ 2 เส้นสำหรับ Tx และ 2 เส้นสำหรับ Rx) จากพอร์ต 400Gb/s ดั้งเดิม การข้าม (Type-B) และการขัดเงา APC ภายในช่วยให้มั่นใจได้ถึงการจัดตำแหน่งเลนที่ถูกต้องและการลดทอนสัญญาณน้อยที่สุดในเส้นทางแยกทั้งสอง ซึ่งเป็นข้อกำหนดหลักสำหรับสาย 400G ถึง 200G ที่เชื่อถือได้

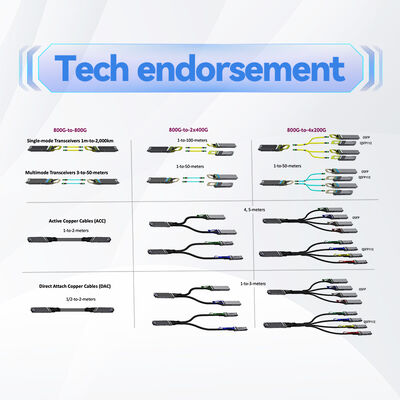

• การแสดงภาพการกำหนดค่า:สวิตช์ (พอร์ต 400G) ←[1x MPO-12]───(การแยกสายเคเบิล)───→[2x MPO-12]→ เซิร์ฟเวอร์ A (200G)
•                                                          └→[2x MPO-12]→ เซิร์ฟเวอร์ B (200G)5. สถานการณ์การใช้งาน

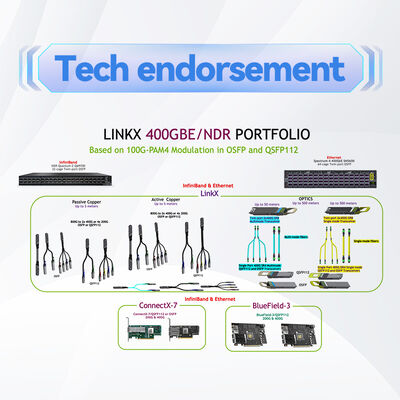

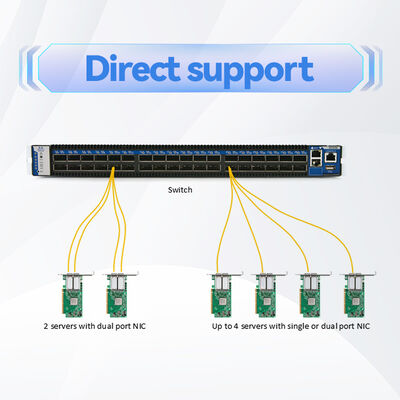

เชื่อมต่อพอร์ตสวิตช์ 400G เดียวกับเซิร์ฟเวอร์สองเครื่องที่ติดตั้งอะแดปเตอร์ ConnectX-7 200G หรือ BlueField-3 ซึ่งเพิ่มความหนาแน่นของการเชื่อมต่อเป็นสองเท่าคลัสเตอร์ AI/ML ที่ปรับต้นทุนให้เหมาะสม:การกระจายการเชื่อมต่อในคลัสเตอร์เซิร์ฟเวอร์ GPU ที่โหนดแต่ละโหนดต้องการแบนด์วิธ 200G แต่จำนวนพอร์ตสวิตช์มีจำกัดการเชื่อมต่อเซิร์ฟเวอร์จัดเก็บข้อมูล:

• หมายเหตุ:โดยทั่วไปจะใช้สาย MFP7E20 สองเส้นกับตัวรับส่งสัญญาณ OSFP แบบสองพอร์ต NVIDIA หนึ่งตัว (เช่น MMA4Z00-NS) เพื่อใช้พอร์ต MPO สองพอร์ตอย่างเต็มที่ ทำให้สามารถเชื่อมต่อกับเซิร์ฟเวอร์ได้สูงสุดสี่เครื่องจากตัวรับส่งสัญญาณแบบสองพอร์ตเดียว
• 6. ข้อมูลจำเพาะทางเทคนิคข้อมูลจำเพาะทางเทคนิค MFP7E20-N015
• หมายเลขชิ้นส่วนสำหรับการสั่งซื้อMFP7E20-N015
• คำอธิบายMPO-12/APC ถึง 2x MPO-12/APC, สายแยกมัลติโหมด
• ความยาวสายเคเบิล15 เมตรประเภทไฟเบอร์ / เกรด50/125 μm, OM4

การรับประกัน:

• ความพร้อมใช้งาน:MFP7E20-N015 มีอยู่ในสินค้าคงคลังจำนวนมากของเราสำหรับการจัดส่งทันทีเพื่อรองรับการปรับใช้อย่างรวดเร็วการสนับสนุนด้านการออกแบบทางเทคนิค:วิศวกรของเราให้ความช่วยเหลือในการวางแผนการปรับใช้ รวมถึงการตรวจสอบความเข้ากันได้ของสวิตช์และการ์ดอินเทอร์เฟซเครือข่ายสำหรับการกำหนดค่า breakout
• การสนับสนุนตลอด 24 ชั่วโมงทุกวัน:บริการลูกค้าและการช่วยเหลือด้านเทคนิคตลอด 24 ชั่วโมงสำหรับการติดตั้งและการแก้ไขปัญหา
• ห่วงโซ่อุปทานทั่วโลก:เครือข่ายโลจิสติกส์ที่เชื่อถือได้ทำให้มั่นใจได้ถึงการส่งมอบสายเคเบิลพิเศษทั่วโลกในเวลาที่เหมาะสม
• 9. คำถามที่พบบ่อย (FAQ)Q1: รุ่นสวิตช์และอะแดปเตอร์ใดบ้างที่ MFP7E20-N015 เข้ากันได้

ได้รับการออกแบบมาสำหรับสวิตช์ NVIDIA ที่มีพอร์ต OSFP DR8 (400G/NDR) และเซิร์ฟเวอร์ที่ติดตั้งอะแดปเตอร์ ConnectX-7 หรือ BlueField-3 โดยใช้ตัวรับส่งสัญญาณ OSFP หรือ QSFP112 200G ควรตรวจสอบความเข้ากันได้กับรุ่นสวิตช์และการ์ด nic เฉพาะ

• Q2: ฉันสามารถบรรลุความเร็ว 400G ที่ฝั่งเซิร์ฟเวอร์ด้วยสายเคเบิลนี้ได้หรือไม่A:
• ไม่ นี่คือสาย breakout สาขาเซิร์ฟเวอร์แต่ละแห่งให้สูงสุด 200Gb/s หากต้องการ 400G ไปยังเซิร์ฟเวอร์เดียว ให้ใช้สาย MFP7E10 มาตรฐาน (ไม่ใช่ตัวแยก) สาย fanout นี้มีไว้สำหรับการแชร์พอร์ต 400G ระหว่างปลายทาง 200G สองรายการQ3: ตัวแยกทำให้เกิดการลดทอนสัญญาณหรือความหน่วงหรือไม่
• A:ตัวแยกแสงแบบพาสซีฟทำให้เกิดการสูญเสียการแทรกขั้นต่ำและเป็นมาตรฐาน (คำนึงถึงในข้อมูลจำเพาะ) ไม่ได้เพิ่มความหน่วงทางอิเล็กทรอนิกส์ ประสิทธิภาพโดยรวมของการเชื่อมโยงยังคงอยู่ในงบประมาณสำหรับการทำงาน 200G ที่เชื่อถือได้ในระยะทางที่ระบุQ4: ฉันจะระบุสาขาที่ถูกต้องสำหรับเซิร์ฟเวอร์แต่ละเครื่องได้อย่างไรA:
• ขั้วต่อสาขาสองตัวมีป้ายกำกับว่า "1" และ "2" เพื่อความสอดคล้องกัน ขอแนะนำให้จัดทำเอกสารว่าเซิร์ฟเวอร์ใดเชื่อมต่อกับสาขาที่มีป้ายกำกับใด การแมปของเลนแสงจะถูกแก้ไขภายในสายเคเบิลQ5: ฉันสามารถใช้สิ่งนี้กับพอร์ต QSFP-DD ได้หรือไม่

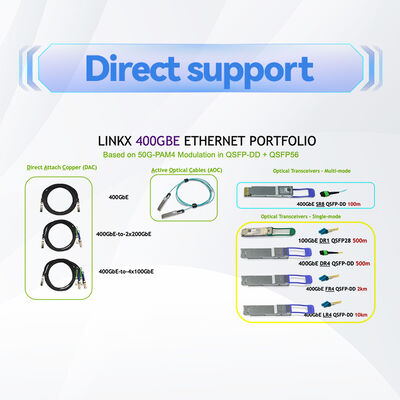

• A:สายเคเบิลนี้ใช้ขั้วต่อ MPO-12/APC เข้ากันได้กับพอร์ต QSFP-DD เฉพาะเมื่อมีอะแดปเตอร์ OSFP-to-QSFP-DD ที่เหมาะสมหรือตัวรับส่งสัญญาณที่มีอินเทอร์เฟซ MPO-12/APC ไม่สามารถเชื่อมต่อทางกายภาพโดยตรงได้

การวางแผนการกำหนดค่า:

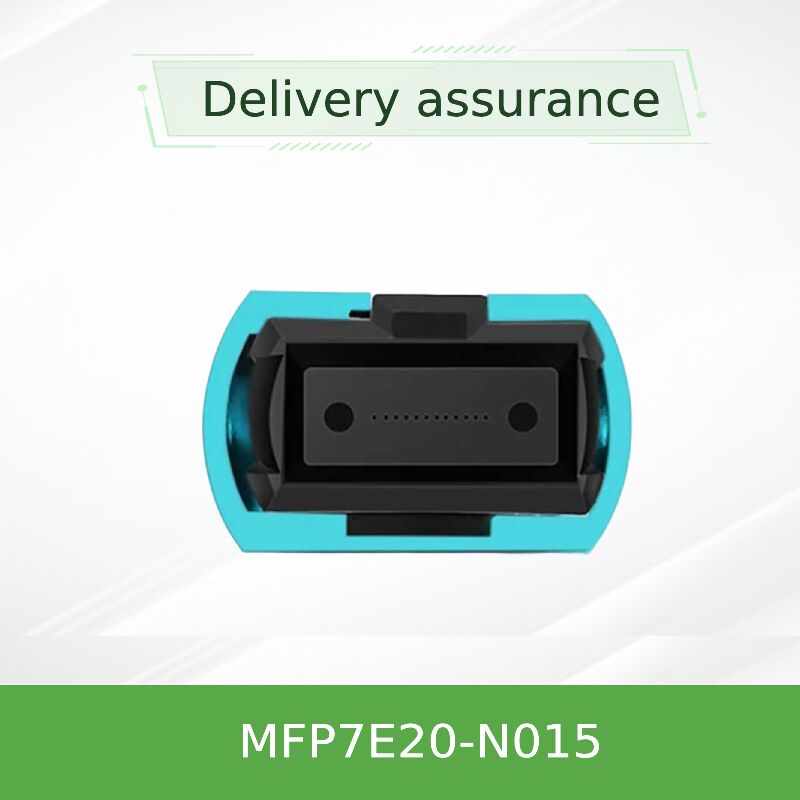

ความเข้ากันได้ของตัวเชื่อมต่อ:ตัวรับส่งสัญญาณที่เชื่อมต่อทั้งหมดต้องเป็นชนิด MPO-12/APC (เปลือกสีเขียว) ห้ามผสมกับอินเทอร์เฟซ MPO-12/UPC (เปลือกสีน้ำเงิน)รัศมีการโค้งงอและการบรรเทาความเครียด:

รักษารัศมีการโค้งงอขั้นต่ำ 30 มม. ใช้การบรรเทาความเครียดที่เหมาะสม โดยเฉพาะอย่างยิ่งที่จุดแยกและบู๊ตตัวเชื่อมต่อ เพื่อหลีกเลี่ยงความเครียดบนไฟเบอร์
ทำความสะอาดขั้วต่อ MPO ทั้งสามตัว (หนึ่งลำตัว สองสาขา) และพอร์ตตัวรับส่งสัญญาณที่เกี่ยวข้องด้วยน้ำยาทำความสะอาดแสงที่ผ่านการรับรองก่อนการผสมพันธุ์เส้นทางการติดตั้ง:วางแผนเส้นทางการเดินสายอย่างระมัดระวังสำหรับสายเคเบิล 15 เมตรและสองสาขาเพื่อหลีกเลี่ยงการพันกันและรับประกันการจัดการสายเคเบิลที่สะอาดในแร็ค
