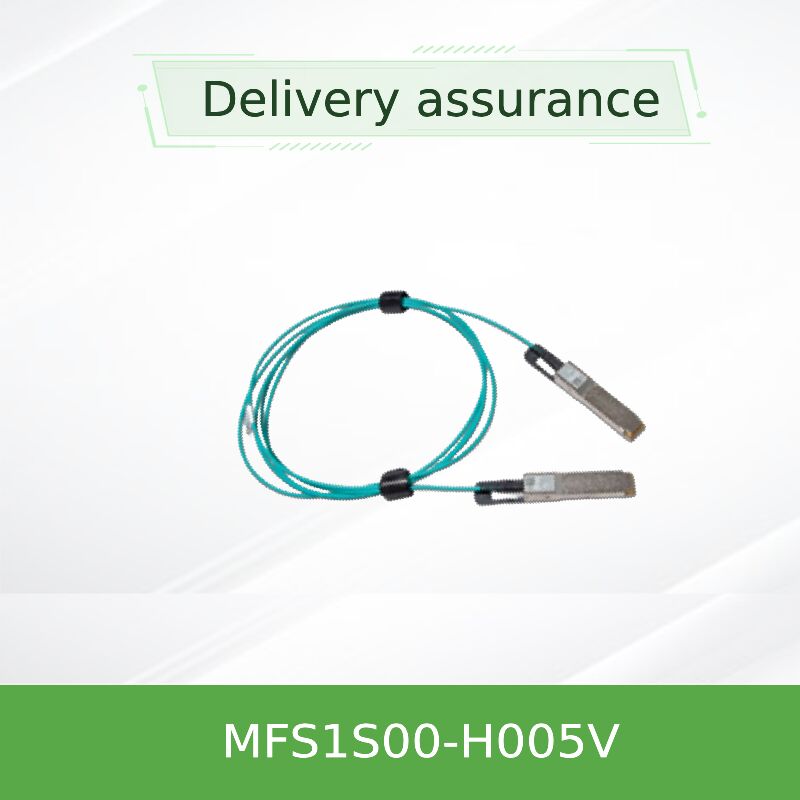

NVIDIA MFS1S00-H005V สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ QSFP56 5 เมตร 200Gb/s สำหรับ InfiniBand HDR & 200GbE | AOC ความเร็วสูง
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFS1S00-H005V |
| เอกสาร: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 5 เมตร |
| แบบอย่าง: | MFS1S00-H005V | ชื่อ: | สายเคเบิล Mellanox AOC MFS1S00-H005V สายเคเบิลออปติคัลที่ใช้งานสูงถึง 200Gb/s IB HDR QSFP56 5 ม. |
| คำสำคัญ: | สายเคเบิล Mellanox AOC | ||
| เน้น: | NVIDIA สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ QSFP56 5 เมตร,200Gb/s InfiniBand HDR AOC,สายเคเบิลใยแก้วนำแสง Mellanox ความเร็วสูง |
||
รายละเอียดสินค้า
รุ่นสินค้า:MFS1S00-H005V |คำสำคัญ:สายเคเบิลออปติคอลที่ใช้งานอยู่, AOC, สายเคเบิล QSFP56, 200Gb/s InfiniBand, สายเคเบิล 200GbE
- ประสิทธิภาพความเร็วสูง 200Gb/s:มอบแบนด์วิดธ์เต็ม 200Gb/s โดยใช้การปรับ 4x50G PAM4 ซึ่งรองรับทั้ง InfiniBand HDR และ 200 Gigabit Ethernet
- ขยายระยะการเข้าถึง 5 เมตรด้วย Active Optics:ให้การเชื่อมต่อที่เชื่อถือได้และระยะไกลกว่าโซลูชันทองแดงแบบพาสซีฟ เหมาะสำหรับการเชื่อมต่อภายในแร็คและระหว่างแร็ค
- ประหยัดพลังงานและเสียบปลั๊กได้:การใช้พลังงานโดยทั่วไปเพียง 5.0W ต่อปลาย โดยมีอินเทอร์เฟซ SFF-8665 QSFP56 มาตรฐานเพื่อการแทรกและถอดแบบเรียลไทม์ที่ง่ายดาย
- ความสมบูรณ์ของสัญญาณขั้นสูง:การปรับเวลาเลนแบบรวม แอมพลิจูดเอาท์พุตที่ตั้งโปรแกรมได้ และการเน้นล่วงหน้าช่วยให้มั่นใจได้ถึงคุณภาพสัญญาณที่เหมาะสมที่สุดและประสิทธิภาพการเชื่อมต่อที่แข็งแกร่ง
- การวินิจฉัยทางดิจิทัลที่ครอบคลุม:DDM (Digital Diagnostic Monitoring) ในตัวให้การตรวจสอบอุณหภูมิ แรงดันไฟฟ้า พลังงานแสง และกระแสไบแอสแบบเรียลไทม์สำหรับแต่ละเลน
NVIDIA MFS1S00-H005V เป็นรุ่นพรีเมี่ยม 5 เมตรสายเคเบิลออปติคอลที่ใช้งานอยู่ (AOC)ออกแบบมาสำหรับการเชื่อมต่อระหว่างศูนย์ข้อมูลประสิทธิภาพสูง สายเคเบิลนี้รวมอินเทอร์เฟซทางไฟฟ้า QSFP56 ที่ปลายทั้งสองข้างเข้ากับตัวรับส่งสัญญาณแบบออปติคอลที่ใช้ VCSEL แบบฝัง ทำให้ไม่จำเป็นต้องใช้ออปติกแบบเสียบแยกได้ ได้รับการออกแบบมาเพื่อรองรับอัตราข้อมูล 200Gb/s โดยใช้โปรโตคอล InfiniBand HDR (อัตราข้อมูลสูง) และโปรโตคอล 200 Gigabit Ethernet โซลูชันนี้มีประโยชน์อย่างยิ่งสำหรับการเชื่อมต่อสวิตช์เช่น NVIDIA SN3700 และ SN4600 หรือสำหรับการลิงก์เซิร์ฟเวอร์ที่ติดตั้งอุปกรณ์ที่ทันสมัยการ์ดเชื่อมต่อเครือข่าย (การ์ด NIC)ในระยะทางที่สายแพสซีฟขาด
- อัตราข้อมูล: 200Gb/s (4x 53.125 Gbd PAM4 เลน)
- โปรโตคอล: InfiniBand HDR, 200 Gigabit Ethernet
- การมอดูเลต: การมอดูเลตแอมพลิจูดพัลส์ 4 ระดับ (PAM4)
- ความยาว: 5 เมตร
- อินเทอร์เฟซ: QSFP56 (รองรับ SFF-8665)
- กำลังไฟ: 3.3V, ~5.0W โดยทั่วไปต่อปลาย
- อุณหภูมิในการทำงาน: 0°C ถึง 70°C
- การกำหนดเวลาต่อเลน (Tx & Rx)
- การตรวจสอบการวินิจฉัยแบบดิจิตอล (DDM)
- แอมพลิจูด Rx ที่ตั้งโปรแกรมได้/การเน้นล่วงหน้า
- เลือกอัตรา (HDR/EDR)
- การออกแบบที่เสียบปลั๊กได้
AOC นี้สร้างขึ้นบนรากฐานของเทคโนโลยีมาตรฐานอุตสาหกรรมเพื่อให้มั่นใจถึงความสามารถในการทำงานร่วมกัน ความน่าเชื่อถือ และประสิทธิภาพสูง
- เครื่องยนต์ออปติคอล:เครื่องรับส่งสัญญาณมัลติโหมดที่ใช้ VCSEL (Vertical Cavity Surface Emitting Laser)
- อินเตอร์เฟซไฟฟ้า:สอดคล้องกับ QSFP56 MSA (SFF-8665) และอินเทอร์เฟซการจัดการ (SFF-8636) โดยสมบูรณ์
- การเข้ารหัสข้อมูล:การปรับ PAM4 เพื่อประสิทธิภาพสเปกตรัมสูง รองรับอัตราข้อมูลสูงสุด 53.125 Gbd ต่อเลน
- การจัดการและการวินิจฉัย:อินเทอร์เฟซ I2C ที่รองรับ SFF-8636 ที่ครอบคลุมสำหรับ DDM การควบคุม และการตรวจสอบสถานะ
- การปฏิบัติตาม:ปฏิบัติตามข้อกำหนด HDR ของ InfiniBand Trade Association (IBTA), RoHS และได้รับการรับรองด้านความปลอดภัย/EMC ที่สำคัญ (CE, FCC, CB)
MFS1S00-H005V ทำงานเป็นระบบแปลงแสงและไฟฟ้าแบบครบวงจร ทางด้านไฟฟ้าคือระบบโฮสต์ (สวิตช์หรือการ์ดเครือข่าย) ส่งสัญญาณไฟฟ้าความเร็วสูงสี่เลนไปยังขั้วต่อ QSFP56 ของ AOC ภายในโมดูลของสายเคเบิล สัญญาณเหล่านี้จะถูกปรับสภาพ (ตั้งเวลาใหม่ ปรับให้เท่ากัน) จากนั้นขับเคลื่อนเลเซอร์ VCSEL สี่ตัว เพื่อแปลงเป็นสัญญาณแสง สัญญาณแสงเหล่านี้เดินทางผ่านไฟเบอร์มัลติโหมดที่ฝังไว้สี่เส้นในระยะทาง 5 เมตร ที่ส่วนรับสัญญาณ โมดูลในตัวอีกโมดูลหนึ่งที่มีเครื่องตรวจจับแสงจะแปลงสัญญาณแสงกลับเป็นสัญญาณไฟฟ้า ซึ่งได้รับการปรับสภาพและกำหนดเวลาอีกครั้งก่อนที่จะนำเสนอต่อโฮสต์ที่รับ การออกแบบแบบแอคทีฟแบบออลอินวันนี้จัดการกับความท้าทายด้านความสมบูรณ์ของสัญญาณภายใน ทำให้เป็น "ปลั๊กแอนด์เพลย์" ที่แข็งแกร่งและเรียบง่ายเอโอซีโซลูชันเมื่อเปรียบเทียบกับชุดสายเคเบิลแบบพาสซีฟที่ต้องอาศัยตัวรับส่งสัญญาณโฮสต์ทั้งหมด
- คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC):การเชื่อมต่อระหว่างกันที่มีเวลาแฝงต่ำสำหรับแฟบริค InfiniBand HDR ที่เชื่อมต่อโหนดประมวลผลและโหนดจัดเก็บข้อมูล
- โครงสร้างพื้นฐาน AI/ML:ลิงก์แบนด์วิธสูงระหว่างเซิร์ฟเวอร์ GPU และสวิตช์ลีฟ/สไปน์ในคลัสเตอร์การฝึกอบรมแมชชีนเลิร์นนิง
- การเชื่อมต่อสวิตช์ศูนย์ข้อมูล:การเชื่อมต่อ NVIDIA SN3700, SN4600 หรือสวิตช์อื่นๆ ที่เข้ากันได้ที่ 200GbE
- การเชื่อมต่อเซิร์ฟเวอร์เพื่อสลับ:เหมาะสำหรับการเชื่อมต่อเซิร์ฟเวอร์ด้วยความเร็วสูงการ์ดเชื่อมต่อเครือข่าย(เช่น ConnectX-6 หรือ ConnectX-7 ในโหมด 200G) ไปยังสวิตช์ระดับบนสุด
- การปรับใช้การเข้าถึงแบบขยาย:การเปลี่ยน DAC ทองแดงแบบพาสซีฟในสถานการณ์ที่ต้องการระยะห่างเกิน 3-4 เมตรด้วยความสมบูรณ์ของสัญญาณที่เหนือกว่า
| ข้อมูลจำเพาะทางเทคนิค MFS1S00-H005V | |
|---|---|
| การสั่งซื้อหมายเลขชิ้นส่วน | MFS1S00-H005V |
| คำอธิบาย | QSFP56 200Gb/s สายเคเบิลออปติคอลที่ใช้งานอยู่ (AOC) |
| ความยาวสายเคเบิล | 5 เมตร |
| อัตราข้อมูล / โปรโตคอล | 200Gb/s (InfiniBand HDR, 200GbE) |
| การปรับ / อัตราเลน | PAM4, 53.125 Gbd ต่อเลน |
| คอนเนคเตอร์ (ปลายทั้งสองข้าง) | สอดคล้องกับ QSFP56, SFF-8665 |
| การเข้าถึงสูงสุด | สูงถึง 100 ม. (MMF) และ 5 ม. สำหรับรุ่นนี้ |
| พาวเวอร์ซัพพลาย | 3.3V |
| การใช้พลังงานโดยทั่วไป | 5.0 W (ต่อปลาย พร้อมการตั้งเวลา) |
| อุณหภูมิกรณีปฏิบัติการ | 0°ซ ถึง +70°ซ |
| อินเตอร์เฟซการจัดการ | SFF-8636 (I2C) พร้อม DDM |
| การปฏิบัติตาม | IBTA HDR, SFF-8665/8636, RoHS, CE, FCC |
ความยาวอื่นๆ ที่มี: 3 ม. (H003V), 10 ม. (H010V), 15 ม. (H015V), 20 ม. (H020V), 30 ม. (H030V), 50 ม. (H050V), 100 ม. (H100V)
- การเข้าถึงที่เหนือกว่าเทียบกับ DAC แบบพาสซีฟ:นี้สายออปติคอลที่ใช้งานอยู่เข้าถึงระยะไกลได้อย่างน่าเชื่อถือตั้งแต่ 5 เมตรขึ้นไป ด้วยความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม โดยที่สายเคเบิลเชื่อมต่อโดยตรง (DAC) ทองแดงแบบพาสซีฟมักจะเผชิญกับข้อจำกัดด้านประสิทธิภาพที่สำคัญ
- โซลูชั่นครบวงจรเพื่อความเรียบง่าย:รวมตัวรับส่งสัญญาณและสายเคเบิลเป็นหน่วยเดียว ลดจุดเสียหาย ลดความซับซ้อนในการจัดซื้อ และขจัดข้อกังวลด้านความเข้ากันได้ระหว่างสายใยแก้วนำแสงและสายไฟเบอร์ที่แยกจากกัน
- ประสิทธิภาพด้านพลังงานและความร้อน:ที่ประมาณ 5W ต่อด้าน นำเสนอโซลูชันที่คำนึงถึงพลังงานสำหรับการเชื่อมต่อความเร็วสูง ซึ่งช่วยจัดการงบประมาณด้านพลังงานของศูนย์ข้อมูล
- การวินิจฉัยที่แข็งแกร่ง:ความสามารถ DDM ที่ครอบคลุมมอบเครื่องมือตรวจสอบและแก้ไขปัญหาเชิงรุกที่ไม่มีในสายเคเบิลพาสซีฟพื้นฐาน เพิ่มความน่าเชื่อถือของเครือข่าย และลดการบำรุงรักษาสำหรับโครงสร้างพื้นฐานที่ใช้มูลค่าสูงการ์ดเครือข่าย.
เราให้บริการเต็มรูปแบบเพื่อรองรับการใช้งานการเชื่อมต่อระหว่างกันความเร็วสูงของคุณ
- การรับประกัน:ได้รับการสนับสนุนจากการรับประกันผลิตภัณฑ์มาตรฐานของ NVIDIA เพื่อการประกันคุณภาพ
- สินค้าคงคลังและการจัดส่ง:MFS1S00-H005V มีจำหน่ายจากสินค้าคงคลังมูลค่าหลายล้านดอลลาร์ของเรา เพื่อการดำเนินการตามคำสั่งซื้อและการจัดส่งที่รวดเร็ว
- การให้คำปรึกษาด้านเทคนิค:ทีมผู้เชี่ยวชาญของเราให้คำแนะนำเกี่ยวกับความเข้ากันได้ของระบบ แนวปฏิบัติที่ดีที่สุดในการปรับใช้ และการบูรณาการกับสวิตช์และการ์ดนิค.
- การสนับสนุนหลังการขาย:ฝ่ายบริการลูกค้าและการสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวันเพื่อช่วยเหลือในการติดตั้งหรือข้อสงสัยในการปฏิบัติงาน
- โลจิสติกส์ระดับโลก:เรารับประกันการจัดส่งที่แม่นยำและทันเวลาให้กับลูกค้าทั่วโลก โดยใช้ประโยชน์จากความเชี่ยวชาญด้านโลจิสติกส์ที่มีมานานกว่าทศวรรษ
คำถามที่ 1: AOC นี้และ DAC แบบพาสซีฟหรือสายไฟเบอร์ที่มีตัวรับส่งสัญญาณแยกกันแตกต่างกันอย่างไร
ตอบ:หนึ่งเอโอซีเช่นเดียวกับ MFS1S00-H005V มีตัวรับส่งสัญญาณแบบออปติคัลติดตั้งถาวรไว้ที่ปลายสายเคเบิล ทำให้เกิดยูนิตปลั๊กแอนด์เพลย์เพียงตัวเดียว DAC แบบพาสซีฟนั้นเป็นทองแดงล้วนๆ โดยมีขอบเขตการเข้าถึงที่จำกัด สายเคเบิลไฟเบอร์ที่มีตัวรับส่งสัญญาณแยกกัน คุณต้องซื้อและจัดการส่วนประกอบสามชิ้นที่แยกจากกัน (ตัวรับส่งสัญญาณสองตัว + สายเคเบิลหนึ่งเส้น) AOC ทำให้การปรับใช้ง่ายขึ้นและรับประกันประสิทธิภาพ
คำถามที่ 2: สายเคเบิลนี้เข้ากันได้กับพอร์ต 100 Gigabit Ethernet (100GbE) หรือไม่
ตอบ:ออกแบบมาเพื่อความเร็ว 200Gb/s เป็นหลัก อย่างไรก็ตาม การใช้คุณสมบัติการเลือกอัตราผ่านอินเทอร์เฟซการจัดการ อาจมีการกำหนดค่าสำหรับการทำงานที่มีความเร็วต่ำกว่าซึ่งเข้ากันได้กับระบบ 100GbE บางระบบ (โดยใช้การเข้ารหัส NRZ) ความเข้ากันได้ต้องได้รับการตรวจสอบด้วยสวิตช์เฉพาะหรือการ์ดเชื่อมต่อเครือข่าย.
คำถามที่ 3: ฉันสามารถอ่านข้อมูลการวินิจฉัยประเภทใดจากสายเคเบิลนี้ได้
ตอบ:ผ่านอินเทอร์เฟซ I2C (SFF-8636) คุณสามารถตรวจสอบพารามิเตอร์แบบเรียลไทม์ ได้แก่ อุณหภูมิ แรงดันไฟฟ้า กระแสไบแอส TX กำลังเอาต์พุต TX และกำลังอินพุต RX สำหรับทั้งสี่เลน นอกจากนี้ยังใช้เกณฑ์การเตือนและการเตือนด้วย
คำถามที่ 4: รัศมีการโค้งงอขั้นต่ำสำหรับสายเคเบิลคือเท่าใด
ตอบ:รัศมีการโค้งงอขั้นต่ำตลอดสายคือ 30 มม. (ประมาณ 1.2 นิ้ว) การดัดให้แน่นยิ่งขึ้นอาจทำให้เส้นใยภายในเสียหายและลดประสิทธิภาพได้
คำถามที่ 5: ตัว "V" ในหมายเลขชิ้นส่วน (H005V) มีความหมายอะไรเป็นพิเศษหรือไม่
ตอบ:โดยทั่วไป "V" ในหมายเลขชิ้นส่วนจะบ่งบอกถึงการรองรับ VPI (Virtual Protocol Interconnect) ซึ่งหมายความว่าสายเคเบิลสามารถรองรับทั้งโปรโตคอล InfiniBand และ Ethernet ซึ่งสอดคล้องกับความสามารถ 200Gb/s HDR และ 200GbE
- การป้องกัน ESD:แม้ว่าชุดสายเคเบิลจะแข็งแกร่ง แต่ให้ปฏิบัติตามข้อควรระวัง ESD มาตรฐาน (สายรัดข้อมือ สถานีงานที่มีการต่อสายดิน) เสมอ เมื่อจัดการและติดตั้งสายเคเบิลเข้ากับสวิตช์หรือนิคการ์ดกรง
- ปลั๊กร้อน:สายเคเบิลได้รับการออกแบบมาให้เสียบปลั๊กได้ทันที อย่างไรก็ตาม โปรดศึกษาเอกสารประกอบของระบบของคุณเสมอสำหรับแนวทาง Hot-Plug เฉพาะเพื่อหลีกเลี่ยงปัญหาที่ไม่คาดคิด
- การจัดการทางกายภาพ:หลีกเลี่ยงการโค้งงออย่างแหลมคม การหักงอ การกระแทก หรือการดึงสายเคเบิลมากเกินไป อย่าหนีบสายเคเบิลไว้ใกล้ขั้วต่อ ใช้แถบดึงในการใส่/ถอด ไม่ใช่ตัวสายเคเบิล
- ข้อจำกัดด้านสิ่งแวดล้อม:ทำงานภายในช่วงอุณหภูมิที่กำหนด (0°C ถึง 70°C) และความชื้น (5% ถึง 85% ไม่มีการควบแน่น) อย่าให้โดนของเหลว
- การทำความสะอาด:รักษาขั้วต่อไฟฟ้า QSFP56 ให้สะอาดและปราศจากเศษซาก ใช้ลมอัดหากจำเป็น อย่าใช้ของเหลวหรือสารกัดกร่อนกับขั้วต่อ
