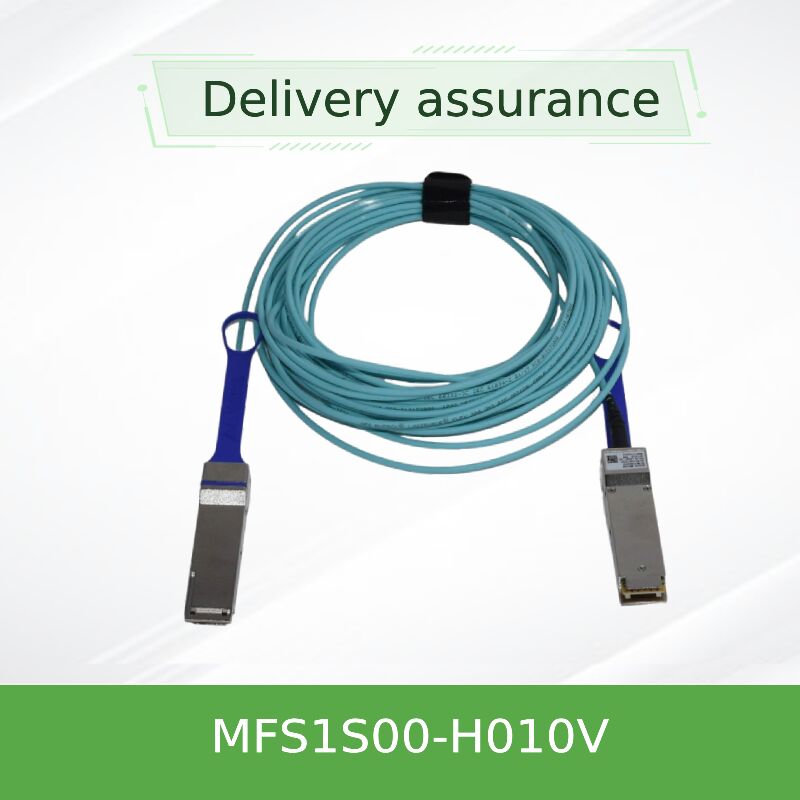

Mellanox MFS1S00-H010V 10m QSFP56 Active Optical Cable 200Gb/s InfiniBand HDR และเอเธิร์น AOC ที่ติดต่อได้ร้อนด้วย DDM

รุ่นสินค้า:MFS1S00-H010Vคําสําคัญหลัก:สายไฟฟ้าออฟติกแอคทีฟ AOC 200Gb/s สายไฟฟ้า QSFP56 InfiniBand HDR อินเตอร์คอนเนคต์ออฟติก 10m

NVIDIA MFS1S00-H010V เป็น 10 เมตรสายไฟฟ้าออฟติกแอคทีฟ (AOC)ออกแบบมาเพื่อการใช้งานที่ต้องการความกว้างแบนด์บิดสูง มีตัวเชื่อม QSFP56 ในทั้งสองปลาย พร้อมเครื่องยนต์ออปติกที่ใช้ระบบ VCSELให้การเชื่อมต่อ 200Gb / s สําหรับโปรโตคอล InfiniBand HDR และ 200 Gigabit Ethernetนี่การเชื่อมต่อทางออนไลน์ 10mออกแบบมาเพื่อเชื่อมต่อสะพานระหว่างสวิตช์ หรือระหว่างสวิตช์และเซอร์เวอร์ที่ติดตั้งเครื่องเชื่อมต่อการ์ดอินเตอร์เฟซเครือข่ายในกรณีที่ระยะห่างและความสมบูรณ์แบบของสัญญาณมีความสําคัญ

การทํางานของสายไฟฟ้านี้ มีรากฐานมาจากเทคโนโลยีที่ก้าวหน้าหลายอย่าง

• การส่งแสง:ใช้ตัวส่ง VCSEL (Vertical Cavity Surface Emitting Laser) สี่ตัว และเครื่องตรวจแสงที่เกี่ยวข้องที่ทํางานผ่านไฟเบอร์ OM4 มัลติโมด
• สัญญาณความเร็วสูง:ใช้ PAM4 (การปรับปรุงระดับความยาว Pulse Amplitude Modulation) การรหัสที่ 53.125 GBaud ต่อเลน เพื่อบรรลุความกว้างแบนด์ 200Gb / s
• การประมวลผลสัญญาณบูรณาการวงจรการกําหนดเวลาใหม่และการฟื้นฟูข้อมูลนาฬิกา (CDR) บนเส้นทางส่งและรับ ทั้งหมดสะอาดและฟื้นฟูสัญญาณความเร็วสูง
• การจัดการแบบมาตรฐาน:ความสอดคล้องอย่างสมบูรณ์แบบกับ SFF-8636 การบริหารงานนิติบุตร ผ่านอินเตอร์เฟซ I2C สําหรับการควบคุม สถานะ และการวินิจฉัยอย่างกว้างขวาง
• กรอบการปฏิบัติตาม:ออกแบบมาตามมาตรฐาน HDR ของ InfiniBand Trade Association (IBTA) และมีการรับรองระดับโลกสําคัญ (CE, FCC, RoHS)

สายเคเบิลทํางานเป็นสายเชื่อมไฟฟ้าแบบสองทิศที่อยู่ลําพังการ์ดเครือข่ายหรือสวิทช์เข้าสู่โมดูล QSFP56 ภายในสัญญาณไฟฟ้าถูกปรับปรุง (ปรับสมการ, ลงเวลาใหม่) และใช้ในการขับเคลื่อนเลเซอร์ VCSEL ความเร็วสูงสี่ตัว, เปลี่ยนแปลงข้อมูลเป็นผลักดันทางออทคิตร.อัมพวาสเหล่านี้เดินทางผ่านเส้นใยหลายแบบภายใน 4 ช่อง ผ่านช่วง 10 เมตรในปลายอีกด้านหนึ่ง โฟโตไดโอด์ที่บูรณาการแปลงแสงกลับเป็นสัญญาณไฟฟ้าและสมดุลโดยวงจรรับก่อนจะออกไปยังอุปกรณ์ที่เชื่อมกระบวนการการฟื้นฟูที่ทํางานนี้เป็นกุญแจในการรักษาความสมบูรณ์ของสัญญาณในระยะทางที่ยาวAOC 200Gb/sสถาปัตยกรรม

• สายเชื่อมต่อระหว่างสวิตช์ (ISL):การเชื่อมต่อสวิทช์ใบและกระดูกสันหลัง (เช่น NVIDIA SN3000/SN4000 ซีรีส์) ที่ 200GbE ภายในและข้ามเรค
• การเชื่อมต่อผ้า HPC และ AI:สร้างความเชื่อมโยงภายใน InfiniBand HDR fabric สําหรับคอมพิวเตอร์ที่มีประสิทธิภาพสูงและคลาสเตอร์ปัญญาประดิษฐ์
• การเชื่อมต่อเซอร์เวอร์ขยาย:การเชื่อมต่อเซอร์เวอร์ที่มีความสามารถ 200Gการ์ด NIC(ตัวอย่างเช่น ConnectX-6/7) ไปยังสวิทช์บนเรคที่อยู่ห่างหลายเมตร
• ขยายศูนย์ข้อมูลเหมาะสําหรับการเชื่อมต่อที่เกินความกว้างจริงของสายทองแดงแบบเปียก (โดยทั่วไป > 3-5m) แต่ไม่ต้องการแสงยาว
• การรวมความหนาแน่นสูง:การใช้งานในกรณีที่การจัดการสายไฟฟ้าและการไหลของอากาศเป็นปัญหา เนื่องจาก AOCs โดยทั่วไปมีความยืดหยุ่นและมีรัศมีโค้งที่เล็กกว่าตัวแทนทองแดงที่ปนเปื้อน

มีให้บริการในชุด: ยังมีให้บริการในความยาว 3m, 5m, 15m, 20m, 30m, 50m และ 100m.

• ความกว้างและความสมบูรณ์แบบในแพคเกจเดียว:แก้ปัญหาการเชื่อมต่อ 10 เมตรทั่วไป ที่ DAC ที่ไม่ทํางาน และตัวรับสัญญาณแยกกันด้วยไฟเบอร์เพิ่มความซับซ้อนและจุดความล้มเหลว
• ผลประกอบการและความสอดคล้องที่คาดเดาได้:ในฐานะเป็นคําตอบที่บูรณาการอย่างสมบูรณ์แบบจาก NVIDIA มันรับประกันผลงานจากปลายไปปลายเมื่อใช้กับสวิตช์ NVIDIA ที่เข้ากันได้ และการ์ดเครือข่ายการกําจัดการคาดเดา
• ข้อมูลการปฏิบัติการ:DDM ที่ติดตั้งให้ผู้ประกอบการเครือข่ายสามารถติดตามสภาพของลิงค์ (อุณหภูมิ, ระดับพลังงาน) ได้อย่างระยะสั้นสะดวกในการบํารุงรักษาป้องกันและการแก้ไขปัญหาอย่างรวดเร็ว.
• การปรับปรุงค่าใช้จ่ายรวม:ขณะที่ต้นทุนของหน่วยเริ่มต้นอาจสูงกว่าทองแดงปาสิฟ มันมักส่งผลให้มีต้นทุนการครอบครองที่ต่ํากว่าโดยการลดเวลาการติดตั้งและลดความล้มเหลวของลิงค์ให้น้อยที่สุด.

การซื้อจากเรา จะให้การสนับสนุนรอบชีวิตครบวงจร สําหรับส่วนประกอบการเชื่อมต่อที่สําคัญนี้

• การรับประกันสินค้าครอบคลุมโดยการรับประกันคุณภาพของผู้ผลิตแบบมาตรฐานของ NVIDIA
• สถานะสินค้า:MFS1S00-H010V เป็นส่วนหนึ่งของสต็อคของเรา ที่ได้รับการสนับสนุนจากสินค้าหลายล้านดอลลาร์
• บริการการใช้งานทางเทคนิค:ทีมงานของเราให้การสนับสนุนการบูรณาการ ช่วยตรวจสอบความสอดคล้องกับรุ่นสวิตช์เฉพาะของคุณและเซอร์เวอร์การ์ด NIC.
• การสนับสนุนต่อเนื่องการเข้าถึงบริการลูกค้าตลอด 24 ชั่วโมง และการช่วยเหลือทางเทคนิค สําหรับการสอบถามทางการดําเนินงานใดๆ
• การรับประกันการจัดส่งทั่วโลกเราจัดการโลจิสติกส์ เพื่อให้การจัดส่งทันใจและแม่นยํา ถึงสถานที่ของคุณทุกที่ในโลก

Q1: ผมใช้เคเบิลนี้เชื่อมต่อพอร์ต 200G กับพอร์ต 100G ได้มั้ย?
A:สายเคเบิลเองทํางานที่ 200Gb / s การเชื่อมต่อกับพอร์ต 100G จะต้องอุปกรณ์โฮสต์ (สวิตช์หรือการ์ด nic) เพื่อสนับสนุนการหลุดพอร์ตหรือความเร็วการเจรจาฟังก์ชัน (เช่น Rate Select) เพื่อลดระดับการเชื่อมต่อ.

Q2: ข้อมูลการวินิจฉัยจะช่วยในทางปฏิบัติอย่างไร?
A:ข้อมูล DDM ช่วยให้คุณติดตามพลังงานทางออนไลน์ในเวลาจริง การลดลงอย่างต่อเนื่องสามารถชี้ให้เห็นถึงตัวเชื่อมที่สกปรกหรือส่วนประกอบที่ล้มเหลว ก่อนที่สายจะตกติดตามอุณหภูมิ ช่วยให้แน่ใจว่าสายไฟฟ้าไม่ได้ overheating เนื่องจากการอัดการไหลของอากาศ. นี่คือสิ่งสําคัญสําหรับการรักษาเวลาทํางานในเครือข่ายที่สร้างขึ้นด้วยค่าใช้จ่ายแพงสายไฟฟ้าออนไลน์และทรัพยากรคอมพิวเตอร์

Q3: ความขั้วของเคเบิลสามารถตั้งค่าได้หรือไม่
A:การแผนขั้วและเส้นทางถูกกําหนดไว้ภายในการประกอบ AOC ตามมาตรฐานสําหรับการเชื่อมต่อ QSFP56 ผ่านตรงไปยัง QSFP56. มันถูกออกแบบมาเพื่อเชื่อมต่อตรงระหว่างอุปกรณ์

Q4: เกิดอะไรขึ้นถ้าผมบิดสายไฟแน่นเกินไป?
A:การเกินรัศมีโค้งขั้นต่ํา 30 มม. อาจทําให้เส้นใยภายในโค้งเล็ก ๆ น้อย ๆ ส่งผลให้การอ่อนแอเพิ่มขึ้น (การสูญเสียสัญญาณ)การบิดที่หนักอาจทําให้เกิดความเสียหายถาวรและการล้มเหลวของสายเชื่อมทั้งหมดใช้คู่มือทางเคเบิลที่เหมาะสมเสมอ

คําถามที่ 5: ป้ายท้าย 'V' มีผลต่อการทํางานหรือไม่
A:ใช่ "V" หมายถึงความสามารถ VPI (Virtual Protocol Interconnect) ยืนยันว่าสาย QSFP56เป็นโปรแกรมที่เปิดให้ใช้งานใน InfiniBand HDR และ 200 Gigabit Ethernet ทั้งหมด เพื่อให้ความยืดหยุ่นในโครงสร้างโครงสร้างโครงสร้าง

• การตรวจสอบก่อนการติดตั้ง:ตรวจสอบว่าอุปกรณ์เชื่อมทั้งสอง (สวิทช์การ์ดเครือข่าย) รองรับรูปแบบ QSFP56 ความเร็ว 200Gb / s และมีงบประมาณพลังงานที่เพียงพอสําหรับ AOC
• ความปลอดภัยของ ESD:ใช้เชือกข้อมือกันสแตตติกเสมอ เมื่อการจัดการและการติดตั้งสายไฟในกรงอุปกรณ์ทํางาน
• เทคนิคการใส่/เอาออก:ใส่เครื่องเชื่อมตรงเข้าไปในกรงจนคุณรู้สึกคลิก ใช้แท็บดึงที่ติดไว้ในการดึง; อย่าดึงเสื้อสายไฟฟ้า
• ความคิดเกี่ยวกับสิ่งแวดล้อมให้แน่ใจว่าสภาพแวดล้อมการทํางานอยู่ในช่วงอุณหภูมิและความชื้นที่กําหนดไว้ หลีกเลี่ยงการวางสายไฟใกล้แหล่งความร้อนหรือแสงอาทิตย์ตรง
• แนวปฏิบัติที่ดีที่สุดในการนําสายเคเบิลไปทาง:การ ใช้ เส้นทาง 10 เมตร เพื่อ หลีก เลี่ยง ขอบ ที่ มี ความคม, จุด ที่ มี การ กัด และ พื้นที่ ที่ มี การ เดินเท้า มาก
