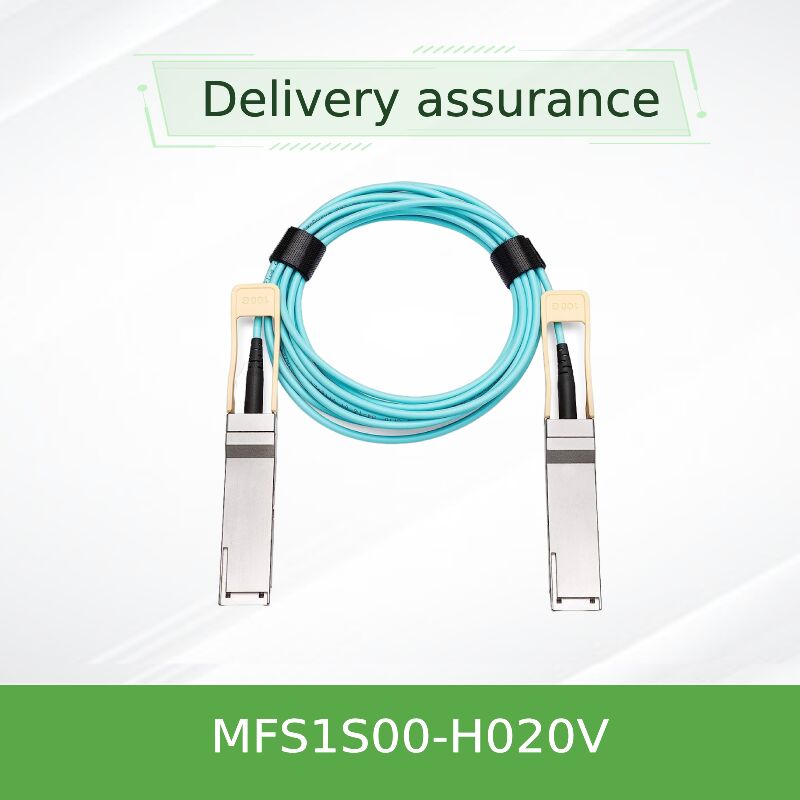

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Active Optical Cable AOC ระยะยาวสําหรับ InfiniBand HDR และ 200GbE Networks
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFS1S00-H020V |
| เอกสาร: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| อัตราข้อมูล: | สูงถึง 200GB/s | ประเภทตัวเชื่อมต่อ: | QSFP56 |
| IBTA: | IB HDR | การปรับ: | 4x 50Gb/s PAM4 |
| ความเร็ว: | สูงถึง 200GB/s | ความยาว: | 20ม |
| ผลิตภัณฑ์: | MFS1S00-H020V | ||
| เน้น: | NVIDIA QSFP56 สายไฟฟ้าแสง 200Gb/s,สาย AOC ระยะยาว Mellanox,สายเคเบิลเครือข่าย InfiniBand HDR 200GbE |
||
รายละเอียดสินค้า
NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s เคเบิลออปติกที่ใช้งาน
AOC ระยะยาวสําหรับ InfiniBand HDR & 200GbE Networks
ข้อเสนอคุณค่าที่สําคัญ
สายไฟฟ้าออทติกแอคทีฟ 20 เมตรนี้ถูกออกแบบมาสําหรับฉากกลางข้อมูล ที่ต้องการความกว้างแบนด์บิดสูง (200Gb/s) และความกว้างของพื้นที่สายเชื่อมแสง plug-and-play ที่สามารถยืดระยะทางได้อย่างน่าเชื่อถือ ยิ่งไปกว่าความสามารถของสารแก้ไขทองแดงแบบปาสิฟ, ขณะที่บูรณาการฟื้นฟูสัญญาณและการติดตามสุขภาพที่ครบถ้วนเพื่อให้มั่นคงต่อความมั่นคงของลิงค์ในเส้นทางเครือข่ายที่สําคัญ
- อุปกรณ์ขยายขนาด 20 เมตรเชื่อมอุปกรณ์ได้อย่างมั่นใจ ผ่านทางเดินหรือ racks ที่อยู่ห่างไกล โดยไม่ทําให้สัญญาณเสื่อม
- การรับประกันผลงานแบบบูรณาการการกําหนดเวลาใหม่และการปรับระดับค่าตอบแทนการสูญเสียสัญญาณ
- ความยืดหยุ่นของโปรโตคอลสองแบบเตรียมพร้อมสําหรับ InfiniBand HDR ที่ทํางานได้ดี และ Ethernet 200 Gigabit มาตรฐาน
- การติดตามสุขภาพอย่างระวังการวินิจฉัยดิจิตอลให้ความรู้ในเวลาจริงเกี่ยวกับสถานะของลิงค์และองค์ประกอบ
ภาพรวมสินค้าและตําแหน่ง
NVIDIA MFS1S00-H020V เป็นสายไฟฟ้าออทติกแอคทีฟ (AOC) ขนาด 20 เมตร ที่ถูกออกแบบมาเพื่อแก้ปัญหาในการเชื่อมอุปกรณ์ความเร็วสูง 200Gb / s ผ่านระยะทางที่ปานกลางภายในศูนย์ข้อมูลพร้อมเครื่องรับสัญญาณแสง QSFP56 ที่ติดตั้งอยู่ทั้งสองปลาย, การแก้ไข InfiniBand ระยะยาวนี้กําจัดความซับซ้อนและจุดความล้มเหลวที่เป็นไปได้ที่เกี่ยวข้องกับเครื่องรับและสายไฟเบอร์แยกแยกมันเป็นทางเลือกที่ดีที่สุดสําหรับการเชื่อมต่อสวิทช์ในผ้ากระจายหรือเชื่อมต่อ racks การคํานวณกับสวิทช์การรวมการ์ดอินเตอร์เฟซเครือข่าย (NIC)และสวิตช์ห่างกัน 10-20 เมตร
ทําไม AOC 20m นี้จึงแตกต่างกัน
ไม่เหมือนกับสายไฟที่สั้นกว่าหรือการแก้ไขแบบ passive MFS1S00-H020V ถูกออกแบบมาโดยเฉพาะสําหรับ "ระยะทางกลางที่ขยายออกไป" ยาวเกินไปสําหรับทองแดง passive ที่มีประหยัดแต่ก็สั้นกว่าที่ใช้ออฟติกส์ระยะไกลแบบดั้งเดิมการออกแบบที่ใช้งานได้อย่างเต็มที่ ทําให้ความสามารถในการทํางาน 200Gb/s ได้อย่างน่าเชื่อถือตลอดระยะเวลา
การกําหนดคุณสมบัติสินค้า
- สารประกอบรูปแบบและความยาว:QSFP56-to-QSFP56, การประกอบเคเบิลอินเทกรีตขนาด 20 เมตร
- อัตราการส่งข้อมูลและการปรับปรุงรวม 200Gb/s ผ่าน 4x50G PAM4 lane ต่อทิศทาง
- การสนับสนุนโปรโตคอล:InfiniBand HDR 200GBASE-SR4 อีเทอร์เน็ต
- คุณสมบัติพลังงาน:จําหน่ายไฟฟ้า 3.3V ครั้งเดียว ~5.0W พลังงานเฉพาะต่อปลาย
- ความแข็งแกร่งในการใช้งาน:อุณหภูมิการทํางาน: 0 °C ถึง 70 °C; รัศมีโค้งขั้นต่ํา: 30mm
- ข้อมูล:อินเตอร์เฟซการจัดการ SFF-8636 ครบถ้วนที่มีการติดตามการวินิจฉัยดิจิตอล (DDM) สําหรับความกระชับกําลัง, อุณหภูมิ, ความคัดค้าน TX และพลังงานทางออนไลน์ (Tx & Rx ต่อเส้นทาง)
รายละเอียดเทคนิคที่ครบถ้วน
| ปริมาตรเทคนิค | รายละเอียดสําหรับ MFS1S00-H020V |
|---|---|
| เลขส่วนของผู้ผลิต | MFS1S00-H020V |
| คําอธิบายสินค้า | QSFP56 200Gb/s การประกอบเคเบิลออปติกแอคทีฟ |
| ความยาวทั้งหมดของสายไฟ | 20 เมตร |
| อัตราข้อมูลชื่อ | 200 กิกะบิตต่อวินาที (Gbps) |
| มาตรฐานเครือข่ายที่รองรับ | InfiniBand HDR (ความเร็วข้อมูลสูง) IEEE 200GBASE-SR4 |
| การปรับเปลี่ยนสัญญาณ | PAM4 (53.125 GBaud ต่อเลน) |
| อินเตอร์เฟซเชื่อมต่อ (สองปลาย) | สะสมกับ QSFP56, SFF-8665 |
| ระยะทางออกแบบสูงสุด (OM4 MMF) | สูงสุด 100 เมตร (ใช้ 20 เมตร) |
| ความต้องการพลังงานไฟฟ้า | 3.3 VDC |
| การ เสีย เสีย อํานาจ | 5.0 วัตต์ (ต่อปลาย, เส้นทางทั้งหมดที่ใช้งานด้วยการกําหนดเวลาใหม่) |
| อุณหภูมิที่อนุญาต | 0°C ถึง +70°C (ทํางาน) |
| ความสามารถในการวินิจฉัย | DDM ครบตาม SFF-8636 (Temp, Volt, Tx Power/Bias, Rx Power) |
| วงศ์รัศมีสแตติกบิดขั้นต่ํา | 30 มิลลิเมตร |
| ความสอดคล้องและความปลอดภัย | RoHS, CE, FCC, CB, cTUVus, IEC/EN เลเซอร์ประเภท 1 |
หมายเหตุ: มีให้เลือกในระยะความยาวจาก 3m (H003V) ถึง 100m (H100V) สําหรับการจับคู่ความกว้างที่แม่นยํา
สถานการณ์การใช้เป้าหมาย
- การเชื่อมต่อสวิทช์ข้ามสาย:การเชื่อมต่อสวิทช์ใบในแถว rack หนึ่งกับสวิทช์กระดูกสันหลังในแถวอื่นในห้อง data center เดียวกัน
- พูลคอมพิวเตอร์/การเก็บข้อมูลที่กระจายการเชื่อมต่อเซอร์เวอร์ที่มีประสิทธิภาพสูง หรือ แอรรี่การเก็บข้อมูล ที่อยู่ห่างกันหลายราค ภายในคลาสเตอร์ HPC หรือ AI
- สถาปัตยกรรมปลายแถว (EoR):เชื่อมเซอร์เวอร์ในเรคกับสวิตช์ EoR ที่ตั้งอยู่ห่างจาก 15-20 เมตร
- โครงการปรับปรุงศูนย์ข้อมูลการเชื่อมต่ออุปกรณ์ระหว่างพื้นที่ศูนย์ข้อมูลที่เก่าสมัย ระหว่างช่วงการย้ายหรือขยาย
- ลิงค์ที่มีความพร้อมสูง:การกําหนดเส้นทางที่เหลือใช้ในเครือข่ายที่มีความแตกต่างของความยาวของลิงค์เป็นปัจจัย
คําถามทางเทคนิคที่ถามบ่อย
Q1: ความสูญเสียสัญญาณที่แท้จริงมากกว่า 20 เมตรคืออะไร และ AOC จะชดเชยอย่างไร?
ตอบ: สายไฟเบอร์มัลติโมดแสดงความเสื่อม (โดยทั่วไป ~ 3 dB / km) มากกว่า 20m ความสูญเสียที่เป็นธรรมเนียมน้อยมาก แต่ปัจจัยอื่น ๆ เช่น การสูญเสียสายเชื่อมและการกระจายตัวแบบสามารถทําให้ตาสัญญาณเสื่อมAOC ได้รวมฟังก์ชันการกําหนดเวลาใหม่กลับคืนเวลาและข้อมูลอย่างมีประสิทธิภาพ "สร้าง" สัญญาณดิจิตอลที่สะอาดที่ตัวรับ
Q2: ผมสามารถใช้ปลายหนึ่งของ AOC นี้ด้วย Port QSFP56 และอีกปลายหนึ่งด้วย Port QSFP-DD ผ่านตัวปรับได้หรือไม่?
ตอบ: สายไฟฟ้ามีคอนเนกเตอร์ QSFP56 ที่ติดตั้ง มันสามารถเชื่อมต่อทางกายภาพกับพอร์ต QSFP-DD ได้เฉพาะถ้าพอร์ตนั้นใช้กรงปรับ QSFP56 เป็น QSFP-DD ที่ไม่ทํางานความเหมาะสมทางไฟฟ้าและโปรต็อกอล (200Gb/s) ระหว่างพอร์ต QSFP-DD ของอุปกรณ์โฮสต์ และ AOC ต้องตรวจสอบกับผู้ขายระบบ.
Q3: การบริโภคพลังงานจะเทียบได้อย่างไรกับการใช้เครื่องรับสัญญาณออปติกส์ที่แยกกันสองตัว และสายไฟฟ้าที่ไม่ใช้ไฟฟ้า?
ตอบ: พลังงานทั้งหมดสามารถเปรียบเทียบได้หรือปรับปรุงได้เล็กน้อย เครื่องรับสัญญาณออปติกส์ 200G QSFP56 แบบปกติใช้ ~3.5-4W สองจะใช้ 7-8W บวกกับการเปลี่ยนพลังงาน ASIC สําหรับการขับเคลื่อนไฟเบอร์ภายนอกAOC นี้ใช้ ~ 10W ทั้งหมด (5W ต่อปลาย), ที่นําเสนอวิธีการที่เรียบง่ายและประหยัดพลังงานมากขึ้นโดยการบูรณาการคนขับ
Q4: กระเบื้องสายไฟฟ้าเหมาะสําหรับการทํางานในกระเบื้องบนหรือใต้พื้นที่ยกขึ้น?
ตอบ: ครับ สายเคเบิลมีชุดที่ทนทานและยืดหยุ่นที่ออกแบบมาเพื่อเส้นทางการจัดการสายเคเบิลศูนย์ข้อมูลมาตรฐาน รวมถึงแทรกชั้นบนและสภาพแวดล้อมใต้พื้นตลอดเวลายึดติดกับรัศมีโค้งขั้นต่ําระหว่างการติดตั้ง.
Q5: ฉันจะทําอะไรถ้า DDM รายงานสัญญาณเตือน "Rx Power Low"
ตอบ: นี่แสดงให้เห็นถึงพลังงานทางออนไลน์ที่ได้รับต่ํา ก่อนอื่น ตรวจสอบและทําความสะอาดเครื่องเชื่อม QSFP56 บน AOC และอุปกรณ์โฮสต์ตรวจสอบเส้นทางสายไฟฟ้าเพื่อตรวจสอบการโค้งคมหรือเสียหาย. ระเบิดเตือนก่อนที่สายจะล้มเหลว ซึ่งเป็นสิ่งสําคัญในการรักษาเวลาทํางานในเครือข่ายที่ใช้การทํางานสูงการ์ด nic.
รายงานการใช้งานและการติดตั้งที่จําเป็น
- การตรวจสอบก่อนการติดตั้ง:ยืนยันว่าอุปกรณ์โฮสต์ QSFP56 และฟอร์มแวร์รองรับ 200Gb / s AOCs ตรวจสอบงบประมาณความร้อนและพลังงานที่เพียงพอในการออกแบบระบบ
- ระบบระบายไฟฟ้าสแตตติก (ESD)การทํางานกับสายไฟโดยใช้วิธีที่ปลอดภัยจาก ESD โดยเฉพาะอย่างยิ่งเมื่อติดตั้งในหรือถอดออกจากอุปกรณ์ที่ใช้งาน
- เส้นทางและการบรรเทาความเครียด:สําหรับการวิ่ง 20 เมตร จงวางแผนเส้นทางให้ดี เพื่อหลีกเลี่ยงความเครียด, การบด, หรือการบิดที่แน่น. ใช้สายสายที่เหมาะสม (ควรใช้สายสายสาย) และให้แน่ใจว่ามีการลดความเครียดใกล้สายเชื่อม.
- ขั้นตอนการปุ่มร้อน:สายเชื่อมได้ด้วยสายไฟร้อน ใส่และถอดเครื่องเชื่อมตรงและมั่นคง โดยใช้ตารางล็อค/ดึงที่นํามา ให้เวลาไม่กี่วินาทีให้สายเชื่อมเริ่มและมั่นคง
- รายละเอียดสิ่งแวดล้อม:ปฏิบัติตามอุณหภูมิการทํางานและความชื้นที่กําหนดไว้ ไม่ให้สายไฟถูกเผยแพร่ต่อความชื้นโดยตรงหรือองค์ประกอบที่รังเกียจ
