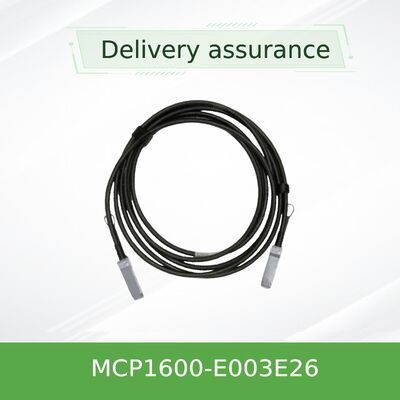

สายทองแดงเชื่อมต่อโดยตรง Mellanox MCP1600-E003E26 100Gb/s QSFP28
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP1600-E003E26 |
| เอกสาร: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 3 เมตร |
| ชื่อ: | สายเคเบิล Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 ม. 26AWG สายเคเบิลเคร | คำสำคัญ: | สายเคเบิล Mellanox DAC |
| เน้น: | สาย Mellanox 100Gb/s QSFP28,สายทองแดงเชื่อมต่อโดยตรงพร้อมการรับประกัน,สาย DAC Mellanox MCP1600-E003E26 |
||
รายละเอียดสินค้า
สายทองแดงเชื่อมต่อโดยตรง Mellanox MCP1600-E003E26 ความเร็ว 100Gb/s QSFP28
สายทองแดงเชื่อมต่อโดยตรงแบบพาสซีฟ (DAC) ประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งาน InfiniBand EDR และ Ethernet ความเร็ว 100Gb/s ให้การเชื่อมต่อที่เชื่อถือได้และมีความหน่วงต่ำสำหรับสภาพแวดล้อมศูนย์ข้อมูล
คุณสมบัติหลัก
- อัตราการส่งข้อมูลความเร็วสูง: รองรับอัตราการส่งข้อมูลรวมสูงสุด 100 Gb/s (4 เลน x 25 Gb/s)
- แบบพาสซีฟและประหยัดพลังงาน: ไม่ต้องใช้การปรับเวลาสัญญาณใหม่ ใช้พลังงานน้อยกว่า 0.1W
- เสียบขณะทำงานได้ (Hot-Pluggable): สามารถเสียบและถอดได้อย่างปลอดภัยโดยไม่ต้องปิดระบบ
- ความสมบูรณ์ของสัญญาณที่เหนือกว่า: อัตราข้อผิดพลาดบิต (BER) ดีกว่า 10⁻¹⁵ เมื่อใช้กับระบบ Mellanox
- ทนทานและเป็นมิตรต่อสิ่งแวดล้อม: ปลอกหุ้ม LSZH และแผงวงจรพิมพ์ (PCB) ปลอดสารตะกั่วและฮาโลเจน
- การจัดการที่ครอบคลุม: EEPROM ในตัวพร้อมอินเทอร์เฟซ I²C ที่เป็นไปตามมาตรฐาน SFF-8636
เทคโนโลยีและมาตรฐาน
เป็นไปตามมาตรฐาน SFF-8685 (ฟอร์มแฟกเตอร์ QSFP28) และ SFF-8636 (การจัดการ) ออกแบบมาสำหรับโปรโตคอล InfiniBand EDR 100Gb/s และ Ethernet 100GbE พร้อมอิมพีแดนซ์แบบ Differential 100Ω ที่ควบคุมได้เพื่อความสมบูรณ์ของสัญญาณที่เหมาะสมที่สุด
สถานการณ์การใช้งาน
เหมาะอย่างยิ่งสำหรับคอมพิวเตอร์ประสิทธิภาพสูง ศูนย์ข้อมูลระดับองค์กร โครงสร้างพื้นฐานคลาวด์ และเครือข่ายพื้นที่จัดเก็บข้อมูล (SAN):
- เชื่อมต่อสวิตช์ Top-of-Rack เข้ากับสวิตช์ Leaf หรือ Spine
- เชื่อมต่อเซิร์ฟเวอร์ที่มีอะแดปเตอร์ Mellanox ConnectX-4/5 เข้ากับสวิตช์ EDR
- สร้างคลัสเตอร์แบนด์วิดท์สูงสำหรับ AI และ Machine Learning
- สร้างลิงก์ระยะสั้นภายในหรือระหว่างแร็คที่อยู่ติดกัน
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น / ชื่ออื่น | MCP1600-E003E26 (mq9700) |
| อินเทอร์เฟซ / ฟอร์มแฟกเตอร์ | QSFP28 ถึง QSFP28 |
| อัตราข้อมูล | 100 Gb/s (4x25 Gb/s) |
| ประเภทสายเคเบิล | สายทองแดงเชื่อมต่อโดยตรงแบบพาสซีฟ (DAC) |
| ความยาว | 3 เมตร |
| ขนาดสายไฟ (AWG) | 26 AWG |
| อุณหภูมิการทำงาน | 0°C ถึง 70°C |
| การใช้พลังงาน | < 0.1 W |
| ความเข้ากันได้ | InfiniBand EDR, 100GbE; สวิตช์และอะแดปเตอร์ Mellanox |
ตระกูลผลิตภัณฑ์
| หมายเลขชิ้นส่วน | ความยาว | AWG | เส้นผ่านศูนย์กลางสายเคเบิล |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5 ม. | 30 | 7.1 มม. |
| MCP1600-E001E30 | 1 ม. | 30 | 7.1 มม. |
| MCP1600-E01AE30 | 1.5 ม. | 30 | 7.1 มม. |
| MCP1600-E002E30 | 2 ม. | 30 | 7.1 มม. |
| MCP1600-E003E26 | 3 ม. | 26 | 9.4 มม. |
| MCP1600-E004E26 | 4 ม. | 26 | 9.4 มม. |
| MCP1600-E005E26 | 5 ม. | 26 | 9.4 มม. |
ข้อดี
- ประหยัดค่าใช้จ่าย: ราคาซื้อต่อพอร์ตต่ำกว่า
- ประหยัดพลังงาน: การใช้พลังงานเกือบเป็นศูนย์ช่วยลดค่าใช้จ่ายในการดำเนินงาน (OPEX)
- ความหน่วงต่ำ: การส่งสัญญาณแบบพาสซีฟช่วยลดความล่าช้าของสัญญาณให้น้อยที่สุด
- ความทนทานและความเรียบง่าย: ไม่มีชิ้นส่วนออปติคัลที่บอบบาง ติดตั้งง่ายกว่า
- ประสิทธิภาพที่รับประกัน: การทดสอบอย่างเข้มงวดช่วยให้มั่นใจในความน่าเชื่อถือ
บริการและการสนับสนุน
รับประกันฮาร์ดแวร์แบบจำกัด 1 ปี พร้อมบริการสนับสนุนที่ครอบคลุม:จัดส่งรวดเร็ว: สินค้าคงคลังจำนวนมากเพื่อการจัดส่งที่รวดเร็ว
- ให้คำปรึกษาทางเทคนิคตลอด 24 ชั่วโมงทุกวัน: การสนับสนุนจากผู้เชี่ยวชาญสำหรับการติดตั้ง
- ห่วงโซ่อุปทานทั่วโลก: ความพร้อมใช้งานของผลิตภัณฑ์ของแท้ที่สม่ำเสมอ
- คำถามที่พบบ่อยถาม: สายเคเบิลนี้เข้ากันได้กับสวิตช์ที่ไม่ใช่ของ Mellanox หรือไม่?
ตอบ: แม้ว่าจะออกแบบมาเพื่อประสิทธิภาพสูงสุดกับอุปกรณ์ Mellanox แต่ก็อาจทำงานร่วมกับพอร์ตของผู้จำหน่ายรายอื่นที่เข้ากันได้ได้ ฟังก์ชันการทำงานเต็มรูปแบบจะรับประกันเฉพาะกับระบบ Mellanox เท่านั้น
ถาม: ระยะทางที่เชื่อถือได้สูงสุดสำหรับ DAC แบบพาสซีฟนี้คือเท่าใด?
ตอบ: รุ่น 3 เมตรมีความน่าเชื่อถือสำหรับการเชื่อมต่อภายในแร็คและแร็คที่อยู่ติดกัน สำหรับระยะทางที่ไกลกว่า ขอแนะนำโซลูชันออปติคัลแบบแอคทีฟ
ถาม: สายเคเบิลนี้ต้องใช้ไดรเวอร์หรือการกำหนดค่าซอฟต์แวร์หรือไม่?
ตอบ: ไม่ เป็นส่วนประกอบแบบพาสซีฟแบบพลักแอนด์เพลย์ที่กำหนดค่าโดยอัตโนมัติผ่าน EEPROM
ถาม: ชื่ออื่น mq9700 หมายถึงอะไร?
ตอบ: mq9700 เป็นตัวระบุผลิตภัณฑ์ทางเลือกที่ใช้สำหรับสายเคเบิล Mellanox QSFP28 DAC ความยาว 3 เมตรนี้
แนวทางการจัดการ
รัศมีการโค้งงอ:
รักษารัศมีการโค้งงอครั้งเดียวขั้นต่ำ ≥47 มม. และรัศมีการโค้งงอซ้ำ ≥94 มม.
- สภาพแวดล้อมการทำงาน: 0°C ถึง 70°C, ความชื้นสัมพัทธ์ 5-85% ไม่ควบแน่น
- การคายประจุไฟฟ้าสถิต (ESD): จัดการด้วยข้อควรระวัง ESD มาตรฐาน
- การตรวจสอบความเข้ากันได้: ตรวจสอบความเข้ากันได้ของพอร์ตสวิตช์/การ์ดเครือข่ายก่อนซื้อ
- การติดตั้ง: ตรวจสอบให้แน่ใจว่าเสียบเข้าที่อย่างสมบูรณ์และตัวล็อคเข้าที่อย่างแน่นหนา
