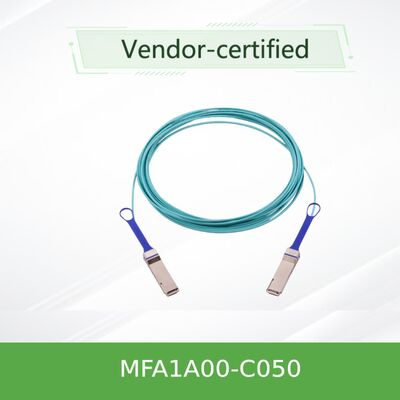

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 AOC แอคทีฟ ออฟติก คาเบิ้ล 100GbE การ์ดเครือข่าย
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFA1A00-C050 |
| เอกสาร: | MFA1A00-xxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เวลานำ: | ตามสต็อก |
| เทคโนโลยี: | อีเทอร์เน็ต | ความยาว: | 5ม |
| แรงดันไฟฟ้า: | -0.3-3.6 | แรงดันไฟฟ้าอินพุตข้อมูล: | -0.3-4.465 |
| เน้น: | สาย Mellanox 100Gb/s QSFP28 AOC,สายเคเบิลเครือข่ายออนไลน์ 100GbE,สายไฟฟ้าแสง Mellanox MFA1A00-C050 |
||
รายละเอียดสินค้า
NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 เคเบิลออปติกแอคทีฟ (AOC)
รุ่นสินค้า:MFA1A00-C050อินเตอร์เฟซ:QSFP28อัตราการส่งข้อมูล:สูงถึง 100Gb/sความยาวของสายไฟ:50 เมตร
ข้อ ประโยชน์ สําคัญ ใน ภาพ สรุป
- การเชื่อมต่อความสามารถสูง:ส่งผ่านข้อมูลที่น่าเชื่อถือ 100Gb / s สําหรับการใช้งาน Ethernet และ InfiniBand EDR ที่ต้องการการ์ดเครือข่ายและทางแก้ไขสายเคเบิล สําหรับพื้นฐานที่ทันสมัย
- ขยายความกว้างด้วยพลังงานต่ําประสบความสําเร็จถึง 100 เมตรผ่านไฟเบอร์หลายรูปแบบ ด้วยการสูญเสียพลังงานเฉพาะเฉพาะเพียง 2.2W ต่อปลาย
- การออกแบบแบบที่แข็งแรงและสามารถติดต่อกันได้ด้วยไฟร้อนมีตัวเชื่อม QSFP28 ที่ตรงกับ SFF-8665 และสามารถติดต่อได้ด้วยไฟร้อน เพื่อการติดตั้งและบํารุงรักษาได้ง่าย โดยได้รับการสนับสนุนจากการทดสอบการผลิตที่เข้มงวดเพื่อความน่าเชื่อถือภายนอกกล่อง
- การวินิจฉัยและการเขียนโปรแกรมที่ทันสมัยอุปกรณ์พร้อมกับ Digital Diagnostic Monitoring (DDM) และปารามิเตอร์ Tx/Rx ที่สามารถวางโปรแกรมได้ เพื่อให้มีความสามารถในการเชื่อมต่อที่ดีที่สุด และแก้ปัญหาได้ง่าย
1. ภาพรวมสินค้า
NVIDIA® Mellanox MFA1A00-C050 เป็นเครื่องทํางานความเร็วสูงสายไฟฟ้าออฟติกแอคทีฟ (AOC)ออกแบบให้กับแวดล้อม 100 Gigabit Ethernet (100GbE) และ InfiniBand EDRการกําจัดความต้องการของโมดูลทางออนไลน์และสายพัดแยก.MFA1A00-C050โมเดลเฉพาะอย่างยิ่งให้ความกว้าง 50 เมตร ที่เหมาะสมสําหรับระยะทางระหว่าง ภายใน racks และข้ามทางเดินในศูนย์ข้อมูลการ์ดเครือข่ายและเชื่อมต่อเคเบิล, มันถูกออกแบบมาเพื่อแทนที่เคเบิล DAC ขนาดใหญ่และมีระยะทางจํากัด, ให้ความสมบูรณ์แบบสัญญาณที่ดีกว่า, ความยืดหยุ่น, และความหนาแน่นmq9700ในเซ็กเม้นต์และการจัดทําตลาดบางส่วน
2คุณลักษณะหลัก
- อัตราการส่งข้อมูล:รองรับความกว้างแบนด์วิทรวมสูงสุด 100 Gb/s (4x 25.78 Gb/s lane)
- ปัจจัยรูปแบบ:QSFP28 มาตรฐาน (Quad Small Form-factor Pluggable 28) ในทั้งสองปลาย
- ระยะทาง:ระยะทางการส่งที่มีประสิทธิภาพสูงสุด 50 เมตรผ่านเส้นใย OM3/OM4 หลายรูปแบบ (MMF)
- ประสิทธิภาพพลังงาน:การสูญเสียพลังงานแบบปกติ 2.2W ต่อปลาย (มีการเปิดการใช้เวลาใหม่)
- ปุ่มร้อน:สอดคล้องอย่างสมบูรณ์แบบกับรายละเอียดความสามารถในการติดต่อแบบร้อนสําหรับการใส่/ถอนระบบทํางาน
- การวินิจฉัยดิจิตอลDDM ที่สอดคล้องกับ SFF-8636 ให้ครบวงจรสําหรับการติดตามในเวลาจริงของอุณหภูมิ, โลตติจ์, พลังงานออฟติก และกระแสปัดแยก
- ความแข็งแรงทางกายภาพเสื้อเคเบิล LSZH ที่ทนทาน มีรัศมีโค้งขั้นต่ํา 30 มิลลิเมตร
3เทคโนโลยีและมาตรฐานหลัก
AOC นี้ใช้แรงผลักดันที่ก้าวหน้าVCSEL (Laser Emitting Vertical Cavity Surface)เทคโนโลยีสําหรับการส่งสัญญาณทางออนไลน์ความเร็วสูงและน่าเชื่อถือ
- อินเตอร์เฟซไฟฟ้า:สอดคล้องกับ SFF-8665 สําหรับ QSFP28
- อินเตอร์เฟซการจัดการ:SFF-8636 สําหรับการวินิจฉัยและควบคุมดิจิตอลที่ใช้ระบบ I2C
- การสนับสนุนโปรโตคอล:100GBASE-SR4 Ethernet (IEEE 802.3bm) และ InfiniBand EDR
- ความสมบูรณ์แบบของสัญญาณ:รวมการกําหนดเวลาใหม่ได้ตามเส้นทาง, การกําหนดเวลาเข้าของตัวส่งที่สามารถวางโปรแกรมได้, และการกําหนดเวลาออกของตัวรับเพื่อให้มีผลงานที่ดีที่สุดในสภาพที่แตกต่างกัน
4วิธีการทํางาน
MFA1A00-C050 ปฏิบัติงานเป็นระบบแปลงไฟฟ้าออปติกที่บูรณาการ ด้านไฟฟ้า, เครื่องเชื่อม QSFP28 ได้รับสี่สายไฟฟ้าความเร็วสูงจากเจ้าภาพการ์ดเครือข่ายหรือสวิตช์พอร์ต ชิปไดรเวอร์ที่บูรณาการและ VCSEL แอรเรย์ภายในกระเป๋าเชื่อมแปลงสัญญาณไฟฟ้าเหล่านี้เป็นสัญญาณแสงสัญญาณเหล่านี้จะส่งผ่านสี่เส้นใยหลายรูปแบบที่ปานกลางในปลายรับอีกชุดของเครื่องตรวจแสงที่บูรณาการแปลงสัญญาณทางออปติกส์กลับเป็นสัญญาณไฟฟ้าสําหรับอุปกรณ์ที่เชื่อมต่อการออกแบบทั้งหมดในหนึ่งนี้ทําให้การเชื่อมโยงง่ายขึ้น โดยการจัดการการแปลงสัญญาณภายใน, ให้การเชื่อมต่อความเร็วสูง plug-and-play ที่โปร่งใสต่อระบบโฮสต์การ์ด NICเครื่องขยาย
5. สถานการณ์การใช้งาน
- การเชื่อมต่อระหว่างศูนย์ข้อมูลการเชื่อมโยง Top-of-Rack (ToR) ไปยัง Leaf/spine switch การเชื่อมโยงในเครือข่าย cluster
- คอมพิวเตอร์ประสิทธิภาพสูง (HPC)เนื้อผ้า EDR InfiniBand สําหรับคอมพิวเตอร์และกลุ่มวิจัย
- ระบบ Enterprise Network Core:การเชื่อมต่อระหว่างสวิตช์รวมและหลักที่ต้องการความเร็ว 100GbE
- โครงสร้างพื้นฐานในเมฆ:ลิงค์ความกว้างขวางความถี่สูง ภายในและระหว่าง racks ของเซอร์เวอร์เมฆ
- เครือข่ายพื้นที่เก็บข้อมูล (SAN):เชื่อมต่อระบบเก็บข้อมูลกับเครือข่ายความเร็วสูง
6รายละเอียดเทคนิคและคู่มือการเลือก
| ปริมาตร | รายละเอียด | หน่วย / หมายเหตุ |
|---|---|---|
| รูปแบบสินค้า | MFA1A00-C050 | เลขสั่งซื้อหลัก |
| มาตรฐานที่สนับสนุน | 100GBASE-SR4 Ethernet, InfiniBand EDR | หลักเกณฑ์ |
| อัตราข้อมูล (สูงสุด) | 100 | Gb/s |
| ความยาวของสาย | 50 | เมตร |
| ประเภทเครื่องเชื่อม | ขนาดความหนา | ทั้งสองปลาย |
| ประเภทเส้นใย | OM3/OM4 Multi-Mode (MMF) | ชุดสีน้ํา |
| การสลายพลังงานสูงสุด (ประเภท) | 2.2 (ต่อปลาย, เปิดใหม่) | วัตต์ |
| โลเตชั่นไฟฟ้า | 3.3 | โวลต์ |
| อุณหภูมิห้องทํางาน | 0 ถึง +70 | °C |
| การติดตามการวินิจฉัยดิจิตอล | ใช่ (SFF-8636) | อินเตอร์เฟซ I2C |
| สามารถติดไฟร้อนได้ | ใช่ | - |
| ความสอดคล้อง RoHS | ใช่ | - |
อ้างอิงการคัดเลือกรวดเร็ว (รายการบางส่วน):
| เลขรุ่น | การใช้งาน | ความยาว |
|---|---|---|
| MFA1A00-C003 | 100GbE Ethernet | 3 เมตร |
| MFA1A00-C010 | 100GbE Ethernet | 10 เมตร |
| MFA1A00-C050 | 100GbE Ethernet | 50 เมตร |
| MFA1A00-C100 | 100GbE Ethernet | 100 เมตร |
| MFA1A00-E030 | InfiniBand EDR | 30 เมตร |
7ข้อดีต่อการแข่งขัน
- ซูเปอร์เรียค VS ดาแค:ให้ความเชื่อถือ 50m สายเชื่อม, ยิ่งเกินขอบเขตระยะทางจริงของสายเคเบิลทองแดง (DAC) โดยตรง, โดยไม่มีการทําลายสัญญาณ.
- ความเรียบง่ายแบบบูรณาการกําจัดความซับซ้อนและจุดความล้มเหลวที่เกี่ยวข้องกับเครื่องรับและสายไฟเบอร์แยกแยก
- การวินิจฉัยที่พัฒนาให้การติดตามสุขภาพระบบที่ครบถ้วนกว่าเคเบิล passive ช่วยในการบํารุงรักษาอย่างระวังและแยกความผิดพลาดอย่างรวดเร็วการ์ดเครือข่ายสิ่งแวดล้อม
- น้ําหนักเบาและยืดหยุ่นน้ําหนักเบาและสามารถจัดการได้ง่ายกว่าวิธีแก้ไขทองแดงที่เท่าเทียมกัน โดยปรับปรุงการไหลของอากาศและอํานวยความสะดวกในการจัดการสายไฟฟ้าในราคที่หนาแน่น
- การลงทุนในอนาคตความสอดคล้องกับโปรโตคอลหลักทั้ง 100G (Ethernet และ InfiniBand) ป้องกันการลงทุนในพื้นฐานของคุณmq9700ครอบครัวซีรีส์
8. การสนับสนุนและบริการ
เรายืนอยู่เบื้องหลังผลิตภัณฑ์ของเราและความร่วมมือของเรากับผู้นําของอุตสาหกรรมเช่น NVIDIA MellanoxMFA1A00-C050หรืออะไรที่เกี่ยวข้องการ์ด NICจากเรา คุณจะได้รับ:
- การรับประกันการครอบคลุมการรับประกันจากผู้ผลิตอย่างเต็มที่ โดย NVIDIA
- มีให้บริการ:รายการMFA1A00-C050และตัวแปรอื่นๆ มักมีในสต็อค เพื่อการจัดส่งเร็ว
- การสนับสนุนทางเทคนิคการเข้าถึงทีมงานทางเทคนิคภายในของเรา เพื่อให้คําปรึกษาก่อนการขาย และการสนับสนุนการบูรณาการหลังการขาย
- โกลิสติกส์โลกการส่งที่น่าเชื่อถือและการสนับสนุนการชําระสินค้าสําหรับคําสั่งระหว่างประเทศ
9คําถามที่พบบ่อย
Q1: MFA1A00-C050 สามารถใช้งานได้กับพอร์ตสวิตช์ 100GbE QSFP28 ของผมไหม?
A:ใช่ มันถูกออกแบบมาเพื่อให้สอดคล้องอย่างเต็มที่กับมาตรฐาน SFF-8665 QSFP28 และสามารถทํางานร่วมกันได้กับสวิตช์จากผู้ผลิตส่วนใหญ่ที่รองรับออปติก 100GBASE-SR4ตรวจสอบเมทริกซ์ความสอดคล้องของสวิตช์ของคุณเสมอเพื่อตรวจสอบ.
Q2: ความแตกต่างระหว่าง AOC และ DAC คืออะไร?
A:สายเคเบิลทองแดง (DAC) คือสายไฟฟ้าที่ไม่ใช้ไฟฟ้า จํากัดระยะทางที่สั้นมาก (โดยทั่วไป < 5m)MFA1A00-C050ใช้ไฟเบอร์ออปติกและเครื่องรับสัญญาณอินเทกรีต ทําให้สามารถใช้งานได้นานขึ้น (ถึง 100 เมตร) น้ําหนักน้อยลง และมีความต้านทาน EMI ที่ดีขึ้น
คําถามที่ 3: เคเบิลนี้ต้องการเครื่องขับโปรแกรมพิเศษไหม?
A:เปล่า AOC ปรากฏในระบบโฮสต์เป็นตัวรับแสง QSFP28 มาตรฐาน มันคือ plug-and-play และไม่ต้องการตัวขับเฉพาะเจาะจงคุณสมบัติการจัดการ เช่น DDM ได้รับการเข้าถึงผ่านการใช้งานแบบมาตรฐานการ์ดเครือข่ายหรือเปลี่ยน
Q4: ผมสามารถใช้มันในเครือข่าย InfiniBand EDR ได้หรือไม่?
A:รุ่นซีรีย์ "C" (ตัวอย่างเช่น MFA1A00-C050) ได้ถูกปรับปรุงและทดสอบสําหรับ 100GbE สําหรับการใช้งาน EDR InfiniBand ที่อุทิศไว้, กรุณาดูรุ่นซีรีย์ "E" (ตัวอย่างเช่น MFA1A00-E050).มีหลายอย่างที่ใช้ไฟฟ้าได้; ดูเอกสารทางเทคนิคสําหรับรายละเอียด
10การระวังที่สําคัญ
- รังสีโค้ง:อย่าบิดสายไฟฟ้าต่ํากว่ารัศมีบิดขั้นต่ํา 30 มม. ระหว่างการติดตั้งหรือการใช้งาน เพื่อป้องกันความเสียหายของเส้นใยภายใน
- การป้องกัน ESD:การจัดการเครื่องเชื่อม QSFP28 ด้วยความระมัดระวัง โดยใช้สายรัดข้อมือและอุปกรณ์ ESD ที่เหมาะสม เพื่อป้องกันความเสียหายจากการหลุดไฟฟ้า
- สภาพแวดล้อม:ใช้งานและเก็บไว้ภายในอุณหภูมิที่กําหนด (0 °C ถึง 70 °C ในการทํางาน, -40 °C ถึง 85 °C ในการเก็บรักษา) และช่วงความชื้น (5% ถึง 85% ไม่หมัก)
- ความเหมาะสม:ตรวจสอบความสอดคล้องกับอุปกรณ์โฮสต์เฉพาะของคุณ (สวิตช์,การ์ดเครือข่าย, server) ก่อนการซื้อกัน ไม่ใช้อุปกรณ์ทั้งหมดเปิดให้ใช้งานฟังก์ชันที่ระดับสูง เช่น การทําเวลาใหม่
- ความปลอดภัยเลเซอร์:ผลิตภัณฑ์นี้ได้รับการจัดอันดับเป็นผลิตภัณฑ์เลเซอร์ประเภท 1 ตาม IEC 60825-1.
- EMC/กฎหมาย:ตอบสนองกับ FCC Class A, CE, RoHS และกฎหมายที่เกี่ยวข้องอื่น ๆ สําหรับสภาพแวดล้อมทางการค้า
