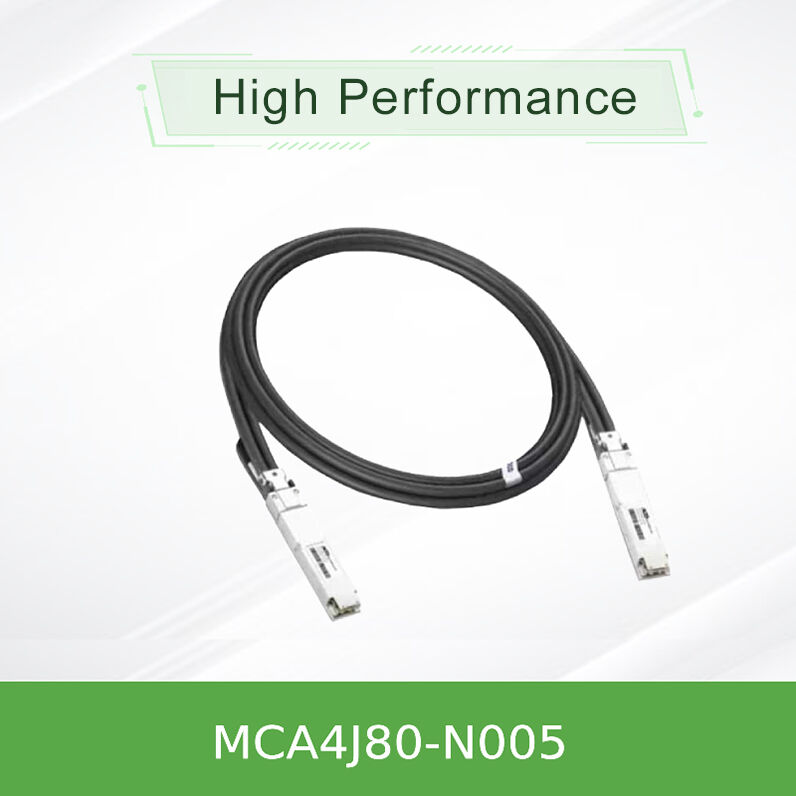

Mellanox NVIDIA MCA4J80-N005 800Gb/s สายเคเบิลทองแดงประสิทธิภาพ OSFP 2 ท่า 5m ACC สําหรับ NDR InfiniBand
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCA4J80-N005 (980-9I602-00N005) |
| เอกสาร: | MCA4J80-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox DAC | ความยาวสายเคเบิล: | 5 เมตร |
| ชื่อ: | MELLANOX DAC CABLE MCA4J80-N005 สายทองแดงที่ใช้งานอยู่ IB พอร์ตคู่ NDR 800GB/S OSFP 5 เมตร | คำสำคัญ: | สายเคเบิล Mellanox DAC |
| เน้น: | Mellanox OSFP สายทองแดง 5m,สายเคเบิลอินฟินิแบนด์แอคทีฟ 800Gb/s,สาย NDR OSFP สองท่า |
||
รายละเอียดสินค้า
NVIDIA MCA4J80-N005 800Gb/s สายเคเบิลทองแดง Active OSFP Twin-Port (ACC)
สายเคเบิลทองแดงที่มีประสิทธิภาพสูง 5 เมตรสําหรับ NDR InfiniBand และ 400G Ethernet ให้นําความกว้างแบนด์วิทรวม 800Gb / s ผ่าน OSFP สองท่าทางถึง 2x การเชื่อมต่อ OSFP ด้วยความช้าต่ําสุดและ 1.การใช้พลังงาน 5W ต่อปลาย.
- สายพานทองแดงประกอบด้วย OSFP 800Gb/s สองท่าไปยัง 2x400Gb/s OSFP (breakout)
- โดยใช้ช่องทาง 8 แห่งในการปรับปรุง 100G-PAM4 ต่อปลาย
- ความกว้าง 5 เมตร โดยใช้ตัวนํา 26AWG พร้อม IC equalizer
- การบริโภคพลังงาน: เพียง 1.5W แม็กซ์ต่อปลาย
- สะสมร้อน สอดคล้อง RoHS เสื้อ LSZH อินเตอร์เฟซการจัดการ SFF-8636
ลักษณะ
- ความเร็ว 800Gb/s:การออกแบบ OSFP สองท่าสนับสนุน NDR InfiniBand หรือ 400G Ethernet แบบเต็ม (2x400G breakout)
- เทคโนโลยี Active Copper:IC ที่ประกอบด้วยเครื่องปรับระดับขยายความกว้างไปถึง 5m โดยยังคงความช้าต่ําสุดและพลังงาน 1.5W
- โปรต็อกอลอัคโนสติก:แฟร์มแวร์ตรวจจับอัตโนมัติ InfiniBand หรือ Ethernet; ทํางานกับสวิตช์ควอนตัม-2 และสเปคตรัม-4
- ความสมบูรณ์แบบของสัญญาณ:ทุกความยาวปรับเพื่อลดเสียงและการสะท้อนกลับ; 26AWG สําหรับตัวเลือก 5m
- การทดสอบการผลิตอย่างเข้มงวดรับประกันความน่าเชื่อถือและการทํางาน
เทคโนโลยีและมาตรฐาน
MCA4J80-N005 ถูกสร้างขึ้นจากOSFP MSA รีวิว 1.12และการใช้8 ช่องทางของ 100G-PAM4การปรับปรุงIC ปรับระดับการทํางานEEPROM ให้การระบุผลิตภัณฑ์ผ่าน I2C (SFF-8636).InfiniBand NDRและ400GbEด้วยการตรวจจับโปรโตคอลอัตโนมัติ สอดคล้องกับความต้องการ RoHS, LSZH และ HF (ไร้ฮาโลเจน) PCB
หลักการการทํางาน: การปรับระดับทองแดง
ไม่เหมือนกับสาย DAC ที่ไม่ใช้ไฟฟ้า, MCA4J80-N005 ใส่ IC ที่ใช้พลังงานต่ําในตัวเครื่องเชื่อม OSFP แต่ละตัว. IC นี้ชดเชยการสูญเสียสัญญาณความถี่สูงในช่วงการใช้งานทองแดงที่ยาวนานสําหรับรุ่น 5m, สายไฟ 26AWG ที่หนากว่าถูกใช้เพื่อลดความต้านทาน, และเครื่องปรับปรุงรูปแบบใหม่ของแผนตา 100G-PAM4 ทั้งปลายตัวส่งและปลายตัวรับ.ผลลัพธ์คือ สายเชื่อมที่ประพฤติทางไฟฟ้า เหมือนสายไฟที่สั้นกว่ามาก, ประสบความสําเร็จ 800Gb / s กับ BER ต่ํากว่าระบุความจํากัดในขณะที่ dissipate เพียง 1.5W ต่อปลาย
การใช้งานและการใช้งาน
- คอนตัม-2 เปลี่ยน เปลี่ยนเชื่อมต่อสวิทช์ InfiniBand ขนาด 800Gb/s ไปด้วยกันถึง 5 เมตร
- เปลี่ยนเป็น DGX H100:เหมาะสําหรับเชื่อมต่อสวิตช์ Quantum-2 ToR กับระบบ NVIDIA DGX H100 (มีให้เลือกแบบ flat/finned)
- ศูนย์ข้อมูลอีเทอร์เน็ต:สเปคเตอร์ม-4 400G สวิตช์อินเตอร์คอนเนคชั่น หรือเซอร์เวอร์-ต่อ-ใบ
- รีฟความหนาแน่นสูง:การเชื่อมต่อสายไฟในเรคระยะสั้น ด้วยความช้าน้อยที่สุด
เฉพาะเจาะจงทางเทคนิค และตัวเลือกการสั่งซื้อ
| รุ่น | ความยาว | AWG | อัตราข้อมูล | พลังงานต่อปลาย | กว้างของเคเบิล | ขนาดความละเอียด |
|---|---|---|---|---|---|---|
| MCA4J80-N005 | 5 เมตร | 26 AWG | 800Gb/s (2x400G) | 1.5W | 8.9 ± 0.3 มิลลิเมตร | 44.5 มิลลิเมตร (5x dia) |
| MCA4J80-N004 | 4 เมตร | 30 AWG | 800Gb/s (2x400G) | 1.5W | 7.2 ± 0.3 มิลลิเมตร | 360.0 มิลลิเมตร |
| MCA4J80-N003 | 3 เมตร | 30 AWG | 800Gb/s (2x400G) | 1.5W | 7.2 ± 0.3 มิลลิเมตร | 360.0 มิลลิเมตร |
หมายเหตุ: มีให้เลือกแบบ flat-top และ flat-to-finned สําหรับ DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF) ทุกสายไฟรองรับอุณหภูมิการทํางาน 0 °C ถึง +70 °C, การให้บริการ 3.3Vและมีอินเตอร์เฟซลําดับ I2C.
ข้อดีและความแตกต่าง
- vs. DAC ป้า:ขยายความกว้างไปถึง 5m (เฉพาะเฉพาะเฉพาะ ~ 3m) โดยไม่เพิ่มความช้าหรือพลังงานอย่างสําคัญ
- VS ออทติกแอคทีฟ (AOC):ค่าใช้จ่ายต่ํากว่า พลังงานต่ํากว่า (1.5W VS ~ 3-5W) และไม่มีการทําความสะอาด / การบํารุงรักษาของอินเตอร์เฟซออปติก
- ความยืดหยุ่นของโปรโตคอล:SKU เดี่ยวทํางานสําหรับ InfiniBand และ Ethernet; โปรโตคอลการตรวจจับอัตโนมัติ
- ความสมบูรณ์แบบของสัญญาณ:ออกแบบมาเพื่อ NDR ต้องการ 100G-PAM4 ด้วยการสะท้อนน้อยที่สุด
บริการและการสนับสนุน
เราให้คําปรึกษาทางเทคนิคตลอด 24 ชั่วโมง, บริการ RMA, และสนับสนุนการออกแบบโครงสร้างการเชื่อมต่อสายไฟฟ้า แต่ละ MCA4J80-N005 มีการรับประกัน 1 ปีและการทดสอบก่อนการจัดส่งอย่างยาวนานความยาวและการติดป้ายตามความต้องการอุปกรณ์ที่เราเก็บไว้ จะให้สินค้าถูกส่งในวันเดียวกัน
คําถามที่พบบ่อย (FAQ)
คําถาม: ผมใช้ MCA4J80-N005 กับสวิตช์อีเทอร์เน็ต 400G ได้มั้ย?
A:ใช่. สายเคเบิลตรวจสอบโปรโตคอลโดยอัตโนมัติ; เมื่อเชื่อมต่อกับสวิตช์ 400G Spectrum-4 มันทํางานเป็น 2x400GbE breakout สําหรับ InfiniBand Quantum-2 มันทํางานเป็น 800Gb / s NDR สองท่าเรือ
คําถาม: ความแตกต่างระหว่าง ACC และ DAC ที่ไม่ทํางานคืออะไร?
A:ACC รวมถึง IC equalizer ภายในตัวเชื่อมเพื่อเปลี่ยนรูปของสัญญาณ ทําให้ระยะทางยาวขึ้นไปถึง 5m ในระยะ 800GDAC ที่ไม่ทํางานไม่มีส่วนประกอบที่ทํางาน และจํากัดประมาณ 2-3m ในความเร็วเหล่านี้.
ถาม: สายนี้ต้องการการปรับแต่งอะไรบ้างไหม?
A:เปล่า มันเป็นแบบพล๊อกแอนด์เพลย์ EEPROM ให้การระบุตัว และโฮสต์จะกําหนดการเชื่อมต่อโดยอัตโนมัติ ตามโปรโตคอล
Q: วงกลมโค้งขั้นต่ําสําหรับการติดตั้งคืออะไร?
A:สําหรับรุ่น 5 เมตร (26AWG) ระยะวงศ์บิดเดียวคือ 44.5 มม. สําหรับการบิดซ้ําซ้ํารักษา 89 มม.หลีกเลี่ยงการบิดคมใกล้สายเชื่อม (รัศมีบิดการประกอบ 10x กว้าง).
ถาม: สายนี้เข้ากันได้กับระบบ DGX H100 ไหม
A:ใช่ สําหรับ DGX H100 เราแนะนําให้มีตัวแบบ flat-top หรือ flat-to-finned (MCA4J80-N003-FLT / -FTF) ที่ถูกออกแบบมาเพื่ออินเตอร์เฟซชัสซีเฉพาะเจาะจงระบบมาตรฐาน N005 ใช้สําหรับการเชื่อมต่อสวิตช์-สวิตช์.
ข้อควรระวังและแนวทางการใช้
- ความรู้สึกของ ESD:ใช้เชือกข้อมือที่ติดดินเมื่อใส่เข้าไปในกรง OSFP เครื่องเชื่อมส่งพร้อมกับหมวกป้องกัน
- รังสีโค้ง:ไม่เคยบิดสายไฟแน่นกว่า 5 เท่าของเส้นผ่าตัดภายนอก (44.5 มม.สําหรับ N005) ระหว่างการติดตั้ง; รักษา 10 เท่าสําหรับบิดซ้ํา
- อุณหภูมิการทํางานให้แน่ใจว่าอุณหภูมิบริเวณภายใน 0 °C ∼ 70 °C การเกินขีดจํากัดอาจทําให้การทํางานของเครื่องปรับระดับเสื่อมลง
- การปฏิบัติตาม:นี่คืออุปกรณ์ประเภท A ในพื้นที่ที่อยู่อาศัย มันอาจทําให้เกิดการขัดแย้ง
- การเก็บรักษา:เก็บไว้ในสภาพที่สะอาดแห้ง ระหว่าง - 40 °C และ 85 °C หลีกเลี่ยงการบดหรือบรรจุภาระหนักบนสายไฟ
