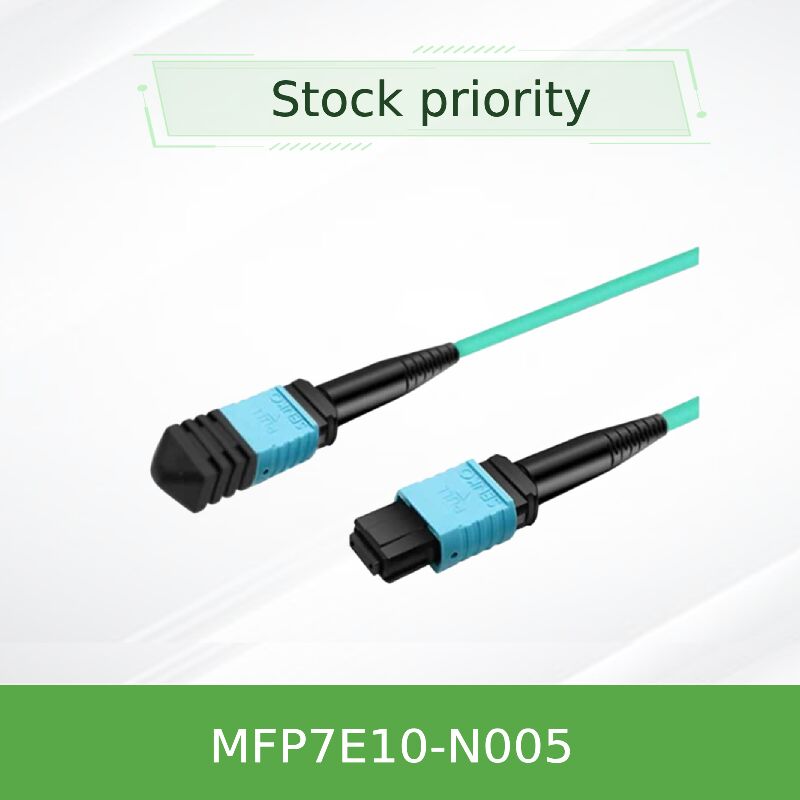

NVIDIA Mellanox MFP7E10-N005 สายไฟเบอร์ MPO-12/APC มัลติโหมด 50 เมตร | แบบ 8 เส้น Type-B สำหรับ 800G/400G
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFP7E10-N005 (980-9I73V-000005) |
| เอกสาร: | MFP7E10-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขชิ้นส่วน: | MFP7E10-N005 (980-9I73V-000005) | ประเภทสายเคเบิล: | สายไฟเบอร์มัลติโมด |
|---|---|---|---|
| ประเภทไฟเบอร์: | OM4, 50/125 µm | ความยาว: | 5 ม |
| ขั้วต่อ: | MPO-12/APC (หญิง) | อัตราข้อมูล: | สูงสุด 400 Gbps |
| เน้น: | สายไฟเบอร์มัลติโหมด Mellanox 50 เมตร,สายเคเบิล MPO-12/APC แบบ 8 เส้น,ไฟเบอร์ออปติก Mellanox 800G/400G |
||
รายละเอียดสินค้า
High-performance 5-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—designed for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center interconnects.
- MPO-12/APC เพศเมียสู่ MPO-12/APC เพศเมีย, การปรับเปลี่ยนแบบครอสโวร์แบบชนิด B 8 สายใย
- ความยาว 5 เมตร กว้าง 3.0 มิลลิเมตร เสื้อน้ํา LSZH (OM3/OM4 มัลติโมด)
- รองรับเครื่องรับสัญญาณ OSFP 800Gb/s และเครื่องรับสัญญาณ OSFP/QSFP112 400Gb/s
- มุมสัมผัสทางกายภาพ (APC) 8° โปลิศเพื่อการสะท้อนหลังอย่างน้อย
- ความสูญเสียการใส่ ≤0.35dB + 0.0004 x L, ความสูญเสียการกลับ ≥35dB
- สายสกัดชนิด B 8 สาย:สายไฟเบอร์ 1 ติดต่อกับสายไฟเบอร์ 12 ที่ปลายตรงข้าม
- APC โปแลนด์:หน้าปลายมุม 8 องศา ลดการสะท้อนกลับ, รับประกันความสมบูรณ์ของสัญญาณสําหรับการปรับปรุง PAM4 ความเร็วสูง
- มัลติโมด OM3/OM4:สายใยขนาด 50/125μm พร้อมแจ็คเก็ตน้ํา; ปรับปรุงให้เหมาะสมกับสาย 400G/800G ระยะสั้นสูงถึง 50m
- เสื้อ LSZH:วัสดุฮาโลเจนที่มีควันต่ํา ไม่มีฮาโลเจน เพื่อความปลอดภัยในสภาพแวดล้อมของศูนย์ข้อมูล
- การทดสอบอย่างเข้มงวดความสูญเสียการใส่และความสูญเสียการกลับ 100% ที่ได้รับการทดสอบเพื่อการทํางานที่น่าเชื่อถือ
MFP7E10-N005 ตรงกับIEC 61754-7(ครอบครัวเครื่องเชื่อม MPO)GR-1435และANSI/TIA/EIA 604-5มันใช้8 สายใยมูลติโมดที่ทํางาน (50/125μm)ด้วยAPC 8 ° โปลิศการเชื่อมสายข้ามสายประเภท B รับรองการจัดท่า Tx-to-Rx ที่ถูกต้องต่อ pinouts เครื่องรับสัญญาณInfiniBand NDR, 400GbE และ NVLinkโปรโตคอลเมื่อใช้กับโมดูลออปติกที่เข้ากันได้ (MMA4Z00-NS, MMA1Z00-NS)
ในเครื่องรับสัญญาณ OSFP 800G ที่มีสองท่าทาง มี 2 อินเตอร์เฟซออปติก 4 เลนในการส่งและรับผ่านเส้นใยแยกกัน MFP7E10-N005 ใช้ระบบครอสโอเวอร์ประเภท B:สายไฟเบอร์ 1 ที่ปลาย A ติดต่อกับสายไฟเบอร์ 12 ที่ปลาย B, สายไฟเบอร์ 2 ไปยังสายไฟเบอร์ 11 เป็นต้นการเลนกมุม 8 องศา (APC) ส่งแสงสะท้อนใด ๆ ออกจากช่องเลเซอร์, ป้องกันการบิดเบือนสัญญาณและรักษาอัตราความผิดพลาดบิตที่ต่ําใน 100G PAM4 ต่อเลน
- คอนตัม-2 เปลี่ยน เปลี่ยนเชื่อมต่อสวิตช์ OSFP 800G ที่มีสองท่าทางกันสูงสุด 5 เมตร
- เปลี่ยนเป็น ConnectX-7/BlueField-3สลับ Link ToR ไปยังตัวปรับ 400G (OSFP หรือ QSFP112)
- เนื้อผ้า NVLink:การเชื่อมต่อทางออปติกสําหรับ GPU คลัสเตอร์ โดยใช้ NVLink ผ่านไฟเบอร์
- ศูนย์ข้อมูลขนาดใหญ่การเชื่อมต่อทางออนไลน์ระยะสั้น ระหว่างเรคกับเรค
| รุ่น | ความยาว | ประเภทเครื่องเชื่อม | จํานวนเส้นใย | ประเภทเส้นใย | ชุด | การสูญเสียการใส่ |
|---|---|---|---|---|---|---|
| MFP7E10-N005 | 5 เมตร | MPO-12/APC หญิง | 8 คนทํางาน + 4 คนไม่ทํางาน | MM OM3 (≤30m) / OM4 (>30m) | Aqua LSZH ขนาด 3.0 มิลลิเมตร | ≤0.35 + 0.0004*L dB |
| MFP7E10-N003 | 3 เมตร | MPO-12/APC หญิง | 8 มีผล | OM3 | Aqua LSZH | ≤0.35 dB |
| MFP7E10-N050 | 50 เมตร | MPO-12/APC หญิง | 8 มีผล | OM4 | Aqua LSZH | ≤0.37 dB |
หมายเหตุ: อุณหภูมิการทํางาน 0 °C ถึง 70 °C, การเก็บรักษา -40 °C ถึง 85 °C. รัศมีโค้งขั้นต่ํา 30 มม. รุ่น B crossover ตาม IEC 61754-7
- VS สายทองแดง:ระยะทางที่ยาวกว่า (5m ถึง 50m) ด้วยน้ําหนักที่ต่ํากว่าและการไหลอากาศที่ดีกว่าใน racks
- APC โปแลนด์:การสูญเสียการกลับที่ดีกว่า (≥ 35dB) เมื่อเทียบกับ UPC ที่มีความสําคัญสําหรับเส้นเชื่อม 100G-PAM4
- รุ่น B:พลั๊ก-แอนด์-เพลย์ความสอดคล้องกับ NVIDIA transceivers ไม่จําเป็นต้องใช้งานมือ
- เสื้อ LSZH:การปรับปรุงความปลอดภัยในศูนย์ข้อมูล ลดควันพิษในกรณีเกิดไฟ
เราให้คําปรึกษาทางเทคนิคตลอด 24 ชั่วโมง, บริการ RMA, และสนับสนุนการออกแบบโครงสร้างระบบเคเบิล ทุก MFP7E10-N005 มีการรับประกัน 1 ปีและการทดสอบโรงงาน 100%ความยาวตามต้องการสําหรับการสั่งซื้อปริมาณอุตสาหกรรมของเรารับประกันการจัดส่งในวันเดียวกันสําหรับสินค้าในสต็อค การสนับสนุนก่อนการขายสําหรับการตรวจสอบความสอดคล้องของเครื่องรับสัญญาณ
A:มันถูกออกแบบให้กับโมดูลออปติก NVIDIA MMA4Z00-NS (OSFP DR8 สองทางเข้า), MMA4Z00-NS400 (OSFP), และ MMA1Z00-NS400 (QSFP112) ที่ใช้ใน ConnectX-7 และ BlueField-3.
A:ไม่. เครื่องเชื่อม APC (มุม) และ UPC ( ultra polish) มีหน้าปลายที่แตกต่างกันและจะไม่จับคู่อย่างถูกต้อง
A:แบบ B crossover (เส้นใย 1 ถึง 12) ตรงกับ pinout ของเครื่องรับสัญญาณออปติก ที่เส้นทาง 1 ของตัวส่งตรงกับเส้นทาง 12 ของตัวรับที่ปลายทางสายเคเบิลตรง (ประเภท A) สําหรับการใช้งานอื่น ๆ เช่น optics ปานกลางที่มีการวางแผน pin เดียวกัน.
A:ใช่ มันรองรับ 400GBASE-SR8 และ 800GBASE-SR8 เมื่อใช้กับโมดูลทางออนไลน์ 400G/800G ที่เหมาะสม
A:ระยะโค้งขั้นต่ํา 30 มม. ไม่ให้โค้งคมใกล้สายเชื่อม
- ทําความสะอาดก่อนใช้:ดําเนินการทําความสะอาดเครื่องเชื่อม MPO ด้วยเครื่องทําความสะอาดแบบคลิกเดียวที่เหมาะสม ก่อนการใส่
- หมวกฝุ่น:ใส่หมวกป้องกันไว้จนถึงตอนการติดตั้ง; เก็บหมวกไว้เพื่อใช้ในอนาคต
- ความรู้เกี่ยวกับ ESD:ถึงแม้ว่าสายไฟฟ้าจะเป็นสายที่ไม่ทํางาน แต่มันจะเชื่อมต่อกับเครื่องรับสัญญาณที่มีความรู้สึกต่อ ESD โดยใช้สายเชือกข้อมือที่ติดดิน
- รังสีโค้ง:ไม่เกินรัศมีโค้ง 30 มิลลิเมตร; หลีกเลี่ยงความเครียดบนเครื่องเชื่อม
- ความเหมาะสม:ตรวจสอบประเภทเครื่องรับสัญญาณ (APC vs UPC) ก่อนสั่ง
