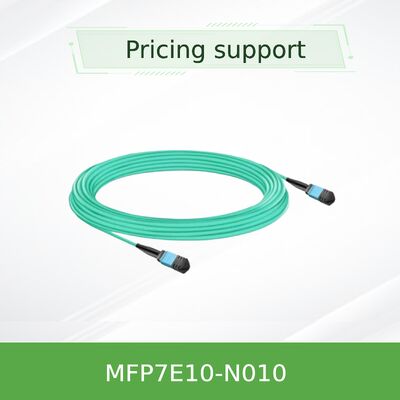

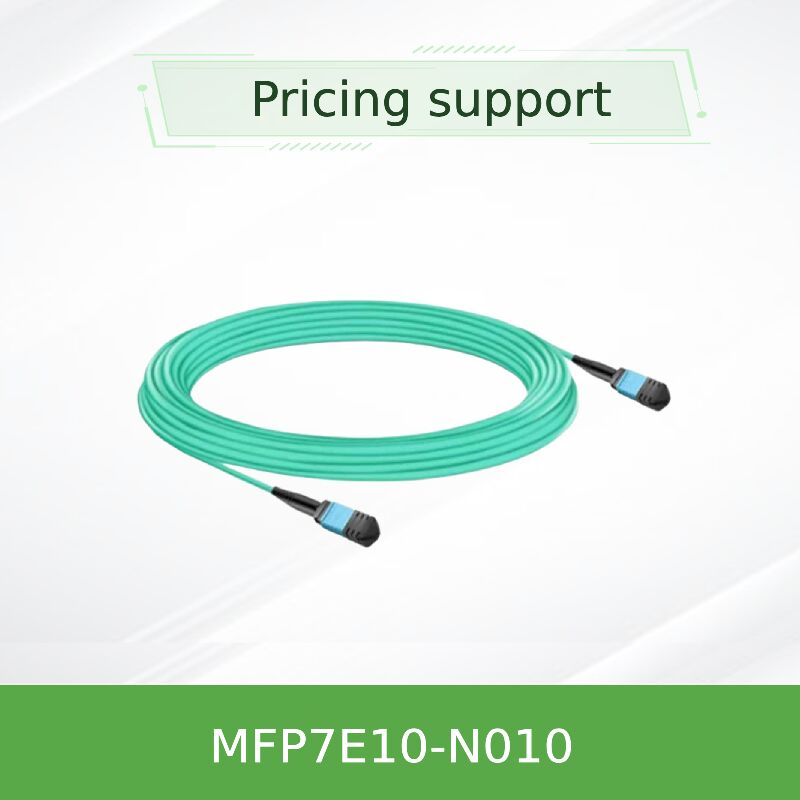

NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC คาเบลไฟเบอร์ออปติกมัลติโมด

สายไฟเบอร์ออปติกมัลติโหมด NVIDIA MFP7E10-N010 10 ม. MPO-12/APC

สายไฟเบอร์ออปติกมัลติโหมด MPO-12/APC ถึง MPO-12/APC ความยาว 10 เมตรที่เชื่อถือได้ พร้อมไฟเบอร์ใช้งาน 8 เส้น ออกแบบมาสำหรับทรานซีฟเวอร์ออปติคัล OSFP แบบ twin-port 800G และ QSFP112 400G ในโครงสร้างพื้นฐานศูนย์ข้อมูล InfiniBand NDR และ 400GbE

• MPO-12/APC ตัวเมีย ถึง MPO-12/APC ตัวเมีย, การกำหนดค่าแบบไขว้ 8 ไฟเบอร์ ประเภท B
• ความยาว 10 เมตร เส้นผ่านศูนย์กลาง 3.0 มม., ฉนวน LSZH สีฟ้า (OM4 มัลติโหมด)
• รองรับทรานซีฟเวอร์ OSFP แบบ twin-port 800Gb/s และ OSFP/QSFP112 400Gb/s
• การขัดเงาแบบ Angled Physical Contact (APC) 8° เพื่อลดการสะท้อนกลับให้น้อยที่สุด
• การสูญเสียการแทรก ≤0.35 + 0.0004*L dB, การสูญเสียผลตอบแทน ≥35dB

คุณสมบัติ

• 8 ไฟเบอร์ ประเภท B แบบไขว้: ไฟเบอร์ 1 เชื่อมต่อกับไฟเบอร์ 12 ที่ปลายตรงข้าม เพื่อให้แน่ใจว่าการจัดแนว Tx-to-Rx ถูกต้องตามผังขาของทรานซีฟเวอร์
• การขัดเงา APC: หน้าตัดมุม 8 องศาช่วยลดการสะท้อนกลับ ซึ่งมีความสำคัญต่อความสมบูรณ์ของสัญญาณที่ 100G PAM4 ต่อเลน
• ไฟเบอร์มัลติโหมด OM4: ไฟเบอร์ 50/125 ไมโครเมตร ปรับให้เหมาะสมสำหรับระยะ 10 เมตร ด้วยการสูญเสียการแทรกต่ำ ฉนวนสีฟ้าเพื่อการระบุที่ง่าย
• ฉนวน LSZH: วัสดุ Low Smoke Zero Halogen เพื่อความปลอดภัยที่เพิ่มขึ้นในสภาพแวดล้อมศูนย์ข้อมูล
• การทดสอบอย่างเข้มงวด: ทดสอบการสูญเสียการแทรกและการสูญเสียผลตอบแทน 100% เพื่อประสิทธิภาพที่เชื่อถือได้ตั้งแต่แกะกล่อง

เทคโนโลยีและมาตรฐาน

MFP7E10-N010 เป็นไปตามมาตรฐาน IEC 61754-7 (ตระกูลขั้วต่อ MPO), GR-1435, และ ANSI/TIA/EIA 604-5 ใช้ ไฟเบอร์มัลติโหมดใช้งาน 8 เส้น (50/125 ไมโครเมตร OM4) พร้อม การขัดเงา APC 8° การเดินสายแบบไขว้ประเภท B ช่วยให้มั่นใจได้ว่าการจัดแนว Tx-to-Rx ถูกต้อง เหมาะสำหรับโปรโตคอล InfiniBand NDR, 400GbE และ NVLink เมื่อใช้กับโมดูลออปติคัลที่เข้ากันได้ (MMA4Z00-NS, MMA1Z00-NS)

หลักการทำงาน: การไขว้แบบออปติคัลด้วย APC

ในทรานซีฟเวอร์ OSFP 800G แบบ twin-port อินเทอร์เฟซออปติคัล 4 เลนสองตัวจะส่งและรับผ่านไฟเบอร์แยกกัน MFP7E10-N010 ใช้รูปแบบการไขว้แบบ Type-B: ไฟเบอร์ 1 ที่ปลาย A เชื่อมต่อกับไฟเบอร์ 12 ที่ปลาย B, ไฟเบอร์ 2 กับไฟเบอร์ 11 เป็นต้น สิ่งนี้ทำให้มั่นใจได้ว่าเลเซอร์ส่งจากเลน 1 จะตรงกับโฟโตดีเทคเตอร์ของเลน 12 ที่ปลายทาง การขัดเงาแบบมุม 8° (APC) จะนำแสงสะท้อนออกไปจากช่องเลเซอร์ ป้องกันการบิดเบือนของสัญญาณ และรักษาอัตราข้อผิดพลาดบิตต่ำที่ 100G PAM4 ต่อเลน

การใช้งานและการติดตั้ง

• Quantum-2 Switch to Switch: เชื่อมต่อสวิตช์ OSFP 800G แบบ twin-port ที่ระยะห่างสูงสุด 10 เมตร
• Switch to ConnectX-7/BlueField-3: เชื่อมต่อสวิตช์ ToR กับอะแดปเตอร์ 400G (OSFP หรือ QSFP112)
• NVLink Fabrics: การเชื่อมต่อแบบออปติคัลสำหรับคลัสเตอร์ GPU โดยใช้ NVLink ผ่านไฟเบอร์
• Hyperscale Data Centers: การเชื่อมต่อแบบออปติคัลระยะสั้นระหว่างแร็คกับแร็ค พร้อมแผงแพตช์

ข้อมูลจำเพาะทางเทคนิคและตัวเลือกการสั่งซื้อ

หมายเหตุ: อุณหภูมิใช้งาน 0°C ถึง 70°C, อุณหภูมิเก็บรักษา -40°C ถึง 85°C. รัศมีโค้งงอขั้นต่ำ 30 มม. การไขว้แบบ Type-B ตามมาตรฐาน IEC 61754-7

ข้อดีและจุดเด่น

• เทียบกับสายทองแดง: ระยะทางไกลกว่า (10 เมตร) น้ำหนักเบากว่า การไหลเวียนอากาศดีกว่า และทนทานต่อ EMI
• การขัดเงา APC: การสูญเสียผลตอบแทนที่เหนือกว่า (≥35dB) เมื่อเทียบกับ UPC ซึ่งมีความสำคัญต่อลิงก์ 100G-PAM4
• การไขว้แบบ Type-B: เข้ากันได้แบบ Plug-and-play กับทรานซีฟเวอร์ NVIDIA ไม่จำเป็นต้องไขว้ด้วยตนเอง
• ประสิทธิภาพ OM4: ปรับให้เหมาะสมสำหรับระยะ 10 เมตร ด้วยการสูญเสียการแทรกน้อยที่สุด รองรับการอัปเกรด 800G ในอนาคต

บริการและการสนับสนุน

เราให้บริการให้คำปรึกษาด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน บริการ RMA และการสนับสนุนการออกแบบโครงสร้างพื้นฐานสายเคเบิล MFP7E10-N010 แต่ละรายการมีการรับประกัน 1 ปี และผ่านการทดสอบจากโรงงาน 100% มีความยาวแบบกำหนดเองสำหรับคำสั่งซื้อจำนวนมาก คลังสินค้าของเราช่วยให้สามารถจัดส่งได้ภายในวันเดียวกันสำหรับสินค้าที่มีในสต็อก มีการสนับสนุนก่อนการขายเพื่อตรวจสอบความเข้ากันได้ของทรานซีฟเวอร์

คำถามที่พบบ่อย (FAQ)

ถาม: สายเคเบิลนี้เข้ากันได้กับทรานซีฟเวอร์ใดบ้าง?

ตอบ: ออกแบบมาสำหรับโมดูลออปติคัล NVIDIA MMA4Z00-NS (OSFP DR8 แบบ twin-port), MMA4Z00-NS400 (OSFP) และ MMA1Z00-NS400 (QSFP112) ที่ใช้ใน ConnectX-7 และ BlueField-3

ถาม: ฉันสามารถใช้สายเคเบิลนี้กับขั้วต่อ MPO/UPC ได้หรือไม่?

ตอบ: ไม่ได้ ขั้วต่อ APC (มุม) และ UPC (ขัดเงาพิเศษ) มีหน้าตัดที่แตกต่างกันและจะไม่เชื่อมต่อกันอย่างถูกต้อง ควรใช้ APC กับ APC เสมอ

ถาม: ความแตกต่างระหว่างสายเคเบิลแบบ Type-B และแบบตรงคืออะไร?

ตอบ: การไขว้แบบ Type-B (ไฟเบอร์ 1 ถึง 12) ตรงกับผังขาของทรานซีฟเวอร์ออปติคัลที่เลนส่ง 1 ตรงกับเลนรับ 12 ที่ปลายทาง สายเคเบิลแบบตรง (Type-A) สำหรับการใช้งานอื่น ๆ เช่น ออปติคัลแบบขนานที่มีผังขาเหมือนกัน

ถาม: สายเคเบิลนี้เข้ากันได้กับ 400G Ethernet หรือไม่?

ตอบ: ใช่ รองรับ 400GBASE-SR8 และ 800GBASE-SR8 เมื่อใช้กับโมดูลออปติคัล 400G/800G ที่เหมาะสม

ถาม: รัศมีโค้งงอขั้นต่ำระหว่างการติดตั้งคือเท่าใด?

ตอบ: รัศมีโค้งงอขั้นต่ำคือ 30 มม. ตลอดความยาวสายเคเบิล หลีกเลี่ยงการโค้งงออย่างรุนแรงใกล้กับขั้วต่อ

ข้อควรระวังและแนวทางการจัดการ

• ทำความสะอาดก่อนใช้งาน: ทำความสะอาดขั้วต่อ MPO ด้วยเครื่องทำความสะอาดแบบคลิกเดียวที่เหมาะสมก่อนเสียบเสมอ การปนเปื้อนทำให้เกิดข้อผิดพลาดในการเชื่อมต่อ
• ฝาปิดกันฝุ่น: ปิดฝาป้องกันไว้จนกว่าจะถึงเวลาติดตั้ง เก็บฝาไว้ใช้ในอนาคต
• การตระหนักถึง ESD: แม้ว่าสายเคเบิลจะเป็นแบบพาสซีฟ แต่ก็เสียบเข้ากับทรานซีฟเวอร์ที่ไวต่อ ESD ควรใช้สายรัดข้อมือที่ต่อลงดิน
• รัศมีโค้งงอ: อย่าให้เกินรัศมีโค้งงอ 30 มม. หลีกเลี่ยงแรงดึงที่ขั้วต่อ
• ความเข้ากันได้: ตรวจสอบประเภททรานซีฟเวอร์ (APC กับ UPC) ก่อนสั่งซื้อ สายเคเบิลนี้เป็นแบบ APC เท่านั้น
