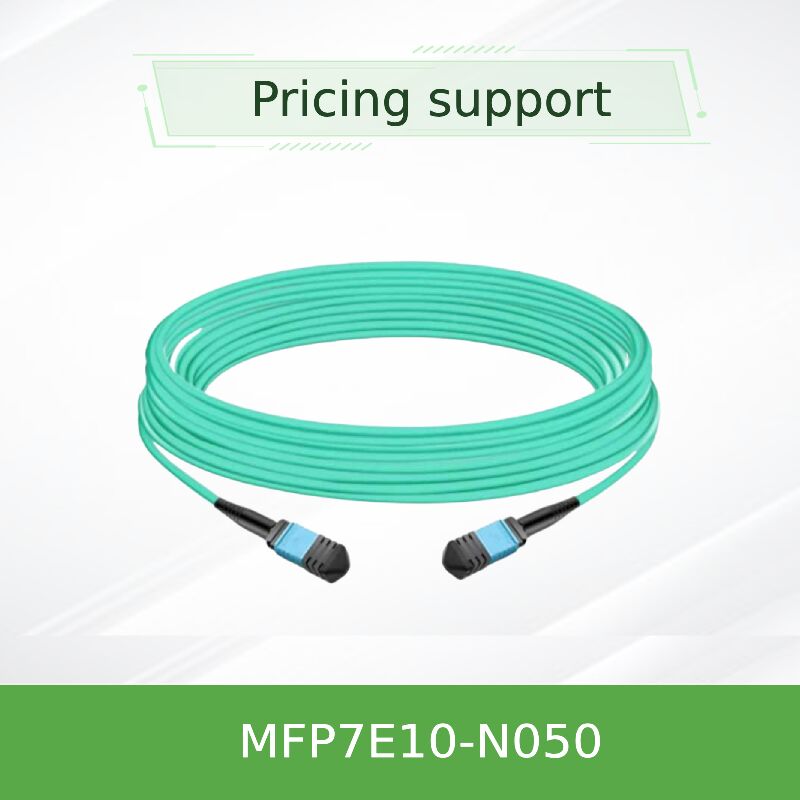

NVIDIA mellanox MFP7E10-N050 50m MPO-12/APC สายไฟเบอร์มัลติโมด OM4 ประเภท B สําหรับ 800G/400G

สายไฟเบอร์ออปติกมัลติโหมด NVIDIA MFP7E10-N050 ความยาว 50 เมตร MPO-12/APC ถึง MPO-12/APC พร้อมไฟเบอร์ใช้งาน 8 เส้น ออกแบบมาสำหรับทรานซีฟเวอร์ออปติคัล OSFP แบบ twin-port ระยะไกล 800G และ QSFP112 400G ในโครงสร้างเครือข่าย InfiniBand NDR และ 400GbE ขนาดใหญ่

• MPO-12/APC ตัวเมีย ถึง MPO-12/APC ตัวเมีย, การกำหนดค่าแบบไขว้ 8 เส้น Type-B
• ความยาว 50 เมตร เส้นผ่านศูนย์กลาง 3.0 มม., ฉนวน LSZH สีฟ้า (OM4 มัลติโหมด)
• ระยะทางสูงสุดที่ระบุสำหรับไฟเบอร์มัลติโหมดกับทรานซีฟเวอร์ออปติคัลของ NVIDIA
• การขัดเงาแบบ Angled Physical Contact (APC) 8° เพื่อลดการสะท้อนกลับให้น้อยที่สุด
• การสูญเสียจากการสอดแทรก ≤0.35 + 0.0004*L dB, การสูญเสียจากการสะท้อนกลับ ≥35dB

• การไขว้แบบ 8 เส้น Type-B: ไฟเบอร์ 1 เชื่อมต่อกับไฟเบอร์ 12 ที่ปลายอีกด้านหนึ่ง เพื่อให้แน่ใจว่าการจัดแนว Tx-to-Rx ถูกต้องสำหรับทรานซีฟเวอร์ออปติคัล
• การขัดเงา APC: หน้าตัดมุม 8 องศา ช่วยลดการสะท้อนกลับ ซึ่งมีความสำคัญต่อความสมบูรณ์ของสัญญาณที่ 100G PAM4 ต่อเลน ตลอดระยะทางสูงสุด
• ไฟเบอร์มัลติโหมด OM4: ไฟเบอร์ขนาด 50/125 ไมโครเมตร ปรับให้เหมาะสมสำหรับระยะทาง 50 เมตร ด้วยการสูญเสียจากการสอดแทรกต่ำ ฉนวนสีฟ้าเพื่อการระบุที่ง่าย
• ฉนวน LSZH: วัสดุ Low Smoke Zero Halogen เพื่อความปลอดภัยที่เพิ่มขึ้นในสภาพแวดล้อมศูนย์ข้อมูล
• การทดสอบอย่างเข้มงวด: ทดสอบการสูญเสียจากการสอดแทรกและการสูญเสียจากการสะท้อนกลับ 100% เพื่อประสิทธิภาพที่เชื่อถือได้ตั้งแต่แกะกล่อง

MFP7E10-N050 เป็นไปตามมาตรฐาน IEC 61754-7 (ตระกูลคอนเนคเตอร์ MPO), GR-1435, และ ANSI/TIA/EIA 604-5 ใช้ ไฟเบอร์มัลติโหมดใช้งาน 8 เส้น (50/125 ไมโครเมตร OM4) พร้อม การขัดเงา APC 8° การเดินสายแบบ Type-B crossover ช่วยให้มั่นใจได้ว่าการจัดแนว Tx-to-Rx ถูกต้องตามพินเอาต์ของทรานซีฟเวอร์ เหมาะสำหรับโปรโตคอล InfiniBand NDR, 400GbE, และ NVLink เมื่อใช้กับโมดูลออปติคัลที่เข้ากันได้ (MMA4Z00-NS, MMA1Z00-NS)

ในทรานซีฟเวอร์ OSFP 800G แบบ twin-port อินเทอร์เฟซออปติคัลแบบ 4 เลนสองตัวจะส่งและรับผ่านไฟเบอร์แยกกัน MFP7E10-N050 ใช้รูปแบบการไขว้แบบ Type-B: ไฟเบอร์ 1 ที่ปลาย A เชื่อมต่อกับไฟเบอร์ 12 ที่ปลาย B, ไฟเบอร์ 2 ถึงไฟเบอร์ 11 เป็นต้น สิ่งนี้ทำให้มั่นใจได้ว่าเลเซอร์ส่งสัญญาณจากเลน 1 จะตรงกับโฟโตดีเทคเตอร์ของเลน 12 ที่ปลายทาง การขัดเงาแบบมุม 8° (APC) จะนำแสงที่สะท้อนออกไปจากช่องเลเซอร์ ป้องกันการบิดเบือนของสัญญาณ และรักษาอัตราข้อผิดพลาดบิตที่ต่ำที่ 100G PAM4 ต่อเลน ตลอดระยะทาง 50 เมตรเต็ม

• Quantum-2 Switch ถึง Switch: เชื่อมต่อสวิตช์ OSFP 800G แบบ twin-port ข้ามหลายแถวห่างกันสูงสุด 50 เมตร
• Switch ถึง ConnectX-7/BlueField-3: เชื่อมต่อสวิตช์ ToR กับอะแดปเตอร์ 400G ในแร็คที่อยู่ห่างไกล
• NVLink Fabrics: การเชื่อมต่อแบบออปติคัลสำหรับคลัสเตอร์ GPU โดยใช้ NVLink ผ่านไฟเบอร์ในระยะทางสูงสุด
• Hyperscale Data Centers: การเชื่อมต่อแบบออปติคัลระยะไกลระหว่างแร็คกับแผงแพตช์ (สูงสุด 4 จุดเชื่อมต่อ)

• เทียบกับสายทองแดง: ระยะทางสูงสุด (50 ม.) ด้วยน้ำหนักที่เบากว่า การไหลเวียนอากาศที่ดีกว่า และการป้องกัน EMI ที่สมบูรณ์
• การขัดเงา APC: การสูญเสียจากการสะท้อนกลับที่เหนือกว่า (≥35dB) เมื่อเทียบกับ UPC ซึ่งมีความสำคัญสำหรับลิงก์ 100G-PAM4 ในระยะทางสูงสุด
• การไขว้แบบ Type-B: ความเข้ากันได้แบบ Plug-and-play กับทรานซีฟเวอร์ของ NVIDIA ไม่จำเป็นต้องมีการไขว้ด้วยตนเอง
• ประสิทธิภาพ OM4: ปรับให้เหมาะสมสำหรับระยะทาง 50 เมตร ด้วยการสูญเสียจากการสอดแทรกน้อยที่สุด รองรับแบนด์วิดท์ 800G เต็มรูปแบบ

• ทำความสะอาดก่อนใช้งาน: ทำความสะอาดคอนเนคเตอร์ MPO ด้วยเครื่องทำความสะอาดแบบคลิกเดียวที่เหมาะสมก่อนเสียบเสมอ การปนเปื้อนทำให้เกิดข้อผิดพลาดในการเชื่อมต่อ
• ฝาปิดกันฝุ่น: เก็บฝาครอบป้องกันไว้จนถึงช่วงเวลาติดตั้ง เก็บฝาครอบไว้ใช้ในอนาคต
• การรับรู้ ESD: แม้ว่าสายเคเบิลจะเป็นแบบพาสซีฟ แต่ก็เสียบเข้ากับทรานซีฟเวอร์ที่ไวต่อ ESD โปรดใช้สายรัดข้อมือที่ต่อลงดิน
• รัศมีโค้งงอ: อย่าให้เกินรัศมีโค้งงอ 30 มม. หลีกเลี่ยงแรงตึงที่คอนเนคเตอร์
• ความเข้ากันได้: ตรวจสอบประเภททรานซีฟเวอร์ (APC กับ UPC) ก่อนสั่งซื้อ สายเคเบิลนี้เป็น APC เท่านั้น
• แผงแพตช์: ข้อมูลจำเพาะ 50 ม. สมมติว่ามีจุดเชื่อมต่อคอนเนคเตอร์สูงสุด 4 จุด จุดเชื่อมต่อเพิ่มเติมอาจเพิ่มการสูญเสีย

เราให้บริการให้คำปรึกษาด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน บริการ RMA และการสนับสนุนการออกแบบโครงสร้างพื้นฐานสายเคเบิล MFP7E10-N050 แต่ละรายการมาพร้อมกับการรับประกัน 1 ปี และการทดสอบจากโรงงาน 100% มีความยาวแบบกำหนดเองสำหรับคำสั่งซื้อจำนวนมาก สินค้าคงคลังของเราช่วยให้มั่นใจได้ว่าสินค้าที่มีในสต็อกจะถูกจัดส่งภายในวันเดียวกัน มีการสนับสนุนก่อนการขายสำหรับการตรวจสอบความเข้ากันได้ของทรานซีฟเวอร์และการคำนวณงบประมาณลิงก์
