สายแยกไฟเบอร์ออปติก NVIDIA Mellanox MFP7E20-N015 แบบ 1:2 MPO/APC มัลติโหมด ความยาว 50 เมตร OM4 LSZH สำหรับการเชื่อมต่อ 400G OSFP/QSFP112

NVIDIA MFP7E20-N015 1: 2 สายไฟเบอร์สปลิทเตอร์มัลติโมด

ข้อดีหลัก:ใช้เส้นใยมูลติโมดที่ใช้งาน 8 เส้นใย (50/125μm) ในระบบ 1×MPO-12/APC ถึง 2×MPO-12/APCสองปลายแยกเชื่อมต่อกับการ์ดอินเตอร์เฟซเครือข่าย 400G OSFP หรือ QSFP112, ส่ง 200Gb / s ต่อสาขา การเชื่อมต่อสายข้ามสายประเภท B, ความสูญเสียการใส่ที่ต่ํามาก, และความกว้างถึง 50 เมตรทําให้มันเหมาะสมสําหรับการเชื่อมต่อไฟเบอร์ความหนาแน่นสูงในศูนย์ข้อมูลที่ทันสมัย

• ✔ การ ออกแบบ แบบ แตก ง่าย
  1×MPO/APC → 2×MPO/APC (8 สายใย / 4 สาย)
• ✔ ระยะทางสูงสุด
  50m (OM4) / 30m (OM3)
• ✔ การสนับสนุนโปรโตคอล
  InfiniBand NDR / Ethernet / NVLink
• ✔ เสื้อ LSZH
  OFNR/LSZH ป้องกันไฟ

ลักษณะสําคัญ

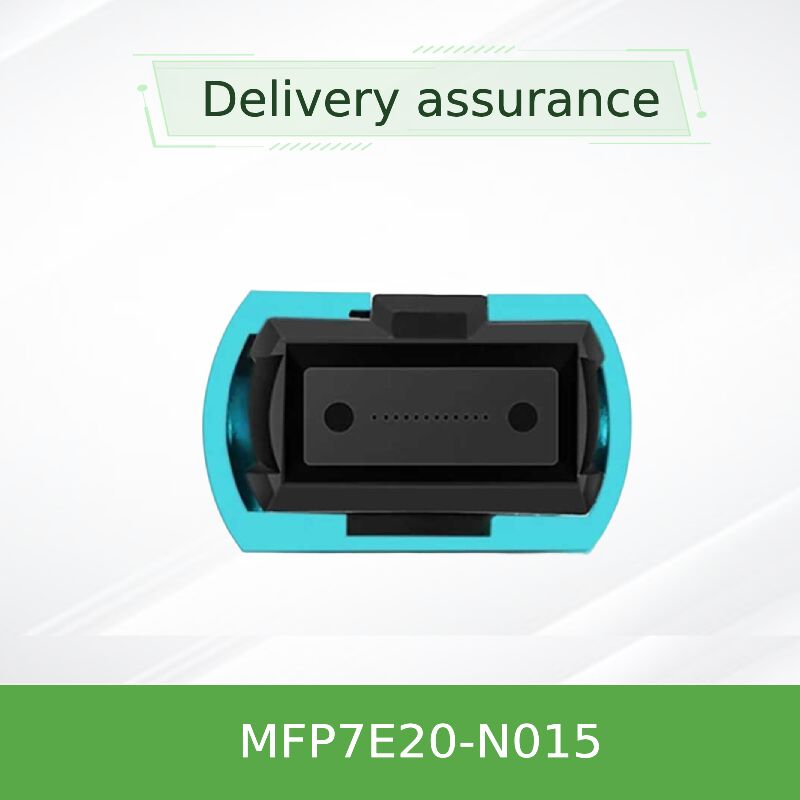

• MPO-12/APC 8 ° มุมเลืองหน้าปลายลดการสะท้อนกลับ (การสูญเสียการกลับ ≥ 35 dB) ให้น้อยที่สุด, รับประกันความสมบูรณ์แบบสัญญาณที่ดีเยี่ยม.
• อุปกรณ์ล็อคแบบดันดึง ทําให้สามารถปล่อยไวในราฟความหนาแน่นสูง; เสื้อสายกลมยืดหยุ่นที่มีรัศมีโค้งขั้นต่ํา 30 มิลลิเมตร
• สอดคล้องกับ Telcordia GR-1435 และ IEC 61754-7 สร้างด้วยเส้นใยมูลติโมด 50/125 μm (OM3/OM4)
• ประเภท B ราคาต่อรอง: สายไฟเบอร์ส่งบนปิน 1 สอดคล้องกับสายไฟเบอร์รับบนปิน 12 ที่ปลายสุด ครับ ไม่จําเป็นต้องมีการปรับแต่งเพิ่มเติม
• ผ่านการทดสอบจากโรงงานโดย NVIDIA เพื่อการรับประกันผลงานภายนอกกล่อง ซึ่งเข้ากันได้กับ ConnectX‐7 NIC และ BlueField‐3 DPU

เทคโนโลยีและมาตรฐาน

เครื่องยนต์แสง MPO/APC เสียน้อย:หลุมการจัดอันดับความแม่นยําและปิ้นนํา พร้อมกับการปิดการสัมผัสทางกายภาพ (APC) ที่มุม 8° ทําให้การสูญเสียการใส่ต่ําสุด ≤ 0.35 dB + 0.0004 × L (L ในเมตร)กณิตศาสตร์มุมได้อย่างมีประสิทธิภาพหลบการสะท้อนกลับจากแหล่งเลเซอร์, รักษาคุณภาพสัญญาณ แม้กว่า 50 มลีก

ท็อปโลยีตัด (ประเภท B):สายไฟเบอร์ถูกจัดให้เป็นฉากที่ 1 (ส่ง) บนสายเชื่อมแรก แผนที่สาย 12 (รับ) บนสายเชื่อมตรงข้ามโครงการ crossover นี้เป็นข้อบังคับในการจับคู่ตัวรับและรับสัญญาณมาตรฐาน และรับประกันการจัดท่า Tx?? Rx ที่เหมาะสมโดยไม่ต้องใช้สาย crossover มือ.

หลักการทํางาน

สายเคเบิลทําหน้าที่เป็นเครื่องแยก / รวมไฟเบอร์ออปติกแบบปาสีฟิศ ในด้าน OSFP 800G ที่มีสองท่าทาง สายเชื่อม MPO ตัวเดียวมี 4 สายส่งและ 4 สายรับ (ทั้งหมด 8 สาย)สายไฟเบอร์ 8 สายนี้แบ่งออกเป็นสองกลุ่มของสี่ (2 Tx + 2 Rx ต่อสาขา) และนําไปยังสองเครื่องเชื่อม MPO ที่ปลายแยก. แต่ละสาขาให้คู่ส่ง 2 สายใยและคู่รับ 2 สายใย, ทําให้การส่งสัญญาณ 200G PAM4 แบบเต็มแบบได้สัญญาณทางออนไลน์จากสายสัญญาณ A ′s สาย 1 จะลงพื้นที่โดยอัตโนมัติในสายสัญญาณ B ′s สาย 12, จบการเชื่อมต่อโดยไม่ต้องมีการประมวลผลไฟฟ้า

แอพลิเคชั่นและการใช้งานทั่วไป

• การเชื่อมต่อระหว่างเครื่องรับสัญญาณ OSFP DR8 800G ที่มีสองท่า (เช่น NVIDIA MMA4Z00-NS) ในสวิตช์กระดูกสันหลังกับ NICs 400G OSFP หรือ QSFP112 ที่แยกกันในเซอร์เวอร์คอมพิวเตอร์หรือที่เก็บของ
• ทําให้เชื่อมต่อทางออปติก 200G สามารถใช้เส้นใยในแต่ละทิศทางได้เพียงสองเส้น ✅ เหมาะสําหรับการปรับปรุงพื้นฐาน 100G ที่มีอยู่
• โทปโลยีกระดูกสันหลังใบความเร็วสูงใน AI และศูนย์ข้อมูลในเมฆ, ที่มีความสั้น (50 m) การเชื่อมต่อหลายรูปแบบเพียงพอ
• NVLink หรือ InfiniBand คลัสเตอร์ที่ต้องการไฟเบอร์ที่น่าเชื่อถือและความช้าต่ําจากโมดูล twin-port

รายละเอียดเทคนิค

ตารางการสั่งซื้อและการเลือก

*เคเบิลทั้งหมดเป็นเคเบิล passive, Type-B crossover, และมี NVIDIA green connector shell (MPO-12/APC)

ทําไมต้องเลือก MFP7E20-N015

• ปรับปรุงให้กับ 800G OSFP Twin-Port:ไม่เหมือนกับสาย MPO ตรง, สาย splitter นี้ปลดล็อคศักยภาพเต็มของตัวรับ 800G อัตราสอง โดยการให้อาหารสองการ์ดเครือข่าย 400G ที่เป็นอิสระ (หรือการ์ด 400G และการ์ด 200G)
• คุณภาพสัญญาณสูงกว่าการเคลือบ 8 องศา APC รับประกันความสูญเสียการกลับ > 35 dB ที่ดีกว่าการเชื่อม UPC (ultra-flat) ที่ใช้ในสาย 100G / 200G เก่า
• พร้อมในอนาคตสําหรับ 200G ต่อเส้นทาง:ด้วยเส้นใยสองเส้นในแต่ละทิศทาง มันรองรับการส่งสัญญาณ 200G PAM4 เป็นพื้นเมือง พร้อมสําหรับการใช้งาน 1.6T รุ่นต่อไป
• ความทนทานและความปลอดภัยเสื้อ LSZH ลดการปล่อยสารพิษในกรณีเกิดไฟ; คุณสมบัติ Telcordia GR‐1435 รับประกันความน่าเชื่อถือทางกลระยะยาว

บริการและการสนับสนุน

• มีให้บริการ:อุปกรณ์สินค้ากว่า 10 ล้านดอลลาร์ พร้อมส่ง รวมทั้งชุด MFP7E20-Nxxx (3m ถึง 50m)
• การรับประกันสายไฟทั้งหมดมีประกันจํากัดของผู้ผลิต
• การสนับสนุนทางเทคนิคการปรึกษาก่อนและหลังการขาย 24 / 7 ติดต่อกับผู้เชี่ยวชาญด้านเครือข่ายของเราเพื่อแนะนําสายไฟฟ้าหรือรับรองความเหมาะสม
• โลจิสติกการจัดส่งทั่วโลกอย่างรวดเร็ว ด้วยการติดตามที่แม่นยํา

คํา ถาม ที่ ถาม บ่อย

การ ระวัง ที่ สําคัญ

• ความเหมาะสม:ใช้เพียงกับเครื่องรับสัญญาณที่มีตัวรับ MPO‐12/APC (เปลือกสีเขียว) อย่าใช้แรงเข้าไปในพอร์ต MPO‐12/UPC (สีฟ้า)
• สังคมอุณหภูมิการทํางาน 0 - 70 °C ความชื้น 10 - 85% ไม่หมัก
• ระวัง ESD:ถึงแม้ว่าสายไฟฟ้าเองจะไม่มีความรู้สึกต่อ ESD แต่ตัวรับสัญญาณที่เชื่อมต่อมันก็มีความรู้สึก
• รังสีโค้ง:อย่าบิดสายไฟให้แน่นกว่า 30 มิลลิเมตร เพื่อหลีกเลี่ยงการแตกเล็กน้อยและการลดความหนาลง
• FCC ประเภท Aผลิตภัณฑ์นี้สําหรับการใช้งานทางธุรกิจ / อุตสาหกรรม ในสภาพแวดล้อมที่อยู่อาศัยมันอาจทําให้รังสีรบกวน
