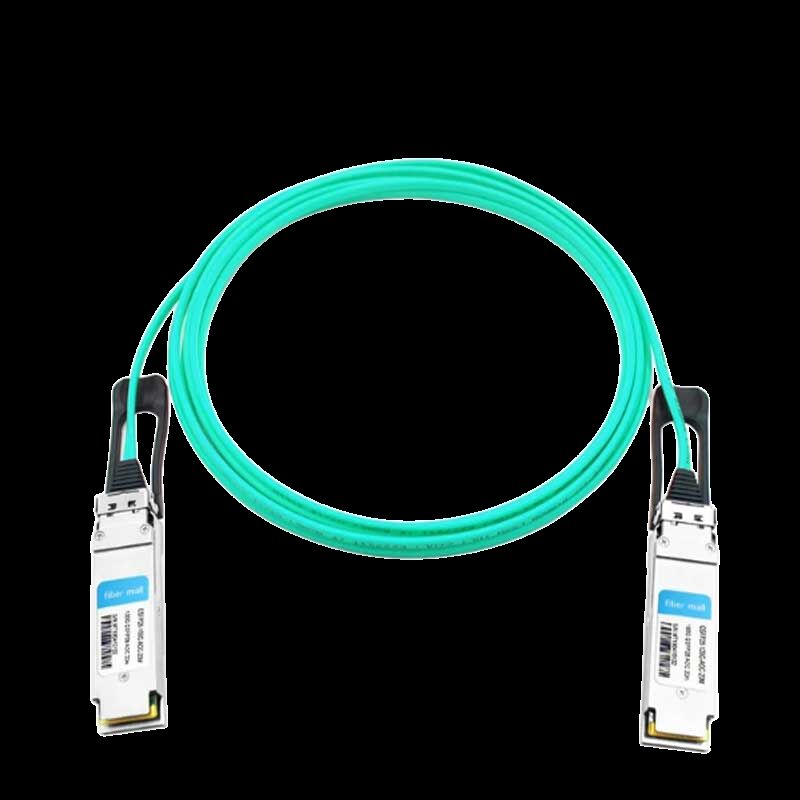

สายเคเบิลออปติคัลแบบแอคทีฟ Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR ความยาว 20 เมตร InfiniBand LSZH VCSEL

Mellanox MFA1A00-E020 สายเคเบิลใยแก้วนำแสงแบบแอคทีฟ QSFP28 ความเร็ว 100Gb/s

ข้อได้เปรียบหลัก: MFA1A00-E020 เป็นสายเคเบิลใยแก้วนำแสงแบบแอคทีฟที่ใช้ VCSEL ออกแบบมาสำหรับระบบ InfiniBand EDR 100Gb/s ให้ความหน่วงแฝงต่ำที่คาดการณ์ได้ ใช้พลังงานเพียง 2.2W ต่อปลาย (พร้อมการปรับเวลาใหม่) และรองรับระยะทางสูงสุด 100 เมตร ซึ่งเกินข้อจำกัดของสาย DAC แบบพาสซีฟ คอนเน็กเตอร์ QSFP28 แบบเสียบขณะทำงาน การปรับเวลาใหม่ในตัว และการปรับสภาพสัญญาณที่ตั้งโปรแกรมได้ ทำให้เป็นตัวเลือกที่ต้องการสำหรับระบบคอมพิวเตอร์ประสิทธิภาพสูงและโครงข่ายศูนย์ข้อมูลที่มีความหนาแน่นสูง

• ✔ อัตราข้อมูล
  100Gb/s (4× 25G NRZ)
• ✔ ระยะทาง
  20 เมตร (OM3/OM4 MMF)
• ✔ การใช้พลังงาน
  2.2W โดยทั่วไป (เปิดการปรับเวลาใหม่)
• ✔ โปรโตคอล
  InfiniBand EDR / 100GbE

คุณสมบัติหลัก

• ตัวรับส่งสัญญาณใยแก้วนำแสงแบบมัลติโหมดสี่ตัวต่อปลาย แต่ละตัวมีความสามารถ 26Gb/s เพื่อให้มีส่วนเผื่อสำหรับการส่งสัญญาณ EDR
• การปรับเวลาใหม่ที่เลือกได้ต่อเลนสำหรับทั้งตัวส่งและตัวรับที่ 25–26Gbps; การเจรจาต่อรองอัตโนมัติไปยังอัตราที่ต่ำลงเมื่อปิดการปรับเวลาใหม่
• แอมพลิจูดเอาต์พุตของตัวรับและการปรับแต่งล่วงหน้าที่ตั้งโปรแกรมได้ รวมถึงอีควอไลเซอร์อินพุตและ squelch ของตัวส่งที่ตั้งโปรแกรมได้
• อินเทอร์เฟซไฟฟ้า QSFP28 มาตรฐานที่สอดคล้องกับ SFF-8665; การจัดการ I²C ตาม SFF-8636
• BER ดีกว่า 1E-15, แจ็คเก็ต LSZH (Low Smoke Zero Halogen), สอดคล้องกับ RoHS

เทคโนโลยีและมาตรฐาน

สถาปัตยกรรม VCSEL + DSP: ปลายแต่ละด้านของ MFA1A00-E020 มีอาร์เรย์ VCSEL 850nm สี่ตัวและตัวตรวจจับ PIN ที่สอดคล้องกัน ความสามารถในการปรับเวลาใหม่ในตัว (CDR) จะทำความสะอาดสัญญาณตาสำหรับทั้ง Tx และ Rx ทำให้สายเคเบิลสามารถขยายระยะทางได้ในขณะที่รักษาอัตราข้อผิดพลาดบิตให้น้อยกว่า 10⁻¹⁵ อีควอไลเซอร์อินพุตที่ตั้งโปรแกรมได้จะชดเชยการสูญเสียร่องรอย PCB และการปรับแต่งล่วงหน้าของเอาต์พุตจะปรับรูปร่างสัญญาณเพื่อให้เป็นไปตามข้อกำหนดมาสก์ InfiniBand ที่เข้มงวด

การจัดการและการวินิจฉัย: ผ่านอินเทอร์เฟซ I²C (SFF‑8636) โฮสต์สามารถอ่านอุณหภูมิ แรงดันไฟฟ้า และตัวตรวจสอบกำลังแสง รวมถึงปรับอีควอไลเซชันและเอาต์พุตสวิง ซึ่งช่วยให้สามารถปรับแต่งลิงก์ที่สำคัญต่อภารกิจได้อย่างละเอียด

หลักการทำงาน

MFA1A00-E020 แปลงสัญญาณไฟฟ้า 25G NRZ จากพอร์ต QSFP28 ของโฮสต์ให้เป็นสัญญาณแสงโดยใช้เลเซอร์ VCSEL สี่ตัว สัญญาณแสงเหล่านี้เดินทางผ่านใยแก้วนำแสงแบบมัลติโหมดแบบขนานไปยังปลายด้านรีโมท ซึ่งไดโอดโฟโตไดโอด PIN จะแปลงกลับเป็นข้อมูลไฟฟ้า วงจร Clock and Data Recovery (CDR) ภายในสามารถเปิดใช้งานเพื่อปรับเวลาใหม่ของสัญญาณ ขจัดสัญญาณกะพริบที่สะสมบนอินเทอร์เฟซไฟฟ้า เนื่องจากสายเคเบิลเป็นแบบ "แอคทีฟ" จึงไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกนอกเหนือจาก 3.3V ที่ให้โดยสล็อตโฮสต์ และการแปลงแสงทั้งหมดจะเกิดขึ้นภายในตัวเรือนคอนเน็กเตอร์

แอปพลิเคชันและการใช้งานทั่วไป

• คลัสเตอร์ InfiniBand EDR ในสภาพแวดล้อม HPC (ซูเปอร์คอมพิวเตอร์ Top500, ห้องปฏิบัติการวิจัย)
• การเชื่อมต่อแบบ Leaf-spine 100G Ethernet ในศูนย์ข้อมูลเสมือน
• การเชื่อมต่อระหว่างที่เก็บข้อมูลกับสวิตช์สำหรับ NVMe-over-Fabrics ที่มีปริมาณงานสูง
• ลิงก์ใยแก้วนำแสงระยะสั้นที่สายเคเบิล DAC หนักเกินไปหรือมีข้อจำกัดด้านระยะทาง (20 เมตร ถึง 100 เมตร)

ข้อมูลจำเพาะทางเทคนิค

ตารางการเลือก (บางส่วน)

ทำไมต้องเลือก MFA1A00-E020?

• ระยะทางที่เพิ่มขึ้นเทียบกับ DAC: ที่ระยะ 20 เมตร สามารถครอบคลุมระยะทางจาก Top-of-Rack ไปยัง End-of-Row ได้อย่างง่ายดาย ซึ่งสายทองแดงแบบพาสซีฟจะต้องใช้ตัวทวนสัญญาณหรือมีขนาดใหญ่เกินไป
• การปรับเวลาใหม่ในตัว: แตกต่างจาก AOC แบบพาสซีฟหรือแบบเชิงเส้น ซีรีส์ MFA1A00 มีวงจร CDR จริงบนเลนทั้งสี่ตัว ขจัดสัญญาณกะพริบและรับประกันการปฏิบัติตามมาสก์ InfiniBand EDR ที่เข้มงวด
• การใช้พลังงานต่ำที่สุดในระดับเดียวกัน: 2.2W โดยทั่วไป (พร้อมการปรับเวลาใหม่) ช่วยลดภาระความร้อนในสวิตช์ที่มีความหนาแน่นสูงและมีการ์ดเครือข่าย ซึ่งมีส่วนช่วยให้ PUE ของศูนย์ข้อมูลโดยรวมดีขึ้น
• การปรับสภาพสัญญาณที่ตั้งโปรแกรมได้: ปรับแต่งอีควอไลเซชันและการปรับแต่งล่วงหน้าผ่าน I²C ซึ่งมีประโยชน์อย่างยิ่งสำหรับการแก้ไขปัญหาลิงก์ที่น่าสงสัยหรือการรวมระบบที่กำหนดเอง

บริการและการสนับสนุน

• สินค้าคงคลัง: สต็อกมูลค่ากว่า 10 ล้านดอลลาร์สหรัฐ รวมถึงซีรีส์ MFA1A00-Exxx ทั้งหมดตั้งแต่ 1 เมตร ถึง 100 เมตร
• การรับประกัน: การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี (ซ่อม/เปลี่ยนชิ้นส่วน)
• การสนับสนุนทางเทคนิค: ความช่วยเหลือด้านวิศวกรรมตลอด 24 ชั่วโมงทุกวันสำหรับการติดตั้งและสอบถามความเข้ากันได้
• การจัดส่ง: จัดส่งทั่วโลกพร้อมการติดตามแบบเรียลไทม์ คำสั่งซื้อส่วนใหญ่จะดำเนินการภายใน 24 ชั่วโมง

คำถามที่พบบ่อย

ข้อควรระวังที่สำคัญ

• ความไวต่อไฟฟ้าสถิต (ESD): แม้ว่าชุดสายเคเบิลจะแข็งแรง แต่คอนเน็กเตอร์ QSFP28 มีส่วนประกอบที่ไวต่อไฟฟ้าสถิต ควรจับโดยใช้สายรัดข้อมือที่มีสายดินและวางบนแผ่นรองป้องกันไฟฟ้าสถิต
• รัศมีการโค้งงอ: ห้ามงอใยแก้วนำแสงให้แคบกว่า 30 มม. เพื่อหลีกเลี่ยงความเสียหายต่อออปติก
• ช่วงอุณหภูมิ: ทำงานเฉพาะในช่วงอุณหภูมิเคส 0-70°C การสัมผัสกับอุณหภูมิที่สูงเกินไปเป็นเวลานานอาจทำให้อายุการใช้งานของ VCSEL ลดลง
• การทำความสะอาดคอนเน็กเตอร์: ตรวจสอบและทำความสะอาดคอนเน็กเตอร์แบบ MPO (ภายในช่องเสียบ QSFP28) ก่อนการเสียบทุกครั้ง โดยใช้เครื่องทำความสะอาดออปติกที่ได้รับการอนุมัติ
• ผลิตภัณฑ์เลเซอร์คลาส 1: เป็นไปตามมาตรฐาน IEC 60825-1 หลีกเลี่ยงการสัมผัสกับดวงตาโดยตรงกับช่องรับแสง
