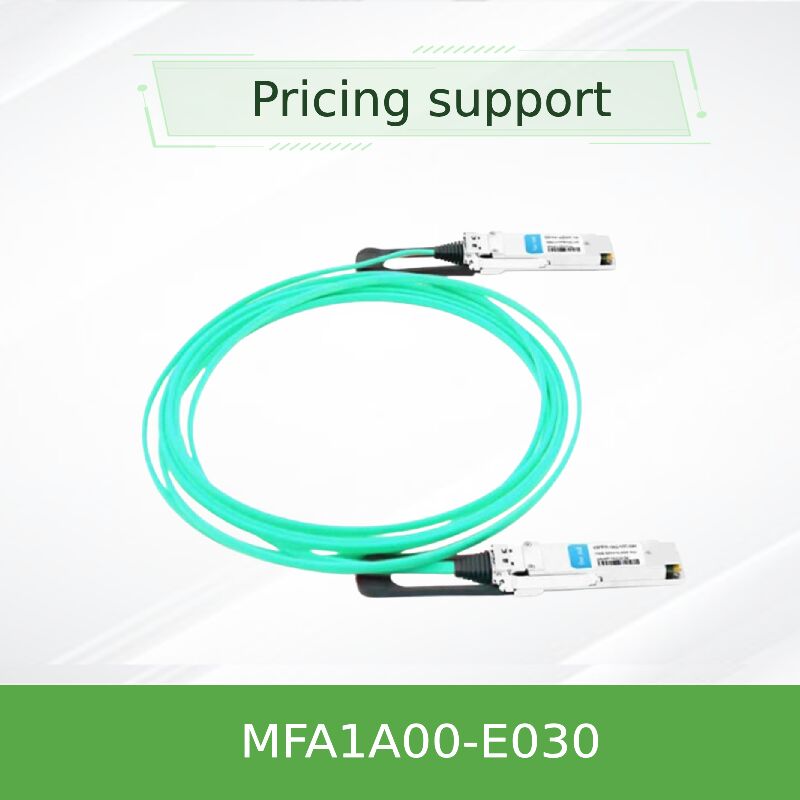

สายเคเบิลออปติคัลแบบแอคทีฟ Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR ความยาว 30 เมตร InfiniBand LSZH VCSEL

Mellanox MFA1A00-E030 100Gb/s QSFP28 เคเบิลออปติกที่ใช้งาน

ข้อดีหลัก:MFA1A00-E030 เป็นสายไฟฟ้าออปติกที่ใช้งานบน VCSEL ที่ออกแบบมาสําหรับสภาพแวดล้อม InfiniBand EDR 100Gb/s. มันรับประกันความช้าที่คาดเดาได้มากน้อย, ใช้เวลาเพียง 2.2W ต่อปลาย (พร้อมเปิดการใช้เวลาใหม่), และสนับสนุนระยะทางถึง 30 เมตรและการปรับปรุงสัญญาณแบบโปรแกรม, AOC นี้เป็นทางเลือกที่ดีที่สุดสําหรับคลาสเตอร์คอมพิวเตอร์ที่มีประสิทธิภาพสูงและโทปโลยีศูนย์ข้อมูลที่หนาแน่น

• ✔ อัตราข้อมูล
  100Gb/s (4× 25G NRZ)
• ✔ กระชับมือ
  30 เมตร (OM3/OM4 MMF)
• ✔ การใช้ พลังงาน
  2.2W แบบ (เปิดใหม่)
• ✔ การสนับสนุนโปรโตคอล
  InfiniBand EDR / 100GbE

ลักษณะสําคัญ

• สี่ตัวรับสัญญาณไฟเบอร์หลายรูปแบบอิสระต่อปลาย แต่ละตัวมีค่าใช้งาน 26Gb / s ให้ช่องว่างที่กว้างขวางสําหรับสัญญาณ EDR
• การเลือกการใช้เวลาใหม่ในแต่ละเลน สําหรับทั้งตัวส่งและตัวรับในระดับ 25~26Gbps; ปรับตัวอัตโนมัติให้กับอัตราการส่งข้อมูลที่ต่ํากว่า เมื่อการใช้เวลาใหม่ถูกเลี่ยง
• อัมพลิทูดการออกแบบของตัวรับที่สามารถเขียนโปรแกรมได้อย่างเต็มที่ และการใส่ความสําคัญก่อน พร้อมกับการทําความเท่าเทียมการเข้าของตัวส่งที่สามารถเขียนโปรแกรมได้ และฟังก์ชันการกดลง
• อินเตอร์เฟซไฟฟ้า QSFP28 ที่สอดคล้องกับมาตรฐาน SFF-8665 พร้อมบริหาร I2C ตามรายละเอียด SFF-8636
• อัตราความผิดพลาดของบิตต่ํากว่า 1E-15 เสื้อแฮโลเจน (LSZH) ควันต่ําและการสร้างที่สอดคล้อง RoHS

เทคโนโลยีและมาตรฐาน

อาร์คิเทคชั่น VCSEL + CDR ที่ก้าวหน้า:แต่ละปลายของ MFA1A00-E030 มีระบบ VCSEL 850nm จํานวน 4 เครื่อง พร้อมด้วยเครื่องตรวจแสง PIN ที่ตรงกันวงจรเวลาและการฟื้นฟูข้อมูล (CDR) ที่ติดตั้งในแต่ละเลนสามารถเปิดให้ใช้เวลาใหม่ในการส่งและรับสัญญาณการกําจัดการกระแทกที่สะสมขึ้นอย่างมีประสิทธิภาพ และการรับรองว่าแผนภูมิตาที่สะอาดผ่านเส้นเชื่อม 30 เมตรทั้งหมดขณะที่ผลิตก่อนการเน้นสร้างสัญญาณเพื่อตอบสนองความต้องการ InfiniBand EDR mask ที่เข้มงวด.

การวินิจฉัยดิจิตอลที่ครบถ้วนผ่านอินเตอร์เฟซ I2C (SFF-8636) ระบบโฮสต์สามารถเข้าถึงการติดตามในเวลาจริงของอุณหภูมิ, ความดันไฟฟ้า, และระดับพลังงานทางออนไลน์การตั้งค่าการตีเสมอและสวิงผลิตสามารถปรับได้อย่างไดนามิค, ทําให้สามารถปรับปรุงให้ละเอียดสําหรับการใช้งานที่สําคัญในภารกิจหรือการปรับปรุงเชื่อมโยง

หลักการทํางาน

MFA1A00-E030 เปลี่ยนสัญญาณไฟฟ้า 25G NRZ ที่เข้ามาจากพอร์ต QSFP28 เป็นสัญญาณออปติก โดยใช้เลเซอร์ VCSEL ตรงกันสี่ตัวสัญญาณทางออนไลน์เหล่านี้กระจายผ่านเส้นใยมัลติโมดแต่ละตัวไปยังปลายทางไกล, โดยที่ไฟฟ้าไฟฟ้า PIN ทําการแปลงแสงเป็นไฟฟ้า สายวง CDR ที่บูรณาการสามารถใช้ได้อย่างคัดเลือกเพื่อการตั้งเวลาใหม่ของกระแสข้อมูลการกําจัดการทําลายสัญญาณที่เกิดจากการสูญเสียรอย PCB หรือการสะท้อนของเครื่องเชื่อมส่วนประกอบที่ใช้งานทั้งหมดถูกให้พลังงานโดยตรงโดยการให้พลังงาน 3.3V มาตรฐานจากสล็อตโฮสต์ และการแปลงทางออทคิคที่สมบูรณ์แบบเกิดขึ้นภายในบ้านเชื่อมต่อการนําเสนอประสบการณ์ plug-and-play ที่เรียบร้อย.

แอพลิเคชั่นและการใช้งานทั่วไป

• คลัสเตอร์ EDR InfiniBand ในสภาพแวดล้อม HPC (ซูเปอร์คอมพิวเตอร์ 500 อันดับแรก, สถาบันวิจัย, ห้องปฏิบัติการจําลอง)
• 100G Ethernet ผสมผสานกระดูกสันหลังภายในศูนย์ข้อมูลเสมือนและเครือข่ายผู้ให้บริการเมฆ
• ความสามารถในการเชื่อมต่อการเก็บข้อมูลที่มีความเร็วสูงกับสวิตช์สําหรับ NVMe-oF และระบบไฟล์กระจาย
• สายเชื่อมทางออทติกที่ใช้ในระยะสั้นถึงกลางที่สาย DAC หนักเกินไป ไม่ยืดหยุ่น หรือจํากัดระยะทางที่สั้นกว่า

รายละเอียดเทคนิค

ตารางการเลือก (บางส่วน)

ทําไมต้องเลือก MFA1A00-E030

• ขยายความกว้างของ DAC:ในระยะ 30 เมตร AOC นี้สามารถยืดหยุ่นได้ง่ายจากด้านบนของเร็กไปยังปลายแถวที่สายทองแดงแบบปาสิฟต้องการตัวซ้ําที่ทํางานหรือกลายเป็นลําบากเกินไปที่จะนําไป
• ความสามารถในการเก็บของจริง:ไม่เหมือนกับการแก้ไขทางออนไลน์แบบเปียกหรือเส้นตรง, MFA1A00 ซีรีย์มีวงจร CDR เฉพาะบนทั้งหมดสี่เลน, การรับประกันความสอดคล้องกับความสมบูรณ์ของสัญญาณ InfiniBand EDR ที่เข้มงวด
• ประสิทธิภาพการใช้พลังงานชั้นนําในอุตสาหกรรม:ใช้พลังงานเฉพาะ 2.2W (มีการเปิดการใช้เวลาใหม่) ทําให้ความร้อนในสวิตช์ความหนาแน่นสูงและการ์ดเครือข่ายลดลงอย่างน้อย ส่งผลให้ PUE ของศูนย์ข้อมูลดีขึ้น
• การปรับปรุงสัญญาณที่สามารถเขียนโปรแกรมได้การปรับความละเอียดและการเน้นก่อนผ่านอินเตอร์เฟซ I2C

บริการและการสนับสนุน

• อุปกรณ์:หุ้นมากกว่า 10 ล้านดอลลาร์ รวมทั้งชุด MFA1A00‐Exxx ครบวงจรจากความยาว 1m ถึง 100m
• การรับประกันการรับประกันเครื่องมือจํากัด 1 ปี ครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วน
• การสนับสนุนทางเทคนิคการสนับสนุนด้านวิศวกรรมตลอด 24 ชั่วโมง 24 ชั่วโมง สําหรับการจัดจําหน่าย ความสอดคล้อง และการแก้ไขปัญหา
• ส่ง:การจัดส่งทั่วโลกด้วยการติดตามในเวลาจริง ส่วนใหญ่ของคําสั่งถูกปฏิบัติภายใน 24 ชั่วโมง

คํา ถาม ที่ ถาม บ่อย

การ ระวัง ที่ สําคัญ

• ความรู้สึกของ ESD:แม้ว่าการประกอบสายไฟฟ้าจะแข็งแกร่งทางเครื่องจักรกล แต่เครื่องเชื่อม QSFP28 จะมีองค์ประกอบที่มีความรู้สึกต่อสแตตติก ใช้สายเชือกที่ติดดินและหม้อกันสแตตติกในการใช้งานเสมอ
• วงจรโค้งขั้นต่ํา:อย่าบิดเส้นใยให้แน่นกว่า 30 มิลลิเมตร เพื่อป้องกันการทําลายแสงหรือเสียหายอย่างถาวร
• ระยะอุณหภูมิใช้งานเฉพาะภายในอุณหภูมิ 0-70 °C; การเผชิญหน้านานนอกช่วงนี้อาจส่งผลกระทบต่อความน่าเชื่อถือของ VCSEL
• การทําความสะอาดเครื่องเชื่อม:ตรวจสอบและทําความสะอาดสายประสานแสงภายในกระเป๋า QSFP28 ก่อนการใส่แต่ละครั้ง โดยใช้เครื่องทําความสะอาดแสงที่ได้รับการอนุมัติ
• สินค้าเลเซอร์ชั้น 1สอดคล้องกับ IEC 60825-1 หลีกเลี่ยงการเผชิญหน้าโดยตรงกับช่องเปิด
