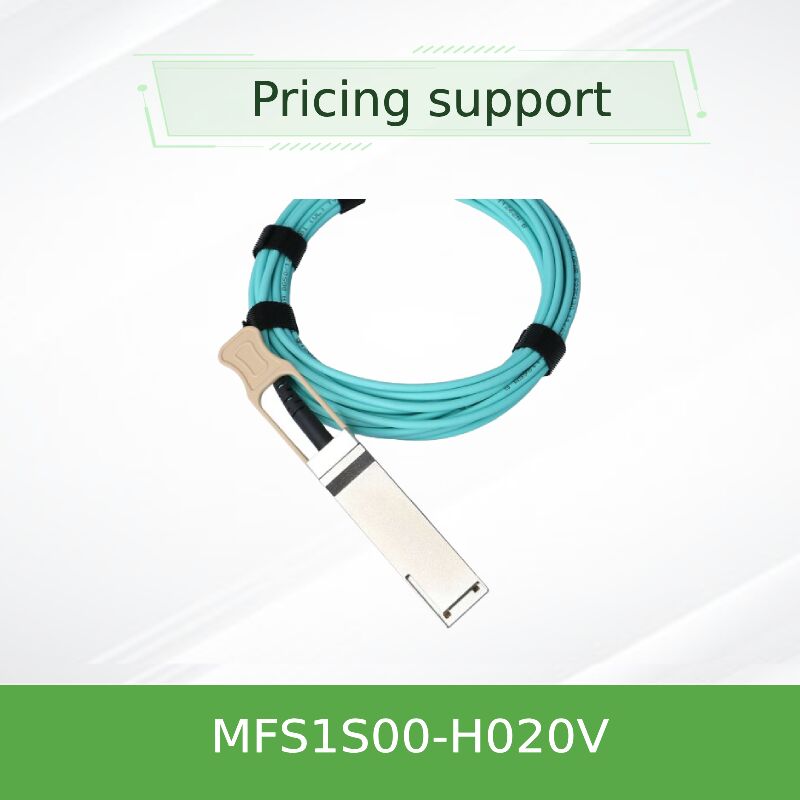

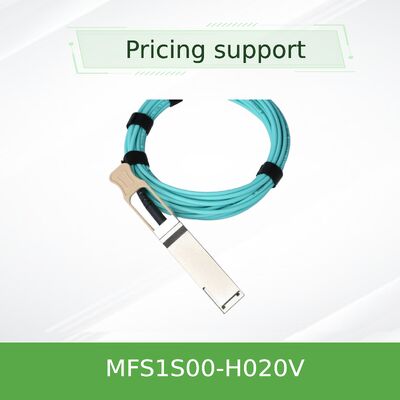

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 เคเบิลออปติกที่ใช้งาน 20m AOC สําหรับ HDR InfiniBand

สายเคเบิลออปติคัลแบบแอคทีฟระยะกลาง 20 เมตร ใช้เทคโนโลยี VCSEL ให้ปริมาณงาน 200Gb/s ผ่านไฟเบอร์มัลติโหมดสำหรับการเชื่อมต่อศูนย์ข้อมูล HDR InfiniBand และ 200GbE พร้อมการวินิจฉัยดิจิทัลในตัวและการใช้พลังงานต่ำ

• แบนด์วิดท์รวม 200Gb/s ผ่านเลน PAM4 4x 50Gb/s ต่อปลาย
• ความยาว 20 เมตร เส้นผ่านศูนย์กลาง 3.0 มม. แจ็คเก็ตไฟเบอร์แบบดูเพล็กซ์ที่ได้มาตรฐาน LSZH
• รองรับ InfiniBand HDR (200Gb/s) และ 200 Gigabit Ethernet
• การตรวจสอบการวินิจฉัยดิจิทัลเต็มรูปแบบ (DDM): กำลังแสง, อุณหภูมิ, แรงดันไฟฟ้า, กระแสไบอัส
• ฟอร์มแฟกเตอร์ QSFP56 แบบ Hot-pluggable, เป็นไปตามมาตรฐาน SFF-8665, ใช้พลังงานทั่วไป 5.0W ต่อปลาย

• ปริมาณงาน 200Gb/s: สี่ช่องสัญญาณ PAM4 50Gb/s ต่อทิศทาง รวม 200Gb/s แบบ Full Duplex
• เทคโนโลยี VCSEL: เลเซอร์แบบ Vertical Cavity Surface-Emitting สำหรับการส่งสัญญาณมัลติโหมดที่เชื่อถือได้และต้นทุนต่ำผ่านระยะ 20 ม.
• ความสามารถในการ Retiming: Retiming ที่เลือกได้บนทุกเลน สูงสุด 50Gb/s เพื่อการปรับสภาพสัญญาณที่เหมาะสมที่สุด
• การตรวจสอบการวินิจฉัยดิจิทัล (DDM): การตรวจสอบกำลังแสง, อุณหภูมิ, แรงดันไฟฟ้า และกระแสไบอัสแบบเรียลไทม์สำหรับการบำรุงรักษาเชิงรุก
• การปรับสมดุลที่ตั้งโปรแกรมได้: การปรับสมดุลอินพุต Tx และการเน้นย้ำเอาต์พุต Rx เพื่อการปรับปรุงลิงก์

MFS1S00-H020V เป็นไปตามมาตรฐาน SFF-8665 (QSFP56 electrical) และ SFF-8636 (management interface) ใช้ การมอดูเลต PAM4 4x 50Gb/s ผ่านไฟเบอร์มัลติโหมด (OM3/OM4) รองรับ InfiniBand HDR (IBTA 1.5) และ 200GBASE-SR4 Ethernet มี CDR (Clock and Data Recovery) ในตัวต่อเลนพร้อมการเลือกอัตราสำหรับ 25.78125 GBd NRZ (EDR) หรือ 26.5625 GBd PAM4 (HDR) เป็นไปตามข้อกำหนด RoHS

MFS1S00-H020V แปลงสัญญาณ PAM4 ไฟฟ้า 50Gb/s จากโฮสต์เป็นสัญญาณแสงโดยใช้เลเซอร์ VCSEL สี่ตัวที่ปลายด้านหนึ่ง สัญญาณเหล่านี้เดินทางผ่านไฟเบอร์มัลติโหมดและถูกแปลงกลับเป็นสัญญาณไฟฟ้าโดยโฟโตไดโอดที่ปลายอีกด้านหนึ่ง ฟังก์ชัน retiming ในตัวจะปรับสภาพสัญญาณโดยใช้ตัวควบคุม CDR ลด jitter และเพิ่มระยะทาง การวินิจฉัยดิจิทัลจะตรวจสอบสุขภาพของลิงก์อย่างต่อเนื่อง ให้ข้อมูลแบบเรียลไทม์ผ่านอินเทอร์เฟซ I²C เพื่อการปรับปรุงลิงก์และการคาดการณ์ข้อผิดพลาด

• เครือข่าย InfiniBand HDR: เชื่อมต่อสวิตช์ QM8700/QM8790 กับอะแดปเตอร์ ConnectX-6/7 ข้ามหลายแร็ค
• เครือข่าย 200GbE: เชื่อมต่อสวิตช์ Spectrum SN3700/SN4600 สำหรับ Ethernet แบนด์วิดท์สูงถึง 20 ม.
• จาก Top-of-Rack ไปยังแร็คที่อยู่ติดกัน: การเชื่อมต่อระยะกลางระหว่างแร็คที่อยู่ติดกัน
• คลัสเตอร์จัดเก็บข้อมูล: การใช้งาน RDMA over Converged Ethernet (RoCE) และ NVMe-oF ที่ต้องการระยะทางที่ไกลขึ้น

หมายเหตุ: อุณหภูมิการทำงาน 0°C ถึง 70°C, การจัดเก็บ -40°C ถึง 85°C รัศมีโค้งขั้นต่ำ 30 มม. รองรับระยะทางสูงสุด 100 ม. ด้วยความยาวที่ยาวขึ้น (H050V, H100V) ความคลาดเคลื่อนของความยาว: ±0.5 ม. สำหรับความยาว 20 ม.

• เทียบกับสายทองแดงแบบพาสซีฟ: ระยะทางไกลกว่า (20 ม.) น้ำหนักเบากว่า การไหลเวียนอากาศดีกว่า และทนทานต่อ EMI ได้สมบูรณ์
• เทียบกับสายทองแดงแบบแอคทีฟ (ACC): โซลูชันแบบออปติคัลให้การแยกทางไฟฟ้าและระยะทางที่ไกลขึ้น
• Retiming ในตัว: ปรับปรุงคุณภาพสัญญาณและประสิทธิภาพ jitter เมื่อเทียบกับ AOC มาตรฐานที่ระยะ 20 ม.
• รองรับ DDM เต็มรูปแบบ: การตรวจสอบกำลังแสงและอุณหภูมิแบบเรียลไทม์สำหรับการบำรุงรักษาเชิงรุกและการคาดการณ์ข้อผิดพลาด
• ความยืดหยุ่นระยะกลาง: เหมาะอย่างยิ่งสำหรับการเชื่อมต่อระหว่างแร็คที่อยู่ติดกันหรือข้ามทางเดิน

เราให้บริการให้คำปรึกษาด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน บริการ RMA และการสนับสนุนการออกแบบโครงสร้างพื้นฐานสายเคเบิล MFS1S00-H020V แต่ละรายการมีการรับประกัน 1 ปี และผ่านการทดสอบจากโรงงาน 100% มีความยาวแบบกำหนดเองสำหรับคำสั่งซื้อจำนวนมาก คลังสินค้าของเราช่วยให้มั่นใจได้ว่าสินค้าพร้อมส่งในวันเดียวกันสำหรับสินค้าที่มีในสต็อก มีการสนับสนุนก่อนการขายสำหรับการตรวจสอบความเข้ากันได้ของทรานซีซีฟเวอร์และการคำนวณงบประมาณลิงก์

ตอบ: ใช่ เข้ากันได้กับอะแดปเตอร์ ConnectX-6 (HDR) และ ConnectX-5 (EDR) อย่างสมบูรณ์ ระยะทาง 20 ม. อยู่ในงบประมาณแสงสำหรับ HDR

ตอบ: ใช่ รองรับ 100GbE โดยทำงานในโหมด 2x50G PAM4 หรือโหมด 4x25G NRZ พร้อมการตั้งค่าอัตราที่เหมาะสม

ตอบ: การใช้พลังงานคือ 5.0W ต่อปลายโดยทั่วไป ไม่ขึ้นกับความยาวเนื่องจากมี retiming และไดรเวอร์ VCSEL ในตัว

ตอบ: ไม่ เป็นแบบ Plug-and-play สายเคเบิลจะเจรจาโปรโตคอลและความเร็วกับโฮสต์โดยอัตโนมัติ

ตอบ: รัศมีโค้งขั้นต่ำคือ 30 มม. หลีกเลี่ยงการโค้งงออย่างรุนแรงเพื่อรักษาความสมบูรณ์ของสัญญาณ

• ความไวต่อ ESD: ใช้สายรัดข้อมือที่ต่อสายดินเมื่อเสียบเข้ากับช่องเสียบ QSFP คอนเนคเตอร์จะมาพร้อมกับฝาครอบป้องกัน ให้ถอดออกทันทีก่อนการติดตั้ง
• ทำความสะอาดก่อนใช้งาน: ทำความสะอาดคอนเนคเตอร์ออปติคัลเสมอด้วยเครื่องทำความสะอาดแบบคลิกเดียวที่เหมาะสมก่อนเสียบ การปนเปื้อนจะทำให้เกิดข้อผิดพลาดของลิงก์
• รัศมีโค้ง: อย่าให้เกินรัศมีโค้ง 30 มม. หลีกเลี่ยงการดึงคอนเนคเตอร์
• อุณหภูมิการทำงาน: ตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมอยู่ในช่วง 0°C–70°C
• การจัดเก็บ: จัดเก็บในสภาพแวดล้อมที่สะอาดและแห้งระหว่าง -40°C ถึง 85°C
