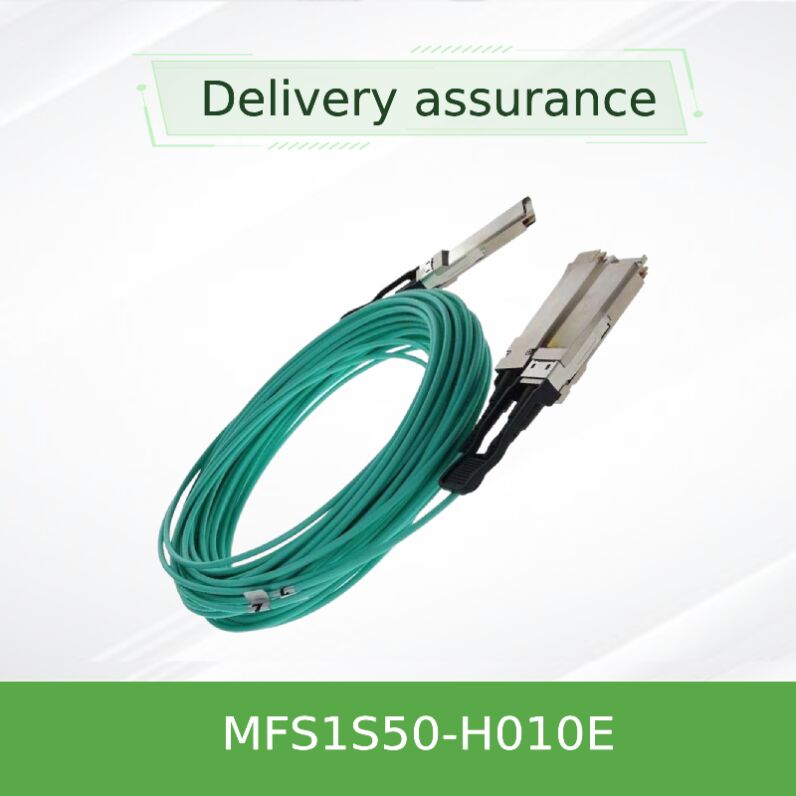

สายเคเบิลตัวแยกแสงแบบแอคทีฟ NVIDIA Mellanox MFS1S50-H010E 200Gb/s เป็น 2x100Gb/s QSFP56 ความยาว 10 เมตร AOC

Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.

• อาร์คิเทคชัน Breakout 200Gb/s ถึง 2x100Gb/s (4x50G PAM4 ถึง 2x2x50G)
• ความยาว 10 เมตร ด้วยไฟเบอร์ Aqua Multimode เสื้อ LSZH
• รองรับ InfiniBand HDR (200G) ถึง HDR100 (100G) และ 200GbE ถึง 100GbE
• อัมพลิทูดการออกแบบ Rx ที่สามารถเขียนโปรแกรมได้ และการกดความสําคัญก่อน
• เครื่องเชื่อม QSFP56 ที่ติดต่อได้ร้อน สอดคล้องกับ SFF-8665 4.5W (200G ปลาย) / 3.0W (100G ปลาย)

• สถาปัตยกรรม Breakout:ปลาย QSFP56 ขนาด 200Gb/s แบ่งออกเป็นปลาย QSFP56 ขนาด 100Gb/s สองปลาย เหมาะสําหรับการเชื่อมต่อสวิตช์กับเซอร์เวอร์
• เทคโนโลยี VCSEL:เลเซอร์ระบายแสงพื้นผิวช่องแน่น สําหรับการส่งสื่อแบบหลายแบบที่น่าเชื่อถือและราคาถูกมากกว่า 10 เมตร
• การสนับสนุนอัตราการส่งข้อมูลสองครั้ง:200G HDR ถึง 2x100G HDR100 (InfiniBand) หรือ 200GbE ถึง 2x100GbE
• การติดตามการวินิจฉัยดิจิตอล (DDM):การติดตามในเวลาจริงของพลังงานทางออนไลน์, อุณหภูมิ, โลตติจ์, และกระแสปรับเปลี่ยนในแต่ละเลน
• การบริโภคพลังงานต่ํา:4.5W ปกติที่ปลาย 200G, 3.0W ต่อปลาย 100G

MFS1S50-H010E ตรงกับSFF-8665(QSFP56 ไฟฟ้า) และSFF-8636(อินเตอร์เฟซการจัดการ)การปรับปรุง PAM4 4x 50Gb/sใน 200G ท้าย, bifurcated เป็น 2x2x50G PAM4 ในสอง 100G ท้าย.InfiniBand HDR/HDR100(IBTA 1.5) และ200GBASE-SR4 / 100GBASE-SR2อีเทอร์เน็ตCDR (เวลาและการฟื้นฟูข้อมูล)ในแต่ละเลนที่มีอัตราการเลือกสําหรับ 25.78125 GBd NRZ หรือ 26.5625 GBd PAM4 ตรงกับ RoHS

MFS1S50-H010E เปลี่ยนสัญญาณไฟฟ้า 50Gb / s PAM4 จากพอร์ต 200G เป็นสัญญาณออปติก โดยใช้เลเซอร์ VCSEL สี่ตัวเส้นทางแสงสี่สายแบ่งออกเป็นสองกลุ่มละสองสาย, นําไปยังสองตัวเชื่อม 100G QSFP56 ที่แยกแยกกัน ในแต่ละปลาย 100G โฟโตดิจเทคเตอร์แปลงสัญญาณออปติกส์กลับเป็นไฟฟ้าการกําหนดเวลาใหม่ของ CDRการวินิจฉัยดิจิตอล ติดตามสภาพของลิงค์อย่างต่อเนื่อง โดยให้ผลตอบสนองในเวลาจริงผ่านอินเตอร์เฟซ I2C

• การเชื่อมต่อสวิตช์กับเซอร์เวอร์:เชื่อมต่อพอร์ตสวิทช์ 200G QM8700 กับแอดป์เตอร์ 100G ConnectX-6/7 สองตัว
• 200GbE ถึง 100GbE Breakout:เชื่อมสวิตช์ความถี่ 200G กับเซอร์เวอร์ 100G หรือโน้ดการเก็บข้อมูล
• แฟนออตชั้นบน:การใช้สวิตช์พอร์ตความหนาแน่นสูงอย่างมีประสิทธิภาพสําหรับพื้นฐานความเร็วผสมผสาน
• HDR100 คลัสเตอร์สร้างผ้า HDR100 ที่มีประหยัด โดยใช้สวิทช์ HDR ที่มีสายพัด

หมายเหตุ: อุณหภูมิการทํางาน 0 °C ถึง 70 °C, การเก็บรักษา -40 °C ถึง 85 °C ระยะโค้งขั้นต่ํา 30 มม. พลังงานปลาย 100G: 3.0W แบบปกติ

• VS Passive Copper Splitter: เครื่องแยกทองแดงแบบปาสิฟระยะทางไกลกว่า (10m) ด้วยน้ําหนักที่ต่ํากว่า การไหลอากาศที่ดีกว่า และความคุ้มกัน EMI อย่างสมบูรณ์
• VS AOCs ที่แยกแยก:สายเคเบิลเดียวลดต้นทุนและทําให้การจัดการสายเคเบิลเรียบง่ายสําหรับการใช้งาน Fan Out
• อุปกรณ์อัดเวลาแบบบูรณาการปรับปรุงคุณภาพสัญญาณ และการทํางานของ JITTER ในระยะไกล
• การสนับสนุน DDM อย่างเต็มที่การติดตามพลังงานและอุณหภูมิทางออนไลน์ในเวลาจริงตามท่าเรือเพื่อการบํารุงรักษาอย่างระวัง
• การปรับปรุง HDR100:เหมาะสําหรับการสร้างผ้า 100G ที่มีประหยัด โดยใช้พอร์ตสวิตช์ 200G

เราให้คําปรึกษาทางเทคนิคตลอด 24 ชั่วโมง, บริการ RMA, และสนับสนุนการออกแบบโครงสร้างระบบเคเบิล ทุก MFS1S50-H010E ได้รับการรับประกัน 1 ปีและการทดสอบโรงงาน 100%ความยาวตามต้องการสําหรับการสั่งซื้อปริมาณอุตสาหกรรมของเรารับประกันการจัดส่งในวันเดียวกันสําหรับสินค้าในคลัง การสนับสนุนก่อนการขายสําหรับการตรวจสอบความสอดคล้องของตัวรับและการคํานวณงบประมาณลิงค์

A:ใช่ครับ มันถูกออกแบบให้เหมาะกับกรณีการใช้งานนั้นครับ

A:ใช่ มันรองรับโปรโตคอลทั้ง 200GbE/100GbE และ InfiniBand HDR/HDR100

A:แต่ละปลาย 100G ใช้พลังงานประมาณ 3.0W โดยเฉพาะสูงสุด 3.5W

A:ทั้งสองปลาย 100G ต้องเชื่อมต่อกับพอร์ตที่ใช้ได้เพื่อการทํางานอย่างถูกต้อง; สายเคเบิลไม่ได้ถูกออกแบบเพื่อการใช้งานปลายเดียว

A:ระยะโค้งขั้นต่ํา 30 มิลลิเมตร หลีกเลี่ยงโค้งคม เพื่อรักษาความสมบูรณ์ของสัญญาณ

• ความรู้สึกของ ESD:ใช้เชือกข้อมือที่ติดดินเมื่อใส่เข้าไปในกรง QSFP เครื่องเชื่อมส่งพร้อมกับหมวกป้องกัน
• ทําความสะอาดก่อนใช้:ดําเนินการทําความสะอาดเครื่องเชื่อมแสงด้วยเครื่องทําความสะอาด 1 คลิกที่เหมาะสม ก่อนการใส่
• รังสีโค้ง:ไม่เกินรัศมีโค้ง 30 มิลลิเมตร; หลีกเลี่ยงความเครียดบนเครื่องเชื่อม
• อุณหภูมิการทํางานให้แน่ใจว่าอุณหภูมิบริเวณภายใน 0 °C ∼ 70 °C
• การเก็บรักษา:เก็บไว้ในสภาพที่สะอาดแห้ง ระหว่าง -40 °C และ 85 °C
