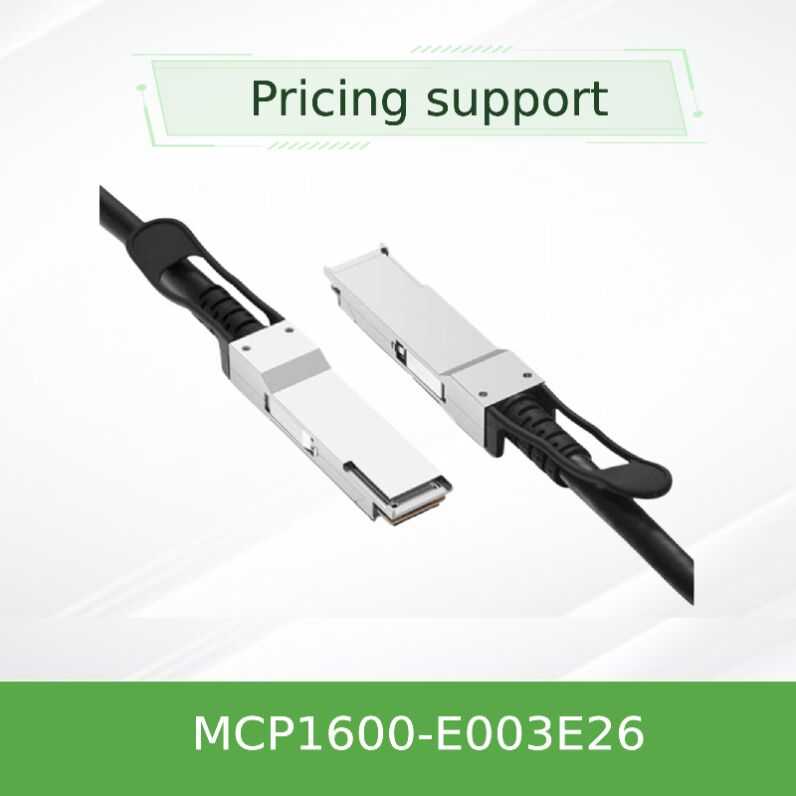

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 สายเคเบิลทองแดง Passive Direct Attach 3m EDR InfiniBand ความช้าต่ํา พลังงานเกือบศูนย์สําหรับการเชื่อมต่อระหว่างศูนย์ข้อมูล

สายทองแดงแบบ Passive ยาว 3 เมตร ราคาประหยัด ให้แบนด์วิดท์ 100Gb/s สำหรับแอปพลิเคชัน EDR InfiniBand และ 100GbE — มีการใช้พลังงานเกือบเป็นศูนย์ ความหน่วงต่ำมาก และความสมบูรณ์ของสัญญาณที่แข็งแกร่งสำหรับการเชื่อมต่อศูนย์ข้อมูลระยะสั้น

• แบนด์วิดท์รวม 100Gb/s ผ่านเลน NRZ 4x 25Gb/s ต่อทิศทาง
• ความยาว 3 เมตร พร้อมตัวนำ 26AWG, เปลือกหุ้ม LSZH สีดำ
• รองรับ InfiniBand EDR (100Gb/s) และ 100 Gigabit Ethernet
• การใช้พลังงานเกือบเป็นศูนย์ (<0.1W) | อัตราความผิดพลาดของบิตดีกว่า 1E-15
• ฟอร์มแฟกเตอร์ QSFP28 แบบ Hot-pluggable, เป็นไปตามมาตรฐาน SFF-8665, เป็นไปตามข้อกำหนด RoHS

• แบนด์วิดท์ 100Gb/s: สี่ช่องสัญญาณ NRZ 25Gb/s ต่อทิศทาง, แบนด์วิดท์รวม 100Gb/s แบบ Full Duplex
• การออกแบบทองแดงแบบ Passive: ไม่มีส่วนประกอบที่ทำงาน — ต้นทุนต่ำที่สุด, ความหน่วงเป็นศูนย์, และการใช้พลังงานเกือบเป็นศูนย์
• ตัวนำ 26AWG: เหมาะสำหรับการใช้งานระยะ 3 เมตร พร้อมความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม
• ไม่ขึ้นกับโปรโตคอล: รองรับ InfiniBand EDR และ 100GbE พร้อมการเจรจาต่อรองอัตโนมัติ
• การทดสอบอย่างเข้มงวด: ทดสอบการผลิต 100% สำหรับ BER <1E-15 กับระบบ Mellanox

MCP1600-E003E26 เป็นไปตามมาตรฐาน SFF-8665 (QSFP28 electrical) และ SFF-8636 (management interface) ใช้ การมอดูเลต NRZ 4x 25Gb/s ผ่านคู่สายทองแดงแบบ twinax รองรับ InfiniBand EDR (IBTA 1.3) และ 100GBASE-CR4 Ethernet EEPROM ในตัวให้ข้อมูลระบุผลิตภัณฑ์ผ่าน I²C เป็นไปตามข้อกำหนด RoHS พร้อมเปลือกหุ้ม LSZH

ในฐานะสายทองแดงแบบ Passive Direct Attach, MCP1600-E003E26 อาศัยคู่สายบิดเกลียวคุณภาพสูง 26AWG และการจับคู่ความต้านทานที่แม่นยำ (100Ω differential) เพื่อส่งสัญญาณ NRZ 25Gb/s ได้ถึง 3 เมตร โดยไม่ต้องมีการขยายสัญญาณแบบ Active โครงสร้างของสายเคเบิลช่วยลดความคลาดเคลื่อนของเวลา (skew) และสัญญาณรบกวนข้ามช่องสัญญาณ (crosstalk) ในขณะที่ EEPROM ให้ข้อมูลการกำหนดค่าแก่โฮสต์อุปกรณ์ (ความยาว, ผู้ผลิต, คำแนะนำในการปรับสมดุลสัญญาณ) ผลลัพธ์คือการเชื่อมต่อ ความหน่วงเป็นศูนย์, การใช้พลังงานเกือบเป็นศูนย์ ที่เหมาะสำหรับการเชื่อมต่อภายในแร็คระยะสั้น

• เครือข่าย InfiniBand EDR: เชื่อมต่อสวิตช์ QM8700/QM8790 กับอะแดปเตอร์ ConnectX-5/6 ภายในแร็ค
• เครือข่าย 100GbE: เชื่อมต่อสวิตช์ Spectrum กับเซิร์ฟเวอร์หรือโหนดจัดเก็บข้อมูลที่อยู่ห่างกันไม่เกิน 3 เมตร
• จาก Top-of-Rack ไปยังเซิร์ฟเวอร์: การเชื่อมต่อภายในแร็คระยะสั้น โดยใช้พลังงานและต้นทุนน้อยที่สุด
• คลัสเตอร์จัดเก็บข้อมูล: การใช้งาน RDMA over Converged Ethernet (RoCE) และ NVMe-oF

หมายเหตุ: อุณหภูมิการทำงาน 0°C ถึง 70°C, อุณหภูมิการจัดเก็บ -40°C ถึง 85°C. รัศมีการโค้งงอขั้นต่ำแบบครั้งเดียว: 47 มม. (5 เท่าของเส้นผ่านศูนย์กลาง). รัศมีการโค้งงอซ้ำ/การประกอบ: 94 มม. (10 เท่าของเส้นผ่านศูนย์กลาง).

• เทียบกับสาย Optical แบบ Active (AOC): ต้นทุนต่ำกว่าอย่างมาก, การใช้พลังงานเป็นศูนย์, และไม่ต้องทำความสะอาด
• เทียบกับสายทองแดงแบบ Active (ACC): ต้นทุนต่ำกว่าและการใช้พลังงานเป็นศูนย์ — เหมาะสำหรับการใช้งานระยะสั้นมาก ≤3 ม.
• ความน่าเชื่อถือที่พิสูจน์แล้ว: BER ดีกว่า 1E-15 กับระบบ Mellanox รับประกันการส่งข้อมูลที่ปราศจากข้อผิดพลาด
• 26AWG ที่หนากว่า: ความสมบูรณ์ของสัญญาณที่ดีกว่าที่ระยะ 3 ม. เมื่อเทียบกับสาย 30AWG

เราให้บริการให้คำปรึกษาด้านเทคนิคตลอด 24 ชั่วโมง, บริการ RMA, และการสนับสนุนการออกแบบโครงสร้างพื้นฐานสายเคเบิล MCP1600-E003E26 แต่ละชิ้นมีการรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี และการทดสอบจากโรงงาน 100% สินค้าคงคลังของเราช่วยให้มั่นใจได้ว่าสินค้าที่มีในสต็อกจะถูกจัดส่งภายในวันเดียวกัน เรามีบริการสนับสนุนก่อนการขายเพื่อยืนยันความเข้ากันได้กับอะแดปเตอร์ ConnectX และสวิตช์ Quantum

A: ใช่, เข้ากันได้กับอะแดปเตอร์ ConnectX-5 (EDR) และ ConnectX-6 (EDR/HDR100) อย่างสมบูรณ์

A: ใช่, รองรับ 100GBASE-CR4 Ethernet และ InfiniBand EDR

A: สำหรับการโค้งงอครั้งเดียว (ห่างจากคอนเนคเตอร์) ขั้นต่ำคือ 47 มม. (5 เท่าของเส้นผ่านศูนย์กลาง) สำหรับการโค้งงอซ้ำหรือการประกอบใกล้คอนเนคเตอร์ ให้รักษา 94 มม. (10 เท่าของเส้นผ่านศูนย์กลาง)

A: ไม่, เป็นแบบ Plug-and-play EEPROM ให้ข้อมูลระบุตัวตน และโฮสต์จะตั้งค่าการเชื่อมต่อโดยอัตโนมัติ

A: เกือบเป็นศูนย์ (<0.1W) เนื่องจากไม่มีส่วนประกอบที่ทำงาน

• ความไวต่อไฟฟ้าสถิต (ESD): ใช้สายรัดข้อมือที่ต่อลงดินเมื่อเสียบเข้ากับช่องเสียบ QSFP คอนเนคเตอร์จะถูกจัดส่งพร้อมฝาครอบป้องกัน — ถอดออกทันทีก่อนการติดตั้งเท่านั้น
• รัศมีการโค้งงอ: อย่าให้เกินรัศมีการโค้งงอขั้นต่ำ (47 มม. ครั้งเดียว, 94 มม. ซ้ำ) หลีกเลี่ยงการโค้งงอที่คมใกล้คอนเนคเตอร์
• อุณหภูมิการทำงาน: ตรวจสอบให้อุณหภูมิแวดล้อมอยู่ในช่วง 0°C–70°C
• การจัดเก็บ: จัดเก็บในสภาพแวดล้อมที่สะอาดและแห้งระหว่าง -40°C ถึง 85°C
• ความเข้ากันได้: ตรวจสอบให้แน่ใจว่าประเภทคอนเนคเตอร์ (QSFP28) ตรงกับอุปกรณ์ของคุณ
