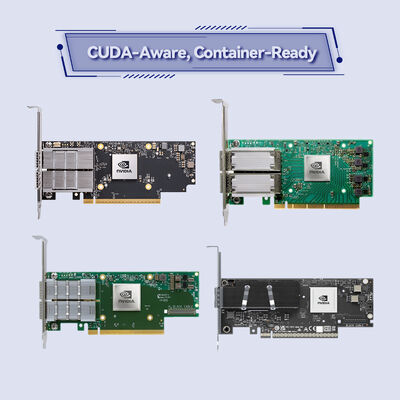

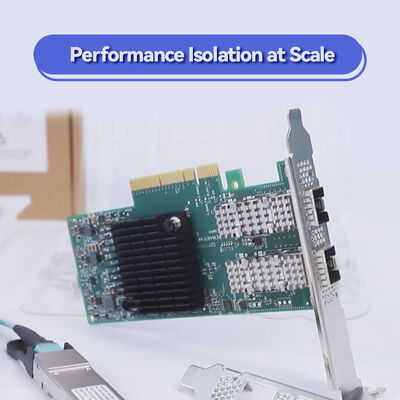

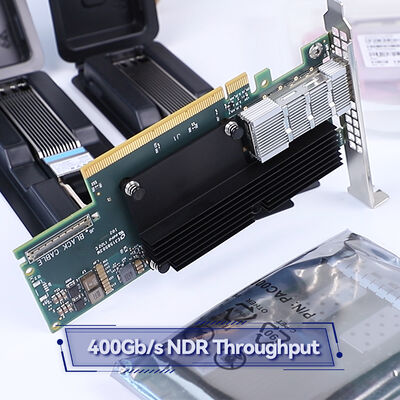

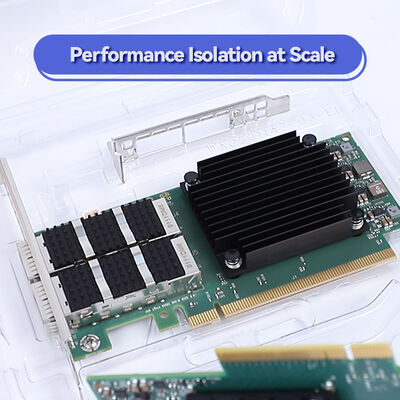

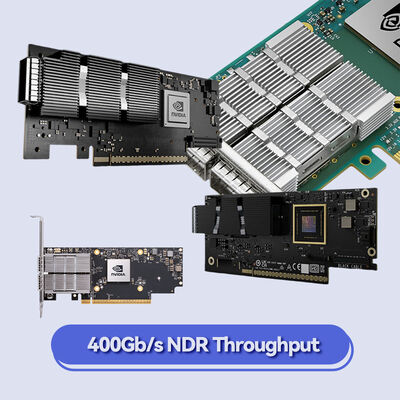

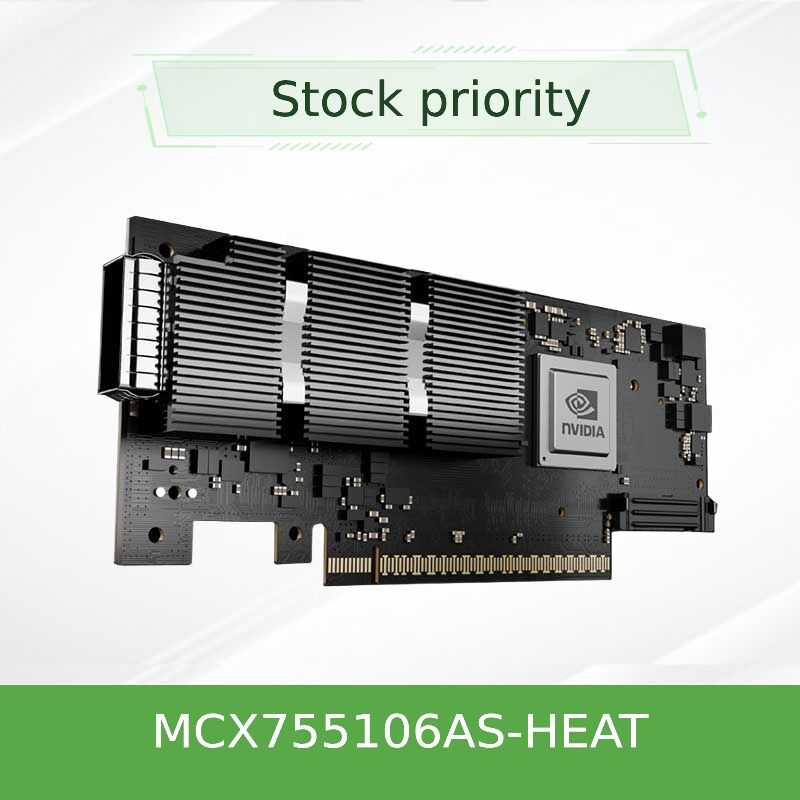

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adapter
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) |
| เอกสาร: | Connectx-7 infiniband.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MCX755106AS-HEAT (900-9x7AH-0078-DTZ) | พอร์ต: | 2 พอร์ต |
|---|---|---|---|
| เทคโนโลยี: | Infiniband | ประเภทอินเทอร์เฟซ: | OSFP56 |
| ข้อมูลจำเพาะ: | 16.7 ซม. x 6.9 ซม. | ต้นทาง: | อินเดีย / อิสราเอล / จีน |
| อัตราการส่งผ่าน: | 200GBE | อินเทอร์เฟซโฮสต์: | gen3 x16 |
| เน้น: | NVIDIA ConnectX-7 InfiniBand adapter,การ์ดเครือข่าย Mellanox 400Gb/s,Smart adapter รองรับ NDR |
||
รายละเอียดสินค้า
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adapter
รุ่นเรือธง PCIe Gen5 x16 InfiniBand & RoCE Dual-Port 400G อะแดปเตอร์เครือข่าย RDMA ความหน่วงต่ำพิเศษ 400Gb/s ออกแบบมาสำหรับโรงงาน AI, คลัสเตอร์ HPC และศูนย์ข้อมูลคลาวด์ขนาดใหญ่ ConnectX-7 MCX755106AS-HEAT ผสานการประมวลผลในเครือข่าย, การยกภาระด้านความปลอดภัยของฮาร์ดแวร์ และการจำลองเสมือนขั้นสูงเพื่อเร่งการคำนวณทางวิทยาศาสตร์สมัยใหม่และโครงสร้างพื้นฐานที่กำหนดด้วยซอฟต์แวร์
ภาพรวมผลิตภัณฑ์
ตระกูล NVIDIA ConnectX-7 มอบประสิทธิภาพที่ก้าวล้ำด้วยแบนด์วิดท์สูงสุด 400Gb/s ต่อพอร์ต รองรับทั้ง InfiniBand (NDR/HDR/EDR) และ Ethernet (สูงสุด 400GbE) รุ่น MCX755106AS-HEAT มีอินเทอร์เฟซโฮสต์ PCIe Gen5 (สูงสุด x32 เลน), ความหนาแน่นพอร์ตคู่ 400Gb/s, ความสามารถแบบ Multi-Host และเอนจิ้นขั้นสูงสำหรับ GPUDirect RDMA, การเร่ง NVMe-oF และการเข้ารหัสแบบอินไลน์ สร้างขึ้นสำหรับการฝึก AI ที่ต้องการ, การจำลอง และการวิเคราะห์แบบเรียลไทม์ อะแดปเตอร์นี้ช่วยลดภาระ CPU ในขณะที่เพิ่มปริมาณข้อมูลและความปลอดภัยสูงสุด
ด้วยหน่วยความจำออนบอร์ดสำหรับการยกภาระ rendezvous, การเร่ง collective ของ SHARP และการยกภาระ ASAP2 SDN ConnectX-7 เปลี่ยนเซิร์ฟเวอร์มาตรฐานให้เป็นโหนดเครือข่ายประสิทธิภาพสูงที่มีความหน่วงเกือบเป็นศูนย์และเวลาที่แม่นยำระดับนาโนวินาที (IEEE 1588v2 Class C)
คุณสมบัติหลัก
- พร้อมสำหรับ NDR InfiniBand & 400GbE - สูงสุด 400Gb/s ต่อพอร์ต, การกำหนดค่าพอร์ตคู่ให้แบนด์วิดท์รวม 800Gb/s; รองรับ NDR, HDR, EDR InfiniBand และ 400/200/100/50/25/10GbE
- PCIe Gen5 x16 (สูงสุด x32 เลน) - อินเทอร์เฟซโฮสต์ที่มีปริมาณงานสูงพร้อมคำแนะนำการประมวลผล TLP, ATS, PASID และ SR-IOV
- การประมวลผลในเครือข่าย - การยกภาระการดำเนินการแบบ collective (SHARP), โปรโตคอล rendezvous, การยกภาระ burst buffer ด้วยฮาร์ดแวร์
- GPUDirect RDMA & GPUDirect Storage - เส้นทางข้อมูล GPU-ต่อ-NIC โดยตรง เร่งการเรียนรู้เชิงลึกและการวิเคราะห์ข้อมูล
- เอนจิ้นความปลอดภัยฮาร์ดแวร์ - การเข้ารหัส/ถอดรหัส IPsec/TLS/MACsec แบบอินไลน์ (AES-GCM 128/256 บิต) + การบูตที่ปลอดภัยด้วยรากฐานความน่าเชื่อถือของฮาร์ดแวร์
- การเร่งที่เก็บข้อมูลขั้นสูง - NVMe-oF (over Fabrics/TCP), การยกภาระ NVMe/TCP, การส่งมอบลายเซ็น T10-DIF, iSER, NFS over RDMA, SMB Direct
- ASAP2 SDN & การเร่ง VirtIO - การยกภาระ OVS, การห่อหุ้ม VXLAN/GENEVE/NVGRE, การติดตามการเชื่อมต่อ และตัวแยกวิเคราะห์ที่ตั้งโปรแกรมได้
- การจับเวลาที่แม่นยำ - PTP (IEEE 1588v2) ด้วยความแม่นยำ 12ns, SyncE, การตั้งเวลาตามเวลา, การจัดลำดับแพ็กเก็ต
เทคโนโลยี: ภายใน ConnectX-7
สร้างขึ้นบนกระบวนการ 7nm, ConnectX-7 ผสานเอนจิ้นการเร่งฮาร์ดแวร์หลายตัวที่ยกภาระ CPU และให้ประสิทธิภาพที่แน่นอน เสาหลักทางเทคโนโลยีที่สำคัญ ได้แก่:
- RDMA over Converged Ethernet (RoCE) - Zero-Touch RoCE สำหรับเครือข่าย Ethernet ที่มีความหน่วงต่ำ
- Dynamically Connected Transport (DCT) & XRC - การสื่อสาร MPI และ HPC ที่มีประสิทธิภาพ
- On-Demand Paging (ODP) & User Memory Registration (UMR) - ทำให้การจัดการหน่วยความจำง่ายขึ้นสำหรับแอปพลิเคชันขนาดใหญ่
- Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) - การลดข้อมูลในเครือข่ายสำหรับการดำเนินการ collective ของ MPI
- เทคโนโลยี Multi-Host - ช่วยให้โฮสต์อิสระสูงสุด 4 โฮสต์สามารถแชร์อะแดปเตอร์เดียว เพิ่มประสิทธิภาพการใช้งานเซิร์ฟเวอร์
- PLDM & SPDM Manageability - การอัปเดตเฟิร์มแวร์, การตรวจสอบ และการรับรองอุปกรณ์เพื่อความปลอดภัยระดับองค์กร
การใช้งานทั่วไป
- คลัสเตอร์ AI & Machine Learning - การฝึกขนาดใหญ่ด้วย NCCL, UCX และ GPUDirect RDMA
- การจำลองและวิจัย HPC - การสร้างแบบจำลองสภาพอากาศ, จีโนมิกส์, พลวัตโมเลกุลที่ต้องการ MPI ที่มีความหน่วงต่ำ
- Hyperscale Cloud & SDDC - เครือข่ายซ้อนทับ, การเร่ง NFV, การแบ่งหลายผู้เช่าที่ปลอดภัย (SR-IOV)
- ระบบจัดเก็บข้อมูลระดับองค์กร - การยกภาระเป้าหมาย NVMe-oF และระบบไฟล์แบบกระจาย (Lustre, GPUDirect Storage)
- 5G Edge & โทรคมนาคม - โครงสร้างพื้นฐานที่ไวต่อเวลาด้วย PTP Class C และความปลอดภัย MACsec
ความเข้ากันได้
ระบบปฏิบัติการและการจำลองเสมือน: ไดรเวอร์ในตัวสำหรับ Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV) และ Kubernetes (ปลั๊กอิน CNI) ปรับให้เหมาะสมสำหรับ NVIDIA HPC-X, UCX, OpenMPI, MVAPICH, MPICH, OpenSHMEM, NCCL และ UCC
ความเข้ากันได้ของฮาร์ดแวร์: สล็อต PCIe Gen5 มาตรฐาน (ขนาดทางกล x16, ไฟฟ้า x16/x32) ได้รับการรับรองกับแพลตฟอร์มเซิร์ฟเวอร์หลักจาก HPE, Supermicro, และระบบ NVIDIA DGX
การทำงานร่วมกัน: เป็นไปตามข้อกำหนด InfiniBand Trade Association Spec 1.5, IEEE 802.3 สำหรับ Ethernet และข้อกำหนด PCI-SIG Gen5 อย่างสมบูรณ์
ข้อมูลจำเพาะ - ConnectX-7 MCX755106AS-HEAT
| พารามิเตอร์ | รายละเอียด |
|---|---|
| รุ่นผลิตภัณฑ์ | MCX755106AS-HEAT |
| ฟอร์มแฟกเตอร์ | PCIe HHHL (Half Height Half Length), มีขายึด FHHL เป็นอุปกรณ์เสริม |
| อินเทอร์เฟซโฮสต์ | PCIe Gen5.0 x16 (สูงสุด 32 เลน, รองรับการแบ่งส่วน & Multi-Host) |
| โปรโตคอลเครือข่าย | InfiniBand (NDR/HDR/EDR) & Ethernet (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| การกำหนดค่าพอร์ต | พอร์ตคู่ QSFP-DD (2x 400Gb/s NDR, 800Gb/s รวม) |
| ความเร็ว InfiniBand | NDR 400Gb/s ต่อพอร์ต, HDR 200Gb/s, EDR 100Gb/s, FDR (เข้ากันได้) |
| ความเร็ว Ethernet | 400/200/100/50/25/10GbE NRZ/PAM4 |
| หน่วยความจำออนบอร์ด | หน่วยความจำในเครือข่ายในตัวสำหรับการยกภาระ rendezvous & burst buffer |
| การยกภาระด้านความปลอดภัย | IPsec, TLS, MACsec แบบอินไลน์ (AES-GCM 128/256 บิต), Secure Boot, Flash Encryption |
| การยกภาระที่เก็บข้อมูล | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, NFS over RDMA, SMB Direct |
| การจับเวลา & การซิงโครไนซ์ | IEEE 1588v2 PTP (ความแม่นยำ 12ns), SyncE, PPS ที่ตั้งโปรแกรมได้, การตั้งเวลาตามเวลา |
| การจำลองเสมือน | SR-IOV, การเร่ง VirtIO, การยกภาระ VXLAN/NVGRE/GENEVE, การติดตามการเชื่อมต่อ (ไฟร์วอลล์ L4) |
| การจัดการ | NC-SI, MCTP over SMBus/PCIe, PLDM (Monitor/Firmware/FRU/Redfish), SPDM, SPI flash, JTAG |
| การบูตระยะไกล | การบูต InfiniBand, iSCSI, UEFI, PXE |
| การใช้พลังงาน | ไม่ได้ระบุต่อสาธารณะ - อะแดปเตอร์พอร์ตคู่ประสิทธิภาพสูงต้องการการระบายอากาศที่เพียงพอ โปรดตรวจสอบก่อนสั่งซื้อ |
| อุณหภูมิในการทำงาน | 0°C ถึง 55°C (พร้อมการระบายความร้อนของแชสซีที่เหมาะสม) |
หมายเหตุ: พารามิเตอร์บางอย่างอาจแตกต่างกันไปขึ้นอยู่กับเฟิร์มแวร์และการกำหนดค่าระบบ โปรดปรึกษาเอกสารของ NVIDIA หรือติดต่อ Starsurge เพื่อการตรวจสอบที่เฉพาะเจาะจง
ข้อได้เปรียบ - สร้างขึ้นสำหรับศูนย์ข้อมูลสมัยใหม่
ต้นทุนรวมในการเป็นเจ้าของต่ำที่สุด ยกภาระ CPU จากงานเครือข่าย, ที่เก็บข้อมูล และความปลอดภัย -- ลดต้นทุนด้านพลังงานและการระบายความร้อนต่อ Gb/s
แบนด์วิดท์พร้อมสำหรับอนาคต PCIe Gen5 และ NDR 400G ต่อพอร์ตช่วยขจัดคอขวดสำหรับเซิร์ฟเวอร์ GPU รุ่นต่อไปและคลัสเตอร์ AI
ความปลอดภัยระดับองค์กร การเข้ารหัสแบบอินไลน์ด้วยฮาร์ดแวร์ (IPsec/TLS/MACsec) และห่วงโซ่ความน่าเชื่อถือที่ปลอดภัยตรงตามข้อกำหนด (FIPS, DoD)
การผสานรวมที่ราบรื่น ความเข้ากันได้เต็มรูปแบบกับดิสทริบิวชันหลัก, ไฮเปอร์ไวเซอร์ และแพลตฟอร์มการจัดการคอนเทนเนอร์
คำถามที่พบบ่อย (FAQ)
Q: MCX755106AS-HEAT เข้ากันได้กับสวิตช์ InfiniBand และ Ethernet หรือไม่?
ใช่ ConnectX-7 รองรับการทำงานแบบโปรโตคอลคู่ คุณสามารถใช้ในโหมด InfiniBand (เครือข่าย NDR) หรือโหมด Ethernet (RoCE) อะแดปเตอร์จะตรวจจับอัตโนมัติหรือสามารถกำหนดค่าผ่านเฟิร์มแวร์ได้
Q: รุ่นพอร์ตคู่รองรับ GPUDirect Storage บนทั้งสองพอร์ตพร้อมกันหรือไม่?
แน่นอน GPUDirect Storage และ GPUDirect RDMA ได้รับการสนับสนุนอย่างเต็มที่ทั้งสองพอร์ต ช่วยให้การเคลื่อนย้ายข้อมูลโดยตรงระหว่างที่เก็บข้อมูลและหน่วยความจำ GPU โดยไม่ต้องใช้บัฟเฟอร์เด้งของ CPU
Q: ตัวเลือกการแบ่งส่วน PCIe ใดบ้างที่มีให้สำหรับ MCX755106AS-HEAT?
รองรับการแบ่งส่วนมาตรฐาน (x16, x8/x8) และ NVIDIA Multi-Host ซึ่งอนุญาตให้โฮสต์อิสระสูงสุด 4 โฮสต์พร้อมแพลตฟอร์มสวิตช์ PCIe ที่เหมาะสม
Q: ฉันสามารถใช้อะแดปเตอร์นี้สำหรับการยกภาระ NVMe/TCP ได้หรือไม่?
ใช่ การยกภาระฮาร์ดแวร์สำหรับ NVMe over TCP ช่วยลดการใช้งาน CPU และปรับปรุงความหน่วงสำหรับที่เก็บข้อมูลที่กำหนดด้วยซอฟต์แวร์
Q: ฉันจะหาเฟิร์มแวร์และไดรเวอร์ล่าสุดได้ที่ไหน?
ไดรเวอร์รวมอยู่ในเคอร์เนล Linux หลัก (MLNX_OFED) เครื่องมืออย่างเป็นทางการของ NVIDIA Mellanox (mlxconfig, flint) รองรับการอัปเดตเฟิร์มแวร์ Starsurge ยังมีแพ็คเกจเฟิร์มแวร์ที่คัดสรรมาให้ด้วย
ข้อควรระวังและหมายเหตุการสั่งซื้อ
- ตรวจสอบให้แน่ใจว่าเมนบอร์ดเซิร์ฟเวอร์มีสล็อต PCIe Gen5 พร้อมการระบายความร้อนที่เพียงพอ (แนะนำให้มีการไหลเวียนอากาศแบบแอคทีฟสำหรับการทำงาน 400G)
- สำหรับการกำหนดค่า Multi-Host ให้ตรวจสอบการรองรับแพลตฟอร์มและข้อกำหนดสายเคเบิล (อาจต้องใช้สายเคเบิลแยก)
- โมดูลออปติคัล / สายเคเบิล DAC จำหน่ายแยกต่างหาก ใช้ตัวรับส่งสัญญาณที่ผ่านการรับรองจาก NVIDIA เพื่อการปฏิบัติตามข้อกำหนด
- NVIDIA ไม่ได้เผยแพร่การใช้พลังงานสูงสุด; การออกแบบทางความร้อนทั่วไปสมมติว่าอยู่ในช่วง 30W-40W ภายใต้ภาระงานหนักสำหรับรุ่นพอร์ตคู่ โปรดตรวจสอบกับคู่มือความร้อนของแชสซีของคุณ
- สำหรับคุณสมบัติการเข้ารหัส (การยกภาระ IPsec/TLS) อาจต้องมีใบอนุญาตเพิ่มเติม โปรดตรวจสอบกับฝ่ายขาย
เมทริกซ์ความเข้ากันได้ (แบบย่อ)
| ส่วนประกอบ / ระบบนิเวศ | รองรับ | หมายเหตุ |
|---|---|---|
| NVIDIA DGX H100 / GH200 | ใช่ | ได้รับการรับรองด้วยการกำหนดค่าพอร์ตคู่ |
| VMware vSphere / ESXi | ใช่ (SR-IOV) | รวมการสนับสนุนไดรเวอร์แล้ว |
| เคอร์เนล Linux 5.x+ | ใช่ (ในตัว) | แนะนำ MLNX_OFED |
| Windows Server 2022 | ใช่ | Native RDMA / RoCE |
| Kubernetes / CNI | ใช่ | Multus, SR-IOV CNI |
| OpenMPI / MVAPICH | ใช่ | ปรับให้เหมาะสมสำหรับ InfiniBand verbs |
รายการตรวจสอบผู้ซื้อ - การนำ ConnectX-7 ไปใช้
- ตรวจสอบแพลตฟอร์มโฮสต์: สล็อต PCIe Gen5 (หรือ Gen4 ที่เข้ากันได้แบบย้อนหลัง แต่แบนด์วิดท์จำกัด)
- ยืนยันประเภทสายเคเบิล: 400G NDR (OSFP/QSFP-DD) หรือสายแยกสำหรับ 2x200G ต่อพอร์ต
- ตรวจสอบการระบายความร้อน: อะแดปเตอร์กำลังสูงแบบพอร์ตคู่ต้องการการไหลเวียนอากาศอย่างน้อย 350 LFM
- สำหรับคุณสมบัติด้านความปลอดภัย: ตรวจสอบว่าต้องการ secure boot และ crypto offload หรือไม่ (รุ่น HEAT มีรากฐานความน่าเชื่อถือของฮาร์ดแวร์และเอนจิ้นแบบอินไลน์เต็มรูปแบบ)
- สแต็กซอฟต์แวร์: ความเข้ากันได้ของเวอร์ชัน MLNX_OFED หรือไดรเวอร์ในตัวกับเคอร์เนล/OS ของคุณ
