สายไฟเบอร์ออปติก NVIDIA MFP7E10-N005 5ม. MPO12/APC Multimode 800G InfiniBand
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MFP7E10-N005 (980-9I73V-000005) |
| เอกสาร: | MFP7E10-Nxxx.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขชิ้นส่วน: | MFP7E10-N005 (980-9I73V-000005) | ประเภทสายเคเบิล: | สายไฟเบอร์มัลติโมด |
|---|---|---|---|
| ประเภทไฟเบอร์: | OM4, 50/125 µm | ความยาว: | 5 ม |
| ขั้วต่อ: | MPO-12/APC (หญิง) | อัตราข้อมูล: | สูงสุด 400 Gbps |
รายละเอียดสินค้า

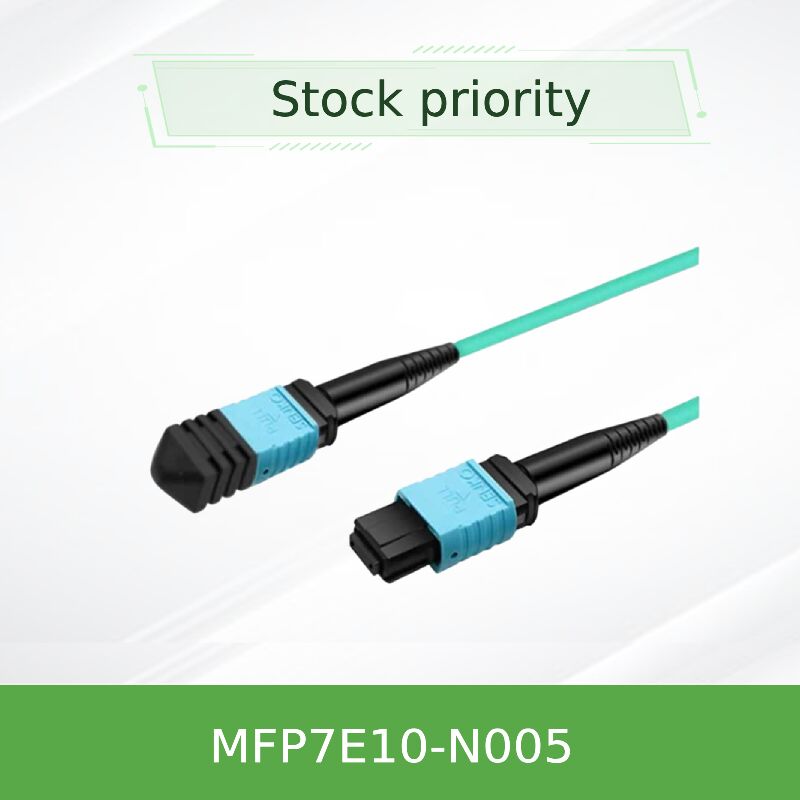

NVIDIA MFP7E10-N005
สายไฟฟ้า MPO12/APC สายไฟฟ้าหลายรูปแบบ
สายเชื่อมไฟฟ้าออปติกเนื้อที่สูงสําหรับ 400G/800G InfiniBand และ Ethernet เชื่อมต่อสวิทช์ OSFP สองท่าตรงกับอุปกรณ์ปรับ OSFP หรือ QSFP112
ภาพรวมสินค้า
NVIDIA MFP7E10-Nxxx ซีรี่ย์คือสายไฟเบอร์ MPO‐12/APC-to-MPO‐12/APC มัลติโมดที่ไม่ทํางานMFP7E10-N005(5 เมตร) ใช้ไฟเบอร์ทํางานแปดเส้นในแบบแบบแบบ Type-B Crossover เพื่อให้สามารถเชื่อมต่อทองแดง/แสงได้โดยตรง โดยไม่ต้องใช้ตัวปรับเปลี่ยนขั้วขั้วขั้วเครื่องเคลือบกระจกกระจก, การสะท้อนกลับถูกลดลงอย่างน้อย, รับรองความสมบูรณ์แบบของสัญญาณสําหรับการปรับปรุง PAM4 ถึง 800Gb / s
สายไฟแต่ละสายถูกทดสอบในโรงงาน Telcordia GR-1435 และรองรับอุณหภูมิการทํางานจาก 0 ถึง 70 °C.เหมาะสําหรับสวิทช์ความหนาแน่นสูงและ GPU คลัสเตอร์.
ความ จริง สําคัญ
- เลขส่วน:MFP7E10-N005 (5m), ยัง N003/N007/N010 ถึง N050
- ประเภทเส้นใย:มัลติโมด 50/125μm (OM3 สําหรับ ≤ 30m, OM4 สําหรับ > 30m)
- เครื่องเชื่อมMPO-12/APC เพศหญิง หลังคาสีเขียว สีเคลือบมุม 8°
- การสูญเสียการใส่≤ 0.35 dB + 0.0004 × L (สูงสุด)
- การเสียผลตอบแทน:≥ 35 dB
- ระยะรัศมีโค้งขั้นต่ํา:30 มิลลิเมตร (ไดนามิก / สแตติก)
- ความกว้างสูงสุด:50 m (มีแผ่นพลาชสองแผ่นและ 4 คู่คู่)
ทําไม MPO‐12/APC?
เครื่องเชื่อมที่เคลือบมุมยับยั้งการสะท้อนกลับที่จะทําลายผลงานเลเซอร์ในเครื่องรับสัญญาณความเร็วสูงAPC สามารถทํางานได้อย่างน่าเชื่อถือใน 50G PAM4 ต่อเส้นทาง. NVIDIA shell สีเขียวสามารถระบุความสอดคล้องกับ APC ได้อย่างรวดเร็ว โดยป้องกันการไม่สอดคล้องกับสาย UPC สีฟ้า
รุ่น B:สาย 1 ในปลายหนึ่งเชื่อมต่อกับสาย 12 ในปลายตรงข้าม ‡ เหมาะสําหรับการผสมคู่ Tx / Rx 4 สาย โดยไม่ต้องใช้สายตัดต่อภายนอก
เทคโนโลยีและความสมบูรณ์แบบของสัญญาณ
ออกแบบให้กับสถาปัตยกรรม 800G DR8 / 400G DR4 ทุกสายมีเส้นใยมัลติโมด 8 เส้น จัดไว้ในแบบปินออทข้ามกัน อินเตอร์เฟซ APC 8 องศา ลดการสูญเสียการกลับออปติกส์เป็น > 35 dBสําคัญสําหรับเครื่องรับสัญญาณอัตราการส่งอัตราการส่งสูง เช่น NVIDIA MMA4Z00-NS (twin-port OSFP). การออกแบบแบบปาสิฟ ใช้พลังงานศูนย์และไม่นํามาใช้ความช้า ทําให้มันเหมาะสมสําหรับสวิตช์-สวิตช์หรือสวิตช์-DPU ลิงค์ใน NDR InfiniBand ผ้า
การทดสอบเรขาคณิตด้านปลายที่เข้มงวดและการตรวจสอบ IL / RL รับรองว่าเคเบิลแต่ละสายตอบสนองความต้องการที่เข้มงวดของขยายผ้า 800G Ethernet และ NVLink ใหม่
การใช้งานทั่วไป

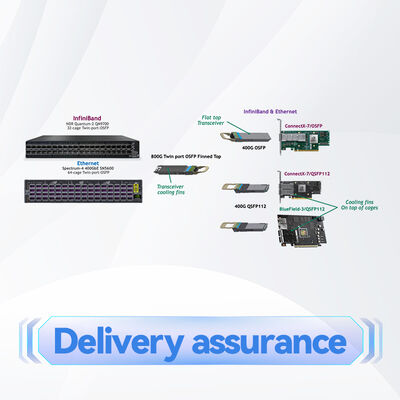

- การเชื่อมต่อสวิตช์ OSFP 800Gb/s ที่มีสองประตู (เช่น Quantum-2) กับตัวปรับเครือข่าย ConnectX‐7
- การเชื่อม NVIDIA BlueField-3 DPUs (QSFP112 หรือ OSFP) กับสวิตช์ด้านบนของราค
- การเชื่อมต่อกันแบบกระดูกสันหลังในเซอร์เวอร์ที่ต้องการเชื่อมต่อ OM3/OM4 ระยะสั้น
- Multimode backbone ภายใน rack เดียวหรือระหว่าง rack ติดกัน (≤50m)
ความเหมาะสม
MFP7E10-N005 ทํางานกับเครื่องรับสัญญาณหรือระบบใด ๆ ที่ยอมรับเครื่องเชื่อม MPO-12/APC เพศหญิงและคาดหวัง pinout ประเภท B ความเข้ากันได้อย่างถูกต้องรวมถึง:
- NVIDIA MMA4Z00-NS ( OSFP DR8, 800G ที่มีสองประตู)
- NVIDIA MMA4Z00-NS400 ( OSFP 400G ท่าทางเดียว)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- เครื่องสวิทช์ InfiniBand NDR 400G/800G และแอดป์เตอร์ ConnectX‐7
- สวิทช์ 400GbE แบบมาตรฐานที่มีอินเตอร์เฟซทางออนไลน์ MPO-12 APC
รายละเอียดเทคนิค
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทสินค้า | สายใยไฟฟ้า MPO‐12/APC มัลติโมด Passive, Type B crossover |
| ความยาว (ชื่อ) | 5 เมตร (MFP7E10-N005) ; ความละเอียด: +0.1/-0 m (L<5m) หรือ +2%×L/-0 (L≥5m) |
| สายใยที่ใช้งาน | 8 (ทิศทาง 4 Tx / 4 Rx) |
| กว้างเคเบิล | 3.0 ± 0.2 มิลลิเมตร |
| วัสดุของเสื้อ | Aqua LSZH / OFNR (ระดับสูงขึ้น, ควันต่ํา ไม่มีฮาโลเจน) |
| หัวใย | 50/125 μm มัลติโมด (OM3 สําหรับ ≤ 30m; OM4 สําหรับ > 30m) |
| ความเสียของการใส่ (สูงสุด) | ≤ 0.35 dB + 0.0004 * L (dB) |
| การสูญเสียผลตอบแทน (นาที) | 35 dB |
| อุณหภูมิการทํางาน | 0°C ถึง 70°C |
| อุณหภูมิการเก็บรักษา | -40°C ถึง 85°C |
| ความชื้นสัมพัทธ์ | 10% ~ 85% (ไม่ประปา) |
| กฎหมาย | RoHS, CE, FCC ประเภท A, CB, cTUVus, RCM, VCCI |
| ประเภทเลเซอร์ | ประเภทที่ 1 (IEC 60825‐1/2, 21 CFR 1040) |
คู่มือการคัดเลือก (MFP7E10-Nxxx Series)
| เลขของชิ้นสั่งซื้อ | ความยาว | ประเภทเส้นใย (ตามความยาว) |
|---|---|---|
| MFP7E10-N003 | 3 เมตร | OM3 |
| MFP7E10-N005 | 5 เมตร | OM3 |
| MFP7E10-N010 | 10 เมตร | OM3 |
| MFP7E10-N020 | 20 เมตร | OM3 |
| MFP7E10-N030 | 30 เมตร | OM3 (หรือ OM4 ตามคําขอ) |
| MFP7E10-N040 | 40 เมตร | OM4 |
| MFP7E10-N050 | 50 เมตร | OM4 |
หมายเหตุ: สําหรับความยาวมากกว่า 30m, ใย OM4 ใช้เพื่อรับประกันความยาว 50m. ความยาวที่กําหนดเองอื่น ๆ มีให้เลือก (เช่น 7m, 15m, 25m, 35m); จํานวนการสั่งซื้อขั้นต่ําอาจใช้ได้.
ทําไมต้องเลือก Starsurge สําหรับสายไฟฟ้า NVIDIA?
- รองรับ 100% และทดสอบ:สาย MFP7E10 ทุกสายถูกตรวจสอบด้วยเครื่องรับ NVIDIA ก่อนการส่ง
- สต็อคและการนําเร็ว:ความยาวที่นิยม (3m,5m,10m,20m,30m,50m) ที่เก็บอยู่ในโกดังภูมิภาค
- การสนับสนุนทางเทคนิคการตรวจสอบความสอดคล้องก่อนการขาย และการแก้ปัญหาหลังการขาย
- ราคากลางและการติดป้าย:การเรียงลําดับ / แท็กทรัพย์สินที่สามารถใช้ได้สําหรับโครงการขนาดใหญ่
- การขนส่งทางเรือทั่วโลก:ตัวเลือก DDP/FedEx/UPS สหรัฐอเมริกา, EU, APAC และตะวันออกกลาง
บริการและการสนับสนุน
กลุ่มฮ่องกงสตาร์สอร์จ ให้การรับประกัน 1 ปี ต่ออาการบกพร่องทางการผลิต บวกกับการตอบสนองทางวิศวกรรม 24 ชั่วโมงสําหรับการใช้งานมากกว่า 50m หรือสายเคเบิลไฮบริดตามสั่ง (MPO to duplex), กรุณาติดต่อทีมงานแก้ปัญหาของเรา
คํา ถาม ที่ ถาม บ่อย
ตอบ: ไม่, สายเคเบิลนี้ถูกปรับปรุงให้เหมาะสมกับ 400G/800G PAM4 optics. เครื่องรับสัญญาณ NRZ 100G ที่เก่าแก่มักใช้เครื่องเชื่อม MPO‐12/UPC และงบประมาณการสูญเสียที่แตกต่างกัน. ตรวจสอบประเภทเครื่องเชื่อมของเครื่องรับสัญญาณเสมอ
ตอบ: ใช่ ประเภท B (crossover) คือขั้วขั้วแบบมาตรฐานที่ต้องการโดย NVIDIA สําหรับการเชื่อมต่อ OSFP ถึง OSFP โดยตรง 800G twin-port
A: MFP7E10 เป็นสายมัลติโมด (MMF) MFP7E20 เป็นสายมอลติโมดเดียว (SMF) สําหรับระยะ ≤ 50m การใช้สายมัลติโมดมีประสิทธิภาพต่อค่าใช้จ่าย มากกว่า 50m เลือกสายมอลติโมดเดียว MFP7E20
ตอบ: ใช่ เราแนะนําให้ใช้เครื่องซักแห้ง MPO‐12/APC (เช่น CLICK‐Clean หรือ IBC) ก่อนการจับคู่
ตอบ: ใช่, MFP7E10-N005 ผ่านการทดสอบความเป็นมาของ NVIDIA สําหรับ 800G DR8 และ 400G DR4 ลิงค์
ข้อควรระวังในการใช้
- อย่าถอดหมวกฝุ่นจนกระทั่งตอนติดตั้ง การติดเชื้อเป็นสาเหตุที่ 1 ของการเสียสภาพของลิงค์
- ดําเนินการทําความสะอาดทั้งสายเชื่อมเคเบิลและช่องรับสัญญาณด้วยเครื่องทําความสะอาด MPO-APC
- อย่าบิดสายไฟให้แน่นกว่ารัศมี 30 มิลลิเมตร โดยเฉพาะอย่างยิ่งใกล้สายเชื่อม
- ไม่เคยผสม MPO-APC (สีเขียว/สับสน) กับ MPO-UPC (สีฟ้า/เรียบ)
- ปฏิบัติตามมาตรฐานการป้องกัน ESD เมื่อทํางานกับเครื่องรับสัญญาณที่ติดต่อได้ แม้ว่าสายไฟส่วนตัวจะเปียก
