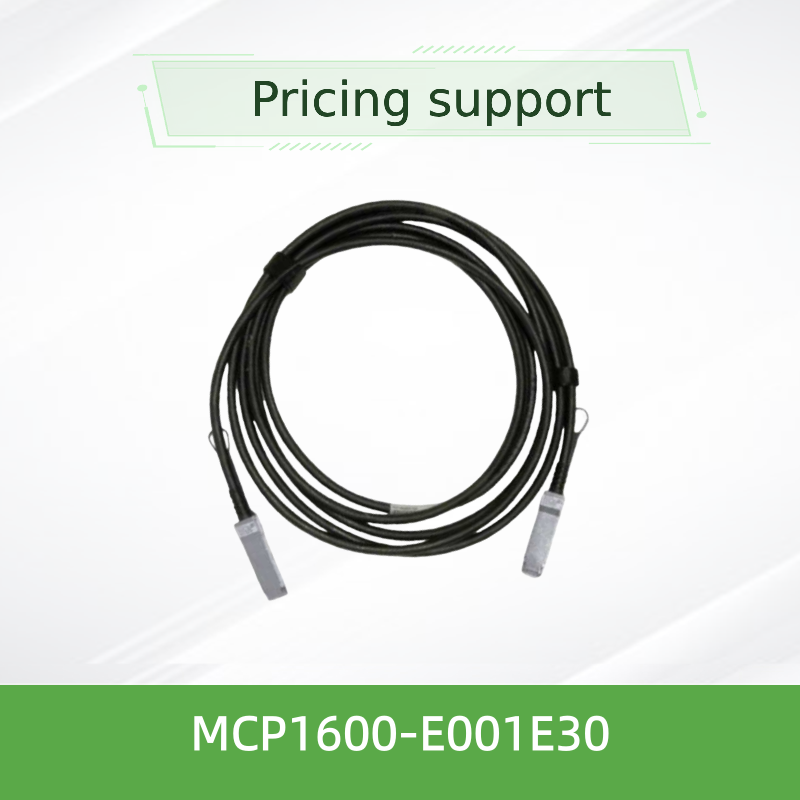

Mellanox MCP1600-E001E30 100Gb/s QSFP28 DAC ทองแดงแบบพาสซีฟ
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP1600-E001E30 |
| เอกสาร: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 3 เมตร |
| ชื่อ: | สายเคเบิล Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 ม. 26AWG สายเคเบิลเคร | คำสำคัญ: | สายเคเบิล Mellanox DAC |
| เน้น: | สายเคเบิล Mellanox QSFP28 DAC,สายเคเบิลทองแดงแบบพาสซีฟ 100Gb/s,Mellanox MCP1600-E001E30 DAC |
||
รายละเอียดสินค้า
Mellanox MCP1600-E001E30 100Gb/s QSFP28 DAC ทองแดงแบบพาสซีฟ
InfiniBand EDR 1ม. / 30AWG SFF-8665. การเชื่อมต่อระหว่างกัน 100G ในระยะสั้น - ทองแดงแบบพาสซีฟ, พลังงานต่ำ, อัตราข้อผิดพลาดบิต < 1E-15 พร้อมระบบ Mellanox เหมาะอย่างยิ่งสำหรับลิงก์ระดับบนสุดและสลับไปยังเซิร์ฟเวอร์
- อัตราข้อมูล 100Gb/s
- แหล่งจ่ายไฟเดี่ยว 3.3V
- แจ็คเก็ต LSZH และเป็นไปตามข้อกำหนด RoHS
- เสียบร้อนได้
ภาพรวมผลิตภัณฑ์
Mellanox MCP1600‑E001E30 เป็นสายเคเบิลทองแดง (DAC) แบบต่อตรง QSFP28 100Gb/s ประสิทธิภาพสูงที่ออกแบบมาสำหรับแอปพลิเคชัน InfiniBand EDR และอีเทอร์เน็ต ชุดสายเคเบิลแบบพาสซีฟนี้รวมคู่ทองแดงความเร็วสูงสี่คู่เข้าด้วยกัน โดยแต่ละคู่ทำงานที่ความเร็ว 25Gb/s ให้แบนด์วิดท์รวม 100Gb/s ในระยะ 1 เมตร ออกแบบทางวิศวกรรมด้วยสาย 30 AWG นำเสนอโซลูชันที่คุ้มค่าและประหยัดพลังงานสำหรับการเชื่อมต่อระหว่างกันในระยะสั้นภายในศูนย์ข้อมูลและคลัสเตอร์การประมวลผลประสิทธิภาพสูง
พอร์ต QSFP28 แต่ละพอร์ตมี EEPROM ออนบอร์ดพร้อมข้อมูลการกำหนดค่าผลิตภัณฑ์ ซึ่งอ่านได้ผ่านอินเทอร์เฟซการจัดการ I²C (เป็นไปตามมาตรฐาน SFF‑8636) สายเคเบิลได้รับการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าสัญญาณมีความสมบูรณ์ ความทนทาน และความน่าเชื่อถือเมื่อแกะกล่องอย่างเหมาะสมที่สุด
คุณสมบัติที่สำคัญ
- อัตราข้อมูล- สูงสุด 100Gb/s (4×25Gb/s)
- การปฏิบัติตาม- SFF‑8665 QSFP28, SFF‑8636 I²C
- พลัง- แหล่งจ่ายไฟทั่วไป 0.1W, 3.3V
- อุณหภูมิกรณี- อุณหภูมิการทำงาน 0°C ถึง 70°C
- อัตราข้อผิดพลาดบิต- < 1E‑15 (พร้อมระบบ Mellanox)
- เสื้อแจ็กเกต- LSZH (ฮาโลเจนไร้ควันต่ำ)
- พีซีบี- ไร้สารตะกั่วและปราศจากฮาโลเจน
- รัศมีโค้งงอ- 35.5 มม. (เดี่ยว), 71 มม. (ซ้ำ)
- เสียบร้อนได้- รองรับการแทรกสด
- ด้านสิ่งแวดล้อม- เป็นไปตามมาตรฐาน RoHS
เทคโนโลยีและการออกแบบ
MCP1600‑E001E30 ใช้เทคโนโลยีแกนทองแดงคู่แบบพาสซีฟ พร้อมด้วยคู่ดิฟเฟอเรนเชียลที่จับคู่อย่างแม่นยำเพื่อลดการเอียงและการสูญเสียการแทรก โครงสร้างสายเคเบิลประกอบด้วยแจ็กเก็ตด้านนอก (LSZH) ที่ทนทาน และบูทลดความเครียดที่ตรงตามข้อกำหนดทางกล SFF-8665 แต่ละส่วนประกอบมีลักษณะเฉพาะสำหรับอิมพีแดนซ์ดิฟเฟอเรนเชียล 100Ω และผ่านการทดสอบความล่าช้าในการแพร่กระจาย (โดยทั่วไป 4.5 ns/m) การออกแบบนี้กำจัดส่วนประกอบที่ทำงานอยู่ ส่งผลให้มีเวลาแฝงเกือบเป็นศูนย์และการดึงพลังงานน้อยที่สุด เป็นตัวเลือกที่เหมาะสำหรับสภาพแวดล้อมที่มีพลังงานจำกัด
การปรับใช้ทั่วไป
- Top-of-rack (ToR) สลับไปยังการเชื่อมต่อเซิร์ฟเวอร์ในแฟบริค 100G EDR InfiniBand
- คลัสเตอร์การประมวลผลประสิทธิภาพสูง (HPC) และระบบที่ใช้ GPU
- สถาปัตยกรรมลีฟกระดูกสันหลังของศูนย์ข้อมูลต้องการการเชื่อมต่อทองแดงที่เข้าถึงระยะสั้น
- เครือข่ายพื้นที่จัดเก็บข้อมูล (SAN) และการเชื่อมต่อระหว่างหัว NAS
- การตั้งค่าการทดสอบและการวัดผลที่ค่าหน่วงเวลาต่ำตามที่กำหนดเป็นสิ่งสำคัญ
ความเข้ากันได้
แพลตฟอร์มและระบบ:
- สวิตช์ Mellanox Spectrum®
- สวิตช์ Mellanox Quantum™ InfiniBand
- อะแดปเตอร์ NVIDIA® ConnectX® (EDR)
- NVIDIA BlueField® DPU
- พอร์ต QSFP28 มาตรฐานอุตสาหกรรม (100G Ethernet/EDR)
- เซิร์ฟเวอร์ที่มีกรง QSFP28 (ใช้ Intel, AMD, ARM)
สอดคล้องกับ SFF‑8665 และ SFF‑8636 ช่วยให้มั่นใจถึงความสามารถในการทำงานร่วมกับผู้จำหน่ายอุปกรณ์เครือข่ายรายใหญ่
ตารางข้อมูลจำเพาะ
| พารามิเตอร์ | นาที | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|
| แรงดันไฟฟ้า (Vcc) | 3.135 | 3.3 | 3.465 | วี |
| การใช้พลังงาน | -- | 0.1 | -- | ว |
| อุณหภูมิกรณีปฏิบัติการ | 0 | -- | 70 | องศาเซลเซียส |
| ความชื้นสัมพัทธ์ในการทำงาน | 5 | -- | 85 | % |
| อุณหภูมิในการจัดเก็บ | -40 | -- | 85 | องศาเซลเซียส |
| ความต้านทานลักษณะเฉพาะ | 90 | 100 | 110 | โอห์ม |
| ความล่าช้าในการขยายพันธุ์ (ข้อมูล) | -- | 4.5 | -- | NS/ม |
| อัตราข้อมูลต่อเลน | -- | 25 | -- | กิกะไบต์/วินาที |
| อัตราข้อมูลรวม | -- | 100 | -- | กิกะไบต์/วินาที |
| รัศมีโค้งงอขั้นต่ำ (เดี่ยว) | 35.5 | -- | -- | มม |
| รัศมีโค้งงอขั้นต่ำ (ซ้ำ) | 71 | -- | -- | มม |
* ค่าทางไฟฟ้าและทางกลได้มาจากเอกสารข้อมูลซีรีส์ Mellanox MCP1600 ข้อมูลจำเพาะทั้งหมดเป็นปกติที่อุณหภูมิ 25°C เว้นแต่จะระบุไว้
คู่มือการเลือก - ซีรี่ส์ MCP1600
| หมายเลขชิ้นส่วน | ความยาว | AWG | คำอธิบาย |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 ม | 30 | DAC แบบพาสซีฟ, QSFP28, 100Gb/s EDR, สีดำ, LSZH |
| MCP1600-E00AE30 | 0.5 ม | 30 | DAC แบบพาสซีฟ, QSFP28, 100Gb/s EDR, สีดำ, LSZH |
| MCP1600-E01AE30 | 1.5 ม | 30 | DAC แบบพาสซีฟ, QSFP28, 100Gb/s EDR, สีดำ, LSZH |
| MCP1600-E002E30 | 2.0 ม | 30 | DAC แบบพาสซีฟ, QSFP28, 100Gb/s EDR, สีดำ, LSZH |
| MCP1600-E02AE26 | 2.5 ม | 26 | DAC แบบพาสซีฟ, QSFP28, 100Gb/s EDR, สีดำ, LSZH |
| MCP1600-E003E26 | 3.0 ม | 26 | DAC แบบพาสซีฟ, QSFP28, 100Gb/s EDR, สีดำ, LSZH |
| MCP1600-E004E26 | 4.0 ม | 26 | DAC แบบพาสซีฟ, QSFP28, 100Gb/s EDR, สีดำ, LSZH |
| MCP1600-E005E26 | 5.0 ม | 26 | DAC แบบพาสซีฟ, QSFP28, 100Gb/s EDR, สีดำ, LSZH |
✔ สำหรับการเข้าถึงที่ยาวขึ้น (2.5 ม. - 5 ม.) จะใช้เกจ 26 AWG เพื่อรักษาความสมบูรณ์ของสัญญาณ E001E30 (1 ม.) สร้างขึ้นด้วย 30 AWG เพื่อความยืดหยุ่นสูงสุด
ข้อดี
- พลังงานต่ำเป็นพิเศษ:โดยทั่วไป 0.1W ช่วยลดต้นทุนการทำความเย็นและพลังงาน
- คุ้มค่า:การออกแบบแบบพาสซีฟช่วยลดตัวรับส่งสัญญาณแสง
- ความน่าเชื่อถือที่พิสูจน์แล้ว:การทดสอบการผลิตที่เข้มงวดช่วยให้มั่นใจถึงประสิทธิภาพการทำงานทันทีที่แกะกล่อง
- เพิ่มประสิทธิภาพการเข้าถึงระยะสั้น:เหมาะสำหรับการเชื่อมต่อภายในชั้นวางสูงถึง 5 ม.
- ใส่ใจสิ่งแวดล้อม:แจ็คเก็ต LSZH, RoHS, PCB ปลอดฮาโลเจน
บริการและการสนับสนุน
Hong Kong Starsurge Group Co., Limited ให้การสนับสนุนด้านเทคนิคและลอจิสติกส์ระดับโลกสำหรับผลิตภัณฑ์เครือข่าย Mellanox ทีมงานของเราให้คำแนะนำในการกำหนดค่าก่อนการขาย การตรวจสอบความเข้ากันได้ และบริการ RMA หลังการขาย MCP1600‑E001E30 ได้รับการสนับสนุนโดย aการรับประกันฮาร์ดแวร์แบบจำกัดเงื่อนไข 1 ปีครอบคลุมการซ่อมแซมหรือเปลี่ยนใหม่ สำหรับการสั่งซื้อจำนวนมากหรือการติดฉลากแบบกำหนดเอง โปรดติดต่อวิศวกรฝ่ายขายของเรา
คำถามที่พบบ่อย
ถาม: สายนี้ใช้งานอยู่หรือแบบพาสซีฟ?
ตอบ: เฉยๆ ไม่มีการปรับสภาพสัญญาณแบบแอคทีฟ ทำให้ใช้พลังงานต่ำและมีความหน่วงต่ำ
ถาม: ฉันสามารถใช้สายเคเบิลนี้กับสวิตช์อีเทอร์เน็ต 100G ได้หรือไม่
ตอบ: ใช่ มันสอดคล้องกับ QSFP28 MSA และใช้งานได้กับพอร์ต 100GbE และ InfiniBand EDR
ถาม: ชุดนี้มีความยาวสูงสุดได้เท่าไร?
A: สูงสุด 5 เมตร (MCP1600‑E005E26) พร้อม 26 AWG; E001E30 คือ 1 เมตร
ถาม: รองรับการเสียบปลั๊กร้อนหรือไม่
ตอบ: ใช่ ขั้วต่อ QSFP28 สามารถเสียบปลั๊กได้ทันทีและตรงตามข้อกำหนดทางกล SFF-8665
ข้อควรระวังและการจัดการ
- อย่าเกินรัศมีการโค้งงอขั้นต่ำ (เดี่ยว 35.5 มม., ซ้ำ 71 มม.) เพื่อหลีกเลี่ยงการสลายตัวของสัญญาณ
- ทำงานภายในช่วงอุณหภูมิเคสที่ระบุ (0-70°C) และความชื้น (5-85% RH)
- ตรวจสอบให้แน่ใจว่ากรง QSFP28 สะอาดและไม่มีเศษซากก่อนใส่
- ใช้เฉพาะกับแหล่งจ่ายไฟ 3.3V ที่รองรับเท่านั้น แรงดันไฟฟ้าที่สูงกว่า 3.6V อาจทำให้เกิดความเสียหายได้
- สำหรับการจัดเก็บ ให้เก็บที่อุณหภูมิระหว่าง -40°C ถึง 85°C ในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิต
แนะนำบริษัท
บริษัท ฮ่องกง สตาร์เซิร์จ กรุ๊ป จำกัดเป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย บริการไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี ก่อตั้งขึ้นในปี 2551 เราให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์ต่างๆ รวมถึงสวิตช์เครือข่าย NIC จุดเชื่อมต่อไร้สาย ตัวควบคุม สายเคเบิล และอุปกรณ์ที่เกี่ยวข้อง
ด้วยการสนับสนุนจากทีมขายและทีมเทคนิคที่มีประสบการณ์ Starsurge สนับสนุนอุตสาหกรรมต่างๆ เช่น รัฐบาล การดูแลสุขภาพ การผลิต การศึกษา การเงิน และองค์กร นอกจากนี้เรายังนำเสนอโซลูชัน IoT ระบบการจัดการเครือข่าย การพัฒนาซอฟต์แวร์แบบกำหนดเอง การสนับสนุนหลายภาษา และการจัดส่งทั่วโลก แนวทางที่ให้ความสำคัญกับลูกค้าเป็นอันดับแรกของเรามุ่งเน้นไปที่คุณภาพที่เชื่อถือได้ บริการที่ตอบสนอง และโซลูชันที่ปรับแต่งโดยเฉพาะ ซึ่งช่วยให้ลูกค้าสร้างโครงสร้างพื้นฐานเครือข่ายที่มีประสิทธิภาพ ปรับขนาดได้ และเชื่อถือได้
ข้อมูลสำคัญ
- อัตราข้อมูล:100 กิกะไบต์/วินาที
- ความยาว:1 เมตร
- ตัวเชื่อมต่อ:QSFP28 (SFF-8665)
- เกจลวด:30 AWG
- เสื้อแจ็กเกต:LSZH สีดำ
- พลัง:0.1W
เมทริกซ์ความเข้ากันได้
- สวิตช์ Mellanox Quantum / Spectrum
- NVIDIA ConnectX-5 / ConnectX-6 (EDR)
- พอร์ตอีเธอร์เน็ต 100G QSFP28
- สอดคล้องกับ SFF-8636
รายการตรวจสอบผู้ซื้อ
- ยืนยันประเภทพอร์ตสวิตช์ (QSFP28)
- ตรวจสอบความยาวที่ต้องการ (1ม. = E001E30)
- ตรวจสอบช่วงอุณหภูมิในการทำงาน
- ตรวจสอบการรับประกันและนโยบาย RMA
