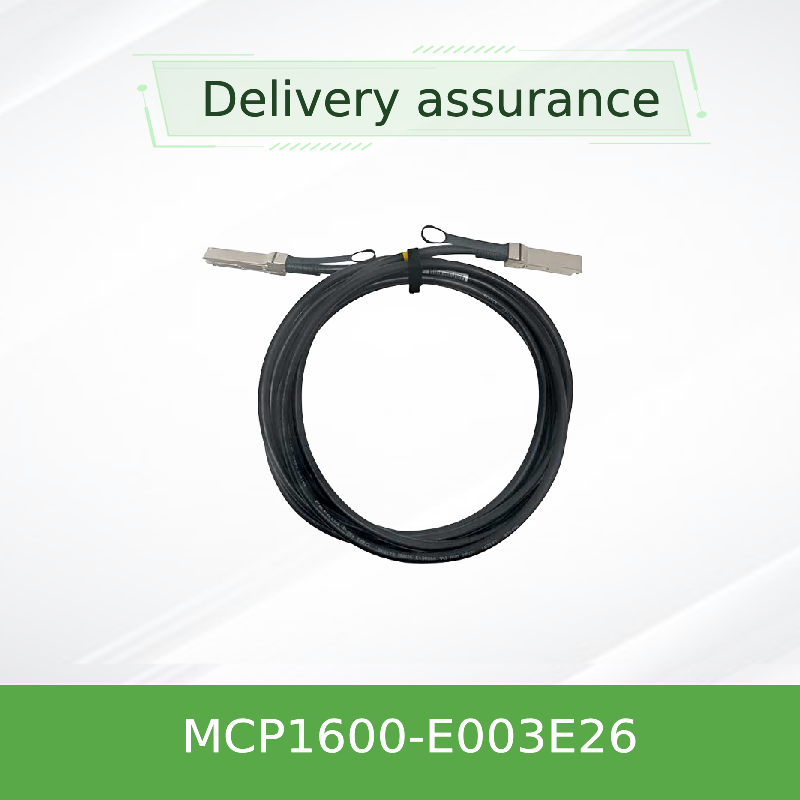

Mellanox MCP1600-E003E26 100Gb/s QSFP28 สาย DAC ทองแดงปาสิฟ
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP1600-E003E26 |
| เอกสาร: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 3 เมตร |
| ชื่อ: | สายเคเบิล Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 ม. 26AWG สายเคเบิลเคร | คำสำคัญ: | สายเคเบิล Mellanox DAC |
| เน้น: | สายเคเบิล Mellanox QSFP28 DAC 100Gb/s,สายเคเบิลทองแดงแบบพาสซีฟ 3 ม. EDR InfiniBand,LSZH สายเคเบิล Mellanox 26 AWG |
||
รายละเอียดสินค้า
Mellanox MCP1600-E003E26 100Gb/s QSFP28 สายเคเบิล DAC ทองแดงแบบพาสซีฟ
การเชื่อมต่อ EDR InfiniBand ประสิทธิภาพสูงสำหรับลิงก์ศูนย์ข้อมูลที่เข้าถึงระยะสั้น พลังงานต่ำ, แจ็คเก็ต LSZH, เสียบปลั๊กได้ทันที และสอดคล้องกับ SFF-8665 / SFF-8636 โดยสมบูรณ์
ภาพรวมผลิตภัณฑ์
ที่เมลลาน็อกซ์ MCP1600-E003E26เป็นสายเคเบิลทองแดงเชื่อมต่อโดยตรง (DAC) QSFP28 ความเร็ว 100Gb/s ที่ออกแบบมาสำหรับแอปพลิเคชัน InfiniBand EDR และอีเทอร์เน็ต 100G โดยผสานรวมคู่ทองแดงความเร็วสูงสี่คู่ที่ทำงานที่ 25Gb/s ต่อเลน ให้แบนด์วิธรวม 100Gb/s บนลิงก์ยาว 3 เมตร โซลูชันทองแดงแบบพาสซีฟนี้นำเสนอทางเลือกที่คุ้มค่าและประหยัดพลังงานแทนไฟเบอร์ออปติกสำหรับการเชื่อมต่อระหว่างกันในระยะสั้นในการใช้งานแบบท็อปออฟแร็คและแร็คที่อยู่ติดกัน
พอร์ต QSFP28 แต่ละพอร์ตรวม EEPROM ที่จัดเก็บข้อมูลการระบุผลิตภัณฑ์และข้อมูลการกำหนดค่า ซึ่งสามารถอ่านได้โดยระบบโฮสต์ผ่านอินเทอร์เฟซการจัดการ I²C (เป็นไปตามมาตรฐาน SFF-8636) สายเคเบิลถูกสร้างขึ้นด้วยLSZH (ฮาโลเจนไร้ควันต่ำ)แจ็คเก็ตและ PCB ปลอดฮาโลเจน เป็นไปตาม RoHS และมาตรฐานด้านสิ่งแวดล้อมสำหรับศูนย์ข้อมูลสมัยใหม่
คุณสมบัติและเทคโนโลยีที่สำคัญ
- อัตราข้อมูลรวม 100Gb/s- 4 เลน x 25Gb/s NRZ
- การออกแบบทองแดงแบบพาสซีฟ- การใช้พลังงานเป็นศูนย์ (สูงสุด 0.1W)
- QSFP28 แบบเสียบปลั๊กได้ทันที- ฟอร์มแฟคเตอร์ที่สอดคล้องกับ SFF-8665
- แหล่งจ่ายไฟเดี่ยว 3.3V- ช่วงแรงดันไฟฟ้า 3.135V ถึง 3.465V
- ความสมบูรณ์ของสัญญาณที่เหนือกว่า- ลักษณะความต้านทาน 100Ω ±10%
- เวลาแฝงต่ำ- ความล่าช้าในการแพร่กระจาย 4.5 ns/m (ข้อมูล)
- สายเคเบิลที่แข็งแกร่ง- 26 AWG เส้นผ่านศูนย์กลาง 9.4 มม. รัศมีโค้งงอ: 47 มม. (เดี่ยว) / 94 มม. (ซ้ำ)
- การจัดการI²C- การวินิจฉัยแบบดิจิทัลที่สอดคล้องกับ SFF-8636
- อุณหภูมิในการทำงาน0°C ถึง 70°C (กรณี)
- อุณหภูมิในการจัดเก็บ-40°ซ ถึง 85°ซ
- เป็นไปตาม RoHS / REACH- PCB ปลอดฮาโลเจน, LF/HF
- อัตราข้อผิดพลาดบิต< 1E-15 (พร้อมระบบ Mellanox)
- ความอดทนต่อความยาว±50 มม. (สำหรับรุ่น 3 ม.)
- เสื้อแจ็คเก็ต LSZH สีดำ- ควันต่ำ, ฮาโลเจนเป็นศูนย์
การปรับใช้ทั่วไป
- ผ้า InfiniBand EDR- สถาปัตยกรรมแบบกระดูกสันหลังในคลัสเตอร์ HPC
- การเชื่อมต่ออีเธอร์เน็ต TOR 100G- สลับไปยังเซิร์ฟเวอร์และสลับไปยังสวิตช์
- ศูนย์ข้อมูลแบบท็อปออฟแร็ค (ToR)การเดินสายเคเบิลภายในชั้นวาง (สูงสุด 3 ม.)
- ระบบจัดเก็บข้อมูล- NVMe-over-Fabrics, อาร์เรย์แฟลชทั้งหมด
- คอมพิวเตอร์ประสิทธิภาพสูง- คลัสเตอร์ GPU, พ็อดฝึกอบรม AI
ความเข้ากันได้
MCP1600-E003E26 เข้ากันได้อย่างสมบูรณ์กับอะแดปเตอร์ Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6, สวิตช์ Spectrum และ Quantum รวมถึงพอร์ต QSFP28 บนสวิตช์ของบริษัทอื่นที่เป็นไปตามข้อกำหนด SFF-8665 และ SFF-8636 การทำงานร่วมกันได้รับการตรวจสอบกับผู้จำหน่ายสวิตช์รายใหญ่ (Cisco, Arista, Juniper) ในโหมด 100G-SR4 / CR4
แพลตฟอร์มที่ได้รับการยืนยัน:เมลลาน็อกซ์ SB7800, SN2700, CS7500; NVIDIA BlueField-2 DPU; พอร์ต QSFP28 100G ทั่วไป
ข้อมูลจำเพาะ
| พารามิเตอร์ | นาที | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|
| แรงดันไฟฟ้า (Vcc) | 3.135 | 3.3 | 3.465 | วี |
| การใช้พลังงาน | -- | 0.1 | 0.1 | ว |
| อุณหภูมิกรณีปฏิบัติการ | 0 | -- | 70 | องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 | -- | 85 | องศาเซลเซียส |
| ความชื้นสัมพัทธ์ในการทำงาน | 5 | -- | 85 | % |
| ความต้านทานลักษณะเฉพาะ | 90 | 100 | 110 | โอห์ม |
| ความล่าช้าในการขยายพันธุ์ (ข้อมูล) | -- | 4.5 | -- | NS/ม |
| อัตราข้อมูลต่อเลน | -- | 25 | -- | กิกะไบต์/วินาที |
| อัตราข้อมูลรวม | -- | 100 | -- | กิกะไบต์/วินาที |
ข้อมูลจำเพาะทางกายภาพ
| เกจวัดสายไฟ (AWG) | 26 AWG |
| ความยาว | 3 ม. (ความคลาดเคลื่อน ±50 มม.) |
| เส้นผ่านศูนย์กลางภายนอก | 9.4 ± 0.4 มม |
| รัศมีโค้งงอขั้นต่ำ (เดี่ยว) | 47 มม |
| รัศมีโค้งงอขั้นต่ำ (ซ้ำ) | 94 มม |
| วัสดุแจ็คเก็ต | LSZH (ฮาโลเจนไร้ควันต่ำ) |
| ประเภทตัวเชื่อมต่อ | QSFP28 (SFF-8665) |
คู่มือการเลือก
| หมายเลขชิ้นส่วน | ความยาว | AWG | คำอธิบาย |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5ม | 30 | สีดำ, 30 AWG, LSZH |
| MCP1600-E001E30 | 1ม | 30 | สีดำ, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1.5ม | 30 | สีดำ, 30 AWG, LSZH |
| MCP1600-E002E30 | 2ม | 30 | สีดำ, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2.5ม | 26 | สีดำ, 26 AWG, LSZH |
| MCP1600-E003E26 | 3ม | 26 | สีดำ, 26 AWG, LSZH (ผลิตภัณฑ์นี้) |
| MCP1600-E004E26 | 4ม | 26 | สีดำ, 26 AWG, LSZH |
| MCP1600-E005E26 | 5ม | 26 | สีดำ, 26 AWG, LSZH |
สายเคเบิลทั้งหมดเป็น 100Gb/s QSFP28, ทองแดงแบบพาสซีฟ, EDR InfiniBand ความทนทานต่อความยาว ±25 มม. (0.5~1.5 ม.) / ±50 มม. (≥2ม.)
ข้อดี
- คุ้มค่า- ทองแดงแบบพาสซีฟช่วยลดต้นทุนตัวรับส่งสัญญาณแสง
- พลังงานต่ำเป็นพิเศษ- สูงสุด 0.1W เทียบกับ 2-3W สำหรับสายออปติคอลที่ใช้งานอยู่
- เชื่อถือได้- ผ่านการทดสอบอย่างเข้มงวดเพื่อประสิทธิภาพนอกกรอบ
- การใช้งานที่ยืดหยุ่น- เสียบปลั๊กร้อนได้ ทนทานต่อการโค้งงอ
- ปลอดภัยต่อสิ่งแวดล้อม- แจ็คเก็ต LSZH เป็นไปตามมาตรฐาน RoHS
- เข้ากันได้ย้อนหลัง- ทำงานร่วมกับ QSFP+ 40Gb/s พร้อมอะแดปเตอร์ที่เหมาะสม
บริการและการสนับสนุน
- การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี- ครอบคลุมการซ่อมแซมหรือเปลี่ยนใหม่ (Mellanox)
- จัดส่งทั่วโลก- Hong Kong Starsurge ให้บริการจัดส่งทั่วโลก
- การสนับสนุนด้านเทคนิค- ความช่วยเหลือด้านวิศวกรรมก่อนการขายและหลังการขาย
- ความยาวที่กำหนดเอง- ติดต่อฝ่ายขายสำหรับความยาวที่ไม่ได้มาตรฐาน (อาจมีขั้นต่ำ)
- RFQ และการกำหนดราคาจำนวนมาก- การกำหนดราคาที่ปรับแต่งสำหรับการสั่งซื้อตามปริมาณ
คำถามที่พบบ่อย
อัตราการส่งข้อมูลสูงสุดของ MCP1600-E003E26 คือเท่าใด
รองรับการรวม 100Gb/s (4 เลน x 25Gb/s) สำหรับ InfiniBand EDR และ 100G Ethernet
สายนี้ใช้งานอยู่หรือแบบพาสซีฟ?
ทองแดงแบบพาสซีฟ - ไม่มีไฟภายนอก, สิ้นเปลืองพลังงานสูงสุด 0.1W
ช่วงอุณหภูมิในการทำงานคือเท่าไร?
อุณหภูมิเคส 0°C ถึง 70°C; การเก็บรักษา -40°C ถึง 85°C
สามารถใช้งานร่วมกับสวิตช์ที่ไม่ใช่ Mellanox ได้หรือไม่
ใช่ ใช้งานได้กับพอร์ต QSFP28 มาตรฐานที่ติดตาม SFF-8665 และ SFF-8636
คำต่อท้าย 'E26' หมายถึงอะไร?
E26 หมายถึงขนาดลวด 26 AWG และความยาว 3 ม. (ดูคู่มือการเลือก)
ข้อควรระวัง
- อย่าเกินรัศมีการโค้งงอขั้นต่ำ (โค้งเดี่ยว 47 มม. ทำซ้ำ 94 มม.) เพื่อหลีกเลี่ยงการลดประสิทธิภาพการทำงาน
- ตรวจสอบให้แน่ใจว่าการจัดการ ESD เหมาะสมระหว่างการติดตั้ง
- ใช้กับโฮสต์ที่รองรับ 3.3V Vcc และตรงตาม QSFP28 MSA เท่านั้น
- สำหรับความยาว >3 ม. ให้พิจารณาออปติคัลแบบแอคทีฟหรือเกจ 26 AWG ทองแดงแบบพาสซีฟที่ยาวกว่าอาจต้องมีการปรับสภาพสัญญาณ
แนะนำบริษัท
บริษัท ฮ่องกง สตาร์เซิร์จ กรุ๊ป จำกัดเป็นผู้ให้บริการฮาร์ดแวร์เครือข่าย บริการด้านไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี ก่อตั้งขึ้นในปี 2551 เราให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์ต่างๆ รวมถึงสวิตช์เครือข่าย NIC จุดเชื่อมต่อไร้สาย ตัวควบคุม สายเคเบิล และอุปกรณ์ที่เกี่ยวข้อง ด้วยการสนับสนุนจากทีมขายและทีมเทคนิคที่มีประสบการณ์ Starsurge สนับสนุนอุตสาหกรรมต่างๆ เช่น รัฐบาล การดูแลสุขภาพ การผลิต การศึกษา การเงิน และองค์กร นอกจากนี้เรายังนำเสนอโซลูชัน IoT ระบบการจัดการเครือข่าย การพัฒนาซอฟต์แวร์แบบกำหนดเอง การสนับสนุนหลายภาษา และการจัดส่งทั่วโลก ด้วยแนวทางที่ให้ความสำคัญกับลูกค้าเป็นอันดับแรก เรามุ่งเน้นไปที่คุณภาพที่เชื่อถือได้ บริการที่ตอบสนอง และโซลูชันที่ปรับแต่งโดยเฉพาะซึ่งช่วยให้ลูกค้าสร้างโครงสร้างพื้นฐานเครือข่ายที่มีประสิทธิภาพ ปรับขนาดได้ และเชื่อถือได้
ข้อมูลสำคัญ
✔ EDR 100Gb/s
✔ ยาว 3 ม
✔ 26 AWG
✔ แจ็คเก็ต LSZH
✔ RoHS/การเข้าถึง
✔เสียบปลั๊กได้ทันที
✔ กำลังไฟ 0.1W
เมทริกซ์ความเข้ากันได้
| ผู้ขาย | ซีรี่ส์ผลิตภัณฑ์ |
|---|---|
| เมลลาน็อกซ์ / NVIDIA | ConnectX-4/5/6, สเปกตรัม, ควอนตัม |
| ซิสโก้ | Nexus 9000 (พอร์ต QSFP28) |
| อริสต้า | 7060, 7280, 7500 ซีรีส์ |
| จูนิเปอร์ | QFX5000, PTX1000 |
| ทั่วไป | โฮสต์ที่รองรับ SFF-8665 / SFF-8636 |
รายการตรวจสอบผู้ซื้อ
- ☑ ยืนยันความยาวที่ต้องการ (3 ม.) และเกจ (26 AWG)
- ☑ ตรวจสอบสวิตช์/ NIC รองรับ QSFP28 100G
- ☑ ตรวจสอบข้อจำกัดรัศมีการโค้งงอในชั้นวางของคุณ
- ☑ ตรวจสอบตัวเลือกการรับประกันและการสนับสนุน
- ☑ ขอราคาตามปริมาณหากจำเป็น
