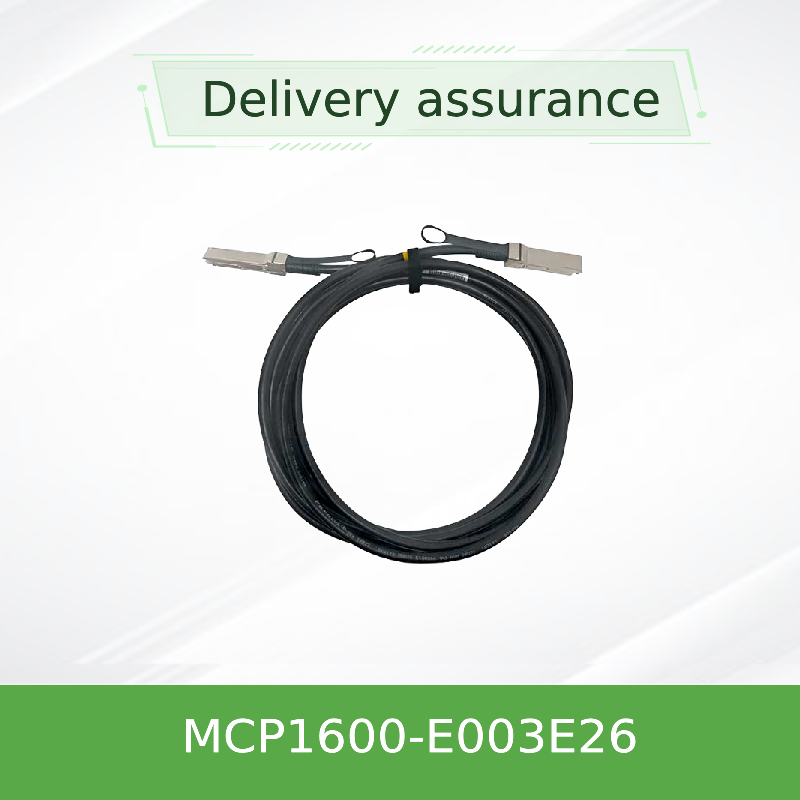

สายเคเบิล Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive DAC – 3ม., 26AWG, EDR InfiniBand
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP1600-E003E26 |
| เอกสาร: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 3 เมตร |
| ชื่อ: | สายเคเบิล Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 ม. 26AWG สายเคเบิลเคร | คำสำคัญ: | สายเคเบิล Mellanox DAC |
| เน้น: | สายเคเบิล Mellanox QSFP28 DAC 3ม.,สายเคเบิล InfiniBand แบบพาสซีฟ 100Gb/s,สายเครือข่าย EDR 26AWG |
||
รายละเอียดสินค้า
Mellanox MCP1600-E003E26 100Gb/s QSFP28 สาย DAC อ่อน
สายเคเบิลทองแดงปาน 3m • 26 AWG • EDR InfiniBand • 100Gbps
อินเตอร์คอนเนคต์ระยะสั้นที่น่าเชื่อถือและมีประหยัดสําหรับ 100Gb / s EDR InfiniBand และแอพพลิเคชั่น Ethernetและความสมบูรณ์แบบของสัญญาณที่แข็งแกร่งสําหรับศูนย์ข้อมูลและสภาพแวดล้อมคอมพิวเตอร์ที่มีประสิทธิภาพสูง.
ภาพรวมสินค้า
สาย Mellanox MCP1600-E003E26 เป็นสายทองแดง (DAC) QSFP28 ที่ติดต่อโดยตรงโดยเฉพาะ 100Gb / s ที่ได้รับการออกแบบเพื่อเชื่อมต่อกันความหนาแน่นสูงและความช้าต่ํามันมีคู่ทองแดงความเร็วสูง 4 คู่ทํางานที่ 25Gb / s ต่อเลน, ส่งความกว้างแบนด์ 100Gb / s รวม. สายเคเบิล 3 เมตรนี้ใช้วัด AWG 26 และจบด้วยเครื่องเชื่อม QSFP28 มาตรฐานของอุตสาหกรรม. มันสอดคล้องอย่างเต็มที่กับ SFF-8665 และ SFF-8636,รับรองความสามารถในการทํางานร่วมกันได้อย่างต่อเนื่องกับสวิตช์ Mellanox, แอดป์เตอร์และระบบอื่นๆ ที่เปิดให้ใช้ QSFP28 เสื้อ LSZH (Low Smoke Zero Halogen) และความสอดคล้อง RoHS ทําให้เหมาะสําหรับการจัดจําหน่ายศูนย์ข้อมูลองค์กรและสีเขียว
ลักษณะสําคัญ
- ความเร็วข้อมูลรวม 100Gb/s (4 × 25Gb/s)
- ปัจจัยรูปแบบ QSFP28 สอดคล้องกับ SFF-8665
- ทองแดงปาสิฟ - การบริโภคพลังงาน 0 สําหรับการปรับสภาพสัญญาณ
- 3.3V โฟลเตจไฟฟ้าน้ําเดียว (Vcc 3.135-3.465V)
- อุณหภูมิห้องทํางาน 0 °C ถึง 70 °C
- อัตราความผิดพลาดบิต (BER) < 1E-15 กับระบบ Mellanox
- การจัดการ I2C โดยใช้ SFF-8636
- เสื้อ LSZH สอดคล้องกับ RoHS, PCB ไร้鉛และไร้ฮาโลเจน
- การทดสอบการผลิตอย่างเข้มงวดเพื่อความน่าเชื่อถือ
- การรับประกันฮาร์ดแวร์จํากัด 1 ปี
เทคโนโลยีและความสมบูรณ์แบบของสัญญาณ
สายเคเบิลทองแดงเมลลาน็อกซ์ใช้การสร้างทองแดงสองแกนความแม่นยําที่มีการควบคุมอุปทานที่ปรับปรุง (100Ω นิเมนัล) เพื่อลดการสะท้อนสัญญาณและเสียงข้ามแต่ละเลนถูกป้องกันด้วยการเป็นอิสระ, และเคเบิลโดยรวมถูกเคลือบด้วยวัสดุ LSZH เพื่อลดควันและการปล่อยสารพิษในกรณีเกิดไฟ5 ns / m แบบ) และรักษาความสามารถการสูญเสียการกลับที่ดีและการสูญเสียการใส่ในช่วงการทํางาน 0-70 °CEEPROM ที่บูรณาการจะบันทึกคุณสมบัติเคเบิลและข้อมูลสินค้า ทําให้ระบบโฮสต์สามารถตั้งค่าปารามิเตอร์ให้ได้อย่างอัตโนมัติเพื่อผลงานของลิงค์ที่ดีที่สุด
การใช้งานทั่วไป
- คอมพิวเตอร์ประสิทธิภาพสูง (HPC)เชื่อมต่อสวิตช์ InfiniBand EDR กับหน่วยคอมพิวเตอร์ ระบบการเก็บข้อมูล และ GPU คลัสเตอร์
- ศูนย์ข้อมูล Leaf-Spine:การเชื่อมต่ออัตราการเคลื่อนไหวที่สั้น (Short reach top-of-rack ToR) ไปยังสวิตช์กระดูกสันหลังในผ้าเอเธิร์นท์ 100G
- เครือข่ายหลักขององค์กร:สายเชื่อมโยงกระดูกสันหลังที่น่าเชื่อถือ ภายในหรือระหว่างเรคที่อยู่ใกล้เคียงกันในศูนย์ข้อมูลขององค์กร
- ห้องทดสอบและพัฒนา:ค่าประหยัดและเชื่อมต่อพลังงานต่ําสําหรับการสร้างต้นแบบและการรับรองผลการทํางาน
ความเหมาะสม
MCP1600-E003E26 เป็นที่เข้ากันได้กับ Port QSFP28/100G ที่ปฏิบัติตามมาตรฐาน SFF-8665 และ SFF-8636และ BlueField® DPUs. มันยังทํางานกับสวิตช์และเซอร์เวอร์จากผู้บริการที่ติดตั้ง QSFP28 เงียบว่าเจ้าภาพรองรับ DAC ทองแดงแบบเปียกMellanox แนะนําการใช้สายนี้ในระบบ Mellanox ทิศไป ทิศ.
รายละเอียด
| ปริมาตร | นาที | แบบปกติ | แม็กซ์ | หน่วย |
|---|---|---|---|---|
| ความดันไฟฟ้า (Vcc) | 3.135 | 3.3 | 3.465 | V |
| ความดันการใส่ข้อมูล | - 03 | -- | 3.6 | V |
| โลเตจการเข้าควบคุม | - 03 | -- | 3.6 | V |
| การบริโภคพลังงาน | -- | -- | 0.1 | W |
| อุณหภูมิห้องทํางาน | 0 | -- | 70 | °C |
| อุณหภูมิการเก็บรักษา | - 40 | -- | 85 | °C |
| ความชื้นสัมพัทธ์ในการทํางาน | 5 | -- | 85 | % |
| อุปทานลักษณะ | 90 | 100 | 110 | Ω |
| ความช้าในการขยายตัว (ข้อมูล) | -- | 4.5 | -- | ns/m |
กว้างเคเบิล:26 AWG
ความยาวของสายไฟ:3 เมตร (± 50 มม)
กว้างภายนอก:9.4 ± 0.4 มิลลิเมตร
ระยะรัศมีโค้งขั้นต่ํา (แบบเดียว):ขนาด 47 mm
ระยะรัศมีโค้งขั้นต่ํา (ซ้ํา / การประกอบ):94 มม.
หมายเหตุ: รายละเอียดทั้งหมดมาจากใบข้อมูล Mellanox MCP1600-E0xxEyy กรุณายืนยันก่อนสั่งซื้อ
คู่มือการเลือก (ซีรีส์ MCP1600)
| เลขส่วน | ความยาว | AWG | ชุด | คําอธิบาย |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | สีดํา, EDR, 100Gb / s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | สีดํา, EDR, 100Gb / s QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | สีดํา, EDR, 100Gb / s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | สีดํา, EDR, 100Gb / s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | สีดํา, EDR, 100Gb / s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | สีดํา, EDR, 100Gb/s QSFP28 (รุ่นนี้) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | สีดํา, EDR, 100Gb / s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | สีดํา, EDR, 100Gb / s QSFP28 |
* คาเบลทั้งหมดเป็น RoHS ที่สอดคล้อง, กับ LF / HF PCB และ LSZH เสื้อ.
ข้อดี
- ประหยัด:การออกแบบแบบแบบปาซิฟิค ทําให้การใช้เครื่องรับสัญญาณทางออปติกส์หายไป โดยลดค่าใช้จ่ายในการเชื่อมต่อกัน
- พลังงานต่ําสุด< 0.1W ต่อลิงค์ เหมาะสําหรับศูนย์ข้อมูลที่มีความรู้สึกต่อพลังงาน
- ค่าโทษการใช้เวลาไม่นาน:เส้นทางทองแดงตรงหลีกเลี่ยงการใช้เวลาใหม่หรือการช้าในการแปลงสัญญาณ
- ความสมบูรณ์แบบของสัญญาณที่น่าเชื่อถือคู่ที่ป้องกันและการควบคุมอุปสรรคที่แม่นยําทําให้ BER < 1E-15
- ใช้ง่าย:โปรแกรมการติดต่อแบบ Hot Plug-in, Pre-tested และถูกรับรู้โดยระบบเจ้าภาพ
- ความรับผิดชอบต่อสิ่งแวดล้อมLSZH, RoHS และวัสดุไร้ฮาโลเจนสนับสนุนการเริ่มต้นด้านไอทีสีเขียว
บริการและการสนับสนุน
กลุ่มฮ่องกงสตาร์สเซอร์จ (Hong Kong Starsurge Group) ให้การสนับสนุนก่อนและหลังการขายที่ครบวงจรสําหรับสายไฟ DAC Mellanox. บริการประกอบด้วย:
- การปรึกษาทางเทคนิคการตรวจสอบความสอดคล้อง ความยาว/กว้างของเคเบิล และคําแนะนําการใช้งาน
- โลจิสติกส์ทั่วโลกส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว ส่งไว
- การรับประกันการรับประกันเครื่องมือจํากัด 1 ปี ครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วน
- การสนับสนุน RMAขั้นตอนการคืนของหน่วยที่บกพร่อง
คําถามที่พบบ่อย (FAQ)
Q: ความเร็วข้อมูลสูงสุดของ MCP1600-E003E26 คือเท่าไหร่?
A: 100Gb/s (4 lane × 25Gb/s) - เหมาะสําหรับ EDR InfiniBand และ 100G Ethernet
ถาม: สายนี้เข้ากันได้กับสวิทช์ที่ไม่ใช่เมลานอ็อกซ์ไหม?
ตอบ: ใช่, ท่าเรือ QSFP28 ใด ๆ ที่สอดคล้องกับ SFF-8665 และ SFF-8636 สามารถใช้ DAC ที่ไม่ทํางานนี้. อย่างไรก็ตาม, สําหรับการประกันผลการทํางาน BER, Mellanox แนะนํา Mellanox ระบบปลายไปปลาย.
Q: ระยะอุณหภูมิการทํางานคืออะไร?
A: อุณหภูมิห้องพัก 0 °C ถึง 70 °C; การเก็บรักษาจาก -40 °C ถึง 85 °C
ถาม: สายนี้ต้องการไฟฟ้าจากภายนอกไหม?
ตอบ: ไม่ครับ มันเป็นแบบปาสิฟ และใช้ Vcc เท่านั้นสําหรับ EEPROM (< 0.1W)
คําถาม: แพร่รัศมีโค้งขั้นต่ําคืออะไร?
A: การบิดแบบเดียว: 47 มม; การบิดแบบซ้ํา / การประกอบ: 94 มม (10 × กว้างภายนอก)
ข้อควรระวัง
- อย่าบิดสายไฟฟ้าเกินรัศมีบิดขั้นต่ําที่กําหนด โดยเฉพาะอย่างยิ่งใกล้สายเชื่อม (บิดการประกอบ)
- หลีกเลี่ยงการดึงหรือเครียดสายไฟฟ้าระหว่างการติดตั้ง; ใช้การจัดการสายไฟฟ้าที่เหมาะสม
- ให้แน่ใจว่าท่าเรือเจ้าภาพเป็น QSFP28 ที่สอดคล้องและรองรับ DAC ทองแดงที่ไม่ทํางาน
- เก็บไว้ในสภาพที่แห้งและมีอุณหภูมิควบคุม ภายใน -40°C ถึง 85°C
- ตรวจสอบเครื่องเชื่อมต่อเพื่อหาสกปรกหรือความเสียหาย ก่อนการใส่; ใช้เครื่องมือทําความสะอาดที่ได้รับการอนุมัติ หากจําเป็น
เกี่ยวกับฮ่องกง สตาร์สอร์จ กรุ๊ป
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัด (HK Starsurge Group Co., Limited) เป็นผู้ให้บริการด้านเทคโนโลยีด้านเครื่องมือเครือข่าย บริการไอที และการบูรณาการระบบบริษัทให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์รวมถึงสวิทช์เครือข่าย, NICs, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, สายเคเบิล, และอุปกรณ์เครือข่ายที่เกี่ยวข้องการผลิต, การศึกษา, การเงิน, และธุรกิจ. บริษัทยังให้บริการ IoT การแก้ไข, ระบบจัดการเครือข่าย, การพัฒนาโปรแกรมตามสั่ง, การสนับสนุนหลายภาษา, และการจัดส่งทั่วโลก.ด้วยการเข้าถึงลูกค้าเป็นอันดับแรก, Starsurge เน้นคุณภาพที่น่าเชื่อถือ, บริการตอบสนอง, และการแก้ไขที่กําหนดเองที่ช่วยลูกค้าสร้างระบบอินทรีย์เครือข่ายที่มีประสิทธิภาพ, สามารถปรับขนาดได้ และน่าเชื่อถือได้
ความ จริง สําคัญ
- สินค้า:Mellanox MCP1600-E003E26
- ประเภทDAC อัตราต่อเนื่องที่ไม่ทํางาน QSFP28
- อัตราการส่งข้อมูล:100 Gb/s (4×25G)
- ความยาว:3 เมตร (26 AWG)
- การปฏิบัติตาม:SFF-8665, SFF-8636
- ชุด:LSZH, RoHS
- การรับประกันจํากัด 1 ปี
แมทริกซ์ความเข้ากันได้
- เครื่องสวิทช์ Mellanox QuantumTM / SpectrumTM
- Mellanox ConnectX®-5 / -6 แอดป์เตอร์
- แพลตฟอร์ม DPU BlueField®
- สายพาน QSFP28 ของผู้บริหารฝ่ายที่ 3 (SFF-8665)
- InfiniBand EDR / 100G Ethernet
รายการตรวจสอบผู้ซื้อ
- ✓ ยืนยันความยาวที่ต้องการ (3m, 26AWG)
- ✓ ตรวจสอบว่าโฮสต์พอร์ตรองรับ DAC ทองแดงปัสสิฟ
- ✓ ตรวจสอบช่วงอุณหภูมิการทํางาน (0-70°C)
- ✓ ให้แน่ใจว่าเสื้อ LSZH เหมาะกับสภาพแวดล้อมของคุณ
- ✓ ขอนโยบาย RMA และการมีสินค้า
