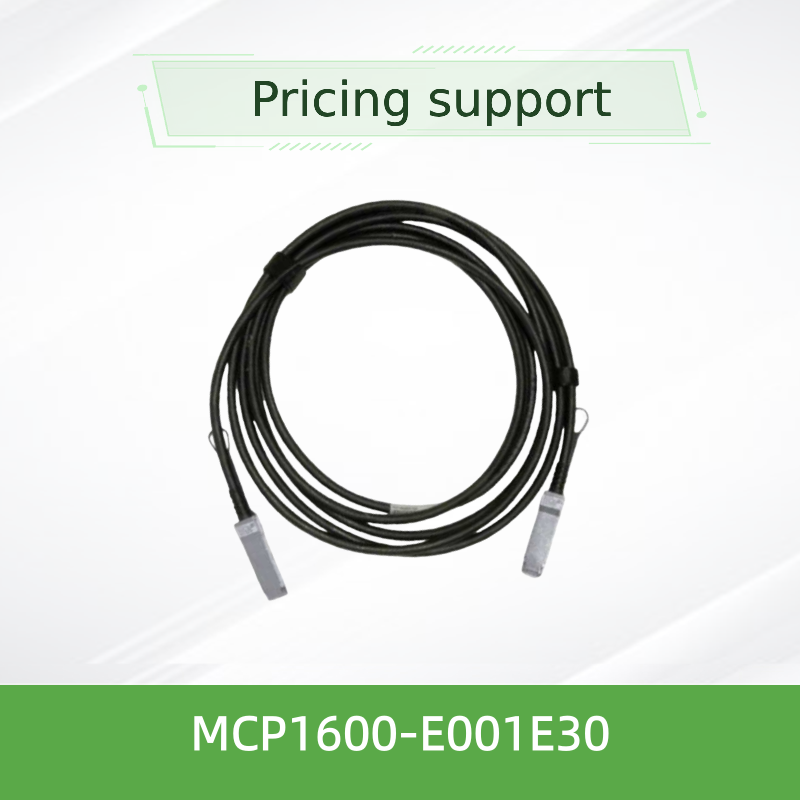

สายเคเบิล Mellanox MCP1600-E001E30 100Gb/s QSFP28 Passive DAC – 1ม., 30AWG, EDR InfiniBand
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MCP1600-E001E30 |
| เอกสาร: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ความพร้อมใช้งาน: | คลังสินค้า | การรับประกัน: | 1 ปี |
|---|---|---|---|
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | เทคโนโลยี: | Infiniband |
| พิมพ์: | สายเคเบิล Mellanox AOC | ความยาวสายเคเบิล: | 3 เมตร |
| ชื่อ: | สายเคเบิล Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3 ม. 26AWG สายเคเบิลเคร | คำสำคัญ: | สายเคเบิล Mellanox DAC |
| เน้น: | สายเคเบิล Mellanox QSFP28 DAC 100Gb/s,สายเคเบิล DAC แบบพาสซีฟ 1ม. EDR InfiniBand,สายเคเบิล Nvidia 30AWG พร้อมการรับประกัน |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
Mellanox MCP1600-E001E30 เป็นสายทองแดงแบบ Passive Direct Attach Copper (DAC) แบบ QSFP28 ความเร็ว 100Gb/s ออกแบบมาสำหรับการเชื่อมต่อที่มีความหนาแน่นสูงและมีค่าความหน่วงต่ำ มีคู่สายทองแดงความเร็วสูงสี่คู่ ทำงานที่ 25Gb/s ต่อเลน ให้แบนด์วิดท์รวม 100Gb/s สายเคเบิลยาว 1 เมตรนี้ใช้เกจ 30 AWG และมีขั้วต่อ QSFP28 มาตรฐานอุตสาหกรรม
สอดคล้องกับมาตรฐาน SFF-8665 และ SFF-8636 อย่างสมบูรณ์ ทำให้สามารถทำงานร่วมกับสวิตช์, อะแดปเตอร์ และระบบอื่นๆ ที่รองรับ QSFP28 ของ Mellanox ได้อย่างราบรื่น ฉนวน LSZH (Low Smoke Zero Halogen) และการปฏิบัติตามข้อกำหนด RoHS ทำให้เหมาะสำหรับการใช้งานในองค์กรและศูนย์ข้อมูลสีเขียว
คุณสมบัติหลัก
- อัตราข้อมูลรวม 100Gb/s (4 × 25Gb/s)
- ฟอร์มแฟกเตอร์ QSFP28, เป็นไปตามมาตรฐาน SFF-8665
- ทองแดงแบบ Passive – ใช้พลังงานเป็นศูนย์สำหรับการปรับสัญญาณ
- แรงดันไฟฟ้าแหล่งจ่ายเดี่ยว 3.3V (Vcc 3.135–3.465V)
- อุณหภูมิเคสขณะทำงาน 0°C ถึง 70°C
- อัตราข้อผิดพลาดบิต (BER)< 1E-15 กับระบบ Mellanox
- เสียบขณะทำงานได้, จัดการผ่าน I²C ตาม SFF-8636
- ฉนวน LSZH, เป็นไปตามข้อกำหนด RoHS, PCB ปราศจากสารตะกั่วและฮาโลเจน
- การทดสอบการผลิตอย่างเข้มงวดเพื่อความน่าเชื่อถือตั้งแต่แกะกล่อง
- การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี
เทคโนโลยีและการรักษาความสมบูรณ์ของสัญญาณ
สายทองแดงแบบ Passive ของ Mellanox ใช้โครงสร้างทองแดงแบบ Twin-ax ที่มีความแม่นยำพร้อมการควบคุมอิมพีแดนซ์ที่ปรับให้เหมาะสม (โดยทั่วไป 100Ω) เพื่อลดการสะท้อนสัญญาณและการครอสทอล์ค แต่ละเลนมีการป้องกันแยกกัน และสายเคเบิลโดยรวมมีฉนวนเป็นวัสดุ LSZH เพื่อลดควันและการปล่อยสารพิษในกรณีที่เกิดเพลิงไหม้
ซีรีส์ MCP1600 มีคุณสมบัติหน่วงการแพร่กระจาย (โดยทั่วไป 4.5 ns/m) และรักษาประสิทธิภาพการสูญเสียผลตอบแทนและการสูญเสียการแทรกที่ดีเยี่ยมในช่วงอุณหภูมิการทำงาน 0–70°C EEPROM ในตัวจะเก็บคุณลักษณะของสายเคเบิลและข้อมูลผลิตภัณฑ์ ทำให้ระบบโฮสต์สามารถกำหนดค่าพารามิเตอร์โดยอัตโนมัติเพื่อประสิทธิภาพการเชื่อมโยงที่ดีที่สุด
การใช้งานทั่วไป
- การประมวลผลประสิทธิภาพสูง (HPC):เชื่อมต่อสวิตช์ InfiniBand EDR กับโหนดประมวลผล, ระบบจัดเก็บข้อมูล และคลัสเตอร์ GPU
- ศูนย์ข้อมูล Leaf-Spine:การเชื่อมต่อสวิตช์ Top-of-Rack (ToR) ไปยังสวิตช์ Spine ระยะสั้นในเครือข่าย Ethernet 100G
- เครือข่ายหลักขององค์กร:ลิงก์แบ็คโบนที่เชื่อถือได้ภายในหรือระหว่างแร็คที่อยู่ติดกันในศูนย์ข้อมูลองค์กร
- ห้องปฏิบัติการทดสอบและพัฒนา:ลิงก์ต้นทุนต่ำ ประหยัดพลังงาน สำหรับการสร้างต้นแบบและการตรวจสอบประสิทธิภาพ
ความเข้ากันได้
MCP1600-E001E30 เข้ากันได้กับพอร์ต QSFP28/100G ใดๆ ที่เป็นไปตามมาตรฐาน SFF-8665 และ SFF-8636 ได้รับการตรวจสอบแล้วกับสวิตช์ Mellanox Spectrum™ และ Quantum™, อะแดปเตอร์ ConnectX® และ BlueField® DPU นอกจากนี้ยังทำงานร่วมกับสวิตช์และเซิร์ฟเวอร์ของบุคคลที่สามที่ติดตั้งช่องเสียบ QSFP28 โดยที่โฮสต์รองรับสาย DAC ทองแดงแบบ Passive
ข้อมูลจำเพาะ
| พารามิเตอร์ | ขั้นต่ำ | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|
| แรงดันไฟฟ้าแหล่งจ่าย (Vcc) | 3.135 | 3.3 | 3.465 | V |
| แรงดันไฟฟ้าอินพุตข้อมูล | -0.3 | — | 3.6 | V |
| แรงดันไฟฟ้าอินพุตควบคุม | -0.3 | — | 3.6 | V |
| การใช้พลังงาน | — | — | 0.1 | W |
| อุณหภูมิเคสขณะทำงาน | 0 | — | 70 | °C |
| อุณหภูมิในการจัดเก็บ | -40 | — | 85 | °C |
| ความชื้นสัมพัทธ์ขณะทำงาน | 5 | — | 85 | % |
| อิมพีแดนซ์ลักษณะเฉพาะ | 90 | 100 | 110 | Ω |
| หน่วงการแพร่กระจาย (ข้อมูล) | — | 4.5 | — | ns/m |
เกจสายเคเบิล:30 AWG
ความยาวสายเคเบิล:1 ม. (±25 มม.)
เส้นผ่านศูนย์กลางภายนอก:7.1 ± 0.35 มม.
รัศมีโค้งงอขั้นต่ำ (ครั้งเดียว):35.5 มม.
รัศมีโค้งงอขั้นต่ำ (ซ้ำ/ประกอบ):71 มม.
ความยาวสายเคเบิล:1 ม. (±25 มม.)
เส้นผ่านศูนย์กลางภายนอก:7.1 ± 0.35 มม.
รัศมีโค้งงอขั้นต่ำ (ครั้งเดียว):35.5 มม.
รัศมีโค้งงอขั้นต่ำ (ซ้ำ/ประกอบ):71 มม.
หมายเหตุ: ข้อมูลจำเพาะทั้งหมดอ้างอิงจากเอกสารข้อมูลของ Mellanox MCP1600-E00xEyy โปรดยืนยันก่อนสั่งซื้อ
คู่มือการเลือก (ซีรีส์ MCP1600)
| หมายเลขชิ้นส่วน | ความยาว | AWG | ฉนวน | คำอธิบาย |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5 ม. | 30 | LSZH | สีดำ, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0 ม. | 30 | LSZH | สีดำ, EDR, 100Gb/s QSFP28 (รุ่นนี้) |
| MCP1600-E01AE30 | 1.5 ม. | 30 | LSZH | สีดำ, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0 ม. | 30 | LSZH | สีดำ, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5 ม. | 26 | LSZH | สีดำ, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0 ม. | 26 | LSZH | สีดำ, EDR, 100Gb/s QSFP28 |
| MCP1600-E004E26 | 4.0 ม. | 26 | LSZH | สีดำ, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0 ม. | 26 | LSZH | สีดำ, EDR, 100Gb/s QSFP28 |
* สายเคเบิลทั้งหมดเป็นไปตามข้อกำหนด RoHS, พร้อม PCB LF/HF และฉนวน LSZH
ข้อดี
- คุ้มค่า:การออกแบบแบบ Passive ช่วยลดทรานซีฟเวอร์แบบออปติคัล ลดต้นทุนการเชื่อมต่อโดยรวม
- ใช้พลังงานต่ำมาก: < 0.1W ต่อลิงก์ เหมาะสำหรับศูนย์ข้อมูลที่คำนึงถึงการใช้พลังงาน
- ไม่มีค่าความหน่วงแฝง:เส้นทางทองแดงโดยตรงหลีกเลี่ยงการหน่วงเวลาในการปรับเวลาหรือการแปลงสัญญาณ
- ความสมบูรณ์ของสัญญาณที่เชื่อถือได้:คู่สายที่มีการป้องกันและการควบคุมอิมพีแดนซ์ที่แม่นยำรับประกัน BER< 1E-15
- ติดตั้งง่าย:เสียบขณะทำงานได้, ผ่านการทดสอบล่วงหน้า และระบบโฮสต์รับรู้โดยอัตโนมัติ
- ความรับผิดชอบต่อสิ่งแวดล้อม:วัสดุ LSZH, RoHS และปราศจากฮาโลเจน สนับสนุนโครงการริเริ่มด้าน IT สีเขียว
คำถามที่พบบ่อย (FAQ)
ถาม: อัตราข้อมูลสูงสุดของ MCP1600-E001E30 คือเท่าใด?
ตอบ: 100Gb/s (4 เลน × 25Gb/s) – เหมาะสำหรับ InfiniBand EDR และ Ethernet 100G
ถาม: สายเคเบิลนี้เข้ากันได้กับสวิตช์ที่ไม่ใช่ของ Mellanox หรือไม่?
ตอบ: ใช่ พอร์ต QSFP28 ใดๆ ที่เป็นไปตามมาตรฐาน SFF-8665 และ SFF-8636 สามารถใช้สาย DAC แบบ Passive นี้ได้ อย่างไรก็ตาม เพื่อรับประกันประสิทธิภาพ BER, Mellanox แนะนำระบบแบบครบวงจรของ Mellanox
ถาม: ช่วงอุณหภูมิการทำงานคือเท่าใด?
ตอบ: อุณหภูมิเคส 0°C ถึง 70°C; การจัดเก็บตั้งแต่ -40°C ถึง 85°C
ถาม: สายเคเบิลนี้ต้องใช้พลังงานภายนอกหรือไม่?
ตอบ: ไม่ สายเคเบิลนี้เป็นแบบ Passive และใช้พลังงาน Vcc สำหรับ EEPROM เท่านั้น (< 0.1W)ถาม: รัศมีโค้งงอขั้นต่ำคือเท่าใด?
ตอบ: โค้งงอครั้งเดียว: 35.5 มม.; โค้งงอซ้ำ/ประกอบ: 71 มม. (10 × เส้นผ่านศูนย์กลางภายนอก)
ข้อควรระวัง
ห้ามงอสายเคเบิลเกินรัศมีโค้งงอขั้นต่ำที่กำหนด โดยเฉพาะอย่างยิ่งใกล้กับขั้วต่อ (รัศมีโค้งงอขณะประกอบ)
- หลีกเลี่ยงการดึงหรือทำให้สายเคเบิลตึงระหว่างการติดตั้ง; ใช้การจัดการสายเคเบิลที่เหมาะสม
- ตรวจสอบให้แน่ใจว่าพอร์ตโฮสต์เข้ากันได้กับ QSFP28 และรองรับสาย DAC ทองแดงแบบ Passive
- จัดเก็บในสภาพแวดล้อมที่แห้งและควบคุมอุณหภูมิภายใน -40°C ถึง 85°C
- ตรวจสอบขั้วต่อว่ามีสิ่งสกปรกหรือความเสียหายก่อนเสียบ; ใช้เครื่องมือทำความสะอาดที่ได้รับการอนุมัติหากจำเป็น
- เกี่ยวกับ Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited เป็นผู้ให้บริการด้านฮาร์ดแวร์เครือข่าย, บริการด้าน IT และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี ก่อตั้งขึ้นในปี 2008 บริษัทให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์ต่างๆ รวมถึงสวิตช์เครือข่าย, NIC, จุดเข้าใช้งานไร้สาย, คอนโทรลเลอร์, สายเคเบิล และอุปกรณ์เครือข่ายที่เกี่ยวข้อง
ด้วยทีมขายและทีมเทคนิคที่มีประสบการณ์ Starsurge สนับสนุนอุตสาหกรรมต่างๆ เช่น ภาครัฐ, การดูแลสุขภาพ, การผลิต, การศึกษา, การเงิน และองค์กร นอกจากนี้ บริษัทยังนำเสนอโซลูชัน IoT, ระบบการจัดการเครือข่าย, การพัฒนาซอฟต์แวร์ที่กำหนดเอง, การสนับสนุนหลายภาษา และการจัดส่งทั่วโลก
ข้อเท็จจริงสำคัญ
ผลิตภัณฑ์:
Mellanox MCP1600-E001E30ประเภท:
Passive DAC, QSFP28อัตราข้อมูล:
100 Gb/s (4 × 25G)ความยาว:
1 ม. (30 AWG)การปฏิบัติตามข้อกำหนด:
SFF-8665, SFF-8636ฉนวน:
LSZH, RoHSการรับประกัน:
แบบจำกัด 1 ปี ตารางความเข้ากันได้
Passive DAC, QSFP28อัตราข้อมูล:
100 Gb/s (4 × 25G)ความยาว:
1 ม. (30 AWG)การปฏิบัติตามข้อกำหนด:
SFF-8665, SFF-8636ฉนวน:
LSZH, RoHSการรับประกัน:
แบบจำกัด 1 ปี ตารางความเข้ากันได้
สวิตช์ Mellanox Quantum™ / Spectrum™
- อะแดปเตอร์ Mellanox ConnectX®-5 / -6
- แพลตฟอร์ม BlueField® DPU
- พอร์ต QSFP28 ของบุคคลที่สาม (SFF-8665)
- InfiniBand EDR / Ethernet 100G
- รายการตรวจสอบผู้ซื้อ
✓ ยืนยันความยาวที่ต้องการ (1 ม., 30 AWG)
- ✓ ตรวจสอบว่าพอร์ตโฮสต์รองรับสาย DAC ทองแดงแบบ Passive
- ✓ ตรวจสอบช่วงอุณหภูมิการทำงาน (0–70°C)
- ✓ ตรวจสอบให้แน่ใจว่าฉนวน LSZH เหมาะสมกับสภาพแวดล้อมของคุณ
- ✓ ขอรับนโยบาย RMA และความพร้อมของสินค้าในสต็อก
