Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 Optical Transceiver |850nm MMF
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MMA2P00-AS |
| เอกสาร: | MMA2P00-AS.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความพร้อมใช้งาน: | คลังสินค้า |
|---|---|---|---|
| เทคโนโลยี: | อีเทอร์เน็ต | ความเร็วสูงสุด: | 25gbe |
| ประเภทตัวเชื่อมต่อ: | SFP28 | การเข้าถึงตัวรับส่งสัญญาณ: | สูงถึง 100 เมตร |
| เน้น: | Mellanox 25GbE SR SFP28 เครื่องรับสัญญาณ,เครื่องรับสัญญาณแสง MMF 850nm,เครื่องรับสัญญาณ Mellanox MMA2P00-ASHT พร้อมรับประกัน |
||
รายละเอียดสินค้า

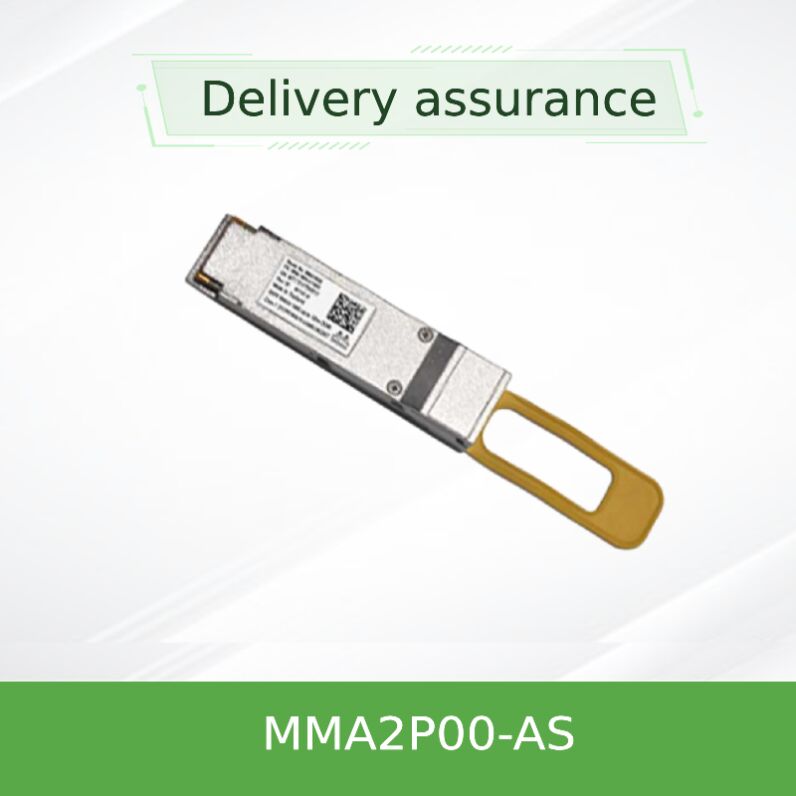

Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 Optical Transceiver
SFP28 มัลติโหมดประสิทธิภาพสูง 850nm สำหรับ Ethernet 25GbE & 10GbE พร้อมคุณสมบัติรีไทม์มิ่งที่เลือกได้ ตัวเลือกอุณหภูมิขยาย (สูงสุด 85°C) และการปฏิบัติตามมาตรฐาน IEEE.
ภาพรวมผลิตภัณฑ์
รุ่น MMA2P00-AS และ MMA2P00-ASHT เป็นโมดูล SFP28 optical transceiver แบบเสียบได้จาก Mellanox® ออกแบบมาสำหรับการเชื่อมต่อ 25GbE ความเร็วสูง ใช้เทคโนโลยีวงจรรวมขั้นสูงเพื่อส่งมอบความสมบูรณ์ของสัญญาณที่ยอดเยี่ยมด้วยการใช้พลังงานต่ำ ทำงานที่ความยาวคลื่นมาตรฐาน 850nm ผ่านไฟเบอร์มัลติโหมดคู่ โมดูลเหล่านี้เป็นไปตามข้อกำหนด SFF-8402 และ IEEE 802.3bm อย่างสมบูรณ์ อินเทอร์เฟซออปติคัลใช้คอนเนคเตอร์ LC แบบดูเพล็กซ์มาตรฐาน รองรับอัตราข้อมูลสูงสุด 25.78125 GBd ด้วยรีไทม์มิ่งที่เลือกได้ทั้งฝั่งส่งและรับ ทำให้มีความยืดหยุ่นสำหรับการทำงานแบบรีไทม์มิ่ง 25G หรือแบบไม่รีไทม์มิ่ง 10G การทดสอบการผลิตอย่างเข้มงวดช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ตั้งแต่แกะกล่อง
คุณสมบัติหลัก
- รีไทม์มิ่งที่เลือกได้สำหรับทั้งเส้นทางส่งและรับ (เปิด/ปิดผ่านรีจิสเตอร์)
- แอมพลิจูดเอาต์พุต Rx และพรี-เอมฟาซิสที่ตั้งโปรแกรมได้เพื่อปรับปรุงสัญญาณให้เหมาะสม
- อีควอไลเซอร์อินพุต Tx และฟังก์ชันอินพุตสควอล์ชที่ตั้งโปรแกรมได้
- เป็นไปตามมาตรฐาน SFF-8402, SFF-8472, IEEE 802.3 25GBASE-SR และ 10GBASE-SR
- แหล่งจ่ายไฟ 3.3V พร้อม SFP28 Power Level 1 (สูงสุด 1.5W) – การใช้พลังงานจริงต่ำถึง 0.45W
- อัตราข้อผิดพลาดบิต (BER) ดีกว่า 1E-15
- อุณหภูมิเคสการทำงานขยาย: 0°C ถึง 85°C (MMA2P00-ASHT) พร้อมการอ่าน DDM ภายในสูงสุด 90°C
- ความปลอดภัยเลเซอร์คลาส 1 (เป็นไปตามมาตรฐาน IEC/EN 60825-1)
- ฟอร์มแฟกเตอร์ SFP28 แบบ Hot-pluggable
- เป็นไปตามมาตรฐาน RoHS (ปราศจากสารตะกั่ว)
เทคโนโลยีและการบูรณาการ
เทคโนโลยีวงจรรวมของ Mellanox ช่วยให้ได้ประสิทธิภาพสูงและใช้พลังงานต่ำภายในแพ็คเกจ SFP28 โมดูลประกอบด้วย VCSEL array (850nm) และ PIN receiver ที่จับคู่กับฟังก์ชันรีไทม์มิ่งที่ใช้ DSP สามารถเปิดใช้งานรีไทม์มิ่งได้ตามต้องการสำหรับการทำงาน 25G หรือข้ามไปสำหรับการทำงานร่วมกับ 10G การวินิจฉัยดิจิทัล (DDM) ตามมาตรฐาน SFF-8472 ให้การตรวจสอบอุณหภูมิ แรงดันไฟฟ้า กระแสไบอัสเลเซอร์ และกำลังแสงแบบเรียลไทม์ อีควอไลเซอร์ Tx ที่ตั้งโปรแกรมได้จะชดเชยการสูญเสียของบอร์ดโฮสต์ ในขณะที่ Rx emphasis จะปรับให้เข้ากับสภาวะลิงก์ที่แตกต่างกัน เพื่อให้มั่นใจว่ามีช่องเปิดตาที่แข็งแกร่งแม้ในระยะทางไฟเบอร์มัลติโหมดที่ยาวนาน
การใช้งานทั่วไป
- การเชื่อมต่อศูนย์ข้อมูล: ลิงก์ 25GbE ระหว่างเซิร์ฟเวอร์ สวิตช์ และสตอเรจภายในแร็คหรือข้ามแร็คที่อยู่ติดกัน (สูงสุด 100 เมตรบน OM4)
- การรวมระบบเดิม 10GbE: การลดอัตราอัตโนมัติ (โดยการปิดใช้งานรีไทม์มิ่ง) สำหรับการเชื่อมต่อ 10GBASE-SR เพื่อปกป้องการลงทุนที่มีอยู่
- แกนกลาง/การรวมกลุ่มองค์กร: พอร์ต SFP28 ความหนาแน่นสูงในสวิตช์ top-of-rack ที่เชื่อมต่อกับ NIC ที่รองรับ 25G
- การประมวลผลประสิทธิภาพสูง (HPC): ความหน่วงต่ำและ BER ต่ำสำหรับการเชื่อมต่อคลัสเตอร์
ความเข้ากันได้และการทำงานร่วมกัน
| ระบบ / มาตรฐาน | การปฏิบัติตาม / หมายเหตุ |
|---|---|
| IEEE 802.3 25GBASE-SR | เป็นไปตามข้อกำหนดอย่างสมบูรณ์ (เมื่อเปิดใช้งานรีไทม์มิ่ง) |
| IEEE 802.3 10GBASE-SR | เป็นไปตามข้อกำหนดอย่างสมบูรณ์ (ปิดใช้งานรีไทม์มิ่ง) |
| SFF-8402 / SFF-8472 | อินเทอร์เฟซทางกลและการจัดการ |
| สวิตช์และอะแดปเตอร์ Mellanox | ทดสอบกับสวิตช์ Spectrum, NIC ConnectX-4/5/6 |
| แพลตฟอร์ม 25G ของ Broadcom / Cisco / Arista | การออกแบบที่ได้รับการรับรองจากผู้จำหน่าย; คาดว่าจะทำงานร่วมกันได้ แต่ให้ยืนยันตามแพลตฟอร์ม |
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ค่า / ช่วง |
|---|---|
| แรงดันไฟฟ้าแหล่งจ่ายไฟ | 3.135 V – 3.465 V (3.3V โดยทั่วไป) |
| การใช้พลังงาน (ไม่มีรีไทม์มิ่ง) | 0.45 W ทั่วไป, 0.5 W สูงสุด |
| การใช้พลังงาน (มีรีไทม์มิ่ง) | 0.7 W ทั่วไป, 0.8 W สูงสุด |
| อัตราข้อมูล (แสง) | สูงสุด 25.78125 GBd (NRZ) |
| ความยาวคลื่น | 840 – 860 nm (850nm โดยทั่วไป) |
| ระยะสูงสุด (25GbE) | 70m บน OM3, 100m บน OM4 |
| ระยะสูงสุด (10GbE) | 100m บน OM3 (300m โดยทั่วไปที่ 10G) |
| ขีดจำกัดความเสียหาย (เฉลี่ย) | 3.4 dBm (สูงสุด) – ไม่ได้ระบุต่อสาธารณะ |
| อุณหภูมิเคสการทำงาน (MMA2P00-AS) | 0 °C ถึง 70 °C (DDM ภายในสูงสุด 75°C) |
| อุณหภูมิเคสการทำงาน (MMA2P00-ASHT) | 0 °C ถึง 85 °C (DDM ภายในสูงสุด 90°C) |
| อุณหภูมิการจัดเก็บ | -40 °C ถึง 85 °C |
| ความชื้นสัมพัทธ์ (ขณะทำงาน) | 5% – 85% (ไม่ควบแน่น) |
| BER | < 1E-15 |
| คอนเนคเตอร์ / ประเภทไฟเบอร์ | LC คู่ / มัลติโหมด (OM3/OM4) |
คู่มือการเลือก: MMA2P00-AS vs MMA2P00-ASHT
| หมายเลขชิ้นส่วน | อุณหภูมิการทำงาน | การอ่าน DDM | เหมาะสำหรับ |
|---|---|---|---|
| MMA2P00-AS | 0°C ถึง 70°C | สูงสุด 75°C ภายใน | สภาพแวดล้อมศูนย์ข้อมูล / องค์กรมาตรฐาน |
| MMA2P00-ASHT | 0°C ถึง 85°C | สูงสุด 90°C ภายใน | สภาพแวดล้อมภายนอกอาคาร, อุตสาหกรรม, หรือโซนอุณหภูมิสูง |
ทั้งสองรุ่นรองรับคุณสมบัติทางแสงและไฟฟ้าเหมือนกัน เลือกเวอร์ชัน HT สำหรับข้อกำหนดอุณหภูมิเคสที่ขยายออกไป
ข้อดีและคุณค่าทางธุรกิจ
- ประสิทธิภาพการใช้พลังงาน: ต่ำถึง 0.45W ช่วยลดภาระความร้อนในการติดตั้งความหนาแน่นสูง
- พร้อมสำหรับอนาคตและเข้ากันได้กับรุ่นก่อนหน้า: SKU เดียวครอบคลุมทั้งโครงสร้างพื้นฐาน 25G และ 10G
- ช่วงอุณหภูมิขยาย (HT): ช่วยให้สามารถติดตั้งในสภาพแวดล้อมที่ไม่ได้ควบคุมโดยไม่ต้องใช้ระบบระบายความร้อนเพิ่มเติม
- คุณภาพ Mellanox: การทดสอบการผลิตอย่างเข้มงวดช่วยให้มั่นใจได้ถึงอัตราความล้มเหลวภาคสนามที่ต่ำที่สุด
- ได้รับการรับรองจากผู้จำหน่าย: ออกแบบและทดสอบโดย Mellanox รับประกันการทำงานร่วมกันกับระบบ Mellanox และลดความเสี่ยงด้านความเข้ากันได้
ข้อมูลบริการและการรับประกัน
Mellanox LinkX optical transceivers มาพร้อมกับ การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี ครอบคลุมการซ่อมแซมหรือเปลี่ยนชิ้นส่วน มีการสนับสนุนทางเทคนิคผ่านพันธมิตรทั่วโลกของ Mellanox สำหรับตัวเลือกการเปลี่ยนขั้นสูงหรือการสนับสนุนเพิ่มเติม โปรดติดต่อตัวแทนฝ่ายขายของคุณ
โมดูลทั้งหมดเป็นไปตามมาตรฐาน RoHS และเป็นไปตามข้อกำหนดความปลอดภัยเลเซอร์คลาส 1
รายการตรวจสอบผู้ซื้อ
- ตรวจสอบว่าสวิตช์/เราเตอร์ของคุณรองรับพอร์ต SFP28 (25G) หรือ SFP+ (10G)
- เลือก MMA2P00-ASHT หากอุณหภูมิแวดล้อมอาจเกิน 70°C
- ตรวจสอบให้แน่ใจว่าประเภทไฟเบอร์มัลติโหมด (OM3/OM4) และระยะทาง (≤100m) ตรงตามงบประมาณลิงก์ของคุณ
- ยืนยันการตั้งค่ารีไทม์มิ่งตามข้อกำหนดของโฮสต์ของคุณ (การควบคุมผ่านรีจิสเตอร์)
- สำหรับการติดตั้งขนาดใหญ่ ขอผลการทดสอบการทำงานร่วมกันกับอุปกรณ์ที่ไม่ใช่ Mellanox
คำถามที่พบบ่อย
A: ได้ ด้วยการปิดใช้งานรีไทม์มิ่ง (ผ่านรีจิสเตอร์หรือการเจรจาอัตโนมัติ) จะทำงานเป็นโมดูล 10GBASE-SR โปรดยืนยันการรองรับโฮสต์สำหรับ 10G SFP+
A: รุ่น ASHT ได้รับการรับรองสำหรับอุณหภูมิเคสการทำงาน 85°C (เทียบกับ 70°C) และอนุญาตให้อ่านค่า DDM ภายในได้สูงสุด 90°C
A: ไม่แนะนำ เหมาะสำหรับ OM3/OM4 ระยะบน OM2 ไม่ได้ระบุและอาจมีข้อจำกัด
A: ใช่ โมดูลนี้ถูกตั้งโปรแกรมจากโรงงานด้วยข้อมูล Mellanox เพื่อให้แน่ใจว่ามีการระบุตัวตนที่ถูกต้องในโฮสต์ Mellanox แพลตฟอร์มของบุคคลที่สามอาจต้องมีการเข้ารหัสแบบกำหนดเอง – โปรดตรวจสอบ
ข้อควรระวังและการจัดการ
- ไวต่อ ESD – ใช้การต่อสายดินที่เหมาะสมเมื่อจัดการ
- หลีกเลี่ยงการมองเข้าไปในพอร์ตออปติคัลด้วยแว่นขยายเมื่อโมดูลมีไฟ
- อย่าเกินค่าสูงสุดสัมบูรณ์ (แรงดันไฟฟ้าแหล่งจ่ายไฟ, ขีดจำกัดความเสียหาย)
- ทำความสะอาดคอนเนคเตอร์ออปติคัลก่อนการเชื่อมต่อ ตรวจสอบการปนเปื้อน
- ตรวจสอบให้แน่ใจว่าอุปกรณ์โฮสต์มีการระบายอากาศเพียงพอ โดยเฉพาะในสภาพแวดล้อม HT
