NVIDIA MMA4Z00-NS400 400Gb/s OSFP SR4 เครื่องรับส่งสัญญาณมัลติโหมด
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MMA4Z00-NS400 |
| เอกสาร: | MMA4Z00-NS400.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความพร้อมใช้งาน: | คลังสินค้า |
|---|---|---|---|
| เทคโนโลยี: | Infiniband และ Ethernet | ความเร็วสูงสุด: | 800GB/s |
| ความยาว: | 50ม | ช่วงอุณหภูมิ: | 0 ° C ถึง +70 ° C |
| ชื่อ: | Emllanox Optical Transceiver MMA4Z00-NS400 400GB/S OSFP 400GB/s มัลติโหมด SR4 50M | คำสำคัญ: | ตัวรับส่งสัญญาณออพติคอล Mellanox |
| เน้น: | NVIDIA 400Gb/s OSFP transceiver,OSFP SR4 multimode transceiver,Nvidia optical transceiver พร้อมการรับประกัน |
||
รายละเอียดสินค้า

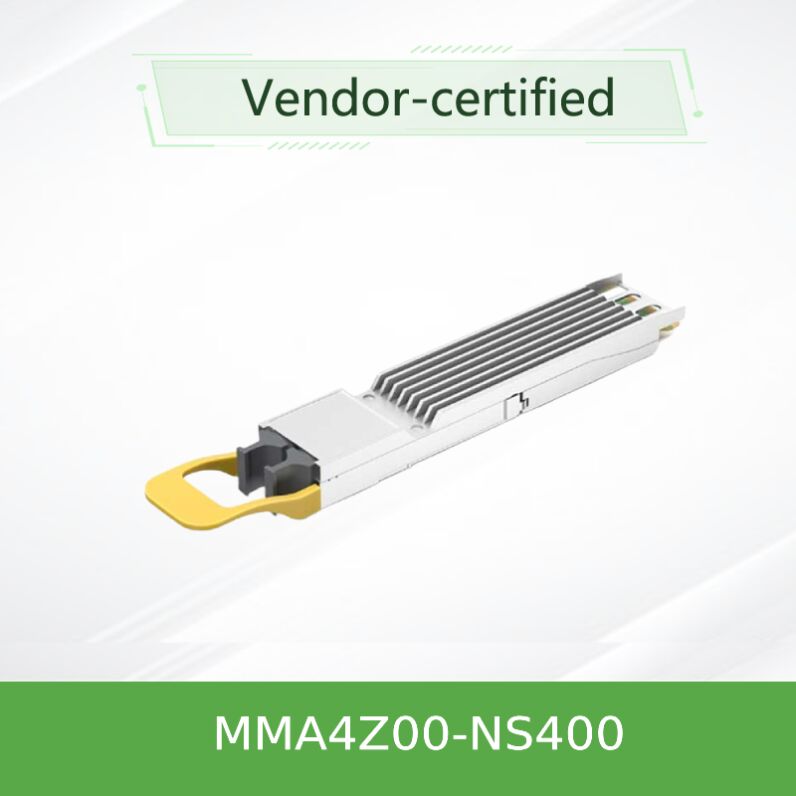

NVIDIA MMA4Z00-NS400 400Gb/s OSFP SR4 มัลติโหมดทรานซีฟเวอร์
โมดูลออปติคัล InfiniBand/Ethernet 400G NDR แบบพอร์ตเดี่ยวสำหรับ ConnectX-7, MPO-12/APC, ระยะ 50 เมตรบนไฟเบอร์ OM4
NVIDIA MMA4Z00-NS400
NVIDIA MMA4Z00-NS400 เป็นทรานซีฟเวอร์มัลติโหมด OSFP SR4 แบบพอร์ตเดี่ยว 400Gb/s ที่ออกแบบมาสำหรับอะแดปเตอร์ NVIDIA ConnectX-7 และสวิตช์ Quantum-2 / Spectrum-4 รองรับทั้งโปรโตคอล InfiniBand และ Ethernet พร้อมการตรวจจับโปรโตคอลอัตโนมัติ ใช้การมอดูเลต PAM4 4 ช่องสัญญาณ 100G ให้ระยะทางสูงสุด 50 เมตรบนไฟเบอร์มัลติโหมด OM4 ผ่านคอนเน็กเตอร์ MPO-12/APC เพียงตัวเดียว การออกแบบแบบ Flat-top ผสานรวมกับฮีทซิงค์ที่อยู่บนเคสของ ConnectX-7 เพื่อประสิทธิภาพทางความร้อนที่เหมาะสมที่สุด
ภาพรวมผลิตภัณฑ์
MMA4Z00-NS400 เป็นส่วนประกอบสำคัญในระบบนิเวศ 400G InfiniBand และ Ethernet แบบครบวงจรของ NVIDIA ได้รับการออกแบบมาโดยเฉพาะเพื่อใช้กับอะแดปเตอร์โฮสต์แชนเนล (HCA) OSFP ของ ConnectX-7 และเชื่อมต่อกับทรานซีฟเวอร์ OSFP แบบพอร์ตคู่ในสวิตช์ NVIDIA Quantum-2 หรือ Spectrum-4 โมดูลนี้มีช่องส่งและรับอิสระ 4 ช่อง โดยใช้เทคโนโลยีการมอดูเลต VCSEL 850nm เมื่อจับคู่กับสายไฟเบอร์แบบแยก 1:2 (ซีรีส์ MFP7E20) จะเปิดใช้งานเพียงสองช่องสัญญาณ ลดความเร็วลงโดยอัตโนมัติเป็น 200Gb/s (NDR200) และลดการใช้พลังงานลงเหลือ 5.5W ทรานซีฟเวอร์นี้เป็นไปตามมาตรฐาน CMIS 4.0 และรองรับการตรวจสอบการวินิจฉัยดิจิทัลขั้นสูง (DDM)
คุณสมบัติหลัก
- การรองรับโปรโตคอลคู่:ทำงานได้อย่างราบรื่นทั้งในสภาพแวดล้อม InfiniBand (NDR) และ Ethernet (400GbE) พร้อมการตรวจจับโปรโตคอลอัตโนมัติ
- ออปติกความเร็วสูง:การมอดูเลต PAM4 4 ช่องสัญญาณ 100G พร้อมอาร์เรย์ VCSEL 850nm
- ระยะทางที่ขยายออก:50 เมตรบนไฟเบอร์มัลติโหมด OM4, 30 เมตรบน OM3
- การปรับขนาดพลังงานอัจฉริยะ:ลดพลังงานจาก 8.5W เป็น 5.5W โดยอัตโนมัติเมื่อทำงานในโหมด 200G (โหมด 2 ช่องสัญญาณ)
- การออกแบบ OSFP แบบ Flat-top:ปรับให้เหมาะสมกับการจัดการความร้อนด้วยฮีทซิงค์ที่อยู่บนเคสอะแดปเตอร์ ConnectX-7
- คอนเน็กเตอร์ขัดมุม:MPO-12/APC (เปลือกสีเขียว) ลดการสะท้อนกลับ; ไม่เข้ากันกับคอนเน็กเตอร์ UPC (สีฟ้า)
- การวินิจฉัยที่ครอบคลุม:รองรับการตรวจสอบกำลังส่ง/รับ, กระแสไบแอส, แรงดันไฟฟ้า และอุณหภูมิผ่าน DDM
- การปฏิบัติตามข้อกำหนด:ความปลอดภัยเลเซอร์คลาส 1, เป็นไปตามข้อกำหนด RoHS, เป็นไปตามมาตรฐาน OSFP MSA และ CMIS 4.0
เทคโนโลยีออปติคัลและอิเล็กทรอนิกส์
MMA4Z00-NS400 ใช้ประโยชน์จากเทคโนโลยีการมอดูเลต PAM4 100G ต่อเลน อินเทอร์เฟซโฮสต์อิเล็กทรอนิกส์ประกอบด้วยคู่ดิฟเฟอเรนเชียล 8 คู่ (4 Tx, 4 Rx) ทำงานที่ 53.125 Gbaud เอนจิ้นออปติคัลใช้ VCSEL 850nm พร้อมไดรเวอร์และอาร์เรย์ TIA ในตัว โมดูลนี้มีการปรับสมดุลอินพุต Tx แบบปรับได้, แอมพลิจูดเอาต์พุต Rx ที่ตั้งโปรแกรมได้ และการปรับแต่งก่อน/หลังเคอร์เซอร์เพื่อเพิ่มประสิทธิภาพความสมบูรณ์ของสัญญาณ เครื่องกำเนิดและตัวตรวจสอบ PRBS ในตัวช่วยให้สามารถตรวจสอบลิงก์ในระบบได้โดยไม่ต้องใช้อุปกรณ์ทดสอบภายนอก
การติดตั้งใช้งานและกรณีการใช้งานทั่วไป
- ลิงก์ 400G ระหว่างสวิตช์กับ HCA:การเชื่อมต่อสวิตช์ Quantum-2 หรือ Spectrum-4 (ใช้ทรานซีฟเวอร์แบบพอร์ตคู่) กับอะแดปเตอร์ OSFP ของ ConnectX-7 ผ่านสายไฟเบอร์ MFP7E10 แบบตรง
- การกำหนดค่า Fan-Out 200G:การใช้สายแยก 1:2 ของ MFP7E20 เพื่อเชื่อมต่อทรานซีฟเวอร์สวิตช์แบบพอร์ตคู่หนึ่งตัวกับอะแดปเตอร์ ConnectX-7 สี่ตัวที่ทำงานที่ 200Gb/s แต่ละตัว
- ลิงก์ Uplink ระหว่างสวิตช์:การเชื่อมต่อโดยตรงกับทรานซีฟเวอร์แบบพอร์ตคู่ในสวิตช์สำหรับการรวม 400G หรือ 800G
- คลัสเตอร์ AI ความหนาแน่นสูง:เปิดใช้งานการเชื่อมต่อที่มีความหน่วงต่ำและแบนด์วิดท์สูงในสภาพแวดล้อมที่เร่งด้วย GPU ด้วย DPU BlueField-3 (ผ่านอะแดปเตอร์ QSFP112)
หมายเหตุ: โมดูล OSFP นี้ไม่เข้ากันกับ DPU BlueField-3 ซึ่งต้องใช้ฟอร์มแฟกเตอร์ QSFP112
ความเข้ากันได้
- อะแดปเตอร์:อะแดปเตอร์โฮสต์แชนเนล OSFP ของ NVIDIA ConnectX-7
- สวิตช์:สวิตช์ InfiniBand NVIDIA Quantum-2 (พร้อม OSFP แบบพอร์ตคู่), สวิตช์ Ethernet NVIDIA Spectrum-4
- สายไฟเบอร์:ซีรีส์ NVIDIA MFP7E10 (ตรง, MPO/APC 4 ช่องสัญญาณถึง MPO/APC) และซีรีส์ MFP7E20 (ตัวแยก 1:2, 4 ช่องสัญญาณถึง MPO/APC แบบคู่ 2 ช่องสัญญาณ)
- โปรโตคอล:InfiniBand NDR (400Gb/s) และ NDR200 (200Gb/s); Ethernet 400GbE และ 200GbE
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ค่า |
|---|---|
| ฟอร์มแฟกเตอร์ | OSFP (แบบ Flat-top) |
| อัตราข้อมูล | 400Gb/s (4x 100G PAM4) / 200Gb/s (2x 100G PAM4 ในโหมดตัวแยก) |
| ประเภทคอนเน็กเตอร์ | MPO-12/APC (ขัดมุม, เปลือกสีเขียว) |
| ประเภทไฟเบอร์ | มัลติโหมด (OM3/OM4) |
| ระยะสูงสุด | 50 เมตรบน OM4, 30 เมตรบน OM3 |
| ความยาวคลื่น | 850 นาโนเมตร (ทั่วไป) |
| การใช้พลังงาน (สูงสุด) | 8.5W ที่ 400G; 5.5W ที่ 200G; 2W ในโหมดประหยัดพลังงาน |
| แรงดันไฟฟ้าแหล่งจ่าย | 3.135V - 3.465V |
| อุณหภูมิเคสขณะทำงาน | 0°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง +85°C |
| อินเทอร์เฟซการจัดการ | เป็นไปตามมาตรฐาน CMIS 4.0, อนุกรม 2 สาย (I²C) สูงสุด 400kHz |
| ความปลอดภัยเลเซอร์ | คลาส 1M, CDRH 21 CFR 1040, IEC 62368 |
หมายเหตุ: ข้อมูลจำเพาะอ้างอิงจากเอกสารของ NVIDIA โปรดตรวจสอบก่อนสั่งซื้อ
คู่มือการเลือก: ทรานซีฟเวอร์ที่เกี่ยวข้อง
| OPN | ประเภท | ฟอร์มแฟกเตอร์ | การใช้งาน |
|---|---|---|---|
| MMA4Z00-NS400 | SR4 แบบพอร์ตเดี่ยว | OSFP | ด้าน HCA ของ ConnectX-7 |
| MMA4Z00-NS | 2x400G แบบพอร์ตคู่ | OSFP | ด้านสวิตช์ (Quantum-2 / Spectrum-4) |
| MFP7E10-N0XX | สายไฟเบอร์ตรง | MPO/APC-12 | ลิงก์ 400G (4+4 ไฟเบอร์) |
| MFP7E20-N0XX | สายแยก 1:2 | MPO/APC-12 | Fan-out 200G (2+2 ไฟเบอร์) |
ข้อได้เปรียบของผลิตภัณฑ์
- ความสมบูรณ์ของ NVIDIA แบบครบวงจร:การทดสอบการผลิตอย่างเข้มงวดช่วยให้มั่นใจได้ถึงประสิทธิภาพและความทนทานที่เหมาะสมที่สุดในโครงสร้างพื้นฐานที่ใช้ NVIDIA
- การปรับความเร็วและพลังงานอัตโนมัติ:สลับระหว่างโหมด 400G และ 200G แบบไดนามิกตามสายเคเบิลที่เชื่อมต่อ เพิ่มประสิทธิภาพการใช้พลังงาน
- การออกแบบที่พร้อมสำหรับอนาคต:การเป็นไปตามมาตรฐาน CMIS 4.0 และการรองรับการวินิจฉัยขั้นสูงช่วยให้สามารถผสานรวมเข้ากับศูนย์ข้อมูลยุคหน้าได้อย่างราบรื่น
- สินค้าคงคลังที่ง่ายขึ้น:หมายเลขชิ้นส่วนทรานซีฟเวอร์เดียวสามารถใช้ได้กับการใช้งานทั้ง InfiniBand และ Ethernet
บริการและการสนับสนุน
Hong Kong Starsurge Group ให้การสนับสนุนที่ครอบคลุมสำหรับโครงสร้างพื้นฐานเครือข่ายของคุณ:
- การให้คำปรึกษาด้านเทคนิคก่อนการขายเพื่อให้แน่ใจว่าเลือกทรานซีฟเวอร์และสายเคเบิลได้อย่างถูกต้อง
- การจัดส่งทั่วโลกพร้อมบรรจุภัณฑ์ที่ปลอดภัยและตัวเลือกการจัดส่งที่รวดเร็ว
- การสนับสนุนหลังการขายสำหรับการติดตั้งและการแก้ไขปัญหา
- การรับประกันและบริการคืนสินค้าขึ้นอยู่กับข้อกำหนดและเงื่อนไข
คำถามที่พบบ่อย
ถาม: สามารถใช้ MMA4Z00-NS400 กับ BlueField-3 DPU ได้หรือไม่?
ตอบ: ไม่ได้ อะแดปเตอร์ BlueField-3 รับเฉพาะโมดูลฟอร์มแฟกเตอร์ QSFP112 เท่านั้น โมดูล OSFP นี้ออกแบบมาสำหรับอะแดปเตอร์และสวิตช์ OSFP ของ ConnectX-7
ถาม: ความแตกต่างระหว่างคอนเน็กเตอร์ MPO สีเขียวและสีฟ้าคืออะไร?
ตอบ: สีเขียวบ่งชี้คอนเน็กเตอร์ขัดมุม (APC) ที่ใช้ในทรานซีฟเวอร์นี้ สีฟ้าบ่งชี้คอนเน็กเตอร์ขัดเงาพิเศษ (UPC) ไม่สามารถใช้ร่วมกันได้เนื่องจากมุมการขัดที่แตกต่างกัน
ถาม: ทรานซีฟเวอร์สลับไปเป็นโหมด 200G โดยอัตโนมัติได้อย่างไร?
ตอบ: เมื่อเสียบสายแยก MFP7E20 ช่องไฟเบอร์เพียงสองช่องจากสี่ช่องจะถูกใช้งานจริง ทรานซีฟเวอร์จะตรวจจับสิ่งนี้และเปิดใช้งานเพียงสองเลน ลดความเร็วและพลังงาน
ถาม: การใช้พลังงานทั่วไปที่ 400G คือเท่าใด?
ตอบ: พลังงานทั่วไปคือ 8.0W โดยมีค่าสูงสุด 8.5W ในโหมด 200G พลังงานทั่วไปจะลดลงเหลือ 5.5W
ข้อควรระวังในการจัดการและการติดตั้ง
- ใช้ฝาปิดกันฝุ่นบนพอร์ตออปติคัลเสมอเมื่อไม่ได้เชื่อมต่อ เก็บฝาปิดไว้ใช้ในอนาคต
- ทำความสะอาดทั้งช่องเสียบทรานซีฟเวอร์และคอนเน็กเตอร์ไฟเบอร์ก่อนเสียบ สิ่งสกปรกเป็นสาเหตุหลักของความล้มเหลวของลิงก์
- หลีกเลี่ยงการสัมผัสกับประจุไฟฟ้าสถิต ปฏิบัติตามขั้นตอนการจัดการที่ปลอดภัยสำหรับ ESD
- ห้ามผสมคอนเน็กเตอร์ UPC และ APC ตรวจสอบประเภทคอนเน็กเตอร์ (เปลือกสีเขียว = APC)
- ตรวจสอบให้แน่ใจว่าอุปกรณ์โฮสต์ (อะแดปเตอร์/สวิตช์) รองรับฟอร์มแฟกเตอร์ OSFP และเวอร์ชันเฟิร์มแวร์ที่ต้องการ
เกี่ยวกับ Hong Kong Starsurge Group Co., Limited
ก่อตั้งขึ้นในปี 2008 Hong Kong Starsurge Group เป็นผู้ให้บริการด้านฮาร์ดแวร์เครือข่าย บริการด้านไอที และโซลูชันการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยี เราให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์ต่างๆ เช่น สวิตช์เครือข่าย, NIC, จุดเข้าใช้งานไร้สาย, คอนโทรลเลอร์, สายเคเบิล และอุปกรณ์เครือข่ายที่เกี่ยวข้อง ทีมขายและทีมเทคนิคที่มีประสบการณ์ของเราสนับสนุนอุตสาหกรรมต่างๆ เช่น ภาครัฐ, สุขภาพ, การผลิต, การศึกษา, การเงิน และองค์กร ด้วยแนวทางที่ยึดลูกค้าเป็นศูนย์กลาง Starsurge มุ่งเน้นที่คุณภาพที่เชื่อถือได้ บริการที่ตอบสนอง และโซลูชันที่ปรับแต่งได้ ซึ่งช่วยให้ลูกค้าสร้างโครงสร้างพื้นฐานเครือข่ายที่มีประสิทธิภาพ ปรับขนาดได้ และเชื่อถือได้ เรานำเสนอโซลูชัน IoT, ระบบจัดการเครือข่าย, การพัฒนาซอฟต์แวร์ที่กำหนดเอง, การสนับสนุนหลายภาษา และการจัดส่งทั่วโลก
ข้อเท็จจริงสำคัญโดยสรุป
เมทริกซ์ความเข้ากันได้
| ส่วนประกอบ | เข้ากันได้? | หมายเหตุ |
|---|---|---|
| อะแดปเตอร์ ConnectX-7 OSFP | ✅ ใช่ | เคส OSFP ดั้งเดิม |
| สวิตช์ Quantum-2 (OSFP แบบพอร์ตคู่) | ✅ ใช่ | ต้องมีพอร์ตคู่ที่ด้านสวิตช์ |
| สวิตช์ Spectrum-4 | ✅ ใช่ | พร้อมพอร์ต OSFP ที่เหมาะสม |
| BlueField-3 DPU | ❌ ไม่ | ต้องใช้โมดูล QSFP112 |
| สายตรง MFP7E10 | ✅ ใช่ | สำหรับโหมด 400G |
| สายแยก MFP7E20 | ✅ ใช่ | สำหรับโหมด Fan-out 200G |
รายการตรวจสอบผู้ซื้อ
- ยืนยันว่าอะแดปเตอร์/สวิตช์ของคุณรองรับฟอร์มแฟกเตอร์ OSFP และ 400G NDR/Ethernet
- เลือกสายไฟเบอร์ที่เหมาะสม: แบบตรง (MFP7E10) สำหรับ 400G, แบบแยก (MFP7E20) สำหรับ Fan-out 200G
- ตรวจสอบให้แน่ใจว่าประเภทไฟเบอร์เป็นมัลติโหมด OM3 หรือ OM4 พร้อมคอนเน็กเตอร์ MPO-12/APC
- ตรวจสอบช่วงอุณหภูมิเคสและการไหลเวียนของอากาศในแชสซีของคุณ
- ตรวจสอบข้อกำหนดเฟิร์มแวร์ใดๆ บนอุปกรณ์โฮสต์
