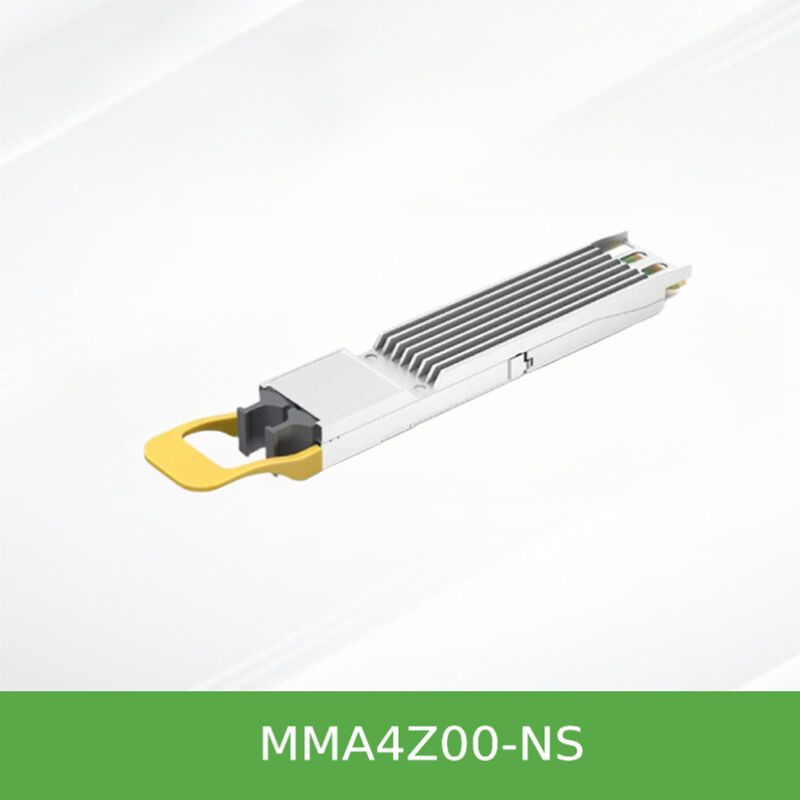

MMA4Z00-NS เครื่องรับส่งสัญญาณ Mellanox 800Gb/S พอร์ตคู่ OSFP 2x400Gb/S มัลติโหมด SR8 50 ม.
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | ตัวรับส่งสัญญาณแสง Mellanox MMA4Z00-NS |
| เอกสาร: | MMA4Z00-NS.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| เงื่อนไข: | ใหม่และเป็นต้นฉบับ | ความพร้อมใช้งาน: | คลังสินค้า |
|---|---|---|---|
| เทคโนโลยี: | Infiniband และ Ethernet | ความเร็วสูงสุด: | 800GB/s |
| ความยาว: | 50ม | ช่วงอุณหภูมิ: | 0 ° C ถึง +70 ° C |
รายละเอียดสินค้า
2x400Gb/s มัลติโมด SR8 ต่ําถึง 50m ต่ําสุดสําหรับควอนตัม-2 และสเปคตรัม-4
โซลูชั่น 800G ความหนาแน่นสูง:NVIDIA's MMA4Z00-NS เป็น InfiniBand และ Ethernet 800Gb/s Twin-port OSFP transceiver ที่รวมเครื่องยนต์ 400G SR8 ที่เป็นอิสระสองเครื่องใน OSFP แบบเดียวการใช้เครื่องเชื่อม MPO‐12/APC แบบคู่ และการปรับปรุง 100G‐PAM4 ผ่าน 8 ใยสารมูลติโมด, มันให้เชื่อมต่อทางออปติก 2x400G ถึง 50 เมตร (OM4) เหมาะสําหรับสวิตช์ควอนตัม -2 และสเปคตรัม -4 ทําให้ 64 ท่าทางของ 400G ในเพียง 32 กรง
NVIDIA MMA4Z00-NS (800Gb/s Twin-port OSFP SR8) เป็นเครื่องรับและรับสัญญาณที่มีความก้าวหน้าที่รวมเครื่องยนต์ออทติกส์มูลติโมด 400G สองตัวในแบบปาน OSFP เดียวเครื่องยนต์แต่ละเครื่องใช้ 100G-PAM4 (SR8) 4 เลน และเชื่อมต่อผ่านเครื่องเชื่อม MPO-12/APC ที่เป็นอิสระ. การออกแบบสองท่าทางอันโดดเด่นนี้ทําให้สถาปนิกเครือข่ายสามารถยกระดับความหนาแน่นของแผ่นหน้าสวิตช์ได้สูงสุด: กรง OSFP เดียวในสวิตช์ควอนตัม -2 หรือสเปคเตอร์ 4 ส่งอินเตอร์เฟซทางออนไลน์ 400G สองตัวพร้อมการตรวจจับอัตโนมัติของฟอร์มแวร์ InfiniBand และ Ethernet, เครื่องรับสัญญาณทํางานได้อย่างต่อเนื่องข้าม NDR InfiniBand และสภาพแวดล้อม 400GbE. ออกแบบสําหรับการเชื่อมต่อมูลติโมดระยะสั้นถึง 50 เมตร, มันเป็นทางเลือกที่ดีที่สุดสําหรับทอปโลจีกระดูกสันหลัง,คลัสเตอร์ GPU, และการเชื่อมโยงกลางข้อมูลที่มีประสิทธิภาพสูง
เครื่องยนต์ทรานซิเวอร์ภายในสองเครื่องในโมดูลหนึ่ง: 2x400G โดยใช้เครื่องเชื่อม MPO-12/APC สองตัว; ลดจํานวนพอร์ตสวิตช์ในขณะที่เพิ่มความหนาแน่นเป็นสองเท่า
8 ช่องทางของ 100G-PAM4 การปรับปรุงไฟฟ้าและออฟติกส์ต่อตัวรับ; รวม 800Gb / s
850nm VCSEL แอเรเร่; สามารถบรรลุถึง 30m (OM3) / 50m (OM4) ด้วย 2 แพทช์แพนล
รองรับสายสายตรง (2x400G) หรือ 1: 2 สปิลเตอร์สายสําหรับ 2x200G ถึงสี่ตัวปรับ / DPU
17W แม็กซ์, 2.0W โหมดนอนพลังงานต่ํา; CMIS 4.0 การบริหารงานอินเตอร์เฟซกับ DDM และการวินิจฉัยที่ก้าวหน้า
การตรวจจับอัตโนมัติ InfiniBand หรือ Ethernet โดยใช้โปรโตคอลสวิตช์; ยืดหยัดการจัดเก็บสินค้า
สร้างขึ้นรอบสถาปัตยกรรม twin-port ของ NVIDIA ครับ MMA4Z00-NS ใช้ sub-assemblies ออปติกัล 4 ช่องอิสระสองตัว แต่ละตัวขับส่งสัญญาณ 100G-PAM4 ผ่านไฟเบอร์ OM3/OM4 multimodeเครื่องรับสัญญาณรวม VCSELs 850nm, PIN photodiodes และ DSP ความแม่นยําสําหรับความสมบูรณ์แบบสัญญาณที่แข็งแกร่งช่วยให้มีผลงานที่น่าเชื่อถือได้ในระบบเชื่อมต่อทางออนไลน์ที่หนาแน่นหน่วยนี้สนับสนุนการปรับปรุง Tx equalizer ความขยายผลิต Rx ที่สามารถวางโปรแกรมได้ และเครื่องกําเนิด PRBS ที่ติดตั้งสําหรับการทดสอบลุปแบ็คโฮสต์ / เส้นการติดตามการวินิจฉัยดิจิตอล (DDM) ให้อุณหภูมิในเวลาจริง, ความดัน, กระแส bias, พลังงาน Tx/Rx ต่อเส้นทาง

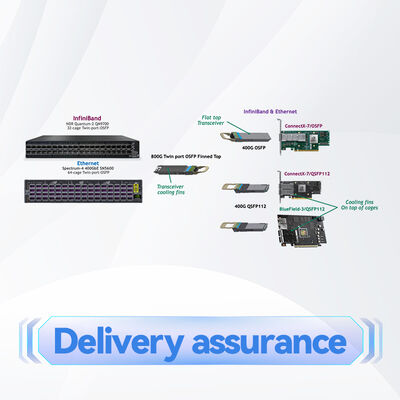

- เปลี่ยนไป เปลี่ยน:ติดต่อสวิตช์ควอนตัม-2 หรือสปีคตรัม-4 สองตัวในความเร็ว 800Gb/s โดยใช้เส้นใยตรงสองเส้น (2x400G) หรือเชื่อมต่อเครื่องรับสัญญาณ Twin-port เดียวกับสวิตช์สองตัวที่แตกต่างกันการสร้างเส้นเชื่อม 400G ที่อิสระ.
- เครื่องปรับเปลี่ยนสวิทช์/DPU:เชื่อมต่อเครื่องรับสัญญาณ Twin-port หนึ่งกับตัวปรับ 400G ConnectX‐7 หรือ DPU BlueField‐3 สองตัว (OSFP หรือ QSFP112) โดยใช้สายตรง

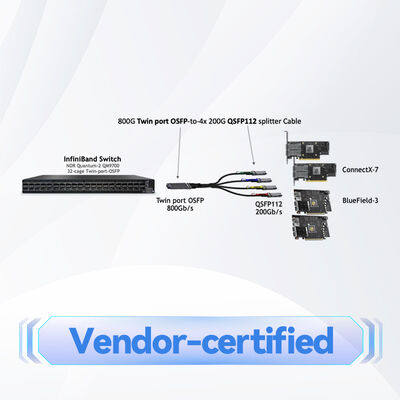

- อุปกรณ์สวิตช์-โฟร์ 200G:ใช้สายแบ่ง 1: 2 เพื่อแบ่งทุกท่า 400G เป็น 2x200G ลิงค์ ทําให้สามารถเชื่อมต่อ 200G ได้ 4 ครั้งต่อเครื่องรับ Twin-port
- การบูรณาการ DGX H100:เวอร์ชั่น Flat-top (MMA4Z00-NS-FLT) เชื่อม Cedar-7 Mezzanine Card กับสวิตช์ Quantum-2/Spectrum-4 ทําให้การเชื่อมสายไฟ GPU-to-switch ง่ายขึ้น และลดจํานวนตัวรับเทรนซีเวอร์ เมื่อเทียบกับระบบ DGX ก่อนหน้านี้
MMA4Z00-NS ได้รับการรับรองสําหรับระบบ NVIDIA ทิศไป ทิศ เพื่อรับประกันความสามารถในการทํางานร่วมกันได้อย่างดีที่สุด
- NVIDIA Quantum‐2 (NDR) InfiniBand สวิตช์ 32 OSFP cages รองรับพอร์ต 64x400G ด้วยโมดูลบนขนนก
- NVIDIA Spectrum‐4 Ethernet สวิตช์ ช่อง OSFP 32/64 ที่ให้บริการพอร์ต 400G 64‐128
- NVIDIA ConnectX‐7 adapters ( OSFP และ QSFP112 form factors) และ DPU BlueField‐3
- ระบบ DGX H100 (มีตัวแบบ flat-top) 8 ConnectX‐7 ที่บูรณาการในบัตร Cedar‐7
- แพลตฟอร์มโฮสต์ CMIS 4.0 มาตรฐานที่สอดคล้องกับ OSFP MSA Rev 1.12.
| ปริมาตร | ค่า / ระยะ |
|---|---|
| อัตราข้อมูล | 800Gb/s รวม (2x400Gb/s) |
| ปัจจัยรูปแบบ | OSFP (Octal Small Form Factor Pluggable) โทรศัพท์สองประตู |
| เครื่องเชื่อมแสง | MPO-12/APC สองสาย (8 ใยต่อพอร์ต, 12 ใยริบบันทึก) |
| ประเภทเส้นใยและระยะทาง | OM3: สูงสุด 30 เมตร / OM4: สูงสุด 50 เมตร (สมมุติว่ามีแผ่นปลาทช์สองแผ่น) |
| ความยาวคลื่น | 850nm VCSEL (λc 844 863nm) |
| การปรับปรุง | 100G-PAM4 ต่อเลน จํานวนทั้งหมด 8 เลนต่อโมดูล |
| พลังงาน | 3.3V แหล่งไฟฟ้าเดี่ยว; พลังงานสูงสุด 17W, พลังงานต่ํานอน 2.0W |
| อุณหภูมิกรอบปฏิบัติการ | 0°C ถึง 70°C |
| อินเตอร์เฟซการจัดการ | CMIS 4.0 (I2C) สอดคล้องกับ OSFP MSA |
| ความปลอดภัยของเลเซอร์ | สินค้าเลเซอร์ประเภท 1 สอดคล้องกับ RoHS |
| เลขส่วน | MMA4Z00-NS (ปีกด้านบน) / MMA4Z00-NS-FLT (ด้านบนเรียบ) |
| เลขส่วน | คําอธิบาย | กล่องด้านบน | ระบบเป้าหมาย |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 twin-port, 2xMPO, 50m มัลติโมด | ผืนปลีก | เครื่องสลับที่เย็นด้วยอากาศ Quantum‐2 / Spectrum‐4 |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8 twin-port, 2xMPO, 50m มัลติโมด | ผิวเรียบ | DGX H100 ระบบเย็นเหลว |
แนะนําสายไฟเบอร์ไฟเบอร์ (NVIDIA crossover Type‐B):สายใยตรง MFP7E10-Nxxx (3m ถึง 50m) สําหรับลิงค์ 2x400G; สายแบ่ง 1: 2 MFP7E20-Nxxx (3m ถึง 50m) สําหรับ 2x200G ต่อพอร์ตแบ่งสายเคเบิลทั้งสองสายในเครื่องรับ Twin-port ต้องมีชนิดเดียวกัน (ทั้งสายตรงหรือสายแบ่งทั้งสองสาย) แต่ความยาวสามารถแตกต่างกัน.
- ความหนาแน่นสุดของท่าเรือ:จํานวนพอร์ต 400G ในผ้าสวิตช์เพิ่มเป็นสองเท่า ̇ ลดจํานวนสวิตช์และความซับซ้อนของสายไฟ
- การตรวจสอบ NVIDIA จากปลายไปปลาย:การทดสอบการผลิตอย่างเข้มงวดรับประกันความน่าเชื่อถือและผลงานในระบบนิเวศ Quantum‐2/Spectrum‐4 และ ConnectX‐7
- ความยืดหยุ่นในการปฏิบัติงานSKU เครื่องรับสัญญาณหนึ่งรองรับ InfiniBand และ Ethernet โดยอัตโนมัติเปิดโครงการที่ถูกต้อง
- ประสิทธิภาพพลังงาน:17W แม็กซ์กับการลดพลังงานอัตโนมัติเมื่อใช้สายแบ่ง (เครื่องรับ 400G ลดเหลือ 5.5W)
- การวินิจฉัยระดับสูงพลังงาน Tx/Rx ต่อเส้นทาง, อุณหภูมิ, การติดตามความคัดค้าน บวก PRBS loopback สําหรับการรับรองการเชื่อมต่อ
Starsurge Group ให้การสนับสนุนก่อนการขายและหลังการขายที่ครบถ้วนสําหรับ NVIDIA Networking Solutions ทีมงานเทคนิคของเราช่วยในการตรวจสอบความสอดคล้อง การวางแผนการใช้งานและการแก้ปัญหา. เครื่องรับสัญญาณทั้งหมดได้รับการรับประกันและมาพร้อมกับการรับประกันคุณภาพเดิม การจัดส่งทั่วโลก, การสนับสนุนหลายภาษา, และบริการการปรับแต่งตามต้องการติดต่อผู้เชี่ยวชาญของเราสําหรับการปรับปรุง BOM และราคาปริมาณ.
- ผลิตภัณฑ์เลเซอร์ประเภท 1M
- สะอาดสายเชื่อมไฟฟ้าก่อนการเชื่อม; 80% ของปัญหาเชื่อมมาจากสายเชื่อมที่สกปรก
- ใส่ความระมัดระวัง ESD ภาวะเสียหายอาจเกิดขึ้นจากการปล่อยไฟฟ้า
- ไม่เกินความจํากัดสูงสุด (การเก็บ -40 °C ถึง 85 °C, ความกระหน่ําไฟฟ้า 3.6V มากที่สุด)
- ใช้สายไฟเบอร์ชนิด B ที่ผ่านการอนุมัติจาก NVIDIA เท่านั้นสําหรับการเชื่อมต่อแบบตรงระหว่างเครื่องรับและเครื่องรับ เพื่อให้แน่ใจว่ามีขั้วขั้วและผลงานที่ถูกต้อง
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัด (Hong Kong Starsurge Group Co., Limited) เป็นผู้ให้บริการด้านเทคโนโลยีด้านเครื่องมือเครือข่าย, บริการไอที และการบูรณาการระบบบริษัทให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์รวมถึงสวิทช์เครือข่าย, NICs, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, สายเคเบิล, และอุปกรณ์ที่เกี่ยวข้องการผลิต, การศึกษา, การเงิน, และธุรกิจ ด้วยวิธีการลูกค้า-แรก, Starsurge เน้นการมีคุณภาพที่น่าเชื่อถือ, การบริการตอบสนอง, และการแก้ไขที่กําหนดเองที่ช่วยลูกค้าสร้างประสิทธิภาพ,และพื้นฐานเครือข่ายที่น่าเชื่อถือ.
ในฐานะที่เป็นพันธมิตรช่องทางที่ได้รับอนุญาต Starsurge จําหน่ายเครื่องรับสัญญาณ, สายเคเบิล และสวิตช์ NVIDIA ของแท้ พร้อมการสนับสนุนทาง logistic และความเชี่ยวชาญทางเทคนิคเต็มที่
- ยืนยันรูปแบบสวิทช์ (Quantum‐2 / Spectrum‐4) และชนิดชั้นบนที่ต้องการ (มีปีกหรือเรียบ)
- เลือกความยาวเคเบิล OM3/OM4 และตัดสินใจการตั้งค่า splitter ตรงหรือ 1: 2
- ตรวจสอบว่าสายไฟทั้งคู่ที่เชื่อมต่อกับเครื่องรับ Twin-port มีประเภทเดียวกัน (ทั้งสายตรงหรือทั้งสายแยก)
- ตรวจสอบงบประมาณพลังงาน: 17W ต่อตัวรับ, รับประกันความสามารถในการเย็นสวิทช์.
- สําหรับการใช้ splitter ยืนยันว่า adapter/DPU รองรับการทํางาน 200G (2-lane)
- MMA1Z00-NS400เครื่องรับสัญญาณ 400Gb/s QSFP112 SR4 สําหรับ ConnectX‐7 / BlueField‐3
- MMA4Z00-NS-FLT️รุ่น Flat-top สําหรับ DGX H100 และการจัดจําหน่ายแบบเย็นเหลว
- MFP7E10-N0xx✅สายไฟเบอร์ครอสโอเวอร์แบบมัลติโมดแบบ Type-B สายตรง (3m50m)
- MFP7E20-N0xx√ 1: 2 สปิลเตอร์เคเบิลครอสโอเวอร์ (2x200G ต่อสปิลเตอร์)
- ระบบสวิทช์ควอนตัม-2 QM970064 ท่าทาง 400G NDR InfiniBand
