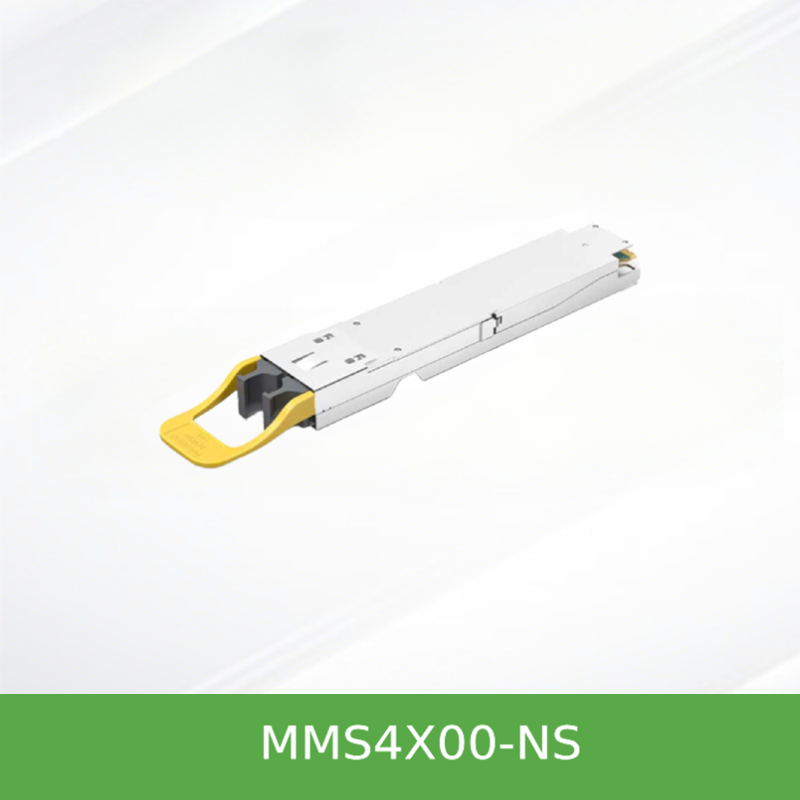

NVIDIA MMS4X00-NS 800G Twin-Port OSFP Transceiver: 2x400G NDR InfiniBand & 400GbE สำหรับ Quantum-2/Spectrum-4
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MMS4X00-NS |
| เอกสาร: | MMS4X00-NS.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MMS4X00-NS | รูปร่าง: | ลูกบาศก์ |
|---|---|---|---|
| พลัง: | พลังงาน 3.3V เดี่ยว | สถานะผลิตภัณฑ์: | คลังสินค้า |
| ต้นทาง: | อินเดีย / อิสราเอล / จีน | อุณหภูมิในการทำงาน: | 0 ℃ - 70 ℃ |
| เทคนิค: | CMIS | เทคโนโลยี: | การสนับสนุน IB และ ETH |
รายละเอียดสินค้า
2x400G NDR InfiniBand / 400GbE สําหรับสวิตช์ควอนตัม-2 และสเปคตรัม-4
NVIDIA MMS4X00-NS เป็นเครื่องรับสัญญาณ OSFP 800G แบบสองพอร์ตที่มีความก้าวหน้ารวมเครื่องยนต์ 400G ที่เป็นอิสระสองเครื่องในโมดูลที่ติดต่อได้เพียงตัวเดียวมันรองรับ DR8 สายแสงแบบเดียวที่มีความยาวถึง 100 เมตร, 17W พลังงานสูงสุด, และ OSFP MSA ที่ติดต่อได้ร้อน. เหมาะสําหรับสวิตช์-ทู-สวิตช์, สวิตช์-ทู-แอพเดทเมอร์, และการเชื่อมต่อ DGX H100 Cedar‐7
NVIDIA MMS4X00-NS (finned-top version) และ MMS4X00-NS-FLT (flat-top) เป็นเครื่องรับสัญญาณ 800Gb/s ที่มีสองช่องโพร์ที่ใช้เครื่องเชื่อมไฟฟ้า MPO‐12/APCแต่ละหน่วยให้ 400Gb/s โดยใช้การปรับปรุง 100G-PAM4นวัตกรรมนี้ทําให้กรง OSFP เดียวสามารถรองรับสองพอร์ตทางกายภาพได้ โดยผลิตความหนาแน่นของแผ่นหน้าเป็นสองเท่าในสวิตช์ Quantum-2 InfiniBand และ Spectrum-4 Ethernetเครื่องรับสัญญาณตรวจจับโปรโตคอลสวิตช์ (InfiniBand หรือ Ethernet) และทํางานได้อย่างต่อเนื่องในทั้ง 2 สถานที่ด้วยระบบวินิจฉัยดิจิตอล (DDM) ที่ติดตั้งในระบบ โหมดหลับพลังงานต่ํา (1.5W) และสอดคล้องกับ CMIS 4.0 MMS4X00-NS ให้การเชื่อมต่อทางออปติก 800G ที่น่าเชื่อถือและประหยัดพลังงานสําหรับศูนย์ข้อมูลที่ทันสมัย
รวม 800Gb / s (2x400G) ต่อกรง OSFP; ลดท่าทางสวิตช์และสายไฟ
Native InfiniBand NDR และ 400GbE Ethernet โปรโตคอลอัตโนมัติการตรวจพบ
เลเซอร์เอเอ็มเอล 1310nm 8 ใยต่อพอร์ต ระยะทาง 100 เมตร (รวม 2 แพทช์พานล์)
17W แอคทีฟสูงสุด, 1.5W โหมดนอนพลังงานต่ํา; 3.3V แหล่งไฟฟ้าเดียว
สวิตช์-ทู-สวิตช์ (800G), สวิตช์-ทู-สอง 400G แอดป์เตอร์ หรือ 1: 2 แบ่งสําหรับสี่ 200G ลิงค์
ป้ายบนสําหรับสวิตช์ที่เย็นด้วยอากาศ (Quantum-2 / Spectrum-4) ป้ายบนเรียบสําหรับระบบ DGX H100 และระบบที่เย็นด้วยเหลว
การวินิจฉัยที่ทันสมัย ลุปแบ็ค เครื่องผลิต PRBS และฟอร์มแวร์สนามที่ปรับปรุงได้
สอดคล้องกับ RoHS, ติดไฟร้อน, อุณหภูมิ 0 °C ถึง +70 °C
MMS4X00-NS ใช้การปรับปรุง 100G-PAM4 บน 8 เส้นทางแบบเดียวในแต่ละท่าทาง, โดยมีเครื่องถ่ายทอดที่อิสระสองเครื่องภายในโมดูล OSFP เดียวการจัดตั้งเครื่องเชื่อม MPO‐12/APC แบบตั้งตั้งที่ได้รับสิทธิบัตรจาก NVIDIA ใส่ได้ 2 อินเตอร์เฟซ 400G full‐duplex ภายในระบบ OSFP แบบมาตรฐานโมดูลนี้รองรับการปรับปรุง Tx equalizer ความขยายผลิต Rx ที่สามารถวางโปรแกรมได้ และการติดตามการวินิจฉัยดิจิตอลที่ครบวงจร (อุณหภูมิ, โลเตจ, กระแส bias, พลังงาน TX/RX)มันยังมีลุปแบ็คด้านโฮสต์และเส้น และการตรวจสอบรูปแบบ PRBS, ทําให้การแก้ไขปัญหาในระดับสนามและการปรับปรุงลิงค์
- การสลับไปสลับที่ 800Gb/s:เครื่องรับสัญญาณ MMS4X00-NS สองตัว (หนึ่งในแต่ละ Quantum‐2/Spectrum‐4) เชื่อมต่อกับสายไฟเบอร์ MFP7E30 สองสายตรงสําหรับ 800G bi‐directional trunk
- เปลี่ยนไปใช้ตัวปรับ 400G สองตัว/DPU:เชื่อมต่อเครื่องรับสัญญาณ twin-port หนึ่งกับสอง ConnectX‐7 (OSFP) หรือ BlueField‐3 (QSFP112) การ์ด 400G โดยใช้สายไฟเบอร์ตรง
- เปลี่ยนไปเป็น 4 ลิงค์ 200G:การใช้สายแบ่ง 1: 2 (MFP7E40-N0xx) เพื่อให้มีการเชื่อมต่อ 4 ครั้ง 200Gb/s จากกรง OSFP เดียว
- การบูรณาการ DGX H100:เวอร์ชั่น Flat-top (MMS4X00-NS-FLT) คู่กับการ์ด Cedar‐7 Mezzanine ภายใน NVIDIA DGX H100 ลดจํานวนตัวรับและรับสัญญาณเป็นครึ่ง เมื่อเทียบกับรุ่นก่อนหน้านี้
- ตัวเลือกระยะยาว:สําหรับสวิตช์-ทู-สวิตช์ 500m สั่ง MMS4X00-NS-NM (สายสีม่วง) เพื่อขยายความกว้างแบบเดียว
สอดคล้องอย่างสมบูรณ์แบบกับระบบอินฟินิเบนด์และอีเทอร์เน็ตของ NVIDIA
- เครื่องสวิทช์ InfiniBand NDR Quantum‐2 (ต้องมีเครื่องเย็นด้วยอากาศ, ปีกด้านบน)
- สวิทช์สปีคตรัม-4 400GbE (กระเป๋า OSFP 32/64)
- เครื่องปรับเปลี่ยน ConnectX‐7 ( OSFP และ QSFP112 form factor)
- DPU BlueField-3 (QSFP112)
- DGX H100 และแพลตฟอร์มที่ทําความเย็นด้วยของเหลว (แบบ flat-top)
| ปริมาตร | รายละเอียด |
|---|---|
| อัตราข้อมูล | รวม 800Gb/s (2x 400Gb/s), 8x 100G-PAM4 ต่อท่า |
| ปัจจัยรูปแบบ | OSFP (Octal Small Form Factor Pluggable) ตรงกับ MSA |
| เครื่องเชื่อมแสง | 2x MPO‐12/APC (การสัมผัสทางกายภาพในมุม, ละ 8 ใยย่อย) |
| ประเภทเส้นใย | เลเซอร์ EML แบบเดียว (SMF) 1310nm |
| ความกว้างสูงสุด | 100 เมตร (มี 2 แพ็ทช์พานล์) เวอร์ชั่น 500 เมตร (-NM) |
| การ ขาด แรง | ขนาดสูงสุด 17W (มีพลังงาน) ระบบนอนพลังงานต่ํา 1.5W |
| โลเตชั่นไฟฟ้า | 3.3V ± 5% |
| ระยะอุณหภูมิกรอบ | 0°C ถึง +70°C (การทํางาน) |
| อุณหภูมิในการเก็บ | -40°C ถึง +85°C |
| ความชื้นสัมพัทธ์ (ไม่ประปา) | 5% ถึง 95% |
| การสนับสนุนโปรโตคอล | NDR InfiniBand / 400Gb Ethernet (การตรวจจับอัตโนมัติ) |
| อินเตอร์เฟซการจัดการ | CMIS 4.0 (I2C), DDM, การตัด, การควบคุมพลังงานต่ํา |
| ความปลอดภัยของเลเซอร์ | สินค้าเลเซอร์ประเภท 1 FDA/CDRH IEC 62368 RoHS |
| สามารถติดไฟได้ด้วยน้ําร้อน | ใช่ สเปค OSFP โฮต-พล็อก |
หมายเหตุ: ปารามิเตอร์ที่ไม่ได้ระบุเป็นสาธารณะในเอกสารอ้างอิงถูกติดป้ายว่า "ไม่ระบุเป็นสาธารณะ"
| เลขของชิ้นสั่ง (OPN) | คําอธิบาย | การใช้งาน |
|---|---|---|
| MMS4X00-NS | OSFP สองประตู 2x400G DR8, ปีกบน, ความกว้าง 100m | เครื่องสวิทช์ Quantum‐2 / Spectrum‐4 ที่เย็นด้วยอากาศ |
| MMS4X00-NS-FLT | OSFP 2 ท่า, ท้องเรียบ, 100m | DGX H100, Cedar‐7, ระบบเย็นเหลว |
| MMS4X00-NS-NM | ระยะทาง 500 เมตร ระบบการทํางานแบบเดียว (เส้นสีม่วง) | การเชื่อมต่อสวิตช์-สวิตช์ที่ยาวกว่า |
- ความหนาแน่นของท่าเรือเพิ่มเป็นสองเท่าสองท่าเรือ 400G ต่อกรง OSFP ฟิสิกอล ลดจํานวนสวิตช์และความซับซ้อนของสายเคเบิล
- พลังงานระบบต่ําต่อกิโลกิบาท:อิเล็กทรอนิกส์โมดูลร่วมกัน และโหมดหลับพลังงานต่ํา ลดพลังงานที่ใช้ไม่ได้อย่างมาก
- ความจุ 800G พร้อมในอนาคต:การย้ายจากพื้นฐาน 400G ไปยังพื้นฐาน 800G โดยไม่ต้องเปลี่ยนฮาร์ดแวร์สวิตช์
- อุตสาหกรรมรวม:SKU เครื่องรับสัญญาณหนึ่งเครื่องสําหรับ InfiniBand และ Ethernet simplifies spare parts and deployment
- การรับรองระบบนิเวเดียการทดสอบการผลิตอย่างเข้มงวด รับประกันความน่าเชื่อถือและผลงานนอกกล่อง
กลุ่มฮ่องกง Starsurge ให้การสนับสนุนด้านเทคนิคก่อนและหลังการขายครบวงจร รวมถึงการตรวจสอบความสอดคล้อง การให้คําปรึกษาเกี่ยวกับฟอร์มแวร์ และโลจิสติกส์ทั่วโลกทีมงานของเรานําเสนอแนะนําการประกอบสายเคเบิลที่กําหนดเอง และบริการ RMAสําหรับการสั่งซื้อจํานวนมาก การบริหารบัญชีที่มอบหมายและการตอบสนอง 24 ชั่วโมง
ตอบ: ครับ เครื่องรับสัญญาณมีทั้งโปรโตคอลฟอร์มแวร์ และเปิดโหมดที่ถูกต้องโดยอัตโนมัติเมื่อใส่เข้าไปในสวิตช์ควอนตัม-2 (IB) หรือสเปคตรัม-4 (อีเธอร์เน็ต)
A: สองสาย MPO‐12/APC ไปยังสาย MPO‐12/APC ที่แยกแยกกัน (ประเภท-B) สําหรับการใช้งานกระบวนการแบ่งใช้สาย 1: 2 (ชุด MFP7E40)
A: ป้ายปลาย (MMS4X00-NS) ให้พื้นที่พื้นผิวเพิ่มเติมสําหรับการเย็นระบายอากาศในสวิตช์ ป้ายราบ (MMS4X00-NS-FLT) สามารถรองรับ DGX H100 และเรคที่เย็นด้วยเหลวที่มีเครื่องระบายความร้อนที่บูรณาการ
ตอบ: ใช่, โดยใช้สาย MPO‐12/APC ตรงกับเครื่องรับ 400G QSFP112 (เช่น MMS1X00-NS400) การแผนแผนทางสายไฟฟ้าเหมือนกัน
A: การรับประกันจากผู้ผลิตมาตรฐาน 1 ปี สามารถขยายได้ ติดต่อ Starsurge สําหรับแผนการสนับสนุนที่ขยาย
- ติดตั้งหมวกฝุ่นเสมอเมื่อไม่มีสายไฟเบอร์ไฟเบอร์ถูกใส่; ถึง 80% ของปัญหาเชื่อมโยงมาจากสายเชื่อมที่ติดเชื้อ
- ทําความสะอาดทั้งช่องรับสัญญาณและสายเชื่อมไฟเบอร์ก่อนการจับคู่ ใช้วิธีการทําความสะอาดแห้งที่ได้รับการอนุมัติ
- ดูความระมัดระวังในการใช้งาน ESD โมดูลมีความรู้สึกต่อการกระชับไฟฟ้า
- ไม่เกินความจํากัดสูงสุด (อุณหภูมิห้อง > 70 °C หรือไฟฟ้า > 3.6V)
- ใช้เคเบิลครอสโอเวอร์ประเภท B ที่แนะนําโดย NVIDIA เท่านั้น เพื่อรักษาความขั้วและความสมบูรณ์ของสัญญาณ
บริษัท ฮ่องกง สตาร์สอร์จ กรุ๊ป จํากัด (Hong Kong Starsurge Group Co., Limited) เป็นผู้ให้บริการด้านเทคโนโลยีด้านเครื่องมือเครือข่าย, บริการไอที และการบูรณาการระบบบริษัทให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์รวมถึงสวิทช์เครือข่าย, NICs, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, สายเคเบิล, และอุปกรณ์เครือข่ายที่เกี่ยวข้องการผลิต, การศึกษา, การเงิน, และธุรกิจ. บริษัทยังให้บริการ IoT การแก้ไข, ระบบจัดการเครือข่าย, การพัฒนาโปรแกรมตามสั่ง, การสนับสนุนหลายภาษา, และการจัดส่งทั่วโลก.ด้วยแนวทางลูกค้าเป็นอันดับแรก, Starsurge เน้นคุณภาพที่น่าเชื่อถือ, บริการตอบสนอง, และการแก้ไขที่กําหนดเองที่ช่วยลูกค้าสร้างระบบอินทรีย์เครือข่ายที่มีประสิทธิภาพ, สามารถปรับขนาดได้ และน่าเชื่อถือได้
2 ท่าทาง 400G ที่เป็นอิสระ
(มีให้เลือก 500m)
+ 1.5W โหมดนอน
การปรึกษาทางเลือกของอุตสาหกรรม
| พลาตฟอร์ม NVIDIA | ปัจจัยรูปแบบ | การสนับสนุน | ตัวแปรเครื่องรับสัญญาณที่ต้องการ |
|---|---|---|---|
| สวิตช์ NDR ควานตัม-2 | OSFP (เย็นด้วยอากาศ) | ใช่ | MMS4X00-NS (ปลายปลาย) |
| สวิทช์อีเทอร์เน็ตสเปคเตอร์ 4 | OSFP (เย็นด้วยอากาศ) | ใช่ | MMS4X00-NS (ปลายปลาย) |
| กรุงเทพมหานคร | กรงภายใน OSFP | ใช่ | MMS4X00-NS-FLT (ชั้นราบ) |
| อัดแปลง ConnectX‐7 | OSFP / QSFP112 | ใช่ | ผ่านสายตรงหรือสายแยก |
| BlueField-3 DPU | QSFP112 | ใช่ | ผ่านเครื่องรับสัญญาณตรง 400G QSFP112 (MMS1X00-NS400) |
- ยืนยันรูปแบบสวิทช์ (Quantum-2 / Spectrum-4) และประเภทการเย็น (อากาศ/เหลว) เพื่อเลือกปีกหรือชั้นราบ
- คํานวณความยาวไฟเบอร์: สูงสุด 100m สําหรับมาตรฐาน เลือก -NM สําหรับสูงสุด 500m
- กําหนดความแตกที่ต้องการ: สายตรง (2x400G) หรือ 1: 2 splitter (4x200G)
- ให้แน่ใจว่าเครื่องเชื่อม MPO‐12/APC (โป่งมุม, เปลือกสีเขียว) ไม่เข้ากับ UPC
- ตรวจสอบว่าสายไฟเบอร์ทั้งสองสายในสายเชื่อมสองจุดเป็นชนิดเดียวกัน (ทั้งสายตรงหรือสายแยกทั้งสองสาย)
- ตรวจสอบว่า ฟอร์มแวร์ ConnectX‐7/BlueField‐3 รองรับความเร็ว NDR200 หรือ NDR400
- NVIDIA MMS4X00-NS-FLT ✓ Flat-top twin-port 800G สําหรับ DGX H100
- NVIDIA MMS1X00-NS400 โทรรับ OSFP 400G ช่องเดียว (DR4)
- MFP7E30-Nxxx ✅สายไฟเบอร์ MPO-12/APC สายตรง (1m ถึง 100m)
- MFP7E40‐N0xx ราคา 1: 2 แบ่ง MPO‐12/APC เป็น MPO‐12/APC สองตัว
- โพลตฟอร์มสวิตช์ควอนตัม-2 64 ท่าทาง 400G NDR InfiniBand
- แนวทางการจัดการเคเบิลของ NVIDIA และ FAQ (ข้อตกลงการใช้งาน)
- รายละเอียด OSFP MSA Rev. 1.12 (www.osfpmsa.org)
- CMIS 4.0 / 5.0 มาตรฐานอินเตอร์เฟสการจัดการ
- NVIDIA InfiniBand NDR Deployment Best Practice (วิธีการที่ดีที่สุดในการจัดจําหน่าย NDR)
