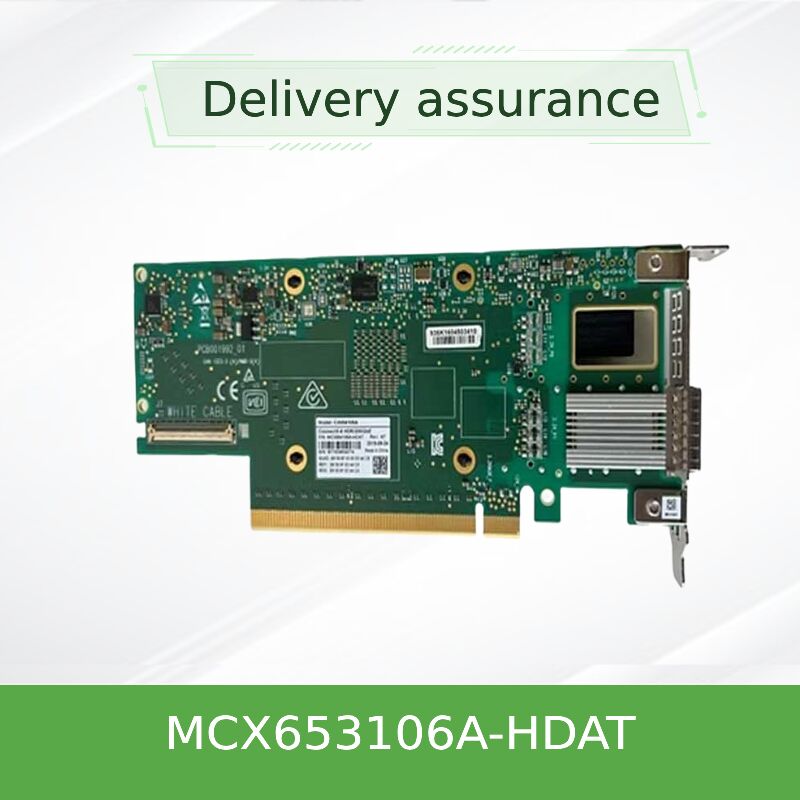

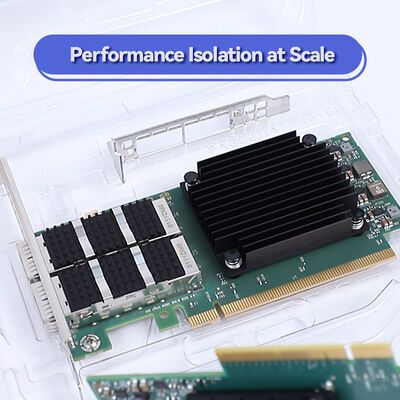

NVIDIA ConnectX-6 MCX653106A-HDAT

200Gb/s Dual-Port HDR InfiniBand Smart Adapter

ปลดล็อคผลงาน HPC และ AI ที่สูงสุดกับ NVIDIA In-Network Computing ตัวปรับตัว PCIe 4.0 x16 นี้ส่งข้อความ 215 ล้านข้อความ / วินาทีและเร่งที่ใช้ฮาร์ดแวร์สําหรับศูนย์ข้อมูลที่ต้องการมากที่สุด.

ภาพรวมสินค้า

NVIDIA ConnectX-6 MCX653106A-HDAT เป็นตัวปรับสมาร์ท InfiniBand 200Gb/s และ Ethernet ที่มีสองท่าทาง ซึ่งถูกออกแบบให้เป็นมุมก้อนของแพลตฟอร์ม NVIDIA Quantum InfiniBandมันรวมถึงคุณสมบัติที่ก้าวหน้า เช่น Remote Direct Memory Access (RDMA), NVMe over Fabrics (NVMe-oF) และการเข้ารหัสระดับบล็อก เพื่อลดค่าใช้จ่ายของ CPUตัวปรับตัวนี้เพิ่มความสามารถในการปรับขนาดและประสิทธิภาพในการคิดเลขที่มีความสามารถสูง, ค่าทํางานการเรียนรู้เครื่องจักร, และโครงสร้างพื้นฐานเมฆขนาดใหญ่

ลักษณะสําคัญ

• อัตราการทํางานสูงสุด:ความเชื่อมต่อ 200Gb/s ต่อบอร์ดที่มีความกว้างขวางแบนด์รวมสูงสุด 200Gb/s
• การคิดเลขในเครือข่าย:อุปกรณ์ที่ใช้ในการดําเนินการรวม การจับคู่ตัวกระป๋อง MPI และโปรโตคอลการพบกัน
• การเข้ารหัสระดับบล็อก:การเข้ารหัสฮาร์ดแวร์ XTS-AES 256/512 บิต เพื่อความปลอดภัยของข้อมูลที่สอดคล้องกับ FIPS
• รองรับ PCIe 4.0:อัตราการเชื่อมต่อ 16 GT/s พร้อมความสอดคล้องแบบย้อนหลังเต็มที่กับ PCIe 3.0/2.0/1.1.
• อัตราการส่งข้อความ:ถึง 215 ล้านข้อความต่อวินาที สําหรับการทํางานในพัสดุขนาดเล็ก
• การเก็บของ:NVMe-oF เป้าหมายและการเริ่มต้นการลดภาระ, T10-DIF, และสนับสนุน SRP, iSER, NFS RDMA
• การเวอร์ชูเอเลชั่น:SR-IOV กับฟังก์ชันเสมือนสูงสุด 1K และ ASAP2 สําหรับ OVS offload

NVIDIA เทคโนโลยีคอมพิวเตอร์ในเครือข่าย

ConnectX-6 รวมเครื่องยนต์ In-Network Computing ของ NVIDIA ที่เป็นเอกลักษณ์ของ NVIDIA โดยจะส่งการประสานงานรวม (เช่น MPI all-reduce) จาก CPU ไปยังเนื้อเยื่อเครือข่ายนี้ลดความช้าลงอย่างมากและปลดปล่อยวงจร CPU สําหรับการประมวลผลแอปพลิเคชั่นรวมไปกับ RDMA และการแผนที่ความจําที่ก้าวหน้า (UMR) ตัวปรับเปลี่ยนสามารถ GPU Direct RDMA และการสื่อสาร GPU peer-to-peer ทั่วเครือข่ายการเร่งกระบวนการฝึกอบรม AI และการจําลองที่ซับซ้อน.

การใช้งานทั่วไป

• คอมพิวเตอร์ประสิทธิภาพสูง (HPC)กลุ่มขนาดใหญ่ที่ทํางานจําลองสภาพอากาศ การคํานวณไดนามิกของของเหลว และไดนามิกโมเลกุล
• AI และการเรียนรู้เครื่องจักร:การฝึกอบรมระบบประสาทลึก ที่ต้องการความเร็วสูงและความช้าต่ํา
• ศูนย์ข้อมูลองค์กร:เป้าหมายการเก็บข้อมูล NVMe-oF การเร่งฐานข้อมูล และพื้นฐานเสมือน
• ไฮเปอร์สเกลล์วล์วบรรยากาศหลายผู้เช่าที่ต้องการการแยกแยกและ QoS โดยใช้ฮาร์ดแวร์
• เครื่องปรับปรุงความเย็นของเหลว:สอดคล้องกับ Intel Server System D50TNP การออกแบบแผ่นเย็นสําหรับการจัดจําหน่ายความหนาแน่นสูง

ความเหมาะสม

ระบบและ CPU:x86, พาวเวอร์, อาร์ม, GPU (มี GPUDirect) และแพลตฟอร์มที่ใช้ FPGA
สวิตช์:สามารถทํางานร่วมกันได้อย่างสมบูรณ์แบบกับสวิตช์ NVIDIA Quantum InfiniBand ถึง 200Gb/s และสวิตช์ Ethernet มาตรฐาน
สายเคเบิล:สายทองแดงแบบปาสิฟ สายแสงแบบแอคทีฟ และสาย DAC พร้อมเครื่องเชื่อม QSFP56

รายละเอียดเทคนิค

หมายเหตุ: รายละเอียดที่ระบุขึ้นมาจากเอกสารที่มีอยู่ สําหรับรายละเอียดทั้งหมด กรุณายืนยันก่อนสั่งซื้อ

คู่มือการเลือก: MCX653106A-HDAT

รูปแบบนี้เป็นตัวแปร QSFP56 ที่มีสองพอร์ตในรูปแบบ PCIe Stand-up. มันรองรับ InfiniBand และ Ethernet ในความเร็วสูงถึง 200Gb / s. สําหรับความต้องการพอร์ตเดียว, พิจารณา MCX653105A-HDAT.สําหรับ OCP 3.0 หลักการรูปแบบ ดูซีรีส์ MCX653436A-HDAT

ข้อดีของ ConnectX-6 MCX653106A-HDAT

• I/O ป้องกันอนาคต:ความพร้อมของ PCIe 4.0 รับประกันความกว้างแบนด์วิทสําหรับ CPU และ GPU รุ่นต่อไป
• ความปลอดภัยโดยปกติ:การเข้ารหัสที่สอดคล้องกับ FIPS ในเครื่อง ทําให้ไม่จําเป็นต้องใช้ไดรฟ์ที่เข้ารหัสเอง
• การปรับปรุงพื้นฐานตัวปรับตัวหนึ่งรองรับทั้ง InfiniBand และ Ethernet ทําให้การจัดเก็บสินค้าง่ายขึ้น
• ระบบเก็บข้อมูลขนาดใหญ่:การลด NVMe-oF อย่างเต็มที่ลดภาระ CPU ในสถาปัตยกรรมการเก็บข้อมูลที่แยกแยก

บริการและการสนับสนุน

โดยได้รับการสนับสนุนจากทีมงานเทคนิคที่มีประสบการณ์ของฮ่องกง Starsurge Group

• การช่วยเหลือในการตั้งค่าก่อนการขายสําหรับ HPC หรือสิ่งแวดล้อมธุรกิจของคุณ
• ส่งส่งทั่วโลก ด้วยการติดตามและการบรรจุที่ปลอดภัย
• การแนะนําการอัพเดทฟอร์มแวร์ และการสนับสนุนการดาวน์โหลด Driver
• การรับประกันและบริการ RMA (เงื่อนไขอาจแตกต่างกันตามภูมิภาค)

คํา ถาม ที่ ถาม บ่อย

ถาม: การ์ดนี้เข้ากันได้กับสวิตช์ Ethernet มาตรฐานหรือไม่
ตอบ: ใช่, MCX653106A-HDAT รองรับทั้ง InfiniBand และ Ethernet. มันสามารถทํางานที่ 200/100/50/40/25/10/1GbE.

Q: มันรองรับ NVIDIA GPUDirect ไหม?
ตอบ: แน่นอน มันรองรับ GPUDirect RDMA และ PeerDirect สําหรับการสื่อสารตรงระหว่าง GPU กับ GPU ผ่านเครือข่าย

คําถาม: ความแตกต่างระหว่าง MCX653106A-HDAT และ MCX653106A-ECAT คืออะไร?
ตอบ: ยกท้าย -HDAT แสดงให้เห็นถึงตัวแปรความเร็วสูงที่รองรับ 200Gb / s, ในขณะที่ -ECAT ปกติแสดงให้เห็นถึงรุ่นความเร็วต่ํากว่า (100Gb / s). ตรวจสอบกับคู่มือสั่งซื้อเสมอ

Q: ผมสามารถใช้บัตรนี้ในช่อง PCIe Gen 3 ได้หรือไม่?
ตอบ: ครับ มันเข้ากับ PCIe Gen 30, แต่ความกว้างแบนด์จะจํากัด ~ 100Gb / s ต่อพอร์ตเนื่องจากรถบัสช้า

ระวังการติดตั้ง

• ให้แน่ใจว่ามีการไหลของอากาศที่เพียงพอ; เครื่องปรับเปลี่ยนอาจต้องการการเย็นแบบมีกิจกรรมในสภาพแวดล้อมที่หนาแน่น
• ใช้โมดูลและสายไฟ QSFP56 เท่านั้นที่ได้รับการรับรองสําหรับการทํางาน 200Gb/s เพื่อหลีกเลี่ยงความไม่มั่นคงของลิงค์
• ตรวจสอบการสนับสนุนการแยกแยกช่อง PCIe ของ motherboard หากใช้ Socket Direct
• ยืนยันงบประมาณพลังงาน: การ์ดดึงพลังงานจากสล็อต PCIe; โมดูลออปติกที่มีพลังงานสูงอาจต้องพิจารณาพลังงานเพิ่มเติม

ข้อมูล สําคัญ ใน ภาพ ภาพ ภาพ ภาพ ภาพ

แมทริกซ์ความเข้ากันได้

รายการตรวจสอบผู้ซื้อ

• คอนเฟิร์มเซอร์เวอร์มีสล็อต PCIe 4.0 x16 ฟรี (ฟิสิกส์และไฟฟ้า)
• ตรวจสอบความเร็วของ InfiniBand fabric: การ์ดนี้สามารถใช้ HDR (200Gb/s) ได้
• เลือกโมดูล QSFP56 ที่เหมาะสม (SR, LR หรือ DAC) สําหรับระยะทางของคุณ
• ให้แน่ใจว่าพลังงานและเครื่องเย็นเพียงพอสําหรับการทํางานความเร็วสูง
• ตรวจสอบการสนับสนุนระบบปฏิบัติการ / ไดรเวอร์: RHEL, Ubuntu, Windows Server เป็นต้น
