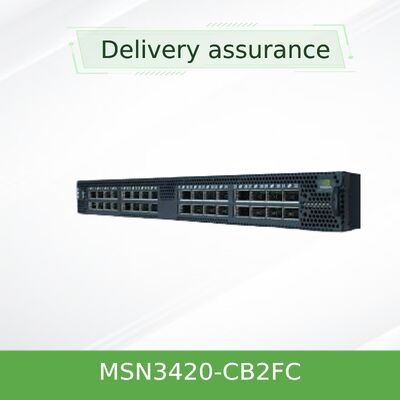

NVIDIA Spectrum SN3420 MSN3420-CB2FC – สวิตช์ Top-of-Rack 48 พอร์ต 25GbE และ 12 พอร์ต 100GbE พร้อม Cumulus Linux
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MSN3420-CB2F |
| เอกสาร: | sn3000-series.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| พอร์ต: | 48SFP28 + 12 QSFP28 | โหมดการสื่อสาร: | ฟูลดูเพล็กซ์และฮาล์ฟดูเพล็กซ์ |
|---|---|---|---|
| ความจุของสวิตช์: | 4.8tb/s | เทคโนโลยี: | อีเทอร์เน็ต |
| ผลงาน: | 48 x10/25gbe 12 x 100gbe | น้ำหนักระบบ: | 8.500kg |
| ขนาดของระบบ: | 43.6*433.2*590.6 มม. | แร็คเมาท์: | 1U แร็คเมานต์ |
รายละเอียดสินค้า
MSN3420-CB2FC
48 พอร์ต 10/25GbE + 12 พอร์ต 100GbE uplinks — เหมาะอย่างยิ่งสำหรับการใช้งานแบบ top-of-rack leaf ที่รวมการเชื่อมต่อเซิร์ฟเวอร์ความหนาแน่นสูงเข้ากับ spine uplinks ที่ยืดหยุ่น ติดตั้งมาพร้อมกับ NVIDIA Cumulus Linux MSN3420-CB2FC ให้ประสิทธิภาพระดับ wire-speed, ความหน่วงแบบ cut-through 425ns และระบบอัตโนมัติเครือข่ายที่หลากหลายสำหรับศูนย์ข้อมูลสมัยใหม่
NVIDIA Spectrum® SN3420 (รุ่น MSN3420-CB2FC) เป็นสวิตช์ top-of-rack ประสิทธิภาพสูงขนาด 1U ที่ออกแบบมาสำหรับศูนย์ข้อมูลที่กำลังเปลี่ยนจาก 10G เป็น 25G สำหรับการเข้าถึงเซิร์ฟเวอร์ ในขณะที่ยังคงรองรับ uplink 100GbE สร้างขึ้นบน Spectrum-2 ASIC รุ่นที่สอง มีพอร์ต SFP28 จำนวน 48 พอร์ตที่รองรับ 10/25GbE และพอร์ต QSFP28 จำนวน 12 พอร์ตที่รองรับ 40/100GbE ด้วยการสลับแบบ cut-through, การวัดค่าขั้นสูง (What Just Happened®) และ buffer แพ็กเก็ตที่ใช้ร่วมกันทั้งหมด SN3420 รับประกันความหน่วงต่ำที่คาดการณ์ได้และไม่มี head-of-line blocking สวิตช์มาพร้อมกับ NVIDIA Cumulus Linux ที่ติดตั้งมาจากโรงงาน ทำให้สามารถทำงานอัตโนมัติระดับ web-scale, เครื่องมือแบบ Linux-native และการกำหนดเส้นทาง Layer-2/Layer-3 ที่แข็งแกร่ง ไม่ว่าคุณจะสร้าง leaf/spine fabric, โครงสร้างพื้นฐานแบบ hyperconverged หรือสภาพแวดล้อมการซื้อขายความถี่สูง MSN3420-CB2FC ก็ให้ประสิทธิภาพ ความยืดหยุ่น และความสามารถในการตั้งโปรแกรมแบบเปิด
48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) — สามารถแยกย่อยได้สูงสุด 128x 10/25GbE พอร์ต
ความหน่วงแบบ cut-through 425ns, การสลับแบบ line-rate ทุกพอร์ต, ไม่มีการสูญเสียแพ็กเก็ตภายใต้ภาระงานเต็มที่
NVIDIA What Just Happened® (WJH) พร้อมฮิสโตแกรมที่เร่งด้วยฮาร์ดแวร์, รองรับ INT, การวัดค่าแบบสตรีมมิ่ง และตัวนับโฟลว์บนชิป 512K
Buffer ที่ใช้ร่วมกันทั้งหมด 42MB, เส้นทางข้อมูลที่ยุติธรรมและแบนด์วิดท์สูง, ป้องกันการแออัดของ micro-burst
ประสบการณ์ Linux แบบเนทีฟ, ระบบอัตโนมัติด้วย Ansible/Puppet, FRRouting, การรองรับคอนเทนเนอร์ และโปรโตคอลการกำหนดเส้นทางที่หลากหลาย
การกำหนดเส้นทาง VXLAN แบบ single-pass, IPv6 segment routing, รายการ forwarding ที่ใช้ร่วมกัน 512K (ACL/LPM/MAC/ECMP/tunnels)
SN3420 ขับเคลื่อนด้วย Spectrum-2 ASIC (ความจุสวิตชิ่ง 6.4Tb/s) ซึ่งให้ความสามารถในการตั้งโปรแกรมและการมองเห็นที่ก้าวล้ำ สถาปัตยกรรม buffer แพ็กเก็ตที่ใช้ร่วมกันทั้งหมดช่วยขจัดข้อจำกัดในการบัฟเฟอร์ต่อพอร์ต ทำให้เกิดความยุติธรรมภายใต้การรับส่งข้อมูลแบบ incast Spectrum-2 ยังรองรับการตรวจสอบแพ็กเก็ตแบบลึกสูงสุด 512 ไบต์, ไปป์ไลน์ที่ตั้งโปรแกรมได้ และการขนส่ง RoCE ขั้นสูงสำหรับ RDMA over Converged Ethernet — ซึ่งจำเป็นสำหรับ AI, ML และ NVMe over Fabrics Open Ethernet ช่วยขจัดปัญหา vendor lock-in ทำให้สามารถเลือกใช้ระบบปฏิบัติการได้ MSN3420-CB2FC มาพร้อมกับ Cumulus Linux แต่แพลตฟอร์มยังรองรับ SONiC, DENT (Linux Switchdev) หรือ ONIE สำหรับการติดตั้งแบบ bare-metal สิ่งนี้ช่วยให้มั่นใจได้ถึงความยืดหยุ่นในระยะยาวและการสอดคล้องกับหลักการเครือข่ายแบบเปิด
เชื่อมต่อเซิร์ฟเวอร์ 25GbE กับสวิตช์ spine 100GbE เหมาะสำหรับคลัสเตอร์แบบ hyperconverged, การประมวลผลประสิทธิภาพสูง และเวิร์กโหลดคลาวด์ทั่วไป
ใช้งานเป็นสวิตช์ leaf ในโครงสร้างแบบ two-tier Clos ให้ประสิทธิภาพแบบ non-blocking และการกระจายโหลด ECMP
ความหน่วงต่ำและการรองรับ RoCE แบบ lossless ช่วยให้แบ็กเอนด์สตอเรจ NVMe over Fabric ประสิทธิภาพสูง
Buffer ขนาดใหญ่และการจัดการการแออัดที่ขับเคลื่อนด้วย telemetry ช่วยเร่งเฟรมเวิร์ก Spark, Hadoop และการเรียนรู้ของเครื่องแบบกระจาย

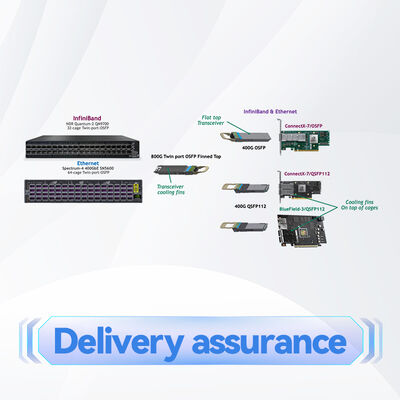

MSN3420-CB2FC ทำงานร่วมกับอะแดปเตอร์เครือข่าย NVIDIA ConnectX® (25GbE/100GbE), สายเคเบิลทองแดง/ใยแก้ว LinkX® และอุปกรณ์ Ethernet ที่เป็นมาตรฐานได้อย่างราบรื่น รองรับทรานซีฟเวอร์หลากหลายประเภท: 25GbE SFP28 SR/LR/AOC/DAC, 100GbE QSFP28 SR4/LR4/ER/CWDM4 และสายเคเบิล breakout (100GbE เป็น 4x25GbE) Cumulus Linux รับประกันความเข้ากันได้กับเฟรมเวิร์กอัตโนมัติหลัก, สแต็กการกำหนดเส้นทาง (FRR, Bird) และเครื่องมือการจัดการ (Kubernetes CNI, OpenStack) สำหรับโซลูชันที่รองรับเต็มรูปแบบ ให้รวมกับ NVIDIA Cumulus NetQ สำหรับการดำเนินงานเครือข่ายแบบเรียลไทม์, การมองเห็น และการจัดการวงจรชีวิต

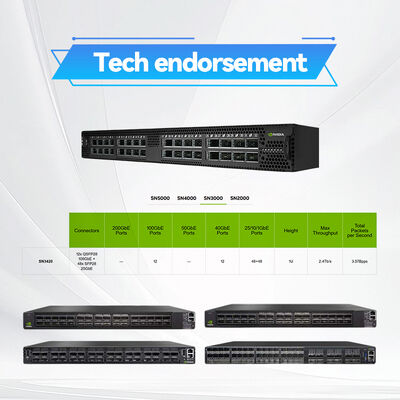

| หมวดหมู่ | รายละเอียด |
|---|---|
| รุ่น | MSN3420-CB2FC |
| พอร์ต | 48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) |
| พอร์ต 100GbE สูงสุด | 12 (หรือ 40GbE 12x) |
| พอร์ต 25GbE สูงสุด | 48 + สูงสุด 48 ผ่าน breakout (รวม 96 25GbE แบบลอจิคัลจาก QSFP28) |
| Throughput | 2.4 Tb/s (full duplex) |
| แพ็กเก็ตต่อวินาที | 3.58 Bpps |
| ความหน่วง (cut-through) | 425ns |
| Buffer แพ็กเก็ต | 42MB ใช้ร่วมกันทั้งหมด |
| CPU | Dual-core x86 |
| หน่วยความจำระบบ | 8GB DDR4 |
| พื้นที่เก็บข้อมูล SSD | 32GB |
| พอร์ตการจัดการ | 1x 100/1000 RJ45, 1x RJ45 serial, 1x USB |
| แหล่งจ่ายไฟ | 2x hot-swappable (1+1 redundant), AC 100-264V, 50-60Hz |
| พัดลม | 5x hot-swappable (N+1 redundant), ตัวเลือกการไหลเวียนอากาศแบบย้อนกลับ |
| ฟอร์มแฟกเตอร์ | 1U Rackmount, 1.72" x 16.84" x 17" (44x428x432mm) |
| น้ำหนัก | 8.5 กก. (18.73 ปอนด์) |
| อุณหภูมิการทำงาน | 0°C ถึง 40°C |
| OS ที่ติดตั้งไว้ล่วงหน้า | NVIDIA Cumulus Linux |
| ทิศทางการไหลเวียนอากาศ (CB2FC) | P2C (Port-to-Power, ความลึกมาตรฐาน) |
| SKU | OS ที่ติดตั้งไว้ล่วงหน้า | การไหลเวียนอากาศ | Secured Boot | เหมาะสำหรับ |
|---|---|---|---|---|
| MSN3420-CB2FC | Cumulus Linux | P2C (Port-to-Power) | ไม่ | สภาพแวดล้อมที่เน้นระบบอัตโนมัติ, ทีม NetDevOps |
| MSN3420-CB2F | NVIDIA Onyx (Classic CLI) | P2C | ไม่ | ผู้ดูแลระบบ CLI แบบดั้งเดิม, เวิร์กโฟลว์เดิม |
| MSN3420-CB2FO | ONIE (bare metal) | P2C / ความลึกสั้น | ไม่ | Custom NOS (SONiC, DENT, อื่นๆ) |
| MSN3420-CB2RC | Cumulus Linux | C2P (Power-to-Port) | ไม่ | ทิศทางการไหลเวียนอากาศทางเลือกสำหรับ hot-aisle containment |
Cumulus Linux ช่วยลดความซับซ้อนในการดำเนินงานโดยใช้เครื่องมือ Linux มาตรฐาน, API และเวิร์กโฟลว์แบบคอนเทนเนอร์ ตั้งค่าอัตโนมัติผ่าน Ansible, Chef หรือ Python
Uplinks 100GbE พร้อมสำหรับแบนด์วิดท์ spine ที่เพิ่มขึ้น; 25GbE ไปยังเซิร์ฟเวอร์รับประกันประสิทธิภาพเพิ่มขึ้น 2.5 เท่าเมื่อเทียบกับ 10GbE
WJH ตอบคำถาม "What Just Happened" ได้อย่างแม่นยำเพื่อลด MTTR การวัดค่าแบบสตรีมมิ่งรวมเข้ากับ Prometheus, Splunk ฯลฯ
Hong Kong Starsurge ให้ราคาที่แข่งขันได้, การสนับสนุนการรับประกัน และความเชี่ยวชาญด้านโลจิสติกส์สำหรับลูกค้าทั่วโลก
Hong Kong Starsurge นำเสนอกลุ่มผลิตภัณฑ์สำหรับลูกค้าครบวงจร: การให้คำปรึกษาล่วงหน้า, ความช่วยเหลือในการกำหนดค่า และการสนับสนุนทางเทคนิคหลังการขาย ซีรีส์ NVIDIA SN3000 มาพร้อมกับ การรับประกันฮาร์ดแวร์แบบจำกัด 1 ปี (ส่งคืนและซ่อมแซม, ระยะเวลาดำเนินการ 14 วันทำการ) แผนการสนับสนุนที่อัปเกรด — รวมถึงการเปลี่ยนเครื่องในวันทำการถัดไปและการส่งช่างภายใน 4 ชั่วโมง — มีให้ตามคำขอ Starsurge ยังให้บริการติดตั้ง, กำหนดค่า และตรวจสอบเครือข่ายจากระยะไกลหรือในสถานที่ ซึ่งปรับให้เหมาะกับความต้องการของศูนย์ข้อมูลของคุณ
ทรานซีฟเวอร์, สายเคเบิล DAC และสายไฟจำหน่ายแยกต่างหาก เว้นแต่จะระบุไว้ โปรดยืนยันความเข้ากันได้กับทีมขายของเรา
สำหรับข้อกำหนดด้านความปลอดภัยในการบูต โปรดดูซีรีส์ MSN3700C-S; SN3420 ไม่มี root-of-trust ของฮาร์ดแวร์
Hong Kong Starsurge Group Co., Limited เป็นผู้ให้บริการด้านฮาร์ดแวร์เครือข่าย, บริการ IT และการรวมระบบที่ขับเคลื่อนด้วยเทคโนโลยีตั้งแต่ปี 2008 ให้บริการแก่ลูกค้าภาครัฐ, การดูแลสุขภาพ, การผลิต, การเงิน, การศึกษา และองค์กรทั่วโลก เราจัดหาสวิตช์, NIC, โซลูชันไร้สาย, ระบบ IoT และซอฟต์แวร์ที่ปรับแต่งได้พร้อมการสนับสนุนหลายภาษาและการจัดส่งทั่วโลก ด้วยแนวทางที่ยึดลูกค้าเป็นศูนย์กลาง Starsurge รับประกันคุณภาพที่เชื่อถือได้, บริการที่ตอบสนอง และโซลูชันโครงสร้างพื้นฐานเครือข่ายที่ปรับแต่งได้
| ประเภทส่วนประกอบ | ตัวเลือกที่รองรับ | ผู้จำหน่าย / หมายเหตุ |
|---|---|---|
| ออปติก 25GbE | 25GBASE-SR (MMF), 25GBASE-LR (SMF), 25G AOC, DAC แบบพาสซีฟสูงสุด 5 เมตร | NVIDIA, Cisco, Finisar, MSA ทั่วไป |
| ออปติก 100GbE | 100GBASE-SR4, LR4, CWDM4, ER4, 100G AOC, DAC | NVIDIA LinkX, ทดสอบโดยบุคคลที่สาม |
| สายเคเบิล Breakout | 100G เป็น 4x25G DAC/AOC, 40G เป็น 4x10G | เข้ากันได้กับพอร์ต QSFP28 ทั้งหมด |
| Network OS | Cumulus Linux (จากโรงงาน), SONiC, ONYX, DENT | ตัวโหลดบูต ONIE อนุญาตให้เปลี่ยนได้ |
| เครื่องมือการจัดการ | Ansible, Puppet, NetQ, SNMP, gNMI, Prometheus | API แบบเปิดเต็มรูปแบบและการรวม telemetry |
- ทิศทางการไหลเวียนอากาศ (P2C สำหรับ MSN3420-CB2FC) ตรงกับเลย์เอาต์ของ aisle ในศูนย์ข้อมูลของคุณ
- ประเภทแหล่งจ่ายไฟ (AC หรือ DC) — รวม AC มาตรฐาน โปรดยืนยันแรงดันไฟฟ้า
- ประเภททรานซีฟเวอร์และระยะสายเคเบิลสำหรับการเชื่อมต่อเซิร์ฟเวอร์/spine
- ตัวเลือกการอัปเกรดการรับประกัน (วันทำการถัดไป หรือ 4 ชั่วโมง onsite)
- ข้อกำหนดใบอนุญาตคุณสมบัติซอฟต์แวร์ (Cumulus Linux คุณสมบัติ L3 เต็มรูปแบบรวมอยู่ด้วย)
