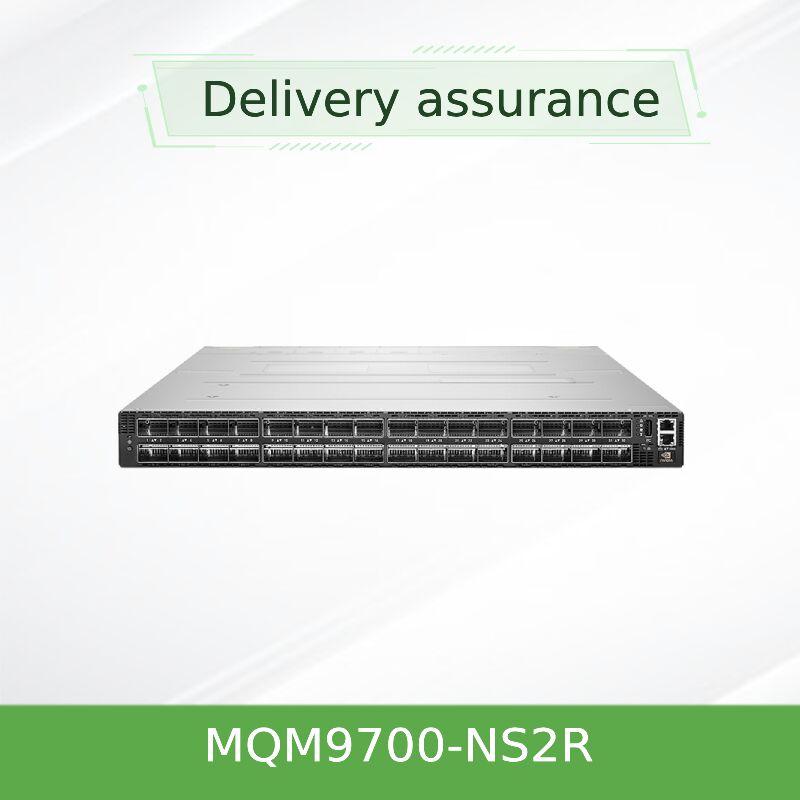

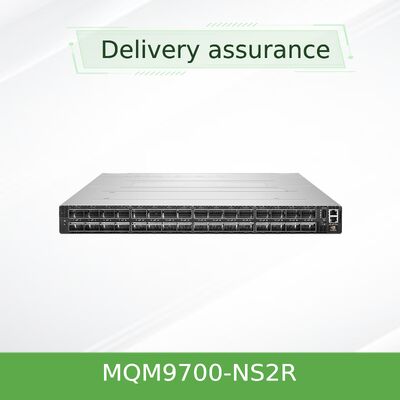

NVIDIA Quantum 2 MQM9790-NS2R 64-Port 400Gb/s Unmanaged InfiniBand Switch with Reverse Airflow (C2P) การปรับเปลี่ยนความเร็วใน InfiniBand ที่ไม่ถูกบริหาร
รายละเอียดสินค้า:
| ชื่อแบรนด์: | Mellanox |
| หมายเลขรุ่น: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| เอกสาร: | MQM9700 series.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiate |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับสินค้าคงคลัง |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | MQM9700-NS2R (920-9B210-00RN-0M2) | อัตราการส่งผ่าน: | 400ก |
|---|---|---|---|
| พอร์ต: | 64 | เทคโนโลยี: | Infiniband |
| ความเร็วสูงสุด: | NDR | แพคเกจการขนส่ง: | การบรรจุ |
รายละเอียดสินค้า
ออกแบบมาสําหรับสภาพแวดล้อม AI และ HPC ในขนาดสุดๆ ที่ต้องการการจัดการผ้าภายนอกMQM9790-NS2R ส่ง 64 ท่าทางที่ไม่กดกั้น 400Gb / s InfiniBand ในชาสี 1U ที่คอมแพคต์ที่มีสายเชื่อมต่อกับพลังงาน (C2P) การไหลอากาศกลับ, ทําให้สามารถใช้โตโปโลยีที่ยืดหยุ่นและ SHARPv3 ในระบบคอมพิวเตอร์ในเครือข่ายในขณะที่พึ่งพาการจัดการ Subnet ภายนอก เช่น NVIDIA UFM หรือ OpenSM
กลุ่มฮ่องกงสตาร์สอร์จ (Hong Kong Starsurge Group) นําเสนอ NVIDIA Quantum-2 MQM9790-NS2R switch เครื่องสวิทช์ InfiniBand ความเร็ว 400Gb/s ที่ทํางานได้สูงและไม่ถูกควบคุมสวิตช์นี้ให้บริการ 32 ท่าทาง OSFP รองรับการเชื่อมต่อ 64 × 400Gb / s (หรือสูงสุด 128 ท่าทางที่ 200Gb / s ผ่านเทคโนโลยีแบ่งท่าทาง)ด้วยความเร็ว 51.2 เทราบิตต่อวินาทีMQM9790-NS2R ถูกออกแบบให้กับลูกค้าที่ต้องการการควบคุมภายนอกของ Subnet Manager (e.eg., NVIDIA UFM) สําหรับเทเลเมตรีที่ก้าวหน้า, การติดตาม, และการออร์เคสเตอร์ผ้าขนาดใหญ่
- ความหนาแน่นของท่าเรือที่ไม่เคยมีมาก่อน64 ท่าทางของ 400Gb / s NDR InfiniBand ใน 1U, อาร์คิเทคชันที่ไม่ล็อก
- โหมดความหนาแน่นสองเท่า 200Gb/s:รองรับถึง 128 ท่าทางของ 200Gb / s โดยใช้เทคโนโลยี NVIDIA Port-split ลด TCO สําหรับท็อปโลยีใบ-กระดูกสันหลัง
- แผนจัดการซับเน็ตภายนอก พร้อม:ออกแบบให้ใช้กับ NVIDIA UFM (Unified Fabric Manager), OpenSM, หรือผู้จัดการ Subnet ภายนอกอื่น ๆ ครับ เหมาะสําหรับผ้าขนาดใหญ่ที่บริหารโดยกลาง
- การคิดเลขในเครือข่าย:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) ส่งผลการเร่ง AI ที่สูงกว่า 32 เท่า เมื่อเทียบกับรุ่นก่อน
- บริการด้านผ้าระดับสูง:RDMA การปรับเปลี่ยนเส้นทาง การควบคุมความจุกจิก การพัฒนาแผนที่ VL และความสามารถในการเยียวยาเครือข่ายด้วยตนเอง
- การไหลอากาศกลับ (C2P):แนวทางการไหลของอากาศจาก Connector to Power เหมาะสําหรับการวางแผนศูนย์ข้อมูลอากาศที่มีช่องทางเย็นในด้านเบอร์
- ความเหลือและความน่าเชื่อถือ:1+1 พลังงานไฟฟ้าที่ใช้ได้แบบเปลี่ยนแบบร้อน
- ปรับปรุงความเข้ากันได้:รองรับรุ่น InfiniBand ก่อนหน้านี้ (HDR, EDR, FDR)
สร้างขึ้นบน NVIDIA Quantum-2 ASIC, MQM9790-NS2R leverages state-of-the-art 400Gb / s เทคโนโลยี SerDes. มันรวม Remote Direct Memory Access (RDMA) สําหรับ CPU ต่ํา overhead และความเร็วสูงการปรับเปลี่ยนเส้นทางเพื่อหลีกเลี่ยงจุดร้อนของผ้า, และ NVIDIA SHARPv3 สําหรับการลดในเครือข่าย, เร่งการดําเนินงานร่วมกันใน MPI และ AI ราครม์รูปแบบนี้ปล่อยการจัดการผ้าให้กับผู้ควบคุมภายนอก, ทําให้การบังคับใช้นโยบายกลางและเทเลเมตรีที่ลึกกว่าเมื่อคู่กับ NVIDIA UFM
ด้วยการสนับสนุนหลายท็อปโลยี รวมถึง Fat Tree, SlimFly, DragonFly + และ Torus หลายมิติ MQM9790-NS2R ทําให้สถาปนิกสามารถสร้างที่ประหยัดเครือข่ายยืดหยุ่นสูงสําหรับการคํานวณขนาดสูงรุ่นใหม่ โดยยังคงรักษาการบริหารจัดการกลาง.
- AI & Machine Learning คลัสเตอร์:การเชื่อมต่อ GPU ความเร็วสูงสําหรับการฝึกแบบภาษาขนาดใหญ่ด้วยการบริหาร UFM กลาง
- คอมพิวเตอร์ประสิทธิภาพสูง (HPC)การจําลองวิจัย การจําลองสภาพอากาศ การจําลองพันธุกรรม ที่ต้องการการประกอบเนื้อเยื่อภายนอก
- ศูนย์ข้อมูลขนาดใหญ่ผ้า InfiniBand ขนาดใหญ่ที่ผู้จัดการ Subnet ภายนอกให้บริการการควบคุมแบบรวมกัน ผ่านสวิตช์หลายร้อยตัว
- Enterprise Cloud และการเงิน:ระบบเทรดความช้าต่ําที่มีการติดตามและการจัดการนโยบายกลาง
- รัฐบาลและการศึกษา:ห้องปฏิบัติการแห่งชาติ และศูนย์คอมพิวเตอร์ชั้นสูงของมหาวิทยาลัย ที่ต้องการอุปกรณ์บริหารงานผ้าพิเศษ

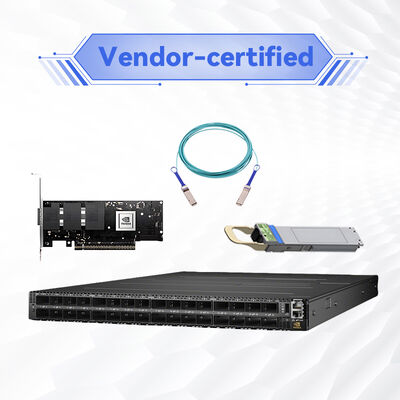

มีความสามารถในการทํางานร่วมกันได้อย่างสมบูรณ์แบบกับระบบนิเวเดีย InfiniBand: แอดป์เตอร์ ConnectX-6/7, สายเชื่อม LinkX และสวิตช์ซีรีส์ Quantum-2. มีความสามารถในการทํางานร่วมกันได้อย่างสมบูรณ์แบบกับอุปกรณ์ HDR, EDR และ FDRจําเป็นต้องมี Subnet Manager ทางภายนอก เช่น NVIDIA UFM (แนะนําสําหรับผ้าขนาดใหญ่), OpenSM, หรือ SM ที่สอดคล้องกับ IB อื่น ๆ ที่ทํางานบนเซอร์เวอร์หรือ VM ที่มอบหมาย รองรับการจําหน่าย Linux หลัก ๆ (RHEL, Ubuntu, Rocky Linux) และ Windows Server ด้วย Driver ที่เหมาะสม
| ปริมาตร | รายละเอียด (MQM9790-NS2R) |
|---|---|

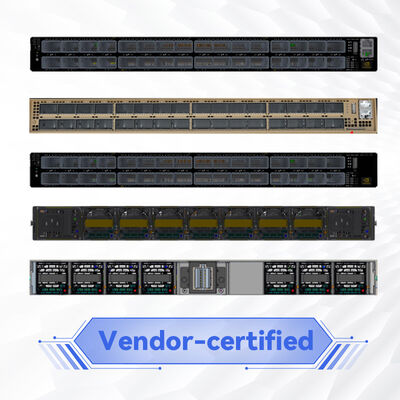

| ท่าเรือ | 32 เครื่องเชื่อม OSFP รองรับ 64 ท่าทาง 400Gb/s InfiniBand (NDR) หรือ 128 ท่าทาง 200Gb/s |
| อัตราการผลิตรวม | 51.2 Tb/s สองทิศ ไม่ปิด |
| ความสามารถในการส่งต่อพัสดุ | มากกว่า 66.5 พันล้านแพ็คเก็ตต่อวินาที (BPPS) |
| ประเภทการจัดการ | ไม่จัดการ ต้องการผู้จัดการ Subnet ภายนอก (UFM, OpenSM, หรืออื่น) |
| CPU และความจํา | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| พลังงาน | 1+1 อะไหล่, เปลี่ยนได้ร้อน, 200-240Vac, 80 Plus ทองคํา, ENERGY STAR รับรอง |
| การเย็น / การไหลของอากาศ | กระแสอากาศกลับ: เครื่องเชื่อมต่อกับพลังงาน (C2P) หน่วยพัดลมที่เปลี่ยนได้ร้อน |
| ขนาด (HxWxD) | 1.7 in (43.6mm) x 17.0 in (438mm) x 26.0 in (660.4mm) |
| น้ําหนัก | ประมาณ 14.5 กก. |
| อุณหภูมิการทํางาน | 0°C ถึง 40°C |
| ความชื้น (การทํางาน) | 10% ถึง 85% ไม่หมัก |
| ความสูง | สูงสุด 3050m |
| การปฏิบัติตามกฎหมาย | สินค้าที่ได้รับการจัดจําหน่าย |
| การรับประกัน | หลักฐาน 1 ปี (มีตัวเลือกขยาย) |
| เลขของชิ้นที่สั่งได้ (OPN) | คําอธิบาย | ทิศทางการไหลของอากาศ | การบริหาร |
|---|---|---|---|
| MQM9700-NS2F | 64 ท่าทาง 400Gb/s, บริหาร | P2C (พลังงานต่อต่อ / ต่อไป) | ผู้จัดการซับเน็ตบนเครื่อง |
| MQM9700-NS2R | 64 ท่าทาง 400Gb/s, บริหาร | C2P (เชื่อมต่อกับพลังงาน / กลับ) | ผู้จัดการซับเน็ตบนเครื่อง |
| MQM9790-NS2F | 64 ท่าทาง 400Gb/s ไม่จัดการ | P2C (ต่อ) | จําเป็นต้องมีผู้จัดการ Subnet นอก |
| MQM9790-NS2R | 64 ท่าทาง 400Gb/s ไม่จัดการ | C2P (กลับ) | จําเป็นต้องมีผู้จัดการ Subnet นอก |
สําหรับกระแสอากาศ C2P (เชื่อมต่อกับพลังงาน) อากาศเย็นเข้าจากด้านเชื่อมต่อ OSFP และออกผ่านด้านปั๊มพลังงาน ตรวจสอบการวางแผนการเย็นของศูนย์ข้อมูลของคุณก่อนสั่งซื้อMQM9790-NS2R เป็นทางเลือกที่เหมาะสมสําหรับราฟที่ต้องการการไหลอากาศกลับ.
- การจัดการผ้าแบบกลางเหมาะสําหรับการใช้งาน NVIDIA UFM ทําให้สามารถจัดการกระจกเดียวได้ ผ่านสวิทช์หลายร้อยตัว
- ความยืดหยุ่นการไหลของอากาศกลับ:การทําความเย็น C2P เหมาะสมกับการตั้งค่าทางเดินร้อน/เย็นของศูนย์ข้อมูลเฉพาะเจาะจง เพื่อปรับปรุงประสิทธิภาพทางความร้อน
- Radix สูงสุดใน 1U:ท่าทาง 64x 400G ลดระดับสวิตช์ให้น้อยที่สุด ลดความช้า และทําให้การติดสายง่ายขึ้น
- ประหยัดสําหรับผ้าขนาดใหญ่:กําจัดโปรเซสเซอร์ SM ที่ไม่จําเป็นเมื่อการจัดการภายนอกได้ถูกนําไปใช้
- ประหยัดพลังงาน:พลังงานไฟฟ้าทอง + และการควบคุมพัดลมที่ฉลาด ลด OPEX
- ความสามารถในการปรับขนาดในอนาคตการสนับสนุน SHARPv3 และการนําทางแบบปรับปรุงให้ความคุ้มครองการลงทุนสําหรับกรอบ AI รุ่นต่อไป
กลุ่มฮ่องกงสตาร์สอร์จ (Hong Kong Starsurge Group) ให้การสนับสนุนจากปลายไปปลาย รวมถึงการให้คําปรึกษาก่อนการขาย บริการบูรณาการ และโลจิสติกส์ทั่วโลก ทีมงานเทคนิคของเราให้การสนับสนุนการจัดจําหน่าย บริการ RMAและตัวเลือกการรับประกันยาว.สําหรับการสั่งซื้อจํานวนมาก, เราจัดส่งสายไฟและการรับรองการตั้งค่าที่กําหนดเอง. การสนับสนุนหลายภาษามีให้บริการสําหรับภูมิภาค APAC, EMEA และอเมริกา
• พิสูจน์แนวโน้มการไหลของอากาศ C2P ตรงกับรากของคุณ: ทางเย็นต้องอยู่ในด้านเชื่อมต่อ (OSFP)
• ผู้จัดการโซบีเน็ตภายนอกต้องอยู่บนผ้าเพื่อให้สวิทช์ทํางาน
• ใช้โมดูลและสายไฟฟ้าออปติกที่มีคุณสมบัติ NVIDIA เท่านั้น เพื่อรักษาความสมบูรณ์แบบและความสอดคล้องของสัญญาณ
• ความสูงในการทํางานสูงถึง 3050m; อุณหภูมิไม่เกิน 40°C
• คุณสมบัติ UFM ที่ก้าวหน้าบางส่วนอาจต้องมีใบอนุญาตแยก; ติดต่อทีมขาย Starsurge
• รายละเอียดที่ไม่ได้รับการยืนยันโดย NVIDIA ได้ถูกระบุว่าเป็นที่ให้
สร้างขึ้นในปี 2008 Starsurge เป็นผู้ให้บริการที่ขับเคลื่อนด้วยเทคโนโลยี ของเครือข่ายฮาร์ดแวร์ บริการไอที และระบบการบูรณาการและลูกค้าธุรกิจทั่วโลกด้วยทีมงานเทคนิคและการขายที่มีประสบการณ์ Starsurge ส่งพื้นฐานเครือข่ายที่ปรับแต่งตามความต้องการ รวมถึงการแก้ไข IoT การพัฒนาซอฟต์แวร์ที่กําหนดเอง และโลจิสติกส์ทั่วโลกแนวทางที่ลูกค้าเป็นหลักของเรา รับประกันคุณภาพที่น่าเชื่อถือ, การบริการที่ตอบสนอง และการออกแบบเครือข่ายที่สามารถปรับขนาดได้ ในฐานะพันธมิตรช่องทางที่ได้รับอนุญาตสําหรับแบรนด์ชั้นนํา เราเชื่อมโยงเทคโนโลยีที่ล้ําหน้ากับความสําเร็จในการจัดจําหน่ายในโลกจริง
ขอข้อเสนอราคา• NVIDIA ConnectX-6 / ConnectX-7 อัดแปลง InfiniBand
• NVIDIA Quantum-2 QM9700/9790 ซีรีสวิตช์
• สายสาย LinkX OSFP (ทองแดงแบบปาสิฟสูงสุด 3m, สายไฟฟ้าแบบออทติกสูงสุด 500m)
• ผู้จัดการเซบเน็ตภายนอก: NVIDIA UFM, OpenSM, SM ที่สอดคล้องกับ IB อื่น ๆ
• ระบบปฏิบัติการ: RHEL 8/9, Ubuntu 20.04/2204, Windows Server 2022 กับ Mellanox WinOF-2
✓ ตรวจสอบทิศทางการไหลของอากาศที่ต้องการ: C2P (เชื่อมต่อกับพลังงาน) เหมาะกับการจัดตั้งทางเดินเย็นของราคของคุณ
✓ ให้แน่ใจว่า Subnet Manager ของภายนอก (UFM หรือ OpenSM) ได้ถูกใช้งานและเข้าถึงบนผ้า
✓ วางแผนการเชื่อมสาย: 400G OSFP เป็น OSFP หรือแบ่งเป็น 2x200G
✓ ยืนยันการใส่พลังงาน: 200-240Vac กับการให้อาหารที่เหลือใช้
✓ สําหรับการใช้งานขนาดใหญ่ ขอการทบทวนการออกแบบโทปโลยีและการสนับสนุนการบูรณาการ UFM จากวิศวกร Starsurge
- หนังสือขาว: "การปรับขนาดผ้า AI ด้วย NVIDIA Quantum-2 และ UFM" (มีตามคําขอ)
- คู่มือการใช้งาน: ไฟท์ทรี VS ดรากอนฟไล + กับซีรีส์ QM9700
- แนวปฏิบัติที่ดีที่สุดเกี่ยวกับการไหลของอากาศ: การเลือก P2C vs C2P สําหรับการเย็นศูนย์ข้อมูล
- รายการความสอดคล้อง: สายไฟ OSFP ที่ได้รับการรับรองจาก NVIDIA สําหรับ NDR
