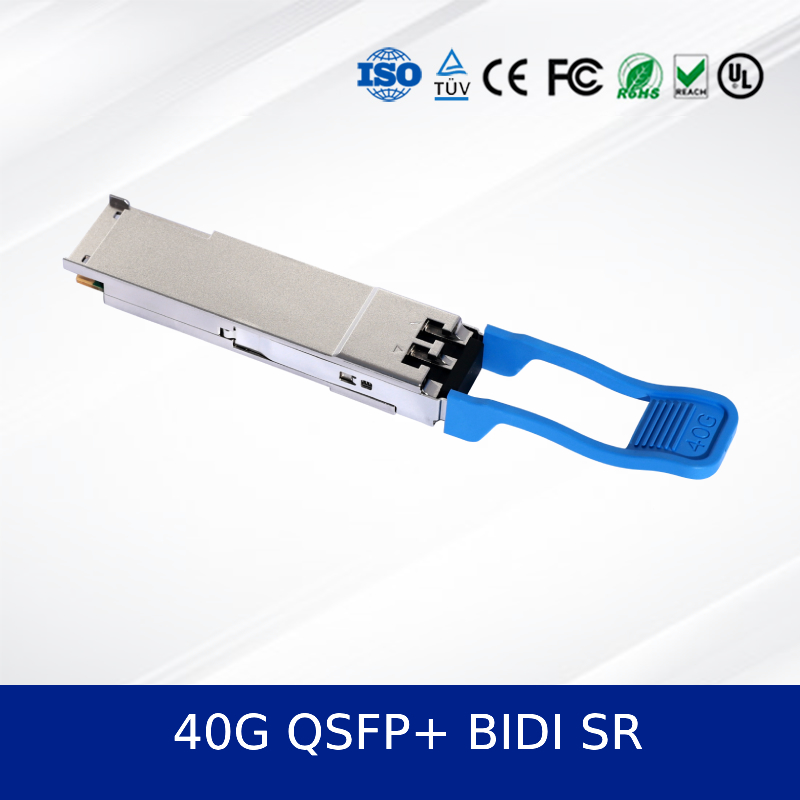

อีเธอร์เน็ตประสิทธิภาพสูง 40g Qsfp+ Bidi 850/908nm 40G QSFP+ BIDI SR โมดูลรับส่งสัญญาณออปติคัล Qsfp+ Bidi Module

โมดูลรับส่งสัญญาณออปติคัล 40Gb/s QSFP+ BIDI 850/908nm — ความหนาแน่นสูง, พลังงานต่ำ, สองทิศทาง

1. ภาพรวมผลิตภัณฑ์ 40G QSFP+ BIDI SR

CC-QJJ110L-SD เป็นโมดูลรับส่งสัญญาณออปติคัล 40Gb/s QSFP+ Bi-Directional (BIDI) ประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งานเครือข่ายดาต้าเซ็นเตอร์และความเร็วสูงขององค์กร รองรับเทคโนโลยีคลื่นความถี่คู่ (850nm/908nm) ผ่านเส้นใยเดี่ยว ทำให้ใช้โครงสร้างพื้นฐานไฟเบอร์ได้อย่างมีประสิทธิภาพ โมดูลออปติคัลนี้ทำงานบนแหล่งจ่ายไฟ 3.3V และติดตั้งในตัวเรือนโลหะที่ทนทานเพื่อเพิ่มความทนทาน

2. คุณลักษณะสำคัญของ 40G QSFP+ BIDI SR

• รองรับอัตราข้อมูล 40Gbps พร้อมการแปลง 4x10G NRZ เป็น 2x20G NRZ
• ฟอร์มแฟกเตอร์ QSFP+ แบบ Hot-pluggable
• เข้าถึงได้ถึง 70m บน OM3 และ 100m บนไฟเบอร์มัลติโหมด OM4
• อินเทอร์เฟซออปติคัล Bi-Directional ที่ใช้ VCSEL สองคลื่นความถี่
• การตรวจสอบการวินิจฉัยแบบดิจิทัลพร้อมการขัดจังหวะที่สามารถปิดบังได้
• การใช้พลังงานต่ำ: สูงสุด 3.5W
• อุณหภูมิการทำงาน: 0°C ถึง 70°C
• เป็นไปตามมาตรฐาน RoHS II

3. เทคโนโลยีและมาตรฐาน 40G QSFP+ BIDI SR

โมดูลรับส่งสัญญาณออปติคัลนี้เป็นไปตามมาตรฐาน QSFP+ MSA และใช้การมอดูเลต NRZ รองรับการสื่อสารแบบ Bi-Directional ผ่านเส้นใยเดี่ยวผ่านการแบ่งคลื่นความถี่ (WDM) อุปกรณ์นี้ได้รับการออกแบบมาเพื่อให้เป็นไปตามมาตรฐานความปลอดภัยของเลเซอร์ Class 1 ตาม IEC 60825-1 และข้อบังคับของ FDA

4. หลักการทำงานของ 40G QSFP+ BIDI SR

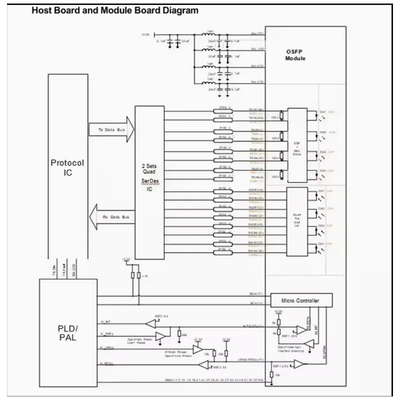

โมดูลจะแปลงสัญญาณอินพุตไฟฟ้า 4x10.3125 Gbps เป็นสัญญาณออปติคัล 2x20.625 Gbps โดยใช้สองคลื่นความถี่ที่แตกต่างกัน (850nm และ 908nm) สัญญาณเหล่านี้ถูกส่งและรับผ่านอินเทอร์เฟซไฟเบอร์ LC เดี่ยว ทำให้สามารถสื่อสารแบบ Full-duplex 40G ได้ DSP ในตัวช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณและความสามารถในการตรวจสอบ

5. การใช้งาน 40G QSFP+ BIDI SR

• การเชื่อมต่อระหว่างดาต้าเซ็นเตอร์และสถาปัตยกรรม spine-leaf
• คลัสเตอร์การประมวลผลประสิทธิภาพสูง (HPC)
• การรวมเครือข่ายองค์กร
• โครงสร้างพื้นฐานคลาวด์และเครือข่ายพื้นที่จัดเก็บข้อมูล (SAN)

6. ข้อมูลจำเพาะ 40G QSFP+ BIDI SR

7. ข้อดี

• การออกแบบ Bi-Directional ช่วยลดจำนวนไฟเบอร์และต้นทุนโครงสร้างพื้นฐาน
• การใช้พลังงานต่ำช่วยเพิ่มประสิทธิภาพการใช้พลังงาน
• ตัวเรือนโลหะที่แข็งแกร่งช่วยปรับปรุงประสิทธิภาพการทำงานของความร้อนและความน่าเชื่อถือ
• การตรวจสอบแบบดิจิทัลช่วยให้สามารถวินิจฉัยและบำรุงรักษาได้แบบเรียลไทม์
• เข้ากันได้กับสวิตช์และเราเตอร์ OEM หลัก

8. บริการและการสนับสนุน

เรามีการรับประกัน 3 ปีสำหรับโมดูลรับส่งสัญญาณออปติคัลทั้งหมด มีการสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน บริการติดฉลากแบบกำหนดเองและการทดสอบความเข้ากันได้ มีราคาขายส่งและตัวเลือก OEM

9. คำถามที่พบบ่อย

ถาม: โมดูลออปติคัลนี้รองรับระยะทางสูงสุดเท่าใด
ตอบ: รองรับได้ถึง 70m บนไฟเบอร์ OM3 และ 100m บนไฟเบอร์ OM4

ถาม: โมดูลนี้เข้ากันได้กับสวิตช์ Cisco/Juniper/ หรือไม่
ตอบ: ใช่ ได้รับการออกแบบมาให้เข้ากันได้กับแบรนด์หลัก โปรดยืนยันความเข้ากันได้เฉพาะรุ่น

ถาม: รองรับการตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM) หรือไม่
ตอบ: ใช่ ให้การสนับสนุน DDM เต็มรูปแบบสำหรับการตรวจสอบแบบเรียลไทม์

10. ข้อควรระวัง

• หลีกเลี่ยงการคายประจุไฟฟ้าสถิต (ESD) ระหว่างการจัดการ
• อย่าให้ลำแสงเลเซอร์สัมผัสกับดวงตาหรือผิวหนัง
• ใช้งานภายในช่วงอุณหภูมิและแรงดันไฟฟ้าที่ระบุ
• ใช้เฉพาะสายเคเบิลและขั้วต่อไฟเบอร์ออปติกที่เข้ากันได้
