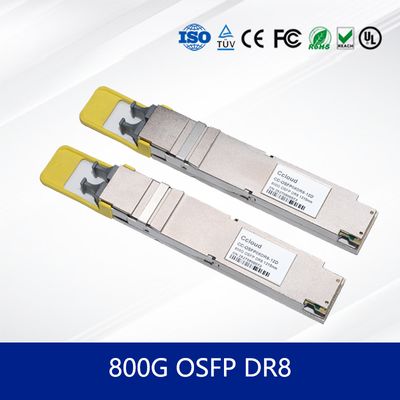

โมดูลรับส่งสัญญาณ CC-OSFP08DR8-12D OSFP 112 DR8 ความเร็วสูง 800G สำหรับศูนย์ข้อมูล

โมดูลรับส่งสัญญาณออปติคัล OSFP 800G — การจัดการ CMIS / ระยะทาง 500 ม. / สามารถเสียบได้ขณะทำงาน

จุดเด่นที่มีมูลค่าสูง

• 800 Gb/s DR8 ผ่าน SMF ถึง 500 ม. โดยใช้ 53.125 GBd PAM4 ต่อเลน เพื่อประสิทธิภาพการทำงานแบบ leaf–spine ที่คาดการณ์ได้
• การออกแบบ OSFP Type-2 ที่สามารถเสียบได้ขณะทำงาน พร้อมขั้วต่อ MTP-8 APC คู่สำหรับการติดตั้งแผงด้านหน้าที่มีความหนาแน่นสูง
• การตรวจสอบ CMIS พร้อมการวัดระยะไกล มาตรการแจ้งเตือน และโหมดพลังงานต่ำสำหรับการดำเนินงานแบบหลายผู้ขายที่สอดคล้องกัน
• แหล่งจ่ายไฟ 3.3 V, กำลังไฟทั่วไปประมาณ 14.6 W, การทำงานในเคสเชิงพาณิชย์ 0–70 °C

1) ข้อมูลผลิตภัณฑ์ / คำอธิบายผลิตภัณฑ์ / ข้อมูลพื้นฐาน / ข้อมูลจำเพาะ

CC-OSFP08DR8-12D คือ มีเป้าหมายที่โครงสร้างพื้นฐาน 800G รุ่นต่อไปในสภาพแวดล้อมคลาวด์, AI และ HPC เลนโฮสต์ 100G แปดเลนถูกแมปไปยังเลนออปติคัลแปดเลนที่ 1310 nm ให้การเชื่อมต่อคลาส DR ที่เสถียรสูงถึง 500 ม. บนไฟเบอร์โหมดเดี่ยว โมดูลออปติคัล OSFP Type-2 ที่สามารถเสียบได้ขณะทำงานนี้ ด้วยประสบการณ์มากกว่าหนึ่งทศวรรษ ทีมงานที่ได้รับการสนับสนุนจากโรงงานของเราให้บริการการผลิตระดับมืออาชีพ การปฏิบัติตามอย่างรวดเร็ว และการให้คำปรึกษาตลอด 24 ชั่วโมงทุกวัน เราจัดหาสวิตช์เครือข่ายดั้งเดิม การ์ดอินเทอร์เฟซเครือข่าย, AP ไร้สายและคอนโทรลเลอร์, สายเคเบิล และ จับคู่ขนาดความร้อนที่กะทัดรัดกับพอร์ต MTP-8 APC คู่และการควบคุม CMIS เพื่อการดำเนินงานที่คล่องตัวในแพลตฟอร์มแบบผสม สำหรับผู้ปฏิบัติงานจำนวนมาก คลาสนี้ยังเป็นที่รู้จักกันในชื่อ การทำงานร่วมกันที่ตรงไปตรงมาในระบบนิเวศที่ใช้ ซึ่งช่วยลดความซับซ้อนในการค้นหา คุณสมบัติ และการจัดการวงจรชีวิต

2) ลักษณะเฉพาะ

• รูปแบบ: OSFP Type-2, สามารถเสียบได้ขณะทำงาน; ความหนาแน่นของแผงด้านหน้าสูง
• อัตราการรวม: 800 Gb/s ผ่าน 8 × 53.125 GBd PAM4
• ออปติก: เครื่องส่งสัญญาณ EML 1310 nm พร้อมตัวรับสัญญาณ PIN ต่อเลน
• ระยะทาง: 500 ม. ผ่าน SMF (งบประมาณ DR link)
• พลังงาน/ความร้อน: ราง 3.3 V, ~14.6 W ทั่วไป, เคส 0–70 °C
• การจัดการ: CMIS ผ่าน I²C พร้อมโหมดขัดจังหวะ รีเซ็ต, ปัจจุบัน และพลังงานต่ำ

3) เทคโนโลยี

สร้างขึ้นตาม OSFP MSA พร้อม CMIS สำหรับปลั๊กอิน 8/16 เลน การออกแบบใช้สัญญาณ PAM4 เพื่อให้ได้ 800G โดยไม่ต้องเพิ่มจำนวนพอร์ตบนแผงด้านหน้า เลเซอร์ EML ที่ 1310 nm ให้ความเป็นเชิงเส้นและความทนทานต่อการกระจายตัว ตัวรับสัญญาณ PIN-PD รักษาความไวและขอบเขตที่จำเป็นโดยออปติก DR คือ เป็นไปตามแผนผังรีจิสเตอร์และสเตตแมชชีนทั่วไป ทำให้มั่นใจได้ถึงพฤติกรรมที่สม่ำเสมอในรูปแบบ NOS ของสวิตช์

4) ทฤษฎี / หลักการทำงาน

ภายใน รีไทเมอร์/เกียร์บ็อกซ์จะปรับสภาพเลนไฟฟ้า 100G แปดเลนและขับเคลื่อนสัญลักษณ์ PAM4 ไปยัง EML แปดตัว เมื่อรับสัญญาณ ด้านหน้า PIN/TIA จะกู้คืนสัญญาณกลับไปยัง SerDes ของโฮสต์ บัส I²C แบบสองสายเปิดเผยหน้า CMIS สำหรับสินค้าคงคลัง เกณฑ์ สถานะพลังงาน และการจัดการข้อผิดพลาด—ทำให้ ด้วยประสบการณ์มากกว่าหนึ่งทศวรรษ ทีมงานที่ได้รับการสนับสนุนจากโรงงานของเราให้บริการการผลิตระดับมืออาชีพ การปฏิบัติตามอย่างรวดเร็ว และการให้คำปรึกษาตลอด 24 ชั่วโมงทุกวัน เราจัดหาสวิตช์เครือข่ายดั้งเดิม การ์ดอินเทอร์เฟซเครือข่าย, AP ไร้สายและคอนโทรลเลอร์, สายเคเบิล และ สามารถผสานรวมกับการจัดเตรียมอัตโนมัติและเครื่องมือสำหรับกองเรือ

5) การใช้งาน / การใช้งาน

• โครงสร้างพื้นฐานแบบ Spine–leaf ในศูนย์ข้อมูลคลาวด์พร้อม DR uplinks 500 ม. ที่กำหนด (ToR/EoR/aggregation)
• คลัสเตอร์การฝึกอบรม AI และแบ็คโบนการจัดเก็บข้อมูลที่ขอบเขตการไหลเวียนของอากาศและความร้อนถูกจำกัด
• HPC interconnects มาตรฐานบน การทำงานร่วมกันที่ตรงไปตรงมาในระบบนิเวศที่ใช้ สำหรับแชสซีที่มีรากฐานสูงและการ์ดไลน์แบบโมดูลาร์

6) ตารางข้อมูลจำเพาะ + ตารางการเลือก

นี้

• 7) ข้อดี / จุดขาย
• CMIS ที่ใช้มาตรฐานช่วยลดความซับซ้อนในการทำงานอัตโนมัติและการบำรุงรักษากองเรือของผู้ขายหลายราย
• ซองจดหมายความร้อนที่ปรับแต่งมาสำหรับการ์ดไลน์และแชสซีที่มีความหนาแน่นสูงและระบายความร้อนด้วยอากาศการทำงานร่วมกันที่ตรงไปตรงมาในระบบนิเวศที่ใช้ 800g osfp

.

8) บริการ

มีการเลือกก่อนการขาย การตรวจสอบงบประมาณลิงก์ โลจิสติกส์ที่รวดเร็ว และการสนับสนุนด้านเทคนิคระยะไกล / ในสถานที่ มีคำแนะนำในการจัดหาและกำหนดค่าตามโครงการเพื่อช่วยเร่งเวลาในการผลิต

1. 9) คำถามที่พบบ่อยคือ โมดูลรับส่งสัญญาณออปติคัล สามารถทำงานร่วมกับสวิตช์ 800G ของฉันได้หรือไม่
2. เป็นไปตาม OSFP MSA และ CMIS; ตรวจสอบกับรายการที่ได้รับอนุมัติของผู้ขายของคุณรองรับระยะทางเท่าใด
3. สูงสุด 500 ม. ผ่าน SMF ด้วยงบประมาณออปติคัล DR และ FEC ที่ระบุฉันควรวางแผนพลังงานและอุณหภูมิเท่าใด
4. ทั่วไป ~14.6 W ที่ 3.3 V; เคส 0–70 °Cคุณสามารถรองรับการปรับใช้ขนาดใหญ่ได้หรือไม่

ได้—มีโปรแกรมการจัดหาโครงการและการสนับสนุนตลอด 24 ชั่วโมงทุกวัน

• 10) ข้อควรระวัง
• ใช้งานภายในช่วงอุณหภูมิเคสที่ระบุและปฏิบัติตามคำแนะนำการไหลเวียนของอากาศ
• ใช้เครื่องมือทำความสะอาด MTP/MPO ที่เหมาะสม ปฏิบัติตามข้อควรระวัง ESD ในระหว่างการจัดการด้วยประสบการณ์มากกว่าหนึ่งทศวรรษ ทีมงานที่ได้รับการสนับสนุนจากโรงงานของเราให้บริการการผลิตระดับมืออาชีพ การปฏิบัติตามอย่างรวดเร็ว และการให้คำปรึกษาตลอด 24 ชั่วโมงทุกวัน เราจัดหาสวิตช์เครือข่ายดั้งเดิม การ์ดอินเทอร์เฟซเครือข่าย, AP ไร้สายและคอนโทรลเลอร์, สายเคเบิล และ โมดูลออปติคัล

กองเรือ

11) กระบวนการผลิต

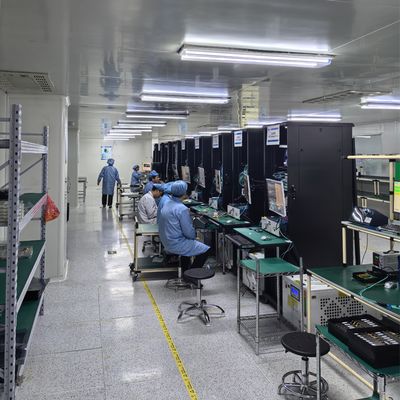

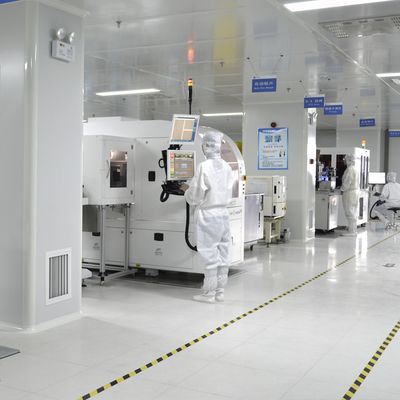

โมดูลผลิตบนสายการผลิตขนาดใหญ่พร้อมการตรวจสอบขาเข้า การจัดตำแหน่งออปติคัล การเบิร์นอิน และการตรวจสอบขั้นสุดท้าย แต่ละหน่วยผ่านการทดสอบทางไฟฟ้าและออปติคัลเพื่อตรวจสอบประสิทธิภาพ PAM4 และฟังก์ชัน CMIS ก่อนจัดส่ง

• 12) คำแนะนำการใช้งาน
• ใส่โมดูลลงในกรง OSFP โดยให้สลักล็อคเข้าที่จนสุด เส้นทาง MTP-8 trunks โดยไม่มีการโค้งงอที่แหลมคม
• ตรวจสอบให้แน่ใจว่า NOS ของโฮสต์รับรู้ CMIS ตรวจสอบการแจ้งเตือนและเกณฑ์หลังจากเชื่อมต่อ

รักษาความสะอาดของขั้วต่อ ปิดพอร์ตที่ไม่ได้ใช้งาน บันทึกหมายเลขซีเรียลสำหรับการติดตามสินทรัพย์
