400G OSFP SR4 Optical Transceiver Module 100m OM4, MPO-12, CMIS 5.0 สําหรับอีเทอร์เน็ตศูนย์ข้อมูล
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model Number: | 400G OSFP SR4 |
| เอกสาร: | 400G OSFP SR4.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04SR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
รายละเอียดสินค้า

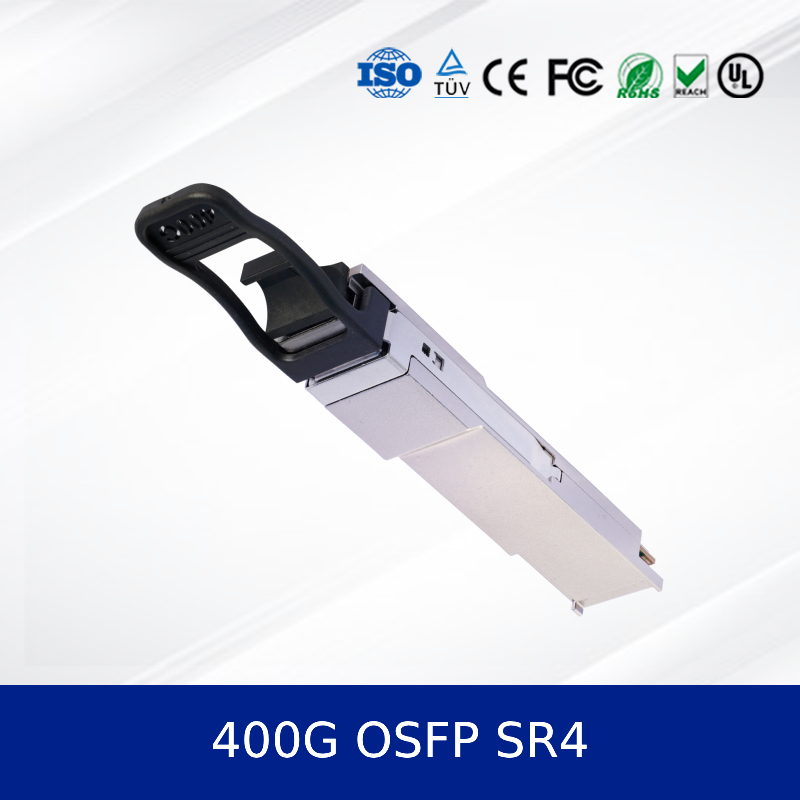

400G OSFP SR4 Optical Transceiver — CC-OSFP04SR4-12D
เปิดใช้งานการเชื่อมต่อศูนย์ข้อมูลความเร็วสูงด้วย โมดูลรับส่งสัญญาณออปติคัลของเรา ซึ่งออกแบบมาสำหรับแอปพลิเคชัน 400 Gigabit Ethernet และ InfiniBand NDR โมดูลออปติคัลนี้ ให้ระยะทางสูงสุด 100 เมตรบนไฟเบอร์มัลติโหมด OM4 มีขั้วต่อ MPO-12 APC และเป็นไปตาม CMIS 5.0 สำหรับการจัดการขั้นสูง เหมาะสำหรับสภาพแวดล้อมเครือข่ายความหนาแน่นสูงที่ต้องการการส่งข้อมูลที่เชื่อถือได้และมีแบนด์วิธสูง
คุณสมบัติหลัก
- ฟอร์มแฟกเตอร์ OSFP แบบ Hot-pluggable พร้อมขั้วต่อ MPO-12 APC
- รองรับการกำหนดค่า 400GBASE-SR4 และ breakout (4x100G)
- ระยะทางสูงสุด 70 เมตรบนไฟเบอร์มัลติโหมด OM3 และ 100 เมตรบน OM4
- สอดคล้องกับ CMIS Rev 5.0 สำหรับการจัดการที่ครอบคลุม
- การใช้พลังงานต่ำ: 8.5W (400G) และ 6.5W (200G)
- การตรวจสอบการวินิจฉัยแบบดิจิทัลผ่านอินเทอร์เฟซ I2C
- เป็นไปตามมาตรฐาน RoHS และความปลอดภัยของเลเซอร์ Class 1
เทคโนโลยีและมาตรฐาน
นี้ โมดูลรับส่งสัญญาณออปติคัลเป็นไปตามมาตรฐาน OSFP MSA, IEEE P802.3db/D3.0 และ IEEE P802.3ck ใช้สัญญาณ PAM4 ที่ 53.125 GBaud ต่อเลน และรวมการวินิจฉัยขั้นสูงสำหรับการตรวจสอบและจัดการประสิทธิภาพแบบเรียลไทม์
หลักการทำงาน
The โมดูลออปติคัลแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติคัลโดยใช้เทคโนโลยี VCSEL สำหรับการส่งผ่านไฟเบอร์มัลติโหมด ส่วนรับสัญญาณใช้โฟโตไดโอด PIN สำหรับการตรวจจับที่มีความไวสูง วงจรการกู้คืนสัญญาณนาฬิกาและข้อมูลภายใน (CDR) ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณและ jitter น้อยที่สุด รองรับการส่งข้อมูลความเร็วสูง
แอปพลิเคชัน
- การเชื่อมต่อศูนย์ข้อมูลและเครือข่ายแบ็คโบน
- การประมวลผลประสิทธิภาพสูงและโครงสร้างพื้นฐานคลาวด์
- สวิตช์และเราเตอร์ 400G Ethernet
- แอปพลิเคชัน InfiniBand NDR
- เครือข่ายโทรคมนาคมและผู้ให้บริการ
ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า |
|---|---|
| อัตราข้อมูล | 400G (4x100G) |
| ความยาวคลื่น | 850nm |
| ระยะทางสูงสุด (OM4) | 100m |
| ขั้วต่อ | MPO-12 APC |
| การใช้พลังงาน | 8.5W (400G), 6.5W (200G) |
| อุณหภูมิในการทำงาน | 0°C ถึง 70°C |
ข้อมูลการสั่งซื้อ
| รุ่น | คำอธิบาย |
|---|---|
| CC-OSFP04SR4-12D | 400G SR4, 100m OM4, 0°C ถึง 70°C |
ข้อดี
- ความหนาแน่นของแบนด์วิธสูงด้วยความจุ 400G
- โครงสร้างที่แข็งแกร่งพร้อมขั้วต่อ MPO-12 เพื่อการเชื่อมต่อที่เชื่อถือได้
- การวินิจฉัยแบบดิจิทัลขั้นสูงสำหรับการตรวจสอบและแก้ไขปัญหาแบบเรียลไทม์
- การปฏิบัติตามมาตรฐานอุตสาหกรรมช่วยให้มั่นใจได้ถึงการทำงานร่วมกันได้
- โหมดพลังงานที่ยืดหยุ่นเพื่อประสิทธิภาพการใช้พลังงานที่ดีที่สุด
บริการและการสนับสนุน
เรามีการรับประกัน 5 ปี การสนับสนุนด้านเทคนิคทั่วโลก และตัวเลือกการจัดหาที่ยืดหยุ่น ทีมงานของเราให้คำปรึกษาและช่วยเหลือด้านการบูรณาการตลอด 24 ชั่วโมงทุกวันเพื่อรับประกันการปรับใช้และการดำเนินงานที่ราบรื่น
คำถามที่พบบ่อย
ถาม: ระยะทางสูงสุดของตัวรับส่งสัญญาณนี้คืออะไร
ตอบ: รองรับสูงสุด 70 เมตรบนไฟเบอร์มัลติโหมด OM3 และ 100 เมตรบน OM4
ถาม: รองรับการวินิจฉัยแบบดิจิทัลหรือไม่
ตอบ: ใช่ มีการตรวจสอบการวินิจฉัยแบบดิจิทัลที่ครอบคลุมผ่านอินเทอร์เฟซ I2C
ถาม: เข้ากันได้กับโครงสร้างพื้นฐานที่มีอยู่หรือไม่
ตอบ: ใช่ ได้รับการออกแบบมาให้เข้ากันได้กับพอร์ต OSFP มาตรฐานและเครือข่ายไฟเบอร์มัลติโหมด
ข้อควรระวัง
- หลีกเลี่ยงการงอไฟเบอร์เกินรัศมีการโค้งงอขั้นต่ำ
- ตรวจสอบให้แน่ใจว่าทำความสะอาดขั้วต่อ MPO อย่างเหมาะสมเพื่อป้องกันการปนเปื้อน
- ใช้งานภายในช่วงอุณหภูมิและความชื้นที่ระบุ
- ปฏิบัติตามขั้นตอนการป้องกันไฟฟ้าสถิต (ESD) ในระหว่างการจัดการ
บทนำบริษัท

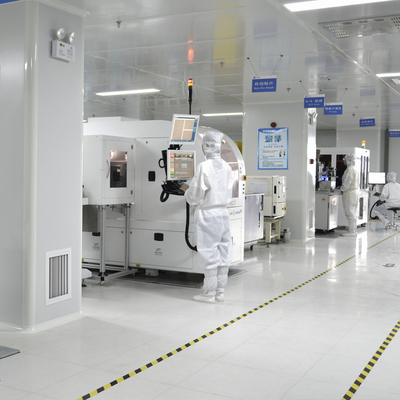

ด้วยประสบการณ์ในอุตสาหกรรมกว่าทศวรรษ เราดำเนินงานโรงงานผลิตขนาดใหญ่และรักษาทีมงานด้านเทคนิคที่แข็งแกร่ง เราเป็นตัวแทนแบรนด์ชั้นนำ ได้แก่ Mellanox, Ruckus, Aruba และ Extreme กลุ่มผลิตภัณฑ์ของเราประกอบด้วยสวิตช์เครือข่าย อะแดปเตอร์ จุดเชื่อมต่อไร้สาย ตัวควบคุม และสายเคเบิลใหม่ดั้งเดิม เรามีสินค้าคงคลังมากกว่า 10 ล้านหน่วย เพื่อให้มั่นใจว่ามีอุปทานเพียงพอและราคาที่แข่งขันได้ ความมุ่งมั่นของเราในด้านคุณภาพและการบริการทำให้เราได้รับชื่อเสียงในตลาดโลก
