400G OSFP VR4 Optical Transceiver Module โซลูชั่นไฟเบอร์มัลติโมดความเร็วสูง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 400G OSFP 112 VR4 CC-OSFP04VR4-12D |
| เอกสาร: | 400G OSFP VR4.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04VR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
รายละเอียดสินค้า

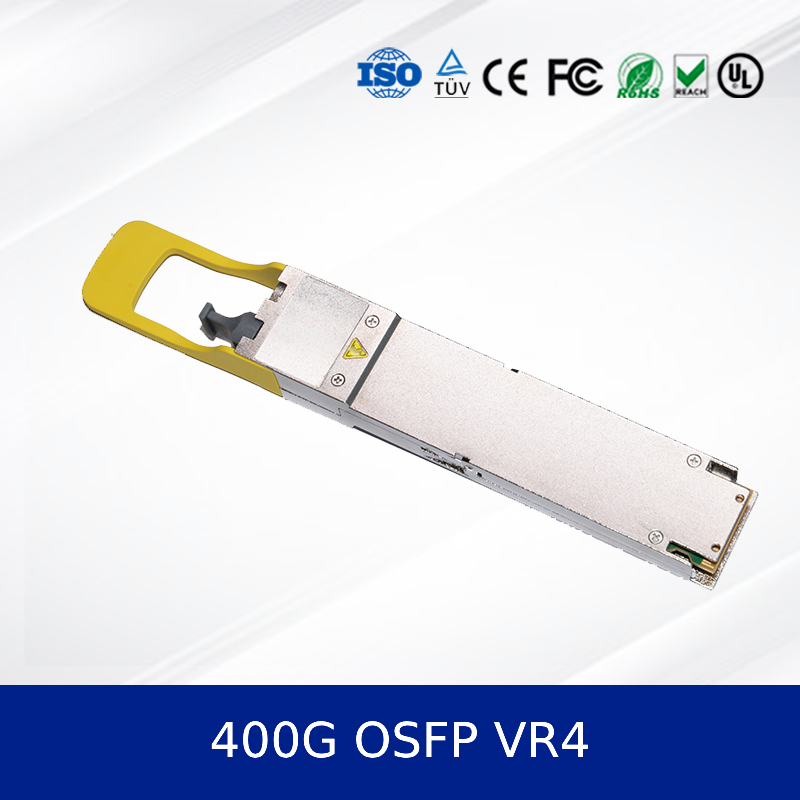

โมดูลรับส่งสัญญาณออปติคัล 400G OSFP VR4 — โซลูชันไฟเบอร์มัลติโหมดความเร็วสูง
ภาพรวมผลิตภัณฑ์
โมดูลรับส่งสัญญาณออปติคัล400G OSFP VR4 Optical Transceiver (รุ่น: CC-OSFP04VR4-12D) เป็นตัวรับส่งสัญญาณประสิทธิภาพสูงแบบ hot-pluggable ที่ออกแบบมาสำหรับศูนย์ข้อมูลยุคหน้าและเครือข่ายความเร็วสูง รองรับการใช้งาน 400G Ethernet และ InfiniBand NDR ด้วยระยะทางสูงสุด 50 เมตรบนไฟเบอร์มัลติโหมด OM4 โมดูลออปติคัล นี้มีคุณสมบัติการใช้พลังงานต่ำ การวินิจฉัยดิจิทัลขั้นสูง และสอดคล้องกับมาตรฐานอุตสาหกรรม
คุณสมบัติหลัก
- ฟอร์มแฟกเตอร์ OSFP แบบ Hot-pluggable
- สอดคล้องกับ OSFP MSA, CMIS Rev 5.0+, IEEE P802.3db/D3.0 และ IEEE P802.3ck
- การมอดูเลตไฟฟ้าและออปติคัลแบบ 4 ช่องสัญญาณ 100G-PAM4
- การใช้พลังงานสูงสุด: 8.5W (โหมด 400G), 6.5W (โหมด 200G)
- ขั้วต่อ MPO-12 APC เดี่ยว
- อุณหภูมิการทำงาน: 0°C ถึง 70°C
- การตรวจสอบการวินิจฉัยดิจิทัลผ่านอินเทอร์เฟซ I2C
เทคโนโลยี
โมดูลรับส่งสัญญาณออปติคัล ใช้เทคโนโลยีการมอดูเลต PAM4 ด้วยอัตราสัญญาณ 53.125 GBd ต่อเลน สอดคล้องกับ Common Management Interface Specification (CMIS) และรองรับคุณสมบัติขั้นสูง เช่น โหมดพลังงานต่ำและการตรวจสอบแบบเรียลไทม์หลักการทำงาน
โมดูลจะแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติคัลโดยใช้เลเซอร์ปล่อยแสงพื้นผิวโพรงแนวตั้ง (VCSELs) สี่ตัวที่ทำงานที่ความยาวคลื่น 850nm สัญญาณออปติคัลที่ได้รับจะถูกแปลงกลับเป็นสัญญาณไฟฟ้าผ่านโฟโตไดโอด การออกแบบที่เข้ากันได้กับ
800g osfp ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของข้อมูลสูงและอัตราข้อผิดพลาดบิตต่ำ (BER)การใช้งาน
เครือข่าย InfiniBand NDR
- ศูนย์ข้อมูล 400G Ethernet
- แอปพลิเคชัน 4x100GbE breakout
- การประมวลผลสมรรถนะสูง (HPC)
- โครงสร้างพื้นฐานคลาวด์
- ข้อมูลจำเพาะ
พารามิเตอร์
| ต่ำสุด | ทั่วไป | สูงสุด | หน่วย | ความยาวคลื่น |
|---|---|---|---|---|
| 844 | 850 | 863 | นาโนเมตร | กำลังส่งเฉลี่ย |
| -4.6 | - | 50 | dBm | การใช้พลังงาน (400G) |
| - | 50 | 50 | วัตต์ | ระยะการทำงาน (OM4) |
| 2 | - | 50 | เมตร | ข้อดี |
การใช้พลังงานต่ำกว่าเมื่อเทียบกับ
- โมดูลรับส่งสัญญาณออปติคัล ที่คล้ายกัน
- ประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมที่มีอุณหภูมิสูง
- ความเข้ากันได้แบบย้อนหลังกับโหมด 200G โดยใช้ตัวแยกไฟเบอร์
- การวินิจฉัยดิจิทัลที่ครอบคลุมสำหรับการตรวจสอบแบบเรียลไทม์
บริการและการสนับสนุน
เรามีการรับประกัน 3 ปี การจัดส่งที่รวดเร็ว และการสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน ทีมงานของเราให้ความช่วยเหลือในการผสานรวมและบริการกำหนดค่าแบบกำหนดเองเพื่อให้มั่นใจถึงการใช้งานที่ราบรื่น
คำถามที่พบบ่อย
รองรับระยะทางสูงสุดเท่าใด
สูงสุด 30 เมตรบนไฟเบอร์มัลติโหมด OM3 และ 50 เมตรบน OM4
โมดูลนี้เข้ากันได้กับโหมด 200G หรือไม่
ใช่ ทำงานเป็นตัวรับส่งสัญญาณ 200G พร้อมตัวแยกไฟเบอร์ 2 เส้น
การใช้พลังงานในโหมดพลังงานต่ำคืออะไร
สูงสุด 1.5W
ข้อควรระวัง
- ตรวจสอบให้แน่ใจว่าพอร์ตโฮสต์ OSFP เข้ากันได้
- หลีกเลี่ยงการงอสายไฟเบอร์เกินรัศมีการโค้งงอขั้นต่ำ
- ทำงานภายในช่วงอุณหภูมิและความชื้นที่ระบุ
- ปฏิบัติตามขั้นตอนการป้องกัน ESD ระหว่างการจัดการ
บทนำบริษัท

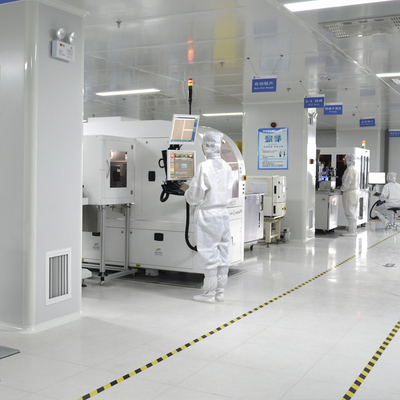

China Cloud Electro Optics Technology Co., Ltd. มีประสบการณ์กว่าทศวรรษในอุตสาหกรรมฮาร์ดแวร์เครือข่าย ด้วยโรงงานผลิตขนาดใหญ่และทีมงานด้านเทคนิคที่แข็งแกร่ง เราให้บริการลูกค้าทั่วโลกด้วยผลิตภัณฑ์คุณภาพสูง รวมถึง โมดูลออปติคัล สวิตช์ การ์ดเครือข่าย และโซลูชันไร้สาย เราเป็นตัวแทนของแบรนด์ชั้นนำ เช่น Mellanox, Ruckus, Aruba และ Extreme สินค้าคงคลังจำนวนมากและการสนับสนุนอย่างมืออาชีพของเราช่วยให้มั่นใจได้ถึงการจัดหาที่เชื่อถือได้และบริการที่เป็นเลิศสำหรับทุกความต้องการด้านเครือข่ายของคุณ
