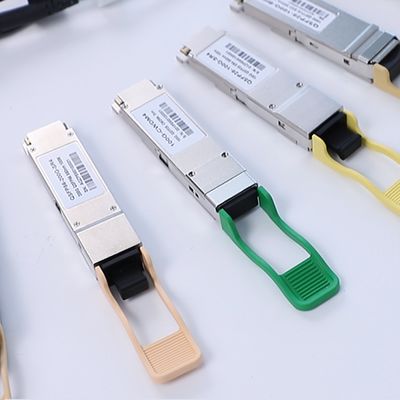

โมดูลรับส่งสัญญาณออปติคัล QSFP112 SR4 ความเร็วสูง 400G ความเร็วสูง 850nm 100m MMF
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 400G OSFP 112 SR4 CC-OSFP04SR4-12D |
| เอกสาร: | QSFP112 400G SR4.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04VR4-12D |
|---|---|---|---|
| Performance: | 400G QSFP112 SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| เน้น: | ตัวรับส่งสัญญาณ 400G QSFP112 SR4,โมดูลรับส่งสัญญาณออปติคัล 400G,โมดูลเครื่องรับสัญญาณแสง 850nm |
||
รายละเอียดสินค้า

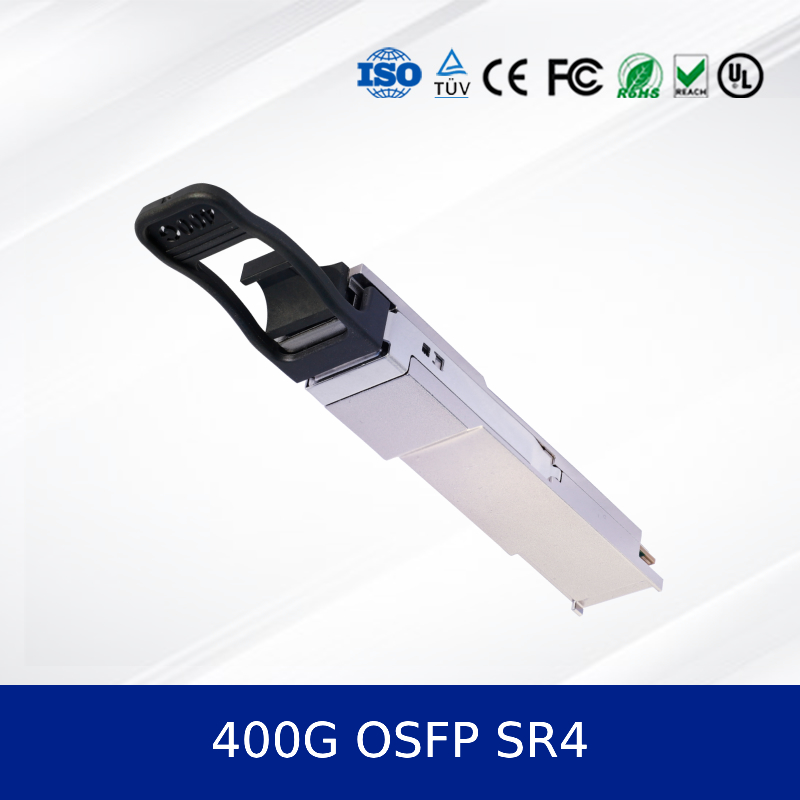

โมดูลตัวรับสัญญาณออปติก 400G QSFP112 SR4
สัมผัสการเชื่อมต่อศูนย์ข้อมูลที่มีประสิทธิภาพสูงกับ 400G QSFP112 SR4 ของเราโมดูลเครื่องรับสัญญาณแสงออกแบบมาเพื่อการใช้งานไฟเบอร์มัลติโมดในระยะสั้น โมดูลนี้รองรับอัตราการส่งข้อมูลถึง 425Gbps มากกว่า 100m โดยใช้ไฟเบอร์ OM4และการติดตามการวินิจฉัยอย่างแข็งแรงเป็นทางออกที่เหมาะสมสําหรับศูนย์ข้อมูลที่ทันสมัยและเครือข่ายความเร็วสูง
ลักษณะสําคัญ
- ปัจจัยรูปแบบ QSFP112 ที่ติดต่อได้ร้อน พร้อมการติดตามการวินิจฉัยดิจิตอล (DDM)
- 4 เลนอิสระที่ 106.25Gbps ต่อเลน รวม 425Gbps
- ระยะทางถึง 100 เมตรบนเส้นใย OM4
- เทคโนโลยีเลเซอร์และเครื่องรับ PIN VCSEL 850nm
- การบริโภคพลังงานต่ํามากสุด 10W
- สอดคล้องกับ IEEE 802.3db, 802.3ck และ CMIS 40
- RoHS 6/6 ที่สอดคล้องและสินค้าเลเซอร์ประเภท 1
เทคโนโลยีและมาตรฐาน
นี่โมดูลออปติกตอบสนองกับมาตรฐานอุตสาหกรรมรวมถึง IEEE 802.3db, IEEE 802.3ck และ QSFP112 MSA. มันใช้การปรับปรุง PAM4 และสนับสนุน 400GAUI-4 อินเตอร์เฟซไฟฟ้าโมดูลรวมระบบวินิจฉัยดิจิตอลที่ทันสมัย เพื่อการติดตามอุณหภูมิในเวลาจริง, โวลเตจ, พลังงาน TX / RX, และกระแสปรับปรุง
หลักการทํางาน
เครื่องรับสัญญาณแปลงสัญญาณไฟฟ้าเป็นสัญญาณออทคิค โดยใช้เลเซอร์ VCSEL ขนาด 850nm จํานวน 4 เครื่อง แต่ละเลนทํางานอย่างอิสระ โดยส่งข้อมูลผ่านไฟเบอร์ OM4 ผ่านเครื่องเชื่อม MPO-12ด้านผู้รับ, พันธมิตรไฟฟ้าโฟตดิโอเดส PIN เปลี่ยนสัญญาณทางออปติกเป็นข้อมูลไฟฟ้า เพื่อให้การสื่อสารความเร็วสูงและความช้าต่ํา
การใช้งาน
- การเชื่อมต่อระหว่างศูนย์ข้อมูลและสถาปัตยกรรมกระดูกสันหลัง
- คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC)
- โครงสร้างอินฟราสคราสต์และเครือข่ายธุรกิจ
- เครือข่ายหลักโทรคมนาคมและ ISP
รายละเอียด
| ปริมาตร | มูลค่า | หน่วย |
|---|---|---|
| อัตราข้อมูล | 425 | Gbps |
| ความยาวคลื่น | 850 | nm |
| ระยะทางสูงสุด | 100 | m |
| ประเภทเส้นใย | OM4 MMF | - |
| การบริโภคพลังงาน | ≤10 | W |
| อุณหภูมิการทํางาน | 0 ถึง +70 | °C |
ข้อดี
- ความหนาแน่นของท่าเรือที่สูงขึ้นและกําลังต่อบิตที่ต่ํากว่าเมื่อเทียบกับรุ่นก่อน
- สอดคล้องอย่างเต็มที่กับมาตรฐาน MSA และ IEEE สําหรับความเข้ากันได้อย่างกว้างขวาง
- DDM ระดับสูงสําหรับการติดตามสภาพเครือข่ายในเวลาจริง
- หลังคาโลหะแข็งแรงเพื่อการผลิต EMI ที่ดีขึ้น
บริการและการสนับสนุน
เราให้การรับประกัน 5 ปี, การสนับสนุนทางเทคนิค 24/7 และการจัดส่งทั่วโลก ทีมงานของเราให้การสนับสนุนการบูรณาการและบริการการปรับแต่งตามต้องการ เพื่อให้การจัดจําหน่ายเรียบร้อย
FAQ
ถาม: ระยะทางสูงสุดที่รองรับได้คืออะไร?
A: นี่โมดูลเครื่องรับสัญญาณแสงรองรับความยาวถึง 100 เมตรบนไฟเบอร์ OM4
ถาม: มันเข้ากันได้กับสวิตช Cisco/Juniper/Arista ไหม?
ตอบ: ใช่ครับ มันถูกออกแบบมาเพื่อให้เข้ากันได้กับแบรนด์หลักๆ ที่รองรับตัวประกอบรูปแบบ QSFP112
คําถาม: มีข้อมูลการวินิจฉัยอะไรบ้าง?
A: อุณหภูมิ, โวลเตจ, พลังงาน TX/RX, และกระแสความคัดแย้งต่อช่องทาง
ข้อควรระวัง
- ทํางานภายในช่วงอุณหภูมิและความชื้นที่กําหนด
- ใช้เครื่องป้องกัน ESD ที่เหมาะสมระหว่างการจัดการ
- รับรองความสอดคล้องของระบบโฮสต์ ก่อนการติดตั้ง
- หลีกเลี่ยงการบิดสายไฟเบอร์เกินรัศมีบิดขั้นต่ํา
การแนะนําบริษัท

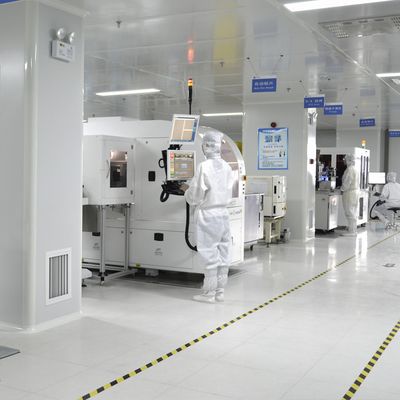

ด้วยประสบการณ์ในอุตสาหกรรมมากกว่าสิบปี เราดําเนินการโรงงานผลิตขนาดใหญ่และดูแลทีมงานเทคนิคที่แข็งแกร่ง เราแทนแบรนด์ชั้นนํา เช่น Mellanox, Ruckus, Aruba และ Extremeสายพันธุ์สินค้าของเรารวมถึงสวิทช์เครือข่ายใหม่เดิมเราเก็บสินค้ามากกว่า 10 ล้านดอลลาร์ เพื่อให้บริการที่น่าเชื่อถือและราคาที่แข่งขันได้ความมุ่งมั่นในคุณภาพและการบริการ ได้ทําให้เรามีชื่อเสียงที่ดีในตลาดโลก.
