โมดูลรับส่งสัญญาณออปติคัล 200G QSFP56 SR4 CDR ระยะ 100 เมตร บนไฟเบอร์ Om4 / 70 เมตร บนไฟเบอร์ Om3 การเชื่อมต่อความเร็วสูงสำหรับศูนย์ข้อมูล
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 200G QSFP56 SR4 CDR |
| เอกสาร: | 200G QSFP56 SR4 CDR.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | โมดูลตัวรับส่งสัญญาณแสง | หมายเลขรุ่น: | CC-QRR110M-SD |
|---|---|---|---|
| ผลงาน: | 200G QSFP56 SR4 CDR | ความเร็ว: | 200 กรัม |
| ข้อมูลจำเพาะ: | 400*265*100 มม. | ร้อนแรง: | ใช่ |
| แรงดันไฟฟ้า: | 3.3 V | อุณหภูมิกรณีทำงาน: | เชิงพาณิชย์ 0–70 ° C; 10G เสนอตัวเลือกอุตสาหกรรม –40–85 ° C |
| การจัดการ / การวินิจฉัย: | ความเร็วสูง: CMIS Rev 5.0+ พร้อมI²C; 10G: SFF-8472 DDM พร้อมI²C | แอปพลิเคชัน: | Ethernet Data-Center, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation |
| การปฏิบัติตามกฎระเบียบ / สิ่งแวดล้อม: | CE/FCC/UL/TUV/ROHS | เงื่อนไข: | ใหม่ |
รายละเอียดสินค้า
200G QSFP56 SR4 CDR ภาพรวมสินค้า

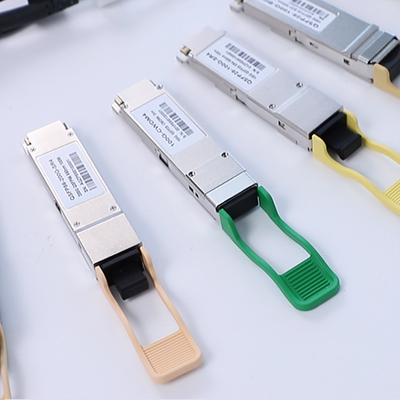

รายการโมดูลเครื่องรับสัญญาณแสงCC-QRR110M-SD เป็นตัวรับแบบ QSFP56 ที่มีประสิทธิภาพสูง และถูกออกแบบมาเพื่อการใช้งานในระบบอีเทอร์เน็ต 200G มันรองรับอัตราการส่งข้อมูล 4x53.125 Gb/s โดยใช้การปรับปรุง PAM4ส่งสัญญาณที่น่าเชื่อถือได้สูงถึง 100m ผ่านไฟเบอร์ OM4 มัลติโมดนี่โมดูลออปติกได้ถูกออกแบบมาสําหรับสภาพแวดล้อมศูนย์ข้อมูลที่ต้องการความกว้างของแบนด์วิดสูง การบริโภคพลังงานต่ํา และการทํางานที่แข็งแกร่ง
200G QSFP56 SR4 ลักษณะสําคัญของ CDR
- ปัจจัยรูปแบบ QSFP56 ที่ติดต่อได้ร้อน
- สาย 4x26.5625 GBd ด้วยการปรับปรุง PAM4
- ความยาวถึง 70m บน OM3 และ 100m บน OM4 MMF
- แหล่งพลังงาน 3.3V ครั้งเดียว, การบริโภคสูงสุด 4W
- อุณหภูมิห้องทํางาน: 0 °C ถึง + 70 °C
- อินเตอร์เฟซเครื่องเชื่อม MPO-12
- สอดคล้องกับ RoHS
200G QSFP56 SR4 เทคโนโลยีและมาตรฐาน CDR
นี่โมดูลเครื่องรับสัญญาณแสงสอดคล้องกับ IEEE 802.3cd สําหรับ 200GBASE-SR4 Ethernet, SFF 8679 สําหรับรายละเอียดทางกลและไฟฟ้า และรองรับ CMIS 4.0 หรือ SFF8636 สําหรับฟังก์ชันการจัดการมันใช้เทคโนโลยี VCSEL 850nm และ PIN photodiode array ที่ทันสมัย เพื่อให้ความสมบูรณ์แบบของข้อมูลความเร็วสูงและอัตราความผิดพลาดของบิตที่ต่ํา.
หลักการทํางาน
โมดูลแปลงสายไฟฟ้าสี่สายเป็นสัญญาณออปติก โดยใช้ระบบ VCSEL แต่ละสายทํางานที่ 26.5625 GBaud โดยใช้การปรับปรุง PAM4พันธมิตรไฟฟ้าโฟโตไดโอเดส PIN เปลี่ยนสัญญาณแสงเข้าเป็นข้อมูลไฟฟ้าวงจร CDR (นาฬิกาและการฟื้นฟูข้อมูล) ที่บูรณาการรับประกันความสมบูรณ์ของสัญญาณและลดความสั่นสะเทือนให้น้อยที่สุด
200G QSFP56 SR4 แอพลิเคชั่น CDR
- เครื่องสวิทช์และรูเตอร์ Ethernet 200G
- สถาปัตยกรรมกระดูกสันหลังศูนย์ข้อมูล
- คลัสเตอร์คอมพิวเตอร์ที่มีประสิทธิภาพสูง
- การเชื่อมโยง আন্তঃกองทุนในเมฆ
- เครือข่ายพื้นที่เก็บข้อมูล (SAN)
รายละเอียด
| ปริมาตร | นาที | แบบ | แม็กซ์ | หน่วย |
|---|---|---|---|---|
| อัตราข้อมูลต่อเส้นทาง | 26.5625 | - | 26.5625 | GBd |
| ความยาวคลื่น | 840 | 850 | 860 | nm |
| Tx พลังงาน (ต่อเส้นทาง) | - 6 คน5 | - | 4 | dBm |
| ความรู้สึกต่อ Rx (OMA) | - 6 คน5 | - | - | dBm |
| การบริโภคพลังงาน | - | - | 4 | W |
ข้อดี
- การบริโภคพลังงานที่ต่ํากว่าเทียบกับผู้แข่งขันโมดูลออปติก
- ความสมบูรณ์แบบของสัญญาณที่ดีขึ้น ด้วยเทคโนโลยี CDR ที่บูรณาการ
- ระยะอุณหภูมิการทํางานที่กว้างขวาง เหมาะสําหรับศูนย์ข้อมูล
- ความสอดคล้องอย่างเต็มที่กับมาตรฐานสากลที่รับประกันความสามารถในการทํางานร่วมกัน
- ออกแบบสําหรับสภาพแวดล้อมการสลับความหนาแน่นสูง
บริการและการสนับสนุน
เราให้การรับประกัน 3 ปีสําหรับทุกโมดูลเครื่องรับสัญญาณแสงผลิตภัณฑ์. การสนับสนุนทางเทคนิคมีให้บริการ 24/7 ผ่านอีเมลและโทรศัพท์. การตั้งค่าตามสั่งและส่วนลดในการสั่งซื้อจํานวนมากมีให้บริการ. เวลานําสําหรับการสั่งซื้อมาตรฐานคือ 3-5 วันทําการ
FAQ
ระยะทางสูงสุดที่รองรับได้คืออะไร?
นี่โมดูลออปติกรองรับความยาวถึง 70m บน OM3 และ 100m บน OM4 สายใยมัลติโมด
มันเข้ากันได้กับสวิตช์ Cisco/Juniper/Arista ไหม?
ใช่ครับ มันถูกออกแบบมาเพื่อไม่ให้มีผู้ขาย และตรงกับมาตรฐาน MSA สําหรับความเข้ากันได้อย่างกว้างขวาง
ใช้พลังงานเท่าไหร่?
การบริโภคพลังงานสูงสุดคือ 4W ภายใต้การทํางานเต็ม
ข้อควรระวัง
- หลีกเลี่ยงการเผชิญกับไฟฟ้าสแตติก; ใช้การป้องกัน ESD ในระหว่างการจัดการ
- อย่าตัดสายระหว่างที่อุปกรณ์เปิด
- ให้แน่ใจว่าสายเชื่อมไฟเบอร์สะอาด เพื่อป้องกันการสูญเสียสัญญาณ
- ใช้งานภายในช่วงอุณหภูมิและความชื้นที่กําหนด
- ใช้สายไฟเบอร์ MPO-12 APC เท่านั้น
การแนะนําบริษัท

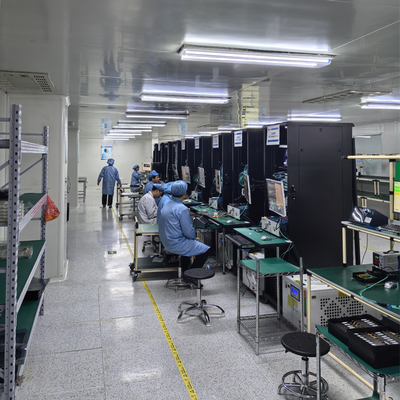

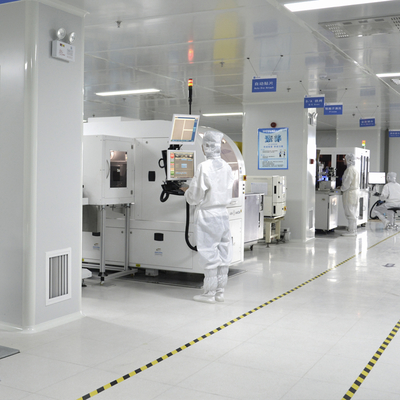

ด้วยประสบการณ์ในอุตสาหกรรมมากกว่าสิบปี บริษัทของเราดําเนินการโรงงานผลิตขนาดใหญ่ ที่ได้รับการสนับสนุนจากทีมงานเทคนิคที่แข็งแรงเราสร้างฐานลูกค้าที่กว้างขวาง และสะสมความเชี่ยวชาญที่สําคัญเราเป็นผู้จําหน่ายที่ได้รับอนุญาตสําหรับแบรนด์ชั้นนํา เช่น Mellanox, Ruckus, Aruba และ Extremeโปรโมชั่นของเรารวมถึงสวิทช์เครือข่ายใหม่, เครื่องปรับเครือข่าย, จุดการเข้าถึงไร้สาย, เครื่องควบคุมไร้สาย, และสายไฟ. ด้วยคลังสินค้าที่มีมูลค่ากว่า 10 ล้านดอลลาร์, เราจัดจําหน่ายสินค้าหลากหลายในปริมาณมาก.เราให้บริการลูกค้า 24/7 และการสนับสนุนทางเทคนิค เพื่อให้ลูกค้าพอใจทีมงานขายและเทคนิคมืออาชีพของเรา ได้สร้างชื่อเสียงที่แข็งแกร่งในตลาดโลก
