QSFP-DD 400G DR4 โมดูลตัวรับออฟติกส์แบบเดียวและหลายแบบสําหรับเครือข่ายประสิทธิภาพสูง

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: own
ได้รับการรับรอง: CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004
หมายเลขรุ่น: 400G QSFP DD DR4 CC-QSFD04DR4-12D
เอกสาร: QSFP-DD 400G DR4.pdf

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: Face to face/bulk price
รายละเอียดการบรรจุ: กล่องด้านนอก
เวลาการส่งมอบ: สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์
เงื่อนไขการชำระเงิน: t/t
สามารถในการผลิต: จัดหาโดย Project/Batch
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
Name: Optical Transceiver Module Model NO.: CC-QSFD04DR4-12D
Performance: QSFP-DD 400G DR4 Speed: 400G
Specification: 400*265*100mm Hot-pluggable: Yes
Supply Voltage: 3.3 V Operating Case Temperature: Commercial 0–70 °C; 10G offers industrial –40–85 °C option.
Management / Diagnostics: High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. Applications: Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation.
Compliance / Environmental: CE/FCC/UL/TUV /RoHS Condition: New

รายละเอียดสินค้า

โมดูลรับส่งสัญญาณออปติคัล QSFP-DD DR4 400G — ระยะทาง 500 ม., พลังงานต่ำ, CMIS 4.0

1. ภาพรวมผลิตภัณฑ์ QSFP-DD 400G DR4

CC-QSFD04DR4-12D เป็น โมดูลรับส่งสัญญาณออปติคัล ประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งาน 400G Ethernet รองรับทั้งโหมดรวม 400G DR4 และโหมดแบ่งย่อย 4x100G ผ่านใยแก้วนำแสงโหมดเดี่ยวได้ไกลถึง 500 เมตร สอดคล้องกับมาตรฐาน QSFP-DD MSA และ IEEE โมดูลออปติคัล นี้มีการใช้พลังงานต่ำ อินเทอร์เฟซการจัดการขั้นสูง และประสิทธิภาพที่เชื่อถือได้สำหรับศูนย์ข้อมูลและเครือข่ายองค์กร

2. คุณสมบัติหลักของ QSFP-DD 400G DR4

  • รองรับโหมดแบ่งย่อย 400GBASE-DR4 และ 100GBASE-DR
  • ขั้วต่อ MPO-12 พร้อมปลายมุม 8°
  • การใช้พลังงาน < 8W (เป้าหมาย)
  • อุณหภูมิการทำงาน: 0°C ถึง 70°C
  • อินเทอร์เฟซการจัดการ CMIS 4.0
  • ฟอร์มแฟกเตอร์ QSFP-DD แบบ Hot-pluggable

3. เทคโนโลยีและมาตรฐาน QSFP-DD 400G DR4

โมดูลนี้สอดคล้องกับ IEEE 802.3-2022, QSFP-DD MSA และ CMIS 4.0 ใช้การมอดูเลต PAM4 และรวมเลเซอร์ EA-DFB แบบระบายความร้อนและโฟโตไดโอด PIN เพื่อความสมบูรณ์ของสัญญาณที่เหนือกว่า โมดูลรับส่งสัญญาณออปติคัล นี้รองรับทั้งอินเทอร์เฟซไฟฟ้า 400GAUI-8 และ 100GAUI-2

4. หลักการทำงาน

ตัวรับส่งสัญญาณจะแปลงเลนไฟฟ้า PAM4 26.5625 GBd จำนวนแปดเลนเป็นช่องสัญญาณออปติคัล 53.125 GBd จำนวนสี่ช่องโดยใช้เกียร์บ็อกซ์ DSP ภายใน ในโหมดแบ่งย่อย รองรับช่องสัญญาณ 100G อิสระสี่ช่อง โมดูลออปติคัล ช่วยให้มั่นใจได้ถึง BER ต่ำด้วยการรองรับ FEC ในตัว

5. การใช้งาน QSFP-DD 400G DR4

  • การเชื่อมต่อศูนย์ข้อมูล
  • การเชื่อมต่อสวิตช์และเราเตอร์
  • เครือข่ายการประมวลผลประสิทธิภาพสูง
  • โครงสร้างพื้นฐานคลาวด์

6. ข้อมูลจำเพาะ QSFP-DD 400G DR4

พารามิเตอร์ ค่า
อัตราข้อมูล 400G (แบ่งย่อย 4x100G)
ความยาวคลื่น 1304.5–1317.5 nm
ระยะทางสูงสุด 500m ผ่าน SMF
ขั้วต่อ MPO-12
การใช้พลังงาน < 8W
ฟอร์มแฟกเตอร์ QSFP-DD

7. ข้อดี

  • การออกแบบพลังงานต่ำช่วยลดต้นทุนการดำเนินงาน
  • เข้ากันได้กับพอร์ต QSFP28 และ QSFP+
  • ความน่าเชื่อถือสูงด้วยเลเซอร์ EA-DFB แบบระบายความร้อน
  • การจัดการที่แข็งแกร่งผ่าน CMIS 4.0

8. บริการและการสนับสนุน

เรามีการรับประกัน 3 ปี การจัดส่งทั่วโลก และการสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน มีการกำหนดค่าแบบกำหนดเองและส่วนลดสำหรับการสั่งซื้อจำนวนมาก

9. คำถามที่พบบ่อย

ถาม: โมดูลนี้เข้ากันได้กับพอร์ต QSFP28 หรือไม่
ตอบ: ใช่ ฟอร์มแฟกเตอร์ QSFP-DD เข้ากันได้ทางกลไกและไฟฟ้ากับ QSFP28 และ QSFP+

ถาม: อัตราข้อมูลสูงสุดต่อช่องสัญญาณคือเท่าใด
ตอบ: แต่ละช่องสัญญาณรองรับ 106.25 Gb/s ในโหมดออปติคัล และ 53.125 Gb/s ทางไฟฟ้า

ถาม: รองรับ FEC หรือไม่
ตอบ: ใช่ ต้องใช้ FEC ฝั่งโฮสต์ตาม RS(544,514) สำหรับการแก้ไขข้อผิดพลาด

10. ข้อควรระวัง

  • หลีกเลี่ยงการงอไฟเบอร์เกินรัศมีการโค้งงอขั้นต่ำ
  • ตรวจสอบให้แน่ใจว่ามีการจัดการ ESD ที่เหมาะสมระหว่างการติดตั้ง
  • ใช้งานภายในช่วงอุณหภูมิและแรงดันไฟฟ้าที่ระบุ
  • ใช้อุปกรณ์โฮสต์และเฟิร์มแวร์ที่เข้ากันได้

11. ข้อมูลเบื้องต้นเกี่ยวกับบริษัท

QSFP-DD 400G DR4 โมดูลตัวรับออฟติกส์แบบเดียวและหลายแบบสําหรับเครือข่ายประสิทธิภาพสูง 0

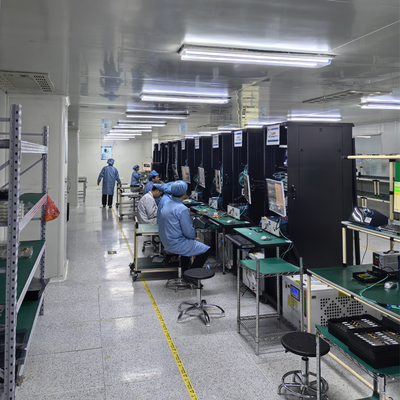

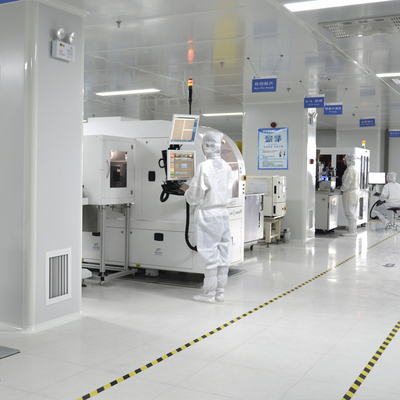

ด้วยประสบการณ์ในอุตสาหกรรมกว่าทศวรรษ เราดำเนินงานโรงงานผลิตขนาดใหญ่ที่ได้รับการสนับสนุนจากทีมงานด้านเทคนิคที่แข็งแกร่ง เราเป็นพันธมิตรกับแบรนด์ชั้นนำ ได้แก่ Mellanox, Ruckus, Aruba และ Extreme กลุ่มผลิตภัณฑ์ของเราประกอบด้วยสวิตช์เครือข่าย อะแดปเตอร์ จุดเชื่อมต่อไร้สาย ตัวควบคุม และสายเคเบิล เราคงสินค้าคงคลังมูลค่า 10 ล้านดอลลาร์เพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็วและเสนอราคาที่แข่งขันได้ควบคู่ไปกับการสนับสนุนลูกค้าและด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน ทีมงานขายและวิศวกรรมมืออาชีพของเราได้สร้างชื่อเสียงที่น่าเชื่อถือในตลาดโลก
