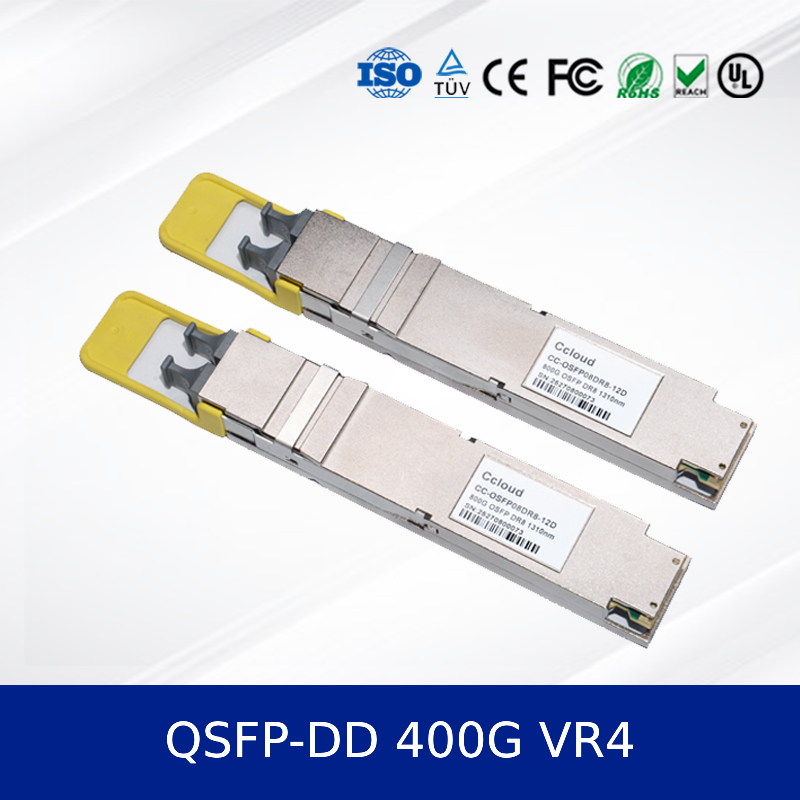

โมดูลรับส่งสัญญาณออปติคัล 400G QSFP-DD VR4 ระยะทาง 50 เมตร, PAM4, CMIS 5.0
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| เอกสาร: | QSFP-DD 400G VR4.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| เน้น: | 50m ติดต่อ 400G QSFP-DD VR4,โมดูลตัวรับสัญญาณแสง 50m Reach |
||
รายละเอียดสินค้า
400G QSFP-DD VR4 ออปติกัลทรานเซียเวอร์ ¥ 50m Reach, PAM4, CMIS 5.0
1. ภาพรวมสินค้า
รายการ400G QSFP-DD VR4 Optical Transceiver (CC-QSFD04VR4-12D)เป็นโมดูลออปติกที่มีประสิทธิภาพสูง และสามารถติดต่อได้แบบร้อน โดยออกแบบมาสําหรับศูนย์ข้อมูลรุ่นใหม่ และเครือข่ายคอมพิวเตอร์ที่มีประสิทธิภาพสูงมันรองรับ 400G Ethernet ผ่านไฟเบอร์มัลติโมด ด้วยความกว้างถึง 50m บนไฟเบอร์ OM4เครื่องรับสัญญาณใช้การปรับปรุง PAM4และสอดคล้องกับความทันสมัยQSFP-DD MSAและซีเอ็มไอเอส 50มาตรฐานการประกันความเข้ากันได้อย่างกว้างขวาง และความมั่นคงในอนาคต
2คุณลักษณะหลัก
- อัตราการส่งข้อมูล: 425 Gbps (4x 106.25 Gbps)
- ระยะทาง: สูงสุด 50 เมตรบน MMF OM4
- ความยาวคลื่น: เลเซอร์ VCSEL 850nm และเครื่องรับ PIN
- เครื่องเชื่อม MPO-12 ตัวเดียว
- การบริโภคพลังงานต่ํา: ≤7W (ทั่วไป)
- ปัจจัยรูปแบบ QSFP-DD ที่สามารถติดต่อได้ร้อน
- อุณหภูมิการทํางาน: 0 °C ถึง + 70 °C
- สอดคล้องกับ RoHS 6/6
3เทคโนโลยีและมาตรฐาน
เครื่องรับสัญญาณถูกสร้างขึ้นบนเทคโนโลยีการปรับปรุง PAM4และรองรับ400GAUI-8 อินเตอร์เฟซไฟฟ้ามันสอดคล้องกับ:
- IEEE 802.3db และ IEEE 802.3bs
- QSFP-DD MSA ฮาร์ดแวร์ Rev 5.0
- CMIS 5.0 อินเตอร์เฟซการจัดการ
- IEC/EN 60825-1 ระดับความปลอดภัยเลเซอร์ 1
4หลักการทํางาน
โมดูลแปลงสัญญาณไฟฟ้า 8x 53.125 GBaud เป็นสี่สายแสงโดยใช้VCSEL arraysและการรหัส PAM4สัญญาณทางออนไลน์ถูกส่งผ่านเครื่องเชื่อม MPO-12 ผ่านไฟเบอร์ OM4เครื่องปรับเปลี่ยนสัญญาณไฟฟ้าด้วยไฟฟ้า.
5การใช้งาน
- เครือข่ายกระดูกสันหลังของศูนย์ข้อมูล
- คลัสเตอร์คอมพิวเตอร์ประสิทธิภาพสูง (HPC)
- การเชื่อมโยง আন্তঃกองทุนในเมฆ
- การเปลี่ยนเนื้อหาและการรวมขององค์กร
- AI และเครือข่ายเนื้อเยื่อการเรียนรู้เครื่อง
6รายละเอียด
| ปริมาตร | มูลค่า | หน่วย |
|---|---|---|
| อัตราข้อมูล | 425 Gbps | Gbps |
| ความยาวคลื่น | 850 nm | nm |
| แม็กซ์ รีช | 50 | m |
| เครื่องเชื่อม | MPO-12 | - |
| การบริโภคพลังงาน | ≤7 | W |
| อุณหภูมิการทํางาน | 0 ถึง +70 | °C |
| การปรับปรุง | PAM4 | - |
| ความสอดคล้อง | QSFP-DD MSA, CMIS 5.0 | - |
7ข้อดีและจุดขาย
- ค่าบริโภคพลังงานต่ํากว่าการ์ดเครือข่ายการแก้ไข
- การวินิจฉัยที่พัฒนาขึ้นด้วย CMIS 5.0 การจัดการอินเตอร์เฟซ
- การออกแบบที่แข็งแกร่งรองรับช่วงอุตสาหกรรมอุณหภูมิ
- ปรับปรุงความเข้ากันได้แบบย้อนหลังกับพอร์ต QSFP28 โดยใช้สายการปรับตัว
- ปัจจัยรูปแบบความหนาแน่นสูง เหมาะสําหรับการจัดจําหน่ายศูนย์ข้อมูลที่สามารถปรับขนาดได้
8บริการและการสนับสนุน
เครื่องรับสัญญาณทั้งหมดมีรับประกัน 5 ปี เราให้บริการจัดส่งทั่วโลก, การสนับสนุนทางเทคนิค 24/7 และการติดป้ายและการบรรจุที่กําหนดเอง บริการ OEM และ ODM มีให้บริการสําหรับการสั่งซื้อจํานวนมาก
9. FAQ
คําถาม: เครื่องรับสัญญาณนี้เข้ากับพอร์ต QSFP28 ไหม?
ตอบ: ครับ ด้วยสาย MPO-to-MPO breakout สามารถใช้ได้ใน Port QSFP28 ที่รองรับ 100G SR4
Q: การบริโภคพลังงานสูงสุดคืออะไร?
A: โมดูลใช้ ≤7W ภายใต้การทํางานปกติ
Q: มันรองรับการติดตามการวินิจฉัยดิจิตอล (DDM) ไหม?
ตอบ: ครับ ผ่านระบบ CMIS 5.0
10หลักการป้องกัน
- ใช้เพียงกับเส้นใย OM3/OM4 มัลติโมดเท่านั้น
- หลีกเลี่ยงการบิดเส้นใยเกินรัศมีบิดขั้นต่ํา
- ให้แน่ใจว่าเครื่องเชื่อมไฟฟ้าสะอาด เพื่อป้องกันการสูญเสียสัญญาณ
- ไม่เกินอุณหภูมิการทํางานสูงสุด
- ติดตามมาตรการป้องกัน ESD ระหว่างการจัดการและการติดตั้ง
11การแนะนําบริษัท

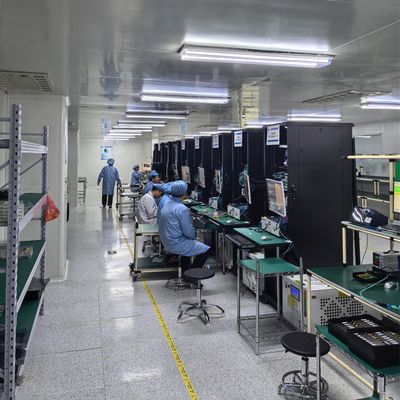

บริษัท ไชน่า คลู๊ด อเล็กทรออปติกส์ เทคโนโลยี จํากัดมีประสบการณ์มากกว่า 10 ปีในอุตสาหกรรมอุปกรณ์เครือข่าย เราดําเนินการโรงงานขนาดใหญ่ที่มีทีมงานเทคนิคที่แข็งแกร่ง และจําหน่ายผลิตภัณฑ์จากแบรนด์ชั้นนํา เช่น Mellanox, Ruckus, Aruba,และ Extremeอุปกรณ์ของเรารวมถึงสวิตช์เครือข่าย, การ์ดเครือข่าย, จุดการเข้าถึงไร้สาย, เครื่องควบคุม, และเคเบิลและการสนับสนุนทางเทคนิคเต็ม.
