400G QSFP112 SR4 Optical Transceiver ความเร็วสูง แรงต่ํา รองรับ DDM
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 400G QSFP112 SR4 |
| เอกสาร: | QSFP112 400G SR4.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | โมดูลตัวรับส่งสัญญาณแสง | หมายเลขรุ่น: | CC-QSFP04DR4-12D |
|---|---|---|---|
| ผลงาน: | 400G QSFP112 SR4 | ความเร็ว: | 400 กรัม |
| ข้อมูลจำเพาะ: | 400*265*100 มม. | ร้อนแรง: | ใช่ |
| แรงดันไฟฟ้า: | 3.3 V | อุณหภูมิกรณีทำงาน: | เชิงพาณิชย์ 0–70 ° C; 10G เสนอตัวเลือกอุตสาหกรรม –40–85 ° C |
| การจัดการ / การวินิจฉัย: | ความเร็วสูง: CMIS Rev 5.0+ พร้อมI²C; 10G: SFF-8472 DDM พร้อมI²C | แอปพลิเคชัน: | Ethernet Data-Center, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation |
| การปฏิบัติตามกฎระเบียบ / สิ่งแวดล้อม: | CE/FCC/UL/TUV/ROHS | เงื่อนไข: | ใหม่ |
| เน้น: | ตัวรับส่งสัญญาณแสงความเร็วสูง,400G QSFP112 SR4 เครื่องรับแสง |
||
รายละเอียดสินค้า

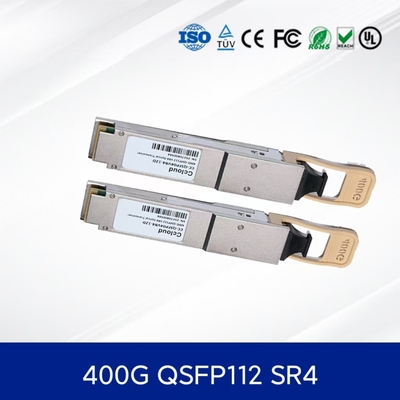

400G QSFP112 SR4 Optical Transceiver — ความเร็วสูง, ใช้พลังงานต่ำ, รองรับ DDM
โมดูลออปติคัลนี้ตัวรับส่งสัญญาณออปติคัลให้การเชื่อมต่อ 400G ผ่านไฟเบอร์มัลติโหมด OM4 ที่ระยะทางสูงสุด 100 เมตร ออกแบบมาสำหรับศูนย์ข้อมูลและสภาพแวดล้อมการประมวลผลประสิทธิภาพสูง มีเลนอิสระสี่เลนที่ 106.25 Gbps, การตรวจสอบการวินิจฉัยแบบดิจิทัล และเป็นไปตามมาตรฐานอุตสาหกรรม รวมถึง IEEE 802.3db, CMIS 4.0 และ RoHS
คุณสมบัติหลัก
- การปรับสัญญาณ PAM4 4x106.25Gbps ผ่าน VCSEL 850nm
- ระยะทางสูงสุด 100m บน OM4 MMF
- ฟอร์มแฟกเตอร์ QSFP112 แบบ Hot-pluggable
- การตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM)
- ใช้พลังงานต่ำ: ≤10W
- ขั้วต่อ MPO-12 เดี่ยว
เทคโนโลยีและมาตรฐาน
โมดูลออปติคัลนี้เป็นไปตามมาตรฐาน IEEE 802.3db และ 802.3ck, CMIS 4.0 และ QSFP112 MSA ใช้การปรับสัญญาณ PAM4 และรวมฟังก์ชัน DDM ขั้นสูงสำหรับการติดตามประสิทธิภาพแบบเรียลไทม์วิธีการทำงาน
ตัวรับส่งสัญญาณจะแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติคัลโดยใช้เลเซอร์ VCSEL 850nm สี่ตัว แต่ละเลนทำงานที่ 53.125 GBaud รองรับอัตราข้อมูลรวม 425 Gbps ตัวรับสัญญาณใช้โฟโตไดโอด PIN เพื่อแปลงสัญญาณออปติคัลกลับเป็นรูปแบบไฟฟ้า
การใช้งาน
สถาปัตยกรรม spine-leaf ของศูนย์ข้อมูล
- คลัสเตอร์การประมวลผลประสิทธิภาพสูง
- การเชื่อมต่อโครงสร้างพื้นฐานคลาวด์
- การรวมเครือข่ายองค์กร
- ข้อมูลจำเพาะ
พารามิเตอร์
| ค่า | หน่วย | อัตราข้อมูล |
|---|---|---|
| 425 Gbps | Gbps | ความยาวคลื่น |
| 850 nm | nm | การใช้พลังงานสูงสุด |
| 10 | W | อุณหภูมิในการทำงาน |
| 0 ถึง +70 | °C | ประเภทไฟเบอร์ |
| OM4 MMF | - | ข้อดี |
| MPO-12 | - | ข้อดี |
ใช้พลังงานน้อยกว่าเมื่อเทียบกับ
- ตัวรับส่งสัญญาณออปติคัลความเร็วสูง รวมถึงแบรนด์ต่างๆ เช่น Mellanox, Aruba, Ruckus และ Extreme กลุ่มผลิตภัณฑ์ของเราประกอบด้วยสวิตช์เครือข่าย, อะแดปเตอร์, ตัวควบคุมไร้สาย และสายเคเบิล โดยได้รับการสนับสนุนจากสินค้าคงคลัง 10 ล้านหน่วยและการสนับสนุนลูกค้าตลอด 24/7
- ตัวเรือนโลหะที่แข็งแกร่งเพื่อปรับปรุงประสิทธิภาพ EMI
- เข้ากันได้กับสภาพแวดล้อม 100G-SR4
- บริการและการสนับสนุน
ตัวรับส่งสัญญาณทั้งหมดมาพร้อมกับการรับประกัน 5 ปี, การสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน และการจัดส่งในวันเดียวกัน มีป้ายกำกับที่กำหนดเองและการทดสอบความเข้ากันได้ตามคำขอ
คำถามที่พบบ่อย
ถาม: ระยะทางสูงสุดที่รองรับคือเท่าใด
ตอบ: สูงสุด 100 เมตรบนไฟเบอร์มัลติโหมด OM4
ถาม: โมดูลนี้เข้ากันได้กับสวิตช์ 100G หรือไม่
ตอบ: ใช่ รองรับความเข้ากันได้แบบย้อนหลังเมื่อใช้ในโหมด breakout
ถาม: รองรับการวินิจฉัยแบบดิจิทัลหรือไม่
ตอบ: ใช่ รองรับ DDM เต็มรูปแบบสำหรับอุณหภูมิ, แรงดันไฟฟ้า, พลังงาน TX/RX และกระแสไบแอส
ถาม: การใช้พลังงานคือเท่าใด
ตอบ: สูงสุด 10W ภายใต้การทำงานเต็มรูปแบบ, 1.5W ในโหมดพลังงานต่ำ
ถาม: สามารถเสียบได้เลยหรือไม่
ตอบ: ใช่ ฟอร์มแฟกเตอร์ QSFP112 รองรับฟังก์ชัน hot-plug
ข้อควรระวัง
ใช้เฉพาะกับพอร์ต QSFP112 และระบบโฮสต์ที่สอดคล้องกัน
- หลีกเลี่ยงการสัมผัสกับไฟฟ้าสถิตและการกระแทกทางกายภาพ
- อย่าเกินค่าสูงสุดสัมบูรณ์สำหรับแรงดันไฟฟ้าและอุณหภูมิ
- ตรวจสอบให้แน่ใจว่าพื้นผิวปลายไฟเบอร์สะอาดเพื่อหลีกเลี่ยงการลดลงของประสิทธิภาพ
- บทนำบริษัท

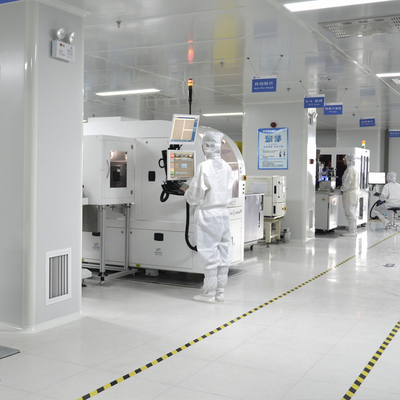

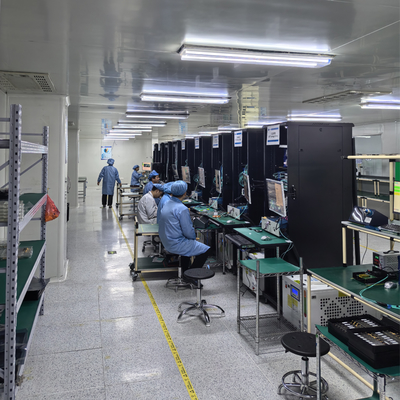

ด้วยประสบการณ์ในอุตสาหกรรมกว่าทศวรรษ China Cloud Electro Optics Technology Co., Ltd. ดำเนินงานโรงงานผลิตขนาดใหญ่ที่ได้รับการสนับสนุนจากทีมงาน R&D ที่แข็งแกร่ง เราเชี่ยวชาญด้าน
ตัวรับส่งสัญญาณออปติคัลความเร็วสูง รวมถึงแบรนด์ต่างๆ เช่น Mellanox, Aruba, Ruckus และ Extreme กลุ่มผลิตภัณฑ์ของเราประกอบด้วยสวิตช์เครือข่าย, อะแดปเตอร์, ตัวควบคุมไร้สาย และสายเคเบิล โดยได้รับการสนับสนุนจากสินค้าคงคลัง 10 ล้านหน่วยและการสนับสนุนลูกค้าตลอด 24/7
