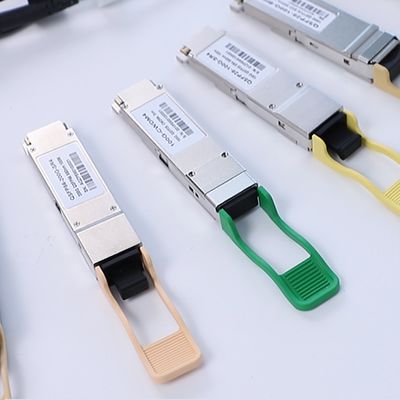

โมดูลรับส่งสัญญาณออปติคัลความเร็วสูง 100G QSFP28 CWDM4 2 กม. สำหรับโครงข่ายหลักและเมโทร, การเข้าถึงและการรวม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 100G QSFP28 CWDM4 2km |
| เอกสาร: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| เน้น: | 2km 100G QSFP28 CWDM4,โมดูลเครื่องรับสัญญาณทางออนไลน์ 2 กม. |
||
รายละเอียดสินค้า
100G QSFP28 CWDM4 ออปติกัลทรานเซียเวอร์ ✅ 2 กม.
1. ภาพรวมสินค้า
รายการ100G QSFP28 CWDM4 ออปติก แทรนเซียเวอร์ (CC-QKKCC0L-SD)เป็นโมดูลออปติกที่มีประสิทธิภาพสูงและสามารถติดต่อได้ด้วยสายไฟร้อนที่ออกแบบมาสําหรับการใช้งาน Ethernet 100 GigabitCWDM4 MSAมาตรฐานและรองรับการส่งข้อมูลถึง 2 กิโลเมตรผ่านไฟเบอร์แบบเดียว (SMF)เครื่องรับสัญญาณใช้สาย CWDM สี่สายในระยะ 1270 1330nm และมีระบบตรวจสอบการวินิจฉัยดิจิตอล (DDM) สําหรับการติดตามการทํางานในเวลาจริง. มันเหมาะสําหรับศูนย์ข้อมูล, เครือข่ายธุรกิจ และสภาพแวดล้อมคอมพิวเตอร์ที่มีประสิทธิภาพสูง
2คุณลักษณะหลัก
- อัตราการส่งข้อมูล: 4x25.78125 Gbps (100G Ethernet)
- ระยะทาง: สายไฟเบอร์แบบเดียวสูงสุด 2 กม.
- ความยาวคลื่น: 1271nm, 1291nm, 1311nm, 1331nm
- การบริโภคพลังงาน: ≤ 3.5W
- อุณหภูมิการทํางาน: 0 °C ถึง 70 °C
- ปัจจัยรูปแบบ QSFP28 ที่ติดต่อได้ร้อน
- การติดตามการวินิจฉัยดิจิตอล (DDM)
- สอดคล้องกับ RoHS
3เทคโนโลยีและมาตรฐาน
เครื่องรับสัญญาณถูกสร้างขึ้นบนเทคโนโลยี CWDMและปฏิบัติตาม:
- รายละเอียด MSA 100G CWDM4
- IEEE 802.3bm 100GBASE-LR4
- QSFP28 MSA ฮาร์ดแวร์ Rev 4.1
- IEC 60825-1 ระดับความปลอดภัยเลเซอร์ 1
- ความสอดคล้องกับ RoHS 6/6
4หลักการทํางาน
โมดูลแปลงสายไฟฟ้าสี่สายของ 25.78125 Gbps เป็นสี่สัญญาณออปติก CWDM โดยใช้เลเซอร์การตอบสนองกระจายที่ไม่เย็น (DFB)สัญญาณทางออปติกส์ถูกหลากหลายเป็นเส้นใยเดียวสําหรับการส่งในปลายตัวรับ เครื่อง demultiplexer จะแยกความยาวคลื่น ซึ่งจะถูกแปลงกลับเป็นสัญญาณไฟฟ้าโดยโฟตดิโอเดส PINวงจร CDR ที่บูรณาการรับประกันความสมบูรณ์แบบของสัญญาณในเส้นทาง 2 กม..
5การใช้งาน
- การเชื่อมโยงระหว่างศูนย์ข้อมูลและกระดูกสันหลัง
- เครื่องสวิทช์และรูเตอร์ Ethernet ความเร็วสูง
- เครือข่ายเซอร์เวอร์และพื้นที่เก็บข้อมูล (SAN)
- คลัสเตอร์คอมพิวเตอร์ที่มีประสิทธิภาพสูง
- เครื่องปรับน้ําหนักเครือข่ายและฮับ
6รายละเอียด
| ปริมาตร | มูลค่า | หน่วย |
|---|---|---|
| อัตราข้อมูล | 4x2578125 | Gbps |
| ระยะทางสูงสุด | 2 | กม. |
| ความยาวคลื่น | 1271/1291/1311/1331 | nm |
| การบริโภคพลังงาน | ≤3.5 | W |
| โลเตชั่นไฟฟ้า | 3.3 | V |
| อุณหภูมิการทํางาน | 0 ถึง +70 | °C |
| เครื่องเชื่อม | LC สองตัว | - |
| การสนับสนุน DDM | ใช่ | - |
7ข้อดีและจุดขาย
- แผนที่ใช้จ่ายที่ประสิทธิภาพดีต่อ 100G LR4
- เทคโนโลยี CWDM ไม่เย็นลดการบริโภคพลังงาน
- การวินิจฉัยดิจิตอลที่ครบวงจรเพื่อการติดตามในเวลาจริง
- ระยะอุณหภูมิการทํางานที่กว้างสําหรับการใช้ในศูนย์ข้อมูล
- ความสอดคล้องอย่างเต็มที่กับ CWDM4 MSA รับประกันความสามารถในการทํางานร่วมกัน
8บริการและการสนับสนุน
เครื่องรับส่งและส่งสัญญาณทั้งหมดมีรับประกัน 5 ปี และการสนับสนุนทางเทคนิคตลอดชีวิต เราให้บริการส่งทั่วโลกด้วยตัวเลือก DHL / FedExบริการการติดป้ายและการทดสอบความสอดคล้องตามความต้องการมีให้เลือกสําหรับการสั่งซื้อจํานวนมาก.
9. FAQ
คําถาม: ความแตกต่างระหว่าง CWDM4 และ LR4 คืออะไร?
A: CWDM4 ใช้การแบ่งคลื่นที่ค่อนข้างใหญ่กับช่องทางที่กว้างกว่า ทําให้มันมีประสิทธิภาพต่อค่าใช้จ่ายสําหรับการใช้งาน 2 กิโลเมตรเมื่อเทียบกับ LR4.
ถาม: เครื่องรับสัญญาณนี้รองรับการวินิจฉัยดิจิตอลไหม?
ตอบ: ใช่, มันให้ฟังก์ชัน DDM ครบวงจรสําหรับการติดตามอุณหภูมิ, โวลเตจ, พลังงาน TX, พลังงาน RX, และกระแสเลเซอร์ bias.
ถาม: สายใยชนิดไหนที่ต้องการ?
A: สายไฟเบอร์แบบเดียว (SMF) ด้วยมาตรฐาน OS2 เป็นที่แนะนําสําหรับการทํางานที่ดีที่สุด
10หลักการป้องกัน
- ใช้เพียงกับสายไฟเบอร์แบบเดียว (SMF)
- หลีกเลี่ยงการบิดเส้นใยเกินรัศมีบิดขั้นต่ํา
- รักษาสายเชื่อมไฟฟ้าให้สะอาด เพื่อป้องกันการเสื่อมของสัญญาณ
- สังเกตข้อควรระวังของ ESD ระหว่างการจัดการและการติดตั้ง
- อย่าทํางานเกินอุณหภูมิสูงสุด
11การแนะนําบริษัท

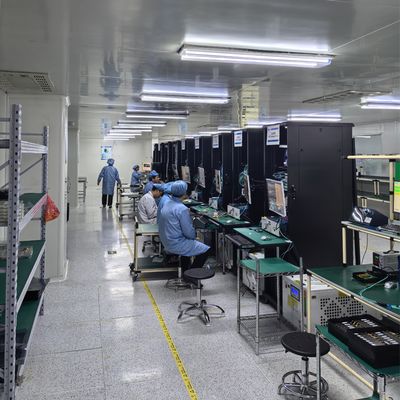

สตาร์สอร์จมีประสบการณ์มากกว่า 10 ปีในอุตสาหกรรมเครื่องรับสัญญาณทางออนไลน์ เราเชี่ยวชาญในการผลิตการ์ดเครือข่ายสินค้าของเราถูกใช้ในศูนย์ข้อมูล, เครือข่ายธุรกิจ, และพื้นฐานโทรคมนาคมทั่วโลกเรายังคงมีคลังสินค้าจํานวนมาก และให้ราคาที่แข่งขันได้ พร้อมการสนับสนุนทางเทคนิคที่ครบถ้วน.
