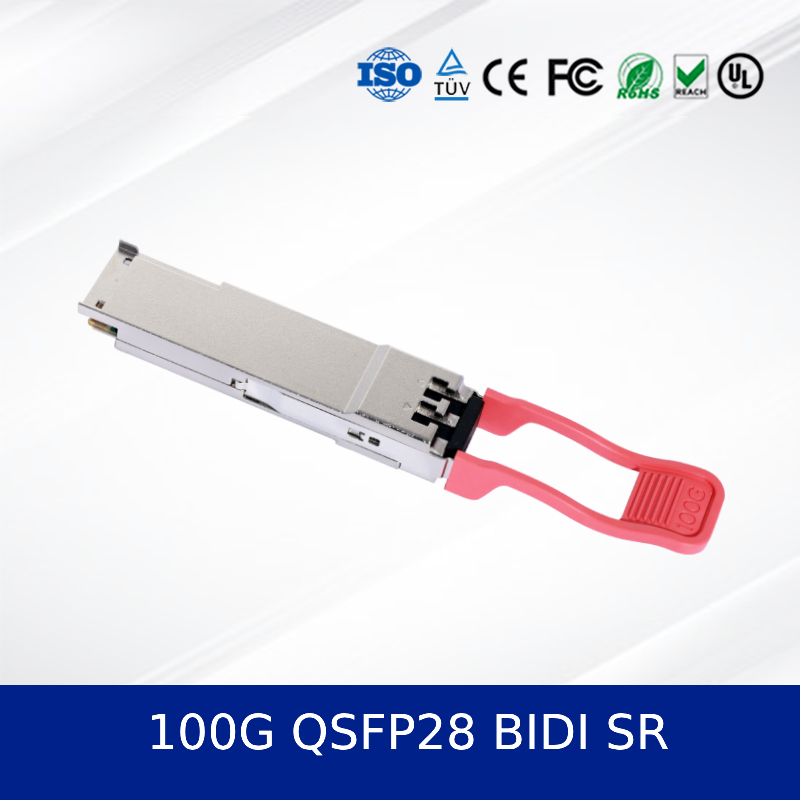

โมดูลรับส่งสัญญาณออปติคัล 100G QSFP28 BIDI SR การออกแบบความหนาแน่นสูง ใช้พลังงานต่ำ แบบสองความยาวคลื่น
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 100G QSFP28 BIDI SR |
| เอกสาร: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| เน้น: | โมดูลเครื่องรับสัญญาณแสงความหนาแน่นสูง,SR โมดูลเครื่องรับสัญญาณแสง,โมดูล QSFP28 ตัวรับสัญญาณแสง |
||
รายละเอียดสินค้า
โมดูลรับส่งสัญญาณออปติคัล 100G QSFP28 BIDI SR — การออกแบบความหนาแน่นสูง, ใช้พลังงานต่ำ, สองความยาวคลื่น
1. ภาพรวมผลิตภัณฑ์ 100G QSFP28 BIDI SR
100G QSFP28 BIDI SR เป็นโมดูลรับส่งสัญญาณออปติคัล 100G QSFP28 Bi-Directional (BIDI) SR ประสิทธิภาพสูง ออกแบบมาสำหรับศูนย์ข้อมูลยุคหน้าและการใช้งานเครือข่ายความเร็วสูง โมดูลออปติคัลนี้รองรับอัตรา Ethernet ทั้ง 100G และ 40G ผ่านไฟเบอร์มัลติโหมด โดยใช้เทคโนโลยี VCSEL สองความยาวคลื่น (850nm/908nm) เพื่อเปิดใช้งานการสื่อสารแบบสองทิศทางผ่านเส้นใยเดี่ยว สอดคล้องกับมาตรฐาน QSFP28 MSA และ SFF-8636 ให้การเสียบปลั๊กแบบร้อน การวินิจฉัยแบบดิจิทัล และการใช้พลังงานต่ำ
2. คุณสมบัติหลักของ 100G QSFP28 BIDI SR
- เทคโนโลยี VCSEL สองความยาวคลื่น (850nm / 908nm) สำหรับการส่งสัญญาณแบบสองทิศทาง
- รองรับ 100G และ 40G Ethernet ด้วยการปรับสัญญาณ PAM4 และ NRZ
- รูปแบบ QSFP28 ที่เสียบปลั๊กได้
- การตรวจสอบการวินิจฉัยแบบดิจิทัลผ่านอินเทอร์เฟซ I2C
- การใช้พลังงานต่ำ: ≤ 4W
- อุณหภูมิการทำงาน: 0°C ถึง 70°C
- เป็นไปตามมาตรฐาน RoHS และตัวเรือนโลหะที่ทนทาน
3. เทคโนโลยีและมาตรฐาน 100G QSFP28 BIDI SR
โมดูลรับส่งสัญญาณออปติคัลนี้สอดคล้องกับมาตรฐาน QSFP28 MSA, SFF-8636 และ IEEE 802.3 ใช้การปรับสัญญาณ PAM4 สำหรับการทำงาน 100G และรองรับ KP4 FEC การออกแบบสองความยาวคลื่นช่วยให้การสื่อสารแบบดูเพล็กซ์เต็มรูปแบบผ่านไฟเบอร์ OM3/OM4 เส้นเดียว ลดต้นทุนโครงสร้างพื้นฐานไฟเบอร์
4. หลักการทำงาน
โมดูลแปลงอินพุตไฟฟ้า 4x25G เป็นสัญญาณออปติคัล 2x50G โดยใช้สองความยาวคลื่น (850nm และ 908nm) แต่ละความยาวคลื่นถูกส่งและรับพร้อมกันผ่านไฟเบอร์เดียวกัน ทำให้สามารถไหลของข้อมูลแบบสองทิศทางได้ DSP และ CDR ในตัวช่วยให้มั่นใจในความสมบูรณ์ของสัญญาณและ BER ต่ำ
5. การใช้งาน
- การเชื่อมต่อศูนย์ข้อมูล
- การประมวลผลประสิทธิภาพสูง (HPC)
- โครงสร้างพื้นฐานคลาวด์
- เครือข่ายองค์กร
- ฮับโทรคมนาคม
6. ข้อมูลจำเพาะ
| พารามิเตอร์ | ค่า |
|---|---|
| อัตราข้อมูล | 100G / 40G |
| ความยาวคลื่น | 850nm / 908nm |
| ระยะทางสูงสุด | 70m (OM3), 100m (OM4) |
| การใช้พลังงาน | ≤ 4W |
| รองรับ DDM | ใช่ |
| รูปแบบ | QSFP28 |
7. ข้อดี
- ลดจำนวนไฟเบอร์ลง 50% เมื่อเทียบกับโมดูล SR แบบดั้งเดิม
- ความหน่วงและการใช้พลังงานต่ำกว่ารุ่นคู่แข่ง
- ตัวเรือนโลหะที่แข็งแกร่งเพื่อปรับปรุงประสิทธิภาพการระบายความร้อน
- เข้ากันได้กับเครือข่าย 40G
8. บริการและการสนับสนุน
เรามีการรับประกัน 5 ปี การจัดส่งทั่วโลก และการสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน มีการกำหนดค่าแบบกำหนดเองและราคาจำนวนมาก โมดูลรับส่งสัญญาณออปติคัลทั้งหมดได้รับการทดสอบความเข้ากันได้กับสวิตช์ OEM หลัก
9. คำถามที่พบบ่อย
ถาม: โมดูลนี้เข้ากันได้กับสวิตช์ Cisco/Juniper/Arista หรือไม่
ตอบ: ใช่ เข้ากันได้กับแบรนด์หลักส่วนใหญ่ที่รองรับมาตรฐาน QSFP28 MSA
ถาม: อะไรคือความแตกต่างระหว่าง SR และ BIDI SR
ตอบ: BIDI SR ใช้สองความยาวคลื่นบนไฟเบอร์หนึ่งเส้น ในขณะที่ SR มาตรฐานใช้ไฟเบอร์แยกกันสำหรับ Tx/Rx
ถาม: สามารถใช้ในโหมด 40G ได้หรือไม่
ตอบ: ได้ โมดูลรองรับโหมด 40G ผ่านการกำหนดค่า I2C
10. ข้อควรระวัง
- หลีกเลี่ยงการงอไฟเบอร์เกินรัศมีการโค้งงอขั้นต่ำ
- ตรวจสอบให้แน่ใจว่าปลายไฟเบอร์สะอาดเพื่อป้องกันความเสียหาย
- อย่าเกินอุณหภูมิการทำงานสูงสุด
- ใช้เฉพาะกับโฮสต์ที่เข้ากันได้กับ MSA
11. ข้อมูลเบื้องต้นเกี่ยวกับบริษัท

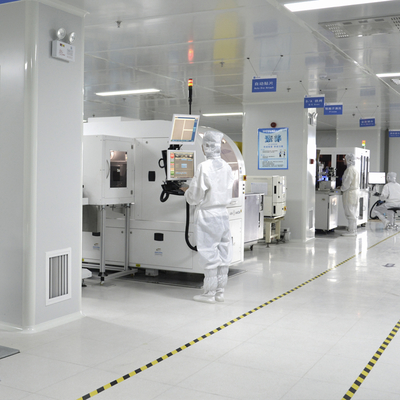

ด้วยประสบการณ์ในอุตสาหกรรมกว่าทศวรรษ เราดำเนินงานโรงงานผลิตขนาดใหญ่ที่ได้รับการสนับสนุนจากทีมงานด้านเทคนิคที่แข็งแกร่ง เราเป็นพันธมิตรกับแบรนด์ชั้นนำ ได้แก่ Mellanox, Ruckus, Aruba และ Extreme กลุ่มผลิตภัณฑ์ของเราประกอบด้วยสวิตช์เครือข่าย อะแดปเตอร์ จุดเชื่อมต่อไร้สาย ตัวควบคุม และสายเคเบิล เรามีสินค้าคงคลังมากกว่า 10 ล้านดอลลาร์เพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็วและความสามารถในการจัดหาจำนวนมาก ทีมขายและวิศวกรรมเฉพาะของเราให้บริการลูกค้าและการสนับสนุนด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน ทำให้ได้รับชื่อเสียงที่น่าเชื่อถือในตลาดโลก
