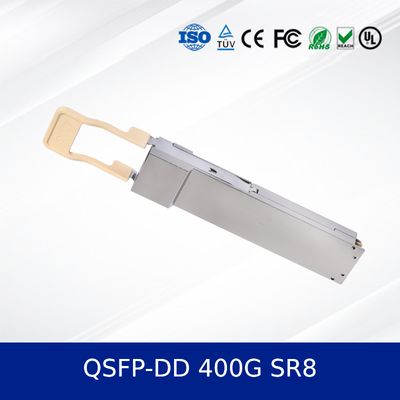

โมดูล QSFP-DD ความเร็วสูง 400G SR8 เครื่องรับออปติกส์สําหรับศูนย์ข้อมูล
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 400G QSFP DD SR8 CC-QSFD04SR8-16D |
| เอกสาร: | QSFP-DD 400G SR8.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | โมดูลตัวรับส่งสัญญาณแสง | หมายเลขรุ่น: | CC-QSS110M-SD |
|---|---|---|---|
| ผลงาน: | QSFP-DD 400G SR8 | ความเร็ว: | 400 กรัม |
| ข้อมูลจำเพาะ: | 400*265*100 มม. | ร้อนแรง: | ใช่ |
| แรงดันไฟฟ้า: | 3.3 V | อุณหภูมิกรณีทำงาน: | เชิงพาณิชย์ 0–70 ° C; 10G เสนอตัวเลือกอุตสาหกรรม –40–85 ° C |
| การจัดการ / การวินิจฉัย: | ความเร็วสูง: CMIS Rev 5.0+ พร้อมI²C; 10G: SFF-8472 DDM พร้อมI²C | แอปพลิเคชัน: | Ethernet Data-Center, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation |
| การปฏิบัติตามกฎระเบียบ / สิ่งแวดล้อม: | CE/FCC/UL/TUV/ROHS | เงื่อนไข: | ใหม่ |
| เน้น: | โมดูล 400G SR8 เครื่องรับสัญญาณแสง,โมดูล QSFP-DD เครื่องรับสัญญาณแสง,โมดูลเครื่องรับสัญญาณแสงสําหรับศูนย์ข้อมูล |
||
รายละเอียดสินค้า
400G QSFP-DD SR8 Optical Transceiver Module ความเร็วสูง พลังงานต่ํา สอดคล้องกับ MSA
1. ภาพรวมสินค้า
รายการโมดูลเครื่องรับสัญญาณแสงรุ่น CC-QSS110M-SD เป็นตัวรับ 400G QSFP-DD SR8 ที่มีประสิทธิภาพสูง และถูกออกแบบมาสําหรับศูนย์ข้อมูลรุ่นใหม่และการใช้งานในเครือข่ายความเร็วสูงแต่ละตัวทํางานที่ 26.56 GBaud และส่งสัญญาณที่น่าเชื่อถือถึง 100 เมตรผ่านไฟเบอร์ OM4 มัลติโมดโมดูลออปติกเป็นที่สอดคล้องอย่างเต็มที่กับมาตรฐาน QSFP-DD MSA และ CMIS 4.0 โดยให้ความสอดคล้องอย่างกว้างขวางและการบูรณาการง่าย
2ลักษณะสําคัญ
- อินเตอร์เฟซออปติกปาราเลล 8 ช่องทางที่มีเทคโนโลยี CDR
- ปัจจัยรูปแบบ QSFP-DD ที่สามารถติดต่อได้ร้อน
- ความกว้างสูงสุด 100 m บน MMF OM4
- เทคโนโลยี VCSEL 850 nm และ PD array
- การบริโภคพลังงานต่ํา (< 10 W)
- อินเตอร์เฟซการจัดการ CMIS 4.0
- เครื่องเชื่อม MPO-16 APC
- การติดตามการวินิจฉัยดิจิตอล (DDM)
3เทคโนโลยีและมาตรฐาน
นี่โมดูลเครื่องรับสัญญาณแสงใช้การปรับปรุง PAM4 และสอดคล้องกับมาตรฐานอุตสาหกรรมรวมถึง QSFP-DD MSA, CMIS 4.0, และ IEC ระดับความปลอดภัยเลเซอร์ 1. มันสนับสนุน IEEE 802.3cm และ 802.3cd รายละเอียด, ทําให้มันเป็นที่เหมาะสมสําหรับการจัดจําหน่ายศูนย์ข้อมูลความถี่สูง.
4หลักการทํางาน
โมดูลแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติก โดยใช้ VCSEL array ที่ทํางานในระยะ 850 nm แต่ละ 8 เลนจะส่งและรับข้อมูลอย่างอิสระทําให้ผ่านรวม 400 Gbpsวงจร CDR ที่บูรณาการรับประกันความสมบูรณ์แบบของสัญญาณ ขณะที่ตัวควบคุมที่ติดตั้งในตัวรองรับการติดตามอัตราอุณหภูมิ โวลเตจ และพลังงานออปติกในเวลาจริง
5การใช้งาน
- การเชื่อมต่อระหว่างศูนย์ข้อมูล
- คอมพิวเตอร์ประสิทธิภาพสูง (HPC)
- โครงสร้างอินฟรสเครปต์ในเมฆ
- เครือข่ายธุรกิจ
- AI และคลาสเตอร์การเรียนรู้เครื่อง
6รายละเอียด
| ปริมาตร | มูลค่า |
|---|---|
| อัตราข้อมูล | 8x 26.56 GBaud (400G) |
| ความยาวคลื่น | 850 nm |
| ระยะทางสูงสุด | 100 m (OM4) |
| เครื่องเชื่อม | MPO-16 APC |
| การบริโภคพลังงาน | < 10 W |
| อุณหภูมิการทํางาน | 0°C ถึง 70°C |
7ข้อดี
- ความหนาแน่นของท่าเรือที่สูงกว่า QSFP28
- พลังงานต่ํากว่ารุ่นก่อน
- ความสมบูรณ์แบบของสัญญาณอย่างแข็งแกร่ง ด้วย CDR ที่บูรณาการ
- ความเข้ากันได้อย่างกว้างขวางกับสวิทช์แบรนด์หลัก ๆ
- สอดคล้องกับมาตรฐาน MSA และมาตรฐานความปลอดภัยล่าสุด
8บริการและการสนับสนุน
เราให้การรับประกัน 3 ปี การจัดส่งทั่วโลก และการสนับสนุนทางเทคนิคตลอด 24 ชั่วโมง 24 ชั่วโมง การติดป้ายที่กําหนดเอง และราคาหลากหลายที่พร้อม การสนับสนุนการบูรณาการสําหรับการจัดจําหน่ายขนาดใหญ่
9คําถามที่พบบ่อย
ถาม: ระยะทางสูงสุดที่รองรับได้คืออะไร?
ตอบ: ยาวถึง 100 เมตรบนเส้นใย OM4
ถาม: โมดูลนี้เข้ากันได้กับสวิตช์ Cisco ไหม?
ตอบ: ใช่ครับ มันถูกออกแบบมาเพื่อให้ตรงกับ MSA และเข้ากันได้กับแบรนด์หลักๆ
ถาม: มันรองรับการวินิจฉัยดิจิตอลไหม?
ตอบ: ครับ มันสามารถตรวจสอบอากาศ ความร้อน ความแรง และความแรงในเวลาจริงได้
10หลักการป้องกัน
- หลีกเลี่ยงการเผชิญกับไฟฟ้าสแตติก ใช้เครื่องป้องกัน ESD ในระหว่างการทํางาน
- อย่ามองตรงไปยังพอร์ตแสงเมื่อใช้ไฟ
- ใช้งานภายในช่วงอุณหภูมิและความชื้นที่กําหนด
- ใช้สายไฟเบอร์ MPO-16 APC ที่ได้รับการอนุมัติเท่านั้น
11การแนะนําบริษัท

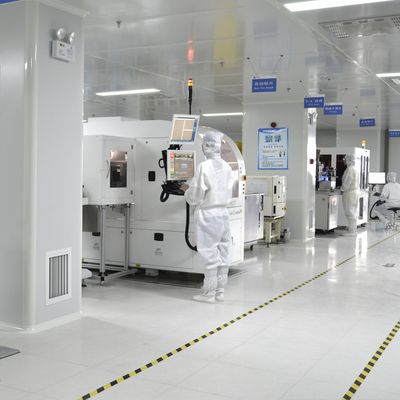

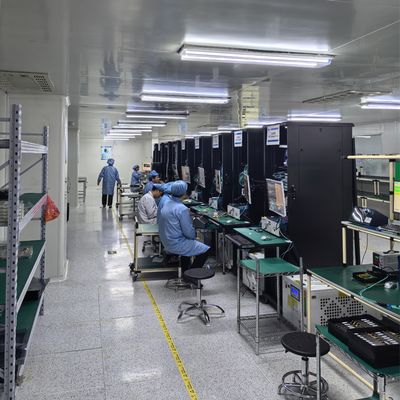

บริษัท ไชน่าคลาวด์ เอเล็คทรออปติกส์ เทคโนโลยี จํากัด เป็นผู้ผลิตเครื่องรับสัญญาณออปติกส์ชั้นนําที่มีประสบการณ์ในอุตสาหกรรมมากกว่า 10 ปีโมดูลออปติกรวมถึง800 กรัม OSFPและผลิตภัณฑ์ที่ทันสมัยอื่นๆ รายการของเรารวมถึงความร่วมมือกับแบรนด์ชั้นนํา เช่น Mellanox, Ruckus, Aruba และ Extremeเราให้ผลิตภัณฑ์ที่น่าเชื่อถือ และบริการที่โดดเด่นกับลูกค้าทั่วโลก.
