ตัวรับส่งสัญญาณ QSFP112 SR4 VR2 ความเร็วสูง 200G สำหรับศูนย์ข้อมูล สินค้าพร้อมส่งจำนวนมาก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | own |
| ได้รับการรับรอง: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| หมายเลขรุ่น: | 200G QSFP112 SR4 VR2 |
| เอกสาร: | QSFP112 200G SR4 VR2.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
|---|---|
| ราคา: | Face to face/bulk price |
| รายละเอียดการบรรจุ: | กล่องด้านนอก |
| เวลาการส่งมอบ: | สินค้าสปอต 3-7 วัน; การปรับแต่ง 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | จัดหาโดย Project/Batch |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ: | โมดูลตัวรับส่งสัญญาณแสง | รุ่นหมายเลข: | CC-QSFP02VR2-12C |
|---|---|---|---|
| ผลงาน: | 200G QSFP112 SR4 VR2 | ความเร็ว: | 200 กรัม |
| ข้อมูลจำเพาะ: | 400*265*100 มม. | เสียบร้อนได้: | ใช่ |
| แรงดันไฟฟ้า: | 3.3 โวลต์ | อุณหภูมิกรณีทำงาน: | เชิงพาณิชย์ 0–70 ° C; 10G เสนอตัวเลือกอุตสาหกรรม –40–85 ° C |
| การจัดการ / การวินิจฉัย: | ความเร็วสูง: CMIS Rev 5.0+ พร้อมI²C; 10G: SFF-8472 DDM พร้อมI²C | แอปพลิเคชัน: | Ethernet Data-Center, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Aggregation |
| การปฏิบัติตามกฎระเบียบ / สิ่งแวดล้อม: | CE/FCC/UL/TUV/ROHS | เงื่อนไข: | ใหม่ |
| เน้น: | ศูนย์ข้อมูล QSFP112 เครื่องรับสัญญาณ,เครื่องรับสัญญาณความเร็วสูง QSFP112,เครื่องรับสัญญาณ 200G QSFP112 |
||
รายละเอียดสินค้า

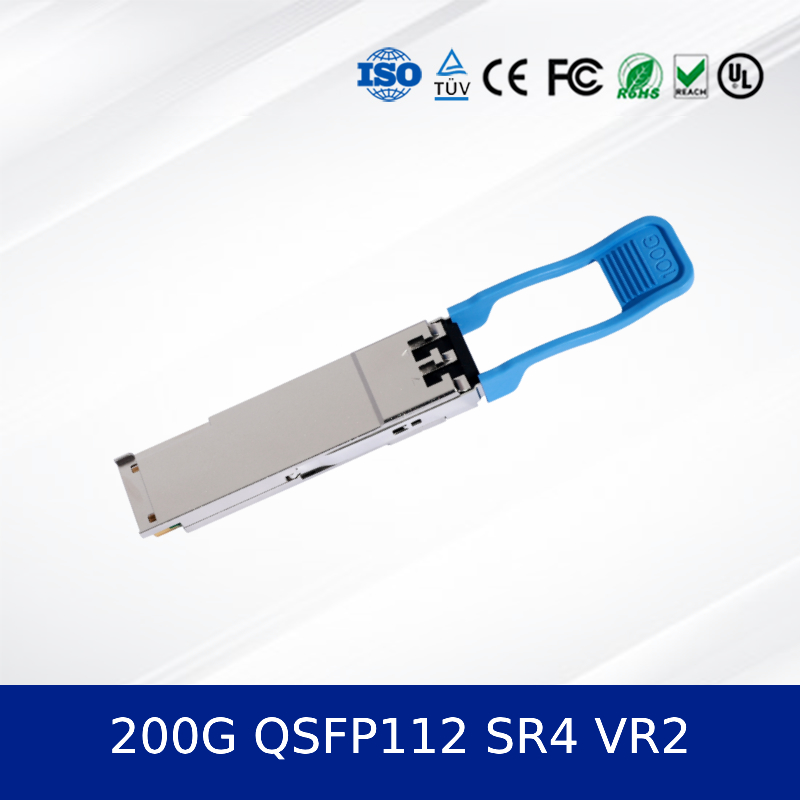

โมดูลรับส่งสัญญาณออปติคัล 200G QSFP112 SR4 VR2
สัมผัสประสบการณ์การเชื่อมต่อ 200G ความหนาแน่นสูง ใช้พลังงานต่ำ สำหรับศูนย์ข้อมูลยุคหน้า โมดูลนี้ โมดูลรับส่งสัญญาณออปติคัล ให้ความเร็ว 212.5 Gbps ผ่าน OM4 MMF สูงสุด 50 เมตร โดยใช้การปรับสัญญาณแบบ PAM4 และเทคโนโลยี VCSEL เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ด้วยการวินิจฉัยแบบดิจิทัลขั้นสูง
- ความเร็วสูง: อัตราข้อมูลรวม 212.5 Gbps (2x 106.25 Gbps เลน)
- ระยะทาง: สูงสุด 50 เมตร บนไฟเบอร์มัลติโหมด OM4
- ใช้พลังงานต่ำ: การใช้พลังงานสูงสุด 6W
- Hot-Pluggable: รูปแบบ QSFP112 พร้อมการจัดการ CMIS 4.0
- การออกแบบที่แข็งแกร่ง: ตัวเรือนโลหะเพื่อป้องกัน EMI อุณหภูมิในการทำงาน 0°C ถึง +70°C
คุณสมบัติหลักของ 200G QSFP112 SR4 VR2
- รูปแบบ QSFP112 Type 1 แบบ Hot-pluggable
- เครื่องส่งสัญญาณ VCSEL 850nm และตัวรับสัญญาณ PIN
- ขั้วต่อ MPO-12 แบบซ็อกเก็ตเดี่ยว
- อินเทอร์เฟซไฟฟ้า 200GAUI-2-S C2M
- รองรับการตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM)
- สอดคล้องกับ RoHS 6/6
เทคโนโลยีหลักและมาตรฐาน 200G QSFP112 SR4 VR2
นี้ โมดูลออปติคัล สอดคล้องกับมาตรฐาน IEEE 802.3db และ IEEE 802.3ck สำหรับแอปพลิเคชัน 200GBASE-VR2 ใช้การปรับสัญญาณแบบ PAM4 ที่ 53.125 GBd ต่อเลน และรองรับ CMIS 4.0 สำหรับการจัดการขั้นสูง การออกแบบช่วยให้มั่นใจถึงความเข้ากันได้กับข้อกำหนด QSFP112 MSA
หลักการทำงานของ 200G QSFP112 SR4 VR2
ตัวรับส่งสัญญาณจะแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติคัลโดยใช้เลเซอร์ VCSEL 850nm แต่ละเลนอิสระสองเลนจะส่งแสงที่ปรับสัญญาณแบบ PAM4 ผ่านไฟเบอร์มัลติโหมด ด้านตัวรับสัญญาณใช้โฟโตไดโอด PIN เพื่อแปลงสัญญาณออปติคัลขาเข้ากลับเป็นข้อมูลไฟฟ้า ทำให้สามารถสื่อสารแบบสองทิศทาง 200G ได้
แอปพลิเคชันทั่วไปของ 200G QSFP112 SR4 VR2
เหมาะสำหรับการเชื่อมต่อระยะสั้นในศูนย์ข้อมูล การประมวลผลประสิทธิภาพสูง (HPC) และสภาพแวดล้อมเครือข่ายองค์กร โดยทั่วไปจะใช้งานใน:
- การเชื่อมต่อสวิตช์ Top-of-rack (ToR)
- สถาปัตยกรรม spine-leaf ของศูนย์ข้อมูล
- การรวมเซิร์ฟเวอร์และการจัดเก็บข้อมูลเครือข่าย
- คลัสเตอร์ AI และโครงสร้างพื้นฐานคลาวด์
ข้อมูลจำเพาะและคู่มือการเลือก
| พารามิเตอร์ | ค่า |
|---|---|
| Form Factor | QSFP112 |
| อัตราข้อมูล | 212.5 Gbps (2x 106.25 Gbps) |
| ความยาวคลื่น | 850 nm |
| ระยะทางสูงสุด | 50 ม. (OM4 MMF) |
| การใช้พลังงาน | ≤ 6 W |
| อุณหภูมิในการทำงาน | 0°C ถึง +70°C |
| อินเทอร์เฟซ | MPO-12 |
ข้อได้เปรียบในการแข่งขัน
เมื่อเทียบกับรุ่นก่อนหน้า เช่น QSFP28 โมดูลรับส่งสัญญาณออปติคัล นี้มีความหนาแน่นสูงกว่าและใช้พลังงานน้อยกว่าต่อบิต ให้เส้นทางการโยกย้ายไปยัง 200G ที่คุ้มค่าโดยไม่ต้องเปลี่ยนโครงสร้างพื้นฐาน 800g osfp ทางเลือกมักจะกำหนดเป้าหมายไปที่ระยะทางที่ไกลกว่า แต่ใช้พลังงานและค่าใช้จ่ายที่สูงกว่า ทำให้โมดูล VR2 นี้เหมาะสมที่สุดสำหรับการใช้งานระยะสั้นที่มีความหนาแน่นสูงและคำนึงถึงงบประมาณ:cite[1]
บริการและการสนับสนุน
เราให้การรับประกัน 3 ปีสำหรับผลิตภัณฑ์ โมดูลออปติคัล ทั้งหมด ระยะเวลารอคอยสินค้ามาตรฐานคือ 2-4 สัปดาห์ พร้อมตัวเลือกเร่งด่วน ทีมงานด้านเทคนิคของเราให้คำปรึกษาและสนับสนุนหลังการขายตลอด 24 ชั่วโมงทุกวัน รวมถึงความช่วยเหลือในการรวมระบบและการอัปเดตเฟิร์มแวร์
คำถามที่พบบ่อย
ถาม: ระยะทางสูงสุดที่รองรับโดยตัวรับส่งสัญญาณนี้คืออะไร
ตอบ: รองรับสูงสุด 50 เมตร บนไฟเบอร์มัลติโหมด OM4
ถาม: โมดูลนี้เข้ากันได้กับพอร์ต QSFP56 หรือไม่
ตอบ: ใช่ รูปแบบ QSFP112 เข้ากันได้กับพอร์ตโฮสต์ QSFP56 รุ่นก่อนหน้า ทำให้มั่นใจได้ถึงการอัปเกรดเครือข่ายที่ราบรื่น:cite[1]:cite[6]
ถาม: การใช้พลังงานโดยทั่วไปคืออะไร
ตอบ: การใช้พลังงานสูงสุดคือ 6W ภายใต้การทำงานเต็มรูปแบบ โดยมีโหมดใช้พลังงานต่ำต่ำกว่า 1.5W
ถาม: รองรับการตรวจสอบการวินิจฉัยแบบดิจิทัล (DDM) หรือไม่
ตอบ: ใช่ ให้การตรวจสอบอุณหภูมิ แรงดันไฟฟ้า กระแสไบอัส TX กำลังขับ TX และกำลังไฟเข้า RX แบบเรียลไทม์
ถาม: ต้องใช้สายเคเบิลไฟเบอร์ชนิดใด
ตอบ: ต้องใช้สายเคเบิลริบบิ้น MPO-12 ถึง MPO-12 สำหรับการเชื่อมต่อไฟเบอร์มัลติโหมด
ข้อควรระวังที่สำคัญ
- ตรวจสอบให้แน่ใจว่าระบบโฮสต์เข้ากันได้กับรูปแบบ QSFP112 และการจัดการ CMIS 4.0
- ใช้งานภายในช่วงอุณหภูมิเคสที่ระบุเท่านั้น (0°C ถึง +70°C)
- ใช้มาตรการป้องกัน ESD ที่เหมาะสมระหว่างการจัดการและการติดตั้ง
- หลีกเลี่ยงการเกินกำลังไฟอินพุตออปติคัลสูงสุด 5 dBm ต่อเลน เพื่อป้องกันความเสียหายของตัวรับสัญญาณ
- ตรวจสอบให้แน่ใจว่าอินเทอร์เฟซขั้วต่อ MPO สะอาด เพื่อรักษาความสมบูรณ์ของสัญญาณและลดการสูญเสีย
บทนำบริษัท

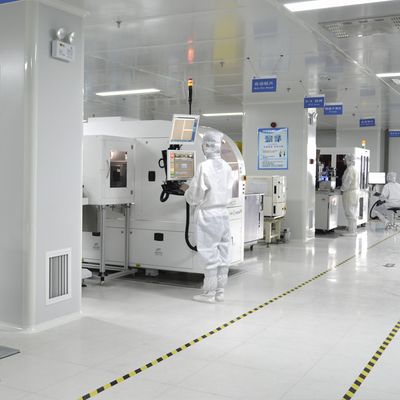

China Cloud Electro Optics Technology Co., Ltd. นำเสนอประสบการณ์กว่าทศวรรษในอุตสาหกรรมฮาร์ดแวร์เครือข่าย เราดำเนินงานโรงงานผลิตขนาดใหญ่ที่ได้รับการสนับสนุนจากทีมงาน R&D ด้านเทคนิคที่แข็งแกร่ง กลุ่มผลิตภัณฑ์ของเราประกอบด้วยสวิตช์ใหม่เอี่ยม อะแดปเตอร์เครือข่าย จุดเชื่อมต่อไร้สาย ตัวควบคุม และสายเคเบิลจากแบรนด์ชั้นนำ เรามีสินค้าคงคลังจำนวนมากพร้อมหน่วยงานมากกว่า 10 ล้านหน่วย ทำให้สามารถจัดหาปริมาณและราคาที่แข่งขันได้ ความมุ่งมั่นของเราขยายไปไกลกว่าการส่งมอบ ด้วยการให้คำปรึกษาและสนับสนุนด้านเทคนิคแก่ลูกค้าตลอด 24 ชั่วโมงทุกวันโดยทีมงานระดับโลกของเรา
